  1. Bürogebäude der Firma Schalm geplante Aufstockung Bestand Einzelbüros Heizung Geschäftsführung Kühlung Seminar Kosten Einzelbüros Geschäftsführung Fazit Seminarraum

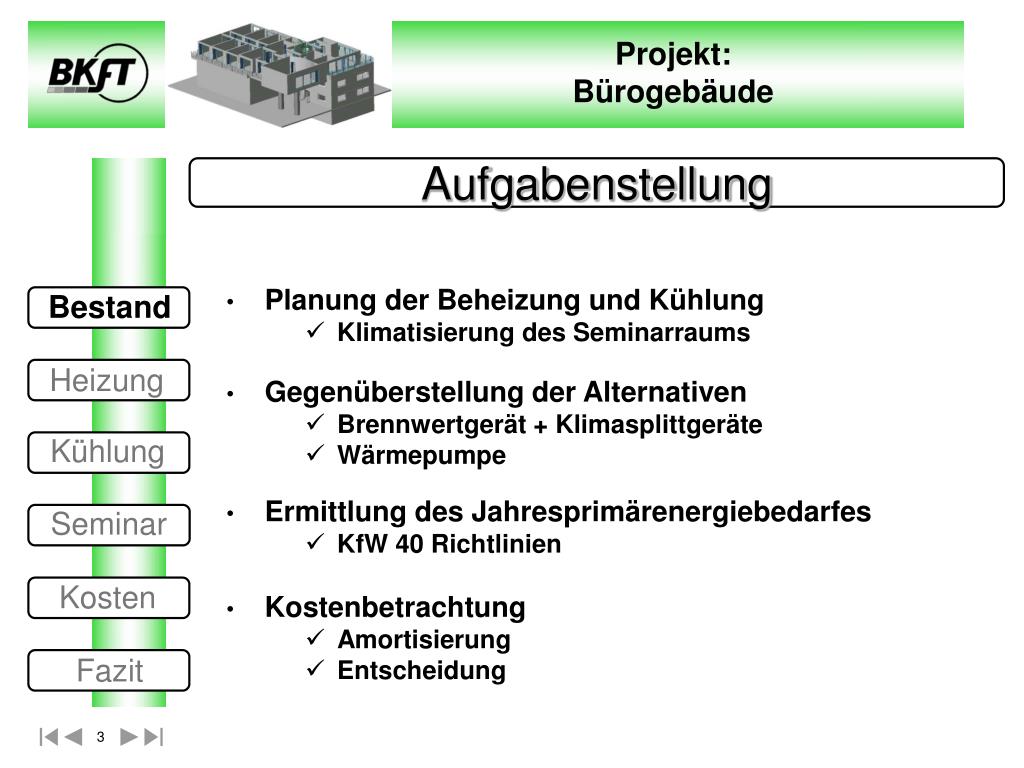

  2. Planung der Beheizung und Kühlung Klimatisierung des Seminarraums Gegenüberstellung der Alternativen Brennwertgerät + Klimasplittgeräte Wärmepumpe Ermittlung des Jahresprimärenergiebedarfes KfW 40 Richtlinien Kostenbetrachtung Amortisierung Entscheidung Aufgabenstellung Bestand Heizung Kühlung Seminar Kosten Fazit

  3. Heizlast nach DIN EN 12831 ermittelter Wert 17,7 kW (entspricht 46 W/m² ) Wärmelasten des Gebäudes Bestand Heizung Kühlung • Kühllast nach VDI 2078 • ermittelter Wert 12,6 kW Seminar Kosten Fazit

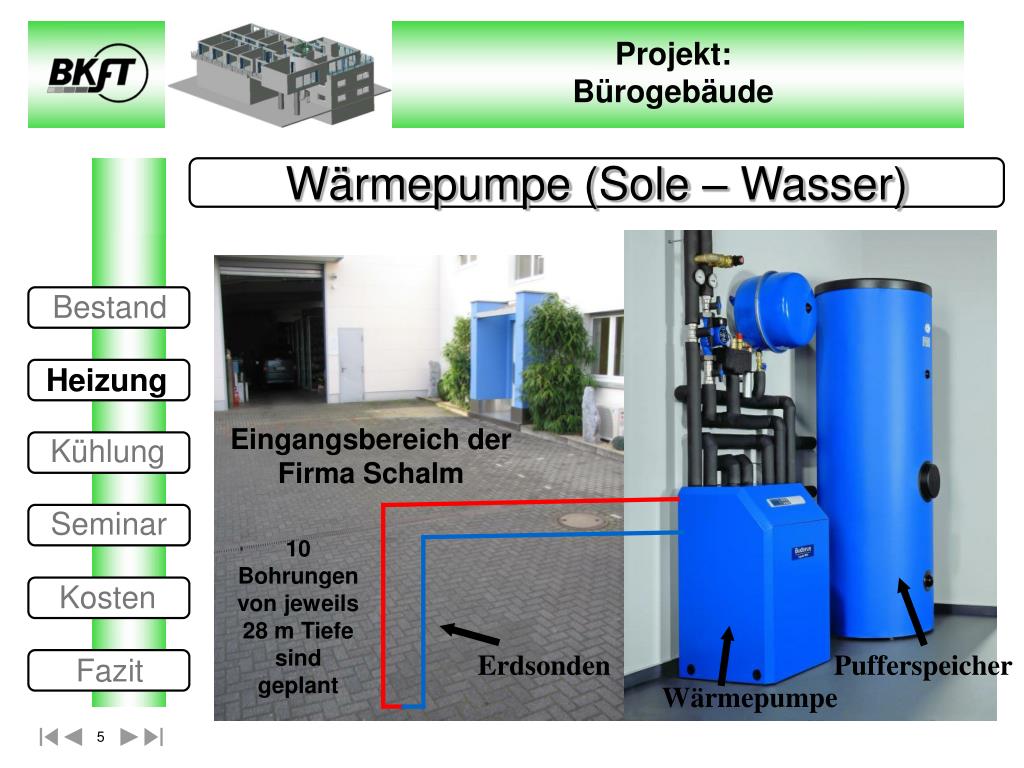

  4. Wärmepumpe (Sole – Wasser) Bestand Heizung Eingangsbereich der Firma Schalm Kühlung Seminar 10 Bohrungen von jeweils 28 m Tiefe sind geplant Kosten Erdsonden Pufferspeicher Fazit Wärmepumpe

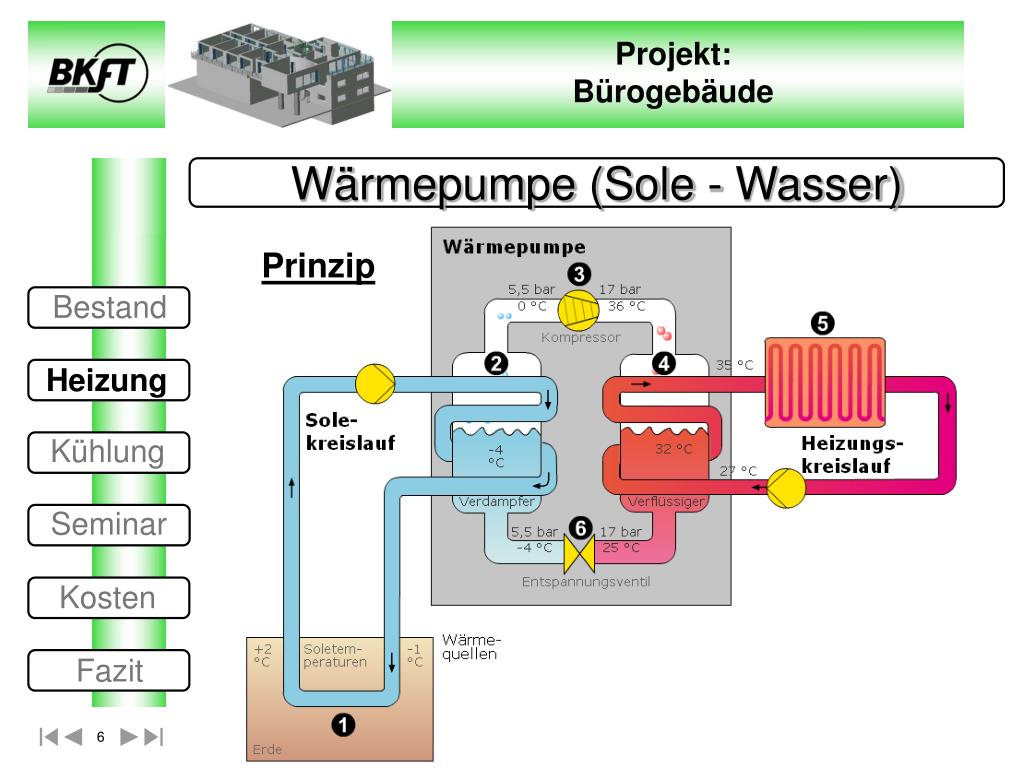

  5. Wärmepumpe (Sole - Wasser) Prinzip Bestand Heizung Kühlung Seminar Kosten Fazit

  6. Heizung Bestand Heizung Kühlung Seminar Kosten Fazit

  7. Seminarraum Bestand Heizung Kühlung Seminar Kosten Fazit

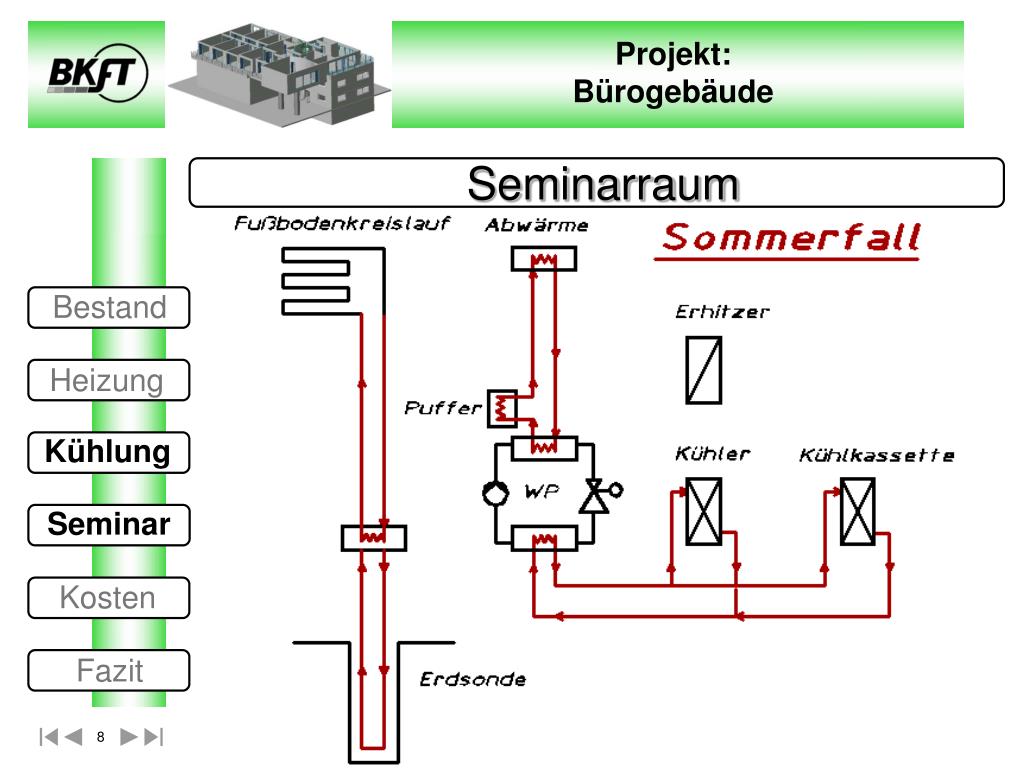

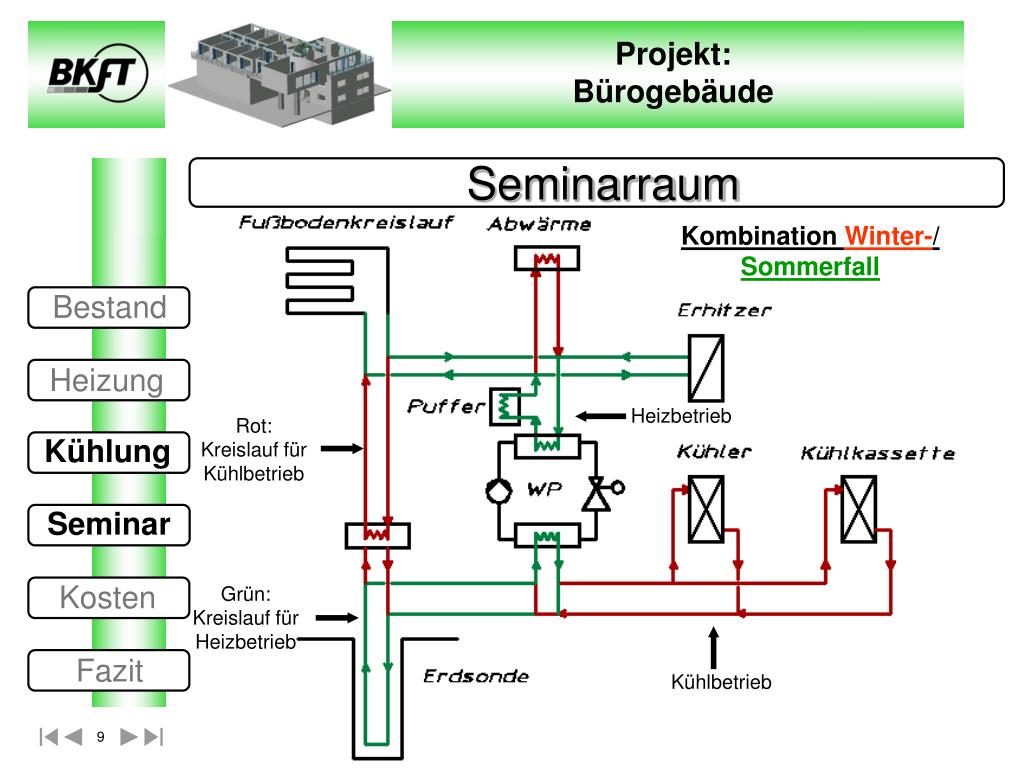

  8. Seminarraum Kombination Winter-/ Sommerfall Bestand Heizung Heizbetrieb Rot: Kreislauf für Kühlbetrieb Kühlung Seminar Kosten Grün: Kreislauf für Heizbetrieb Fazit Kühlbetrieb

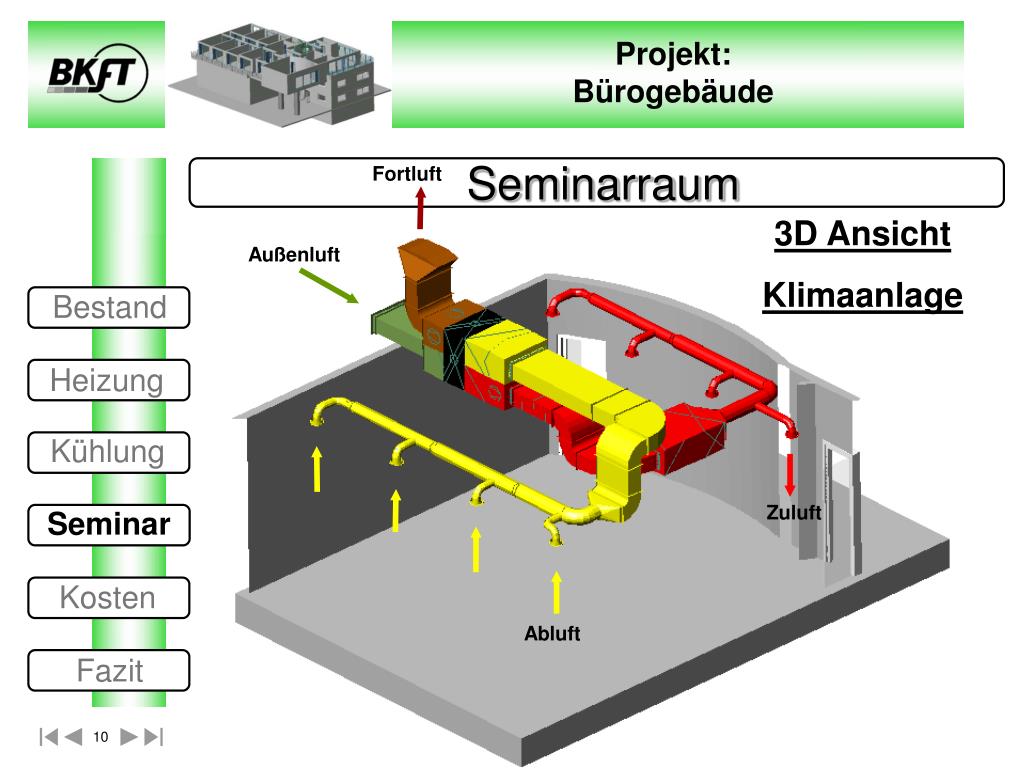

  9. Seminarraum Fortluft 3D Ansicht Klimaanlage Außenluft Bestand Heizung Kühlung Zuluft Seminar Kosten Abluft Fazit

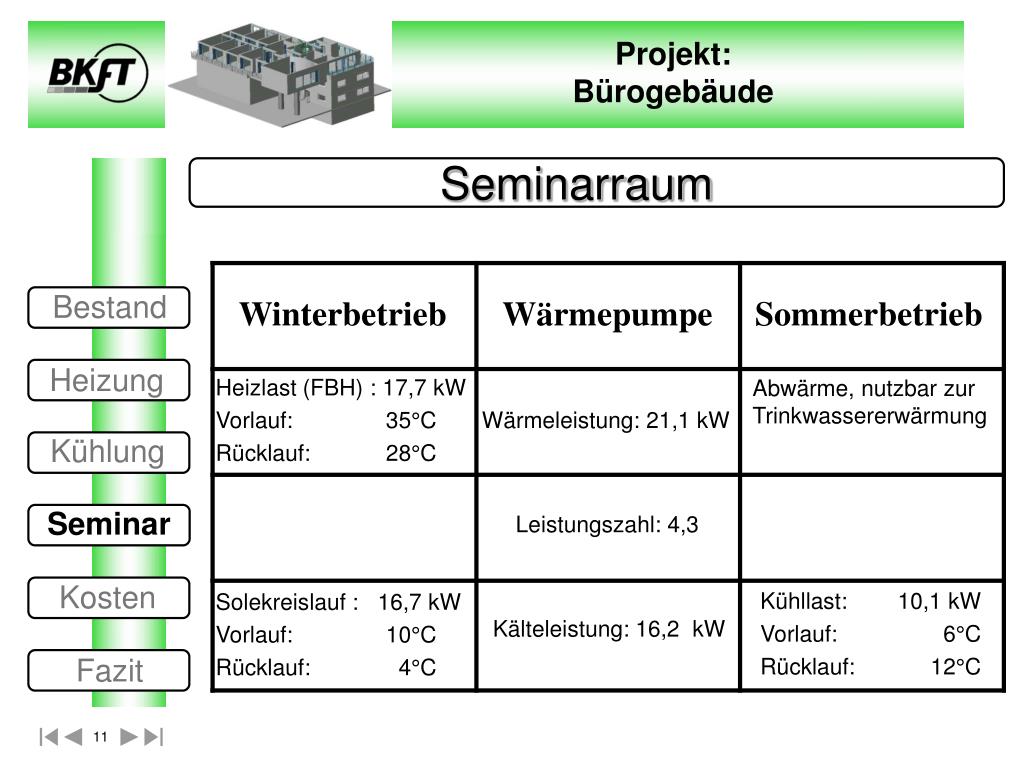

  10. Seminarraum Bestand Winterbetrieb Wärmepumpe Sommerbetrieb Heizung Wärmeleistung: 21,1 kW Heizlast (FBH) : 17,7 kW Vorlauf: 35°C Rücklauf: 28°C Abwärme, nutzbar zur Trinkwassererwärmung Kühlung Leistungszahl: 4,3 Seminar Kosten Kälteleistung: 16,2 kW Kühllast: 10,1 kW Vorlauf: 6°C Rücklauf: 12°C Solekreislauf : 16,7 kW Vorlauf: 10°C Rücklauf: 4°C Fazit

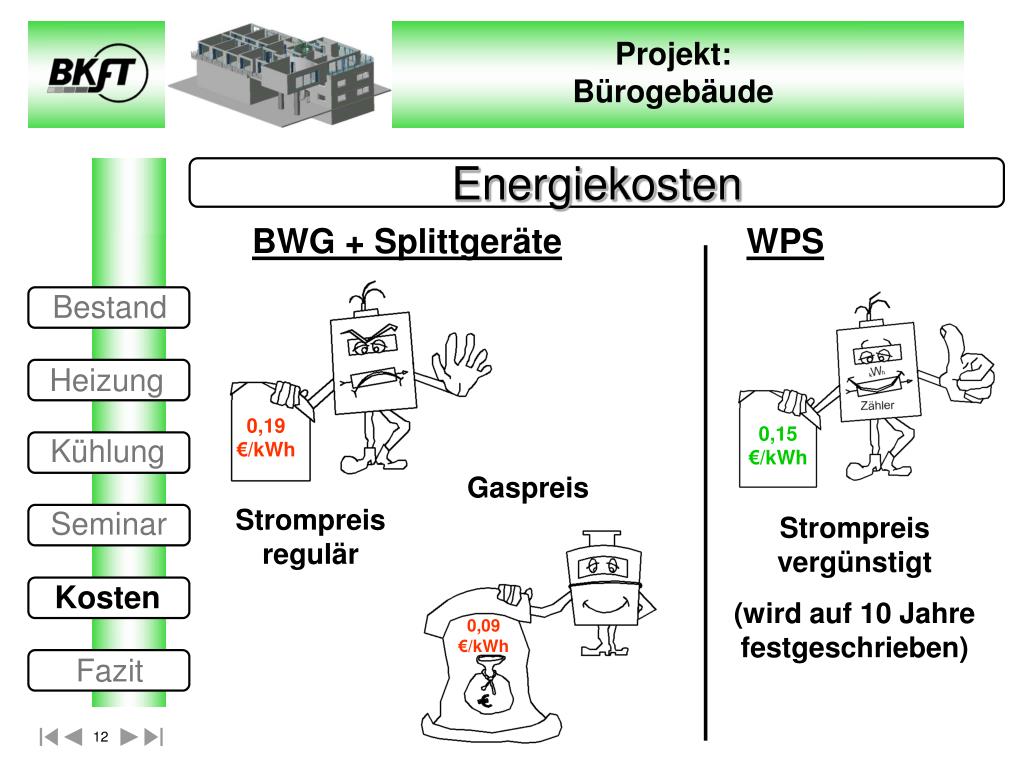

  11. Energiekosten BWG + Splittgeräte WPS Bestand Heizung 0,19 €/kWh 0,15 €/kWh Kühlung Gaspreis Strompreis regulär Seminar Strompreis vergünstigt (wird auf 10 Jahre festgeschrieben) Kosten 0,09 €/kWh Fazit

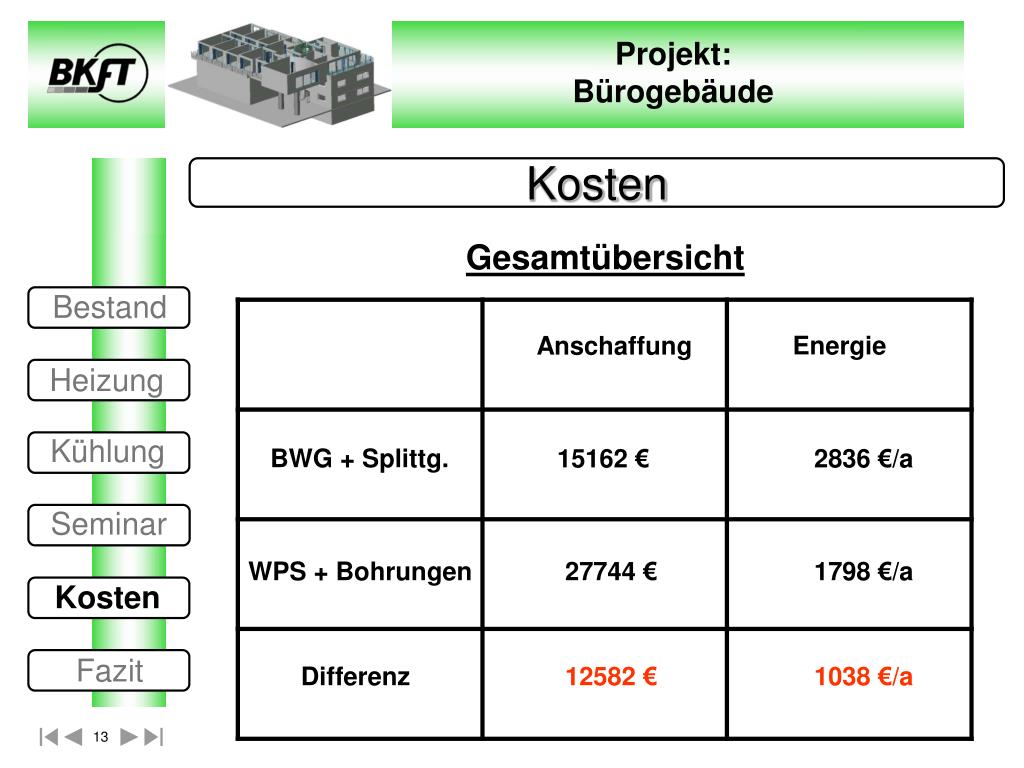

  12. Kosten Gesamtübersicht Bestand Energie Anschaffung Heizung Kühlung BWG + Splittg. 15162 € 2836 €/a Seminar WPS + Bohrungen 27744 € 1798 €/a Kosten Fazit Differenz 12582 € 1038 €/a

  13. Amortisation Kosten Bestand Heizung Kühlung Seminar Amortisation ohne Zinsen ca. 11,5 Jahre Amortisation mit Zinsen (8 %) ca. 17 Jahre Kosten Fazit Jahre

  14. Jahresprimärenergiebedarf Brennwertgerät + Splittgeräte 28220 kWh/a 381,2 m² = 74 kWh/(m²a) Wärmepumpe 12250 kWh/a 381,2 m² = 32 kWh/(m²a) Bestand Heizung Kühlung Seminar KfW 40 Richtlinien erfüllt KfW 40 Richtlinien nicht erfüllt Kosten Fazit

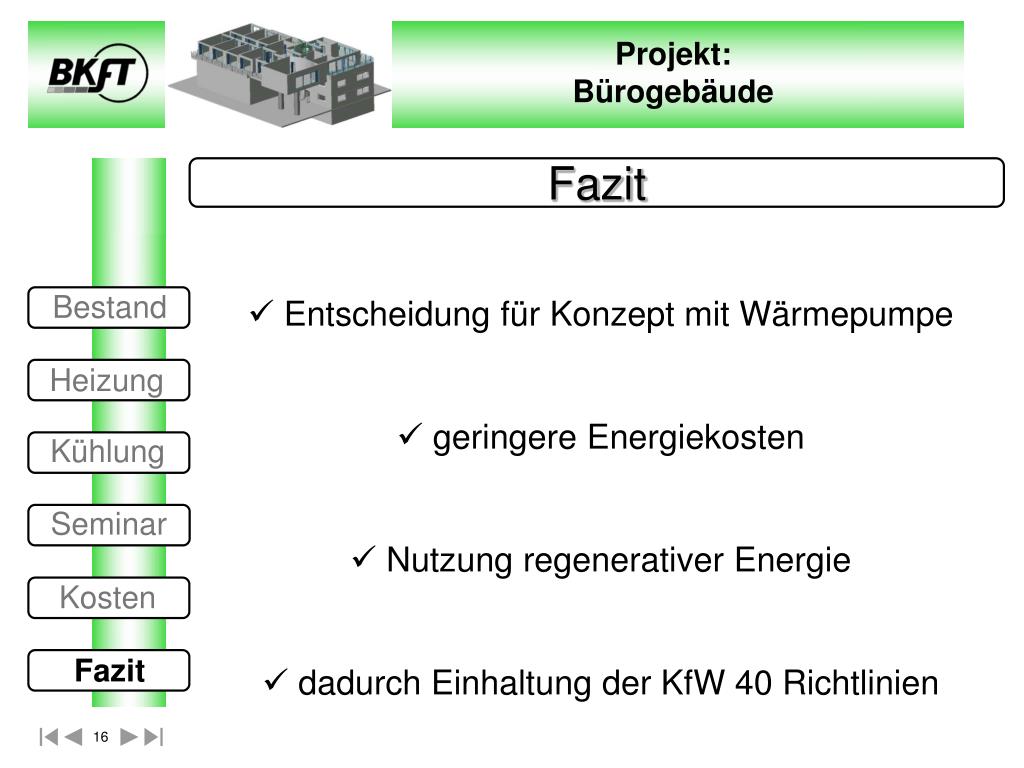

  15. Fazit Bestand • Entscheidung für Konzept mit Wärmepumpe • geringere Energiekosten • Nutzung regenerativer Energie • dadurch Einhaltung der KfW 40 Richtlinien Heizung Kühlung Seminar Kosten Fazit

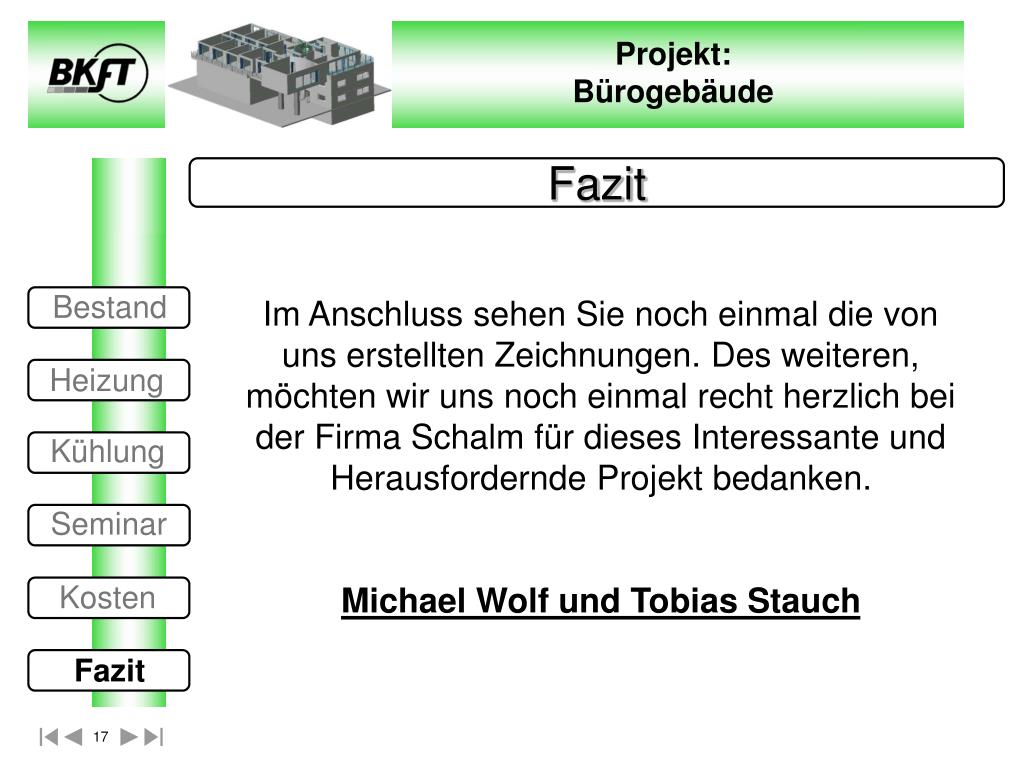

  16. Fazit Bestand Im Anschluss sehen Sie noch einmal die von uns erstellten Zeichnungen. Des weiteren, möchten wir uns noch einmal recht herzlich bei der Firma Schalm für dieses Interessante und Herausfordernde Projekt bedanken. Michael Wolf und Tobias Stauch Heizung Kühlung Seminar Kosten Fazit

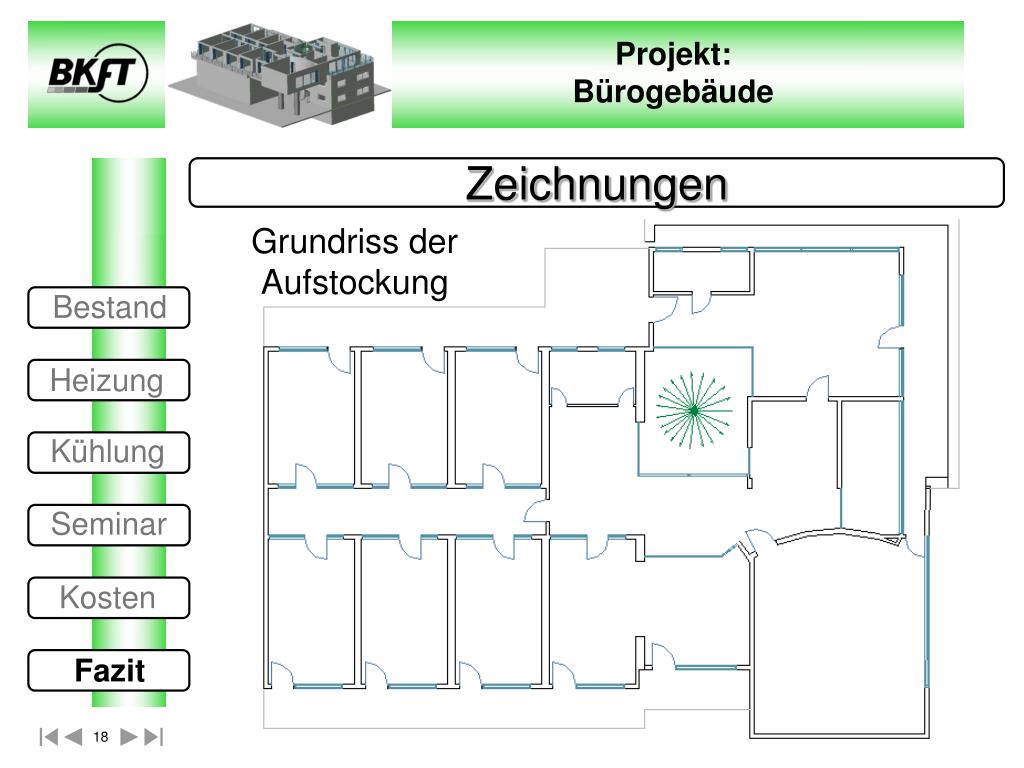

  17. Zeichnungen Grundriss der Aufstockung Bestand Heizung Kühlung Seminar Kosten Fazit

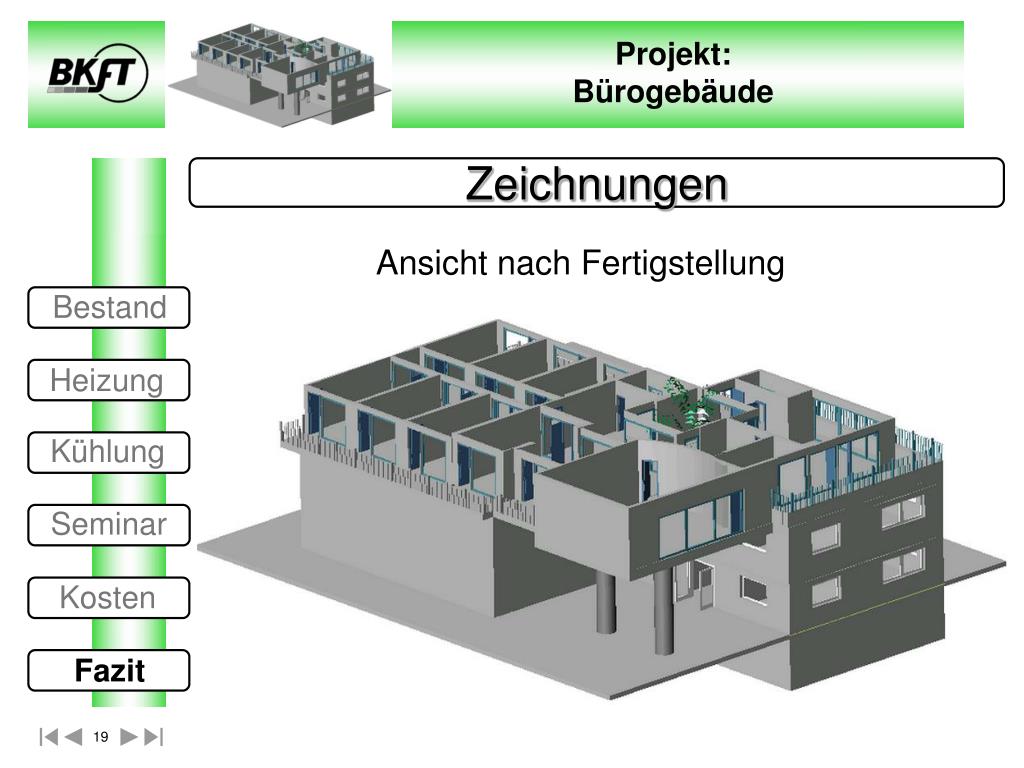

  18. Zeichnungen Ansicht nach Fertigstellung Bestand Heizung Kühlung Seminar Kosten Fazit

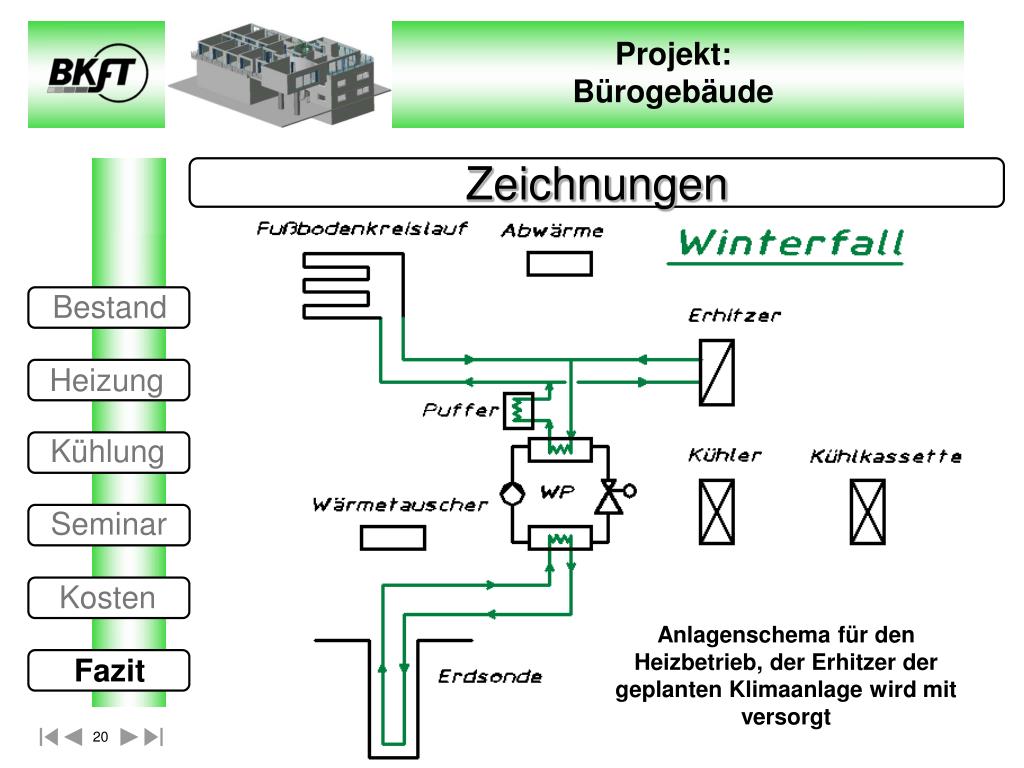

  19. Zeichnungen Bestand Heizung Kühlung Seminar Kosten Anlagenschema für den Heizbetrieb, der Erhitzer der geplanten Klimaanlage wird mit versorgt Fazit

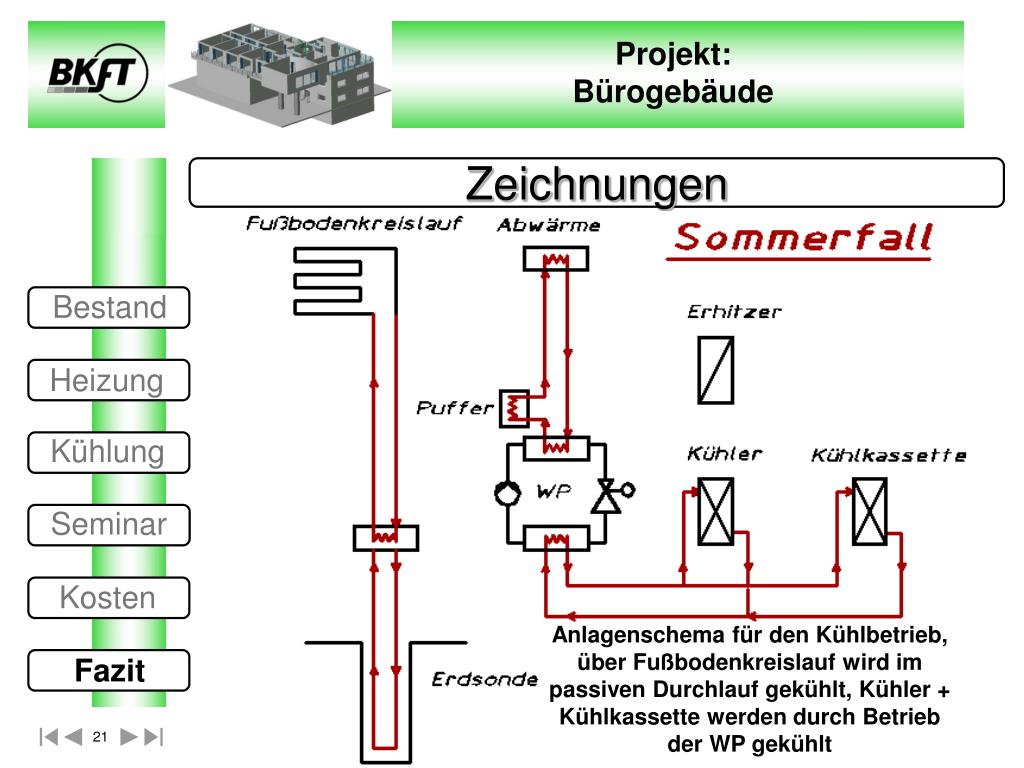

  20. Zeichnungen Bestand Heizung Kühlung Seminar Kosten Anlagenschema für den Kühlbetrieb, über Fußbodenkreislauf wird im passiven Durchlauf gekühlt, Kühler + Kühlkassette werden durch Betrieb der WP gekühlt Fazit

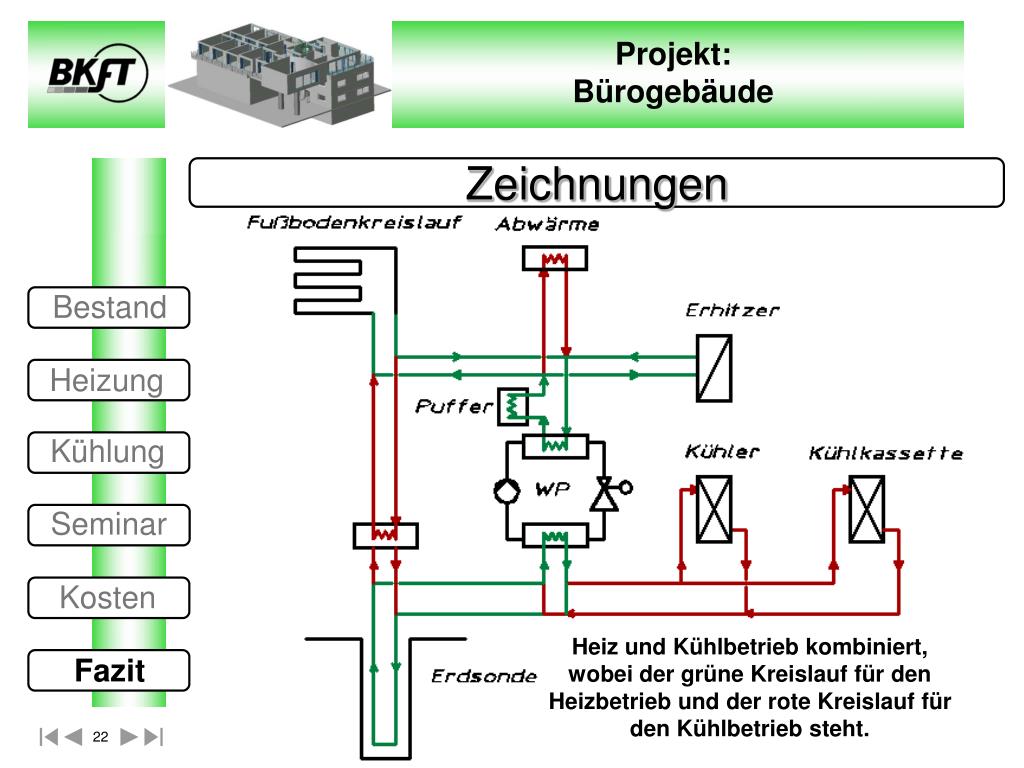

  21. Zeichnungen Bestand Heizung Kühlung Seminar Kosten Heiz und Kühlbetrieb kombiniert, wobei der grüne Kreislauf für den Heizbetrieb und der rote Kreislauf für den Kühlbetrieb steht. Fazit

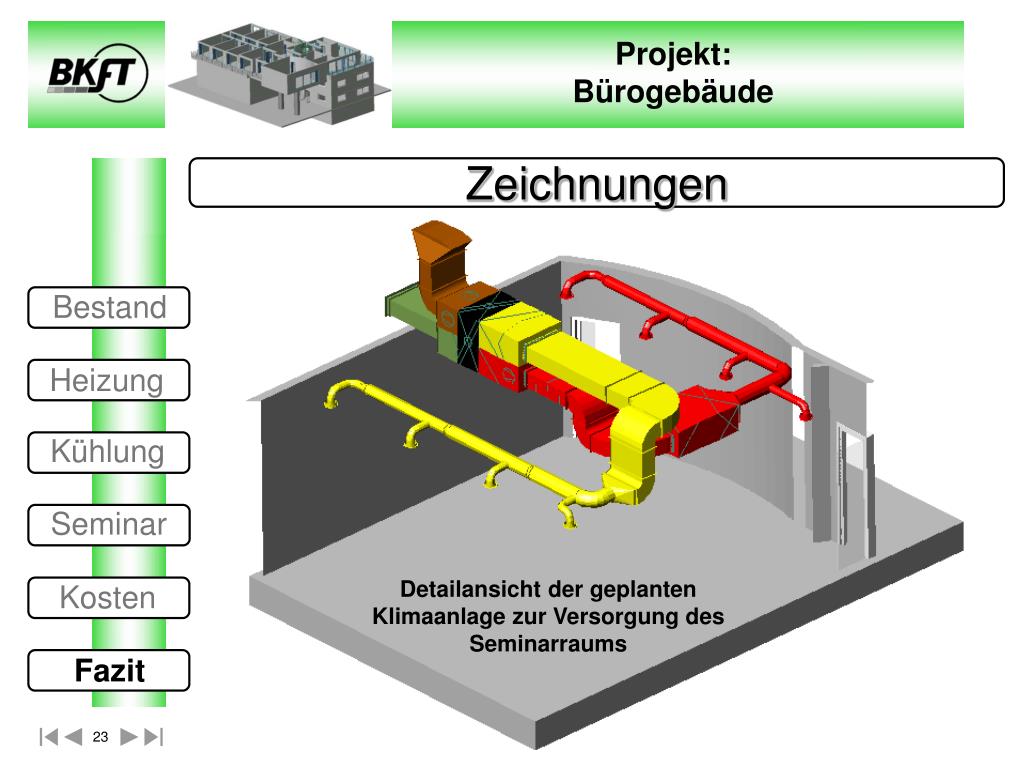

  22. Zeichnungen Bestand Heizung Kühlung Seminar Detailansicht der geplanten Klimaanlage zur Versorgung des Seminarraums Kosten Fazit

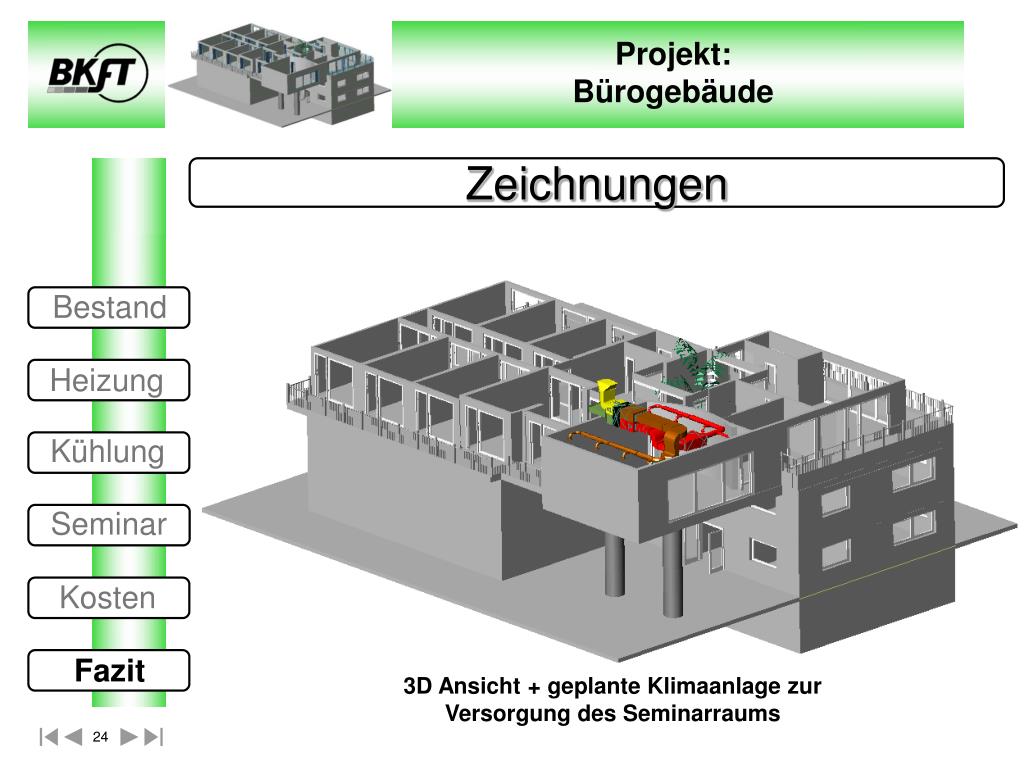

  23. Zeichnungen Bestand Heizung Kühlung Seminar Kosten Fazit 3D Ansicht + geplante Klimaanlage zur Versorgung des Seminarraums
