  1. RADIO SPECIFICATION 건국대학교 통신망 연구실 석사 2 학기 장 기천

  2. 목차 • Scope • Frequency Bands and Channel Arrangement • Transmitter Characteristics • Receiver Characteristics

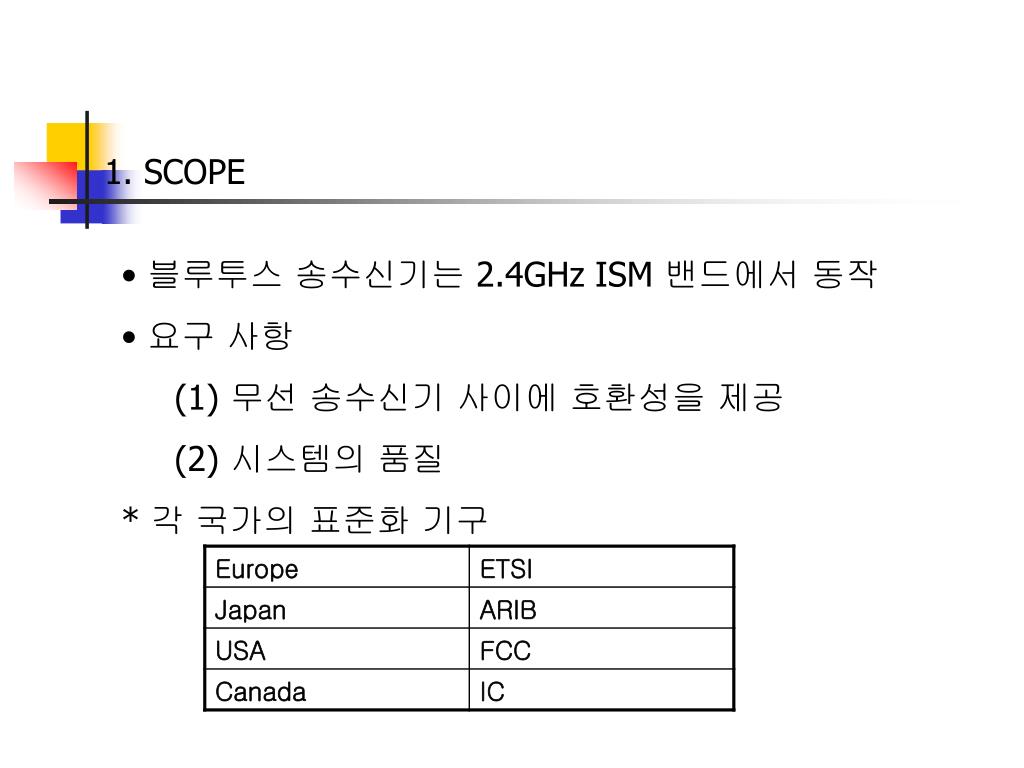

  3. 1. SCOPE • 블루투스 송수신기는 2.4GHz ISM 밴드에서 동작 • 요구 사항 • (1) 무선 송수신기 사이에 호환성을 제공 • (2) 시스템의 품질 • * 각 국가의 표준화 기구

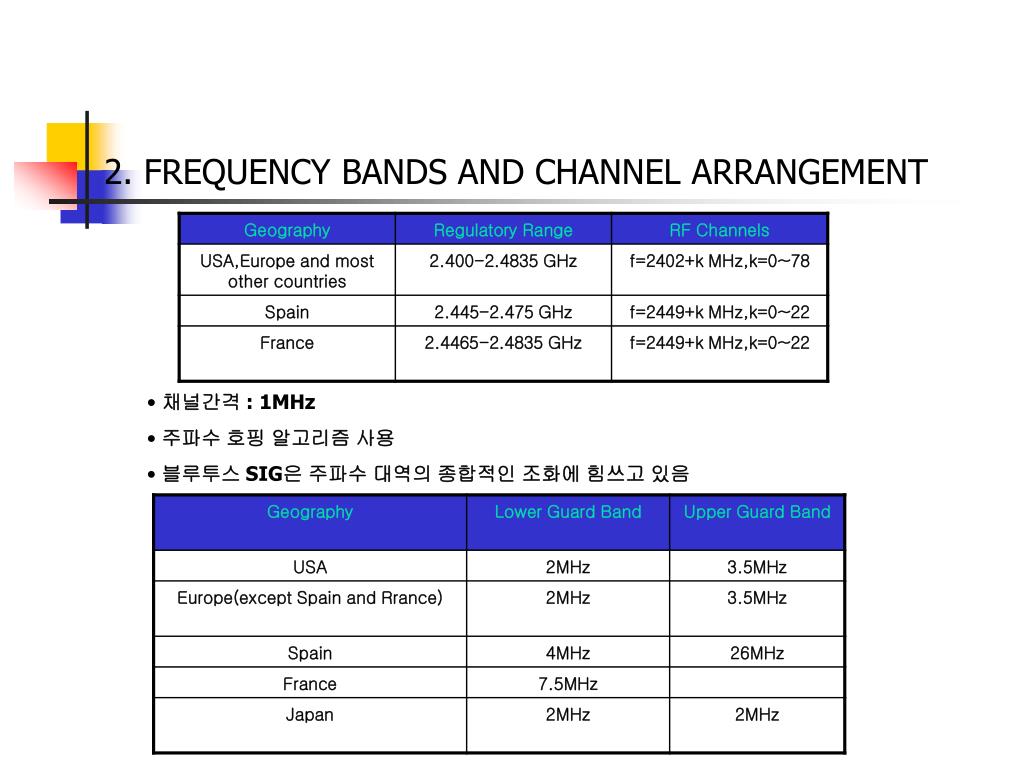

  4. 2. FREQUENCY BANDS AND CHANNEL ARRANGEMENT • 채널간격 : 1MHz • 주파수 호핑 알고리즘 사용 • 블루투스 SIG은 주파수 대역의 종합적인 조화에 힘쓰고 있음

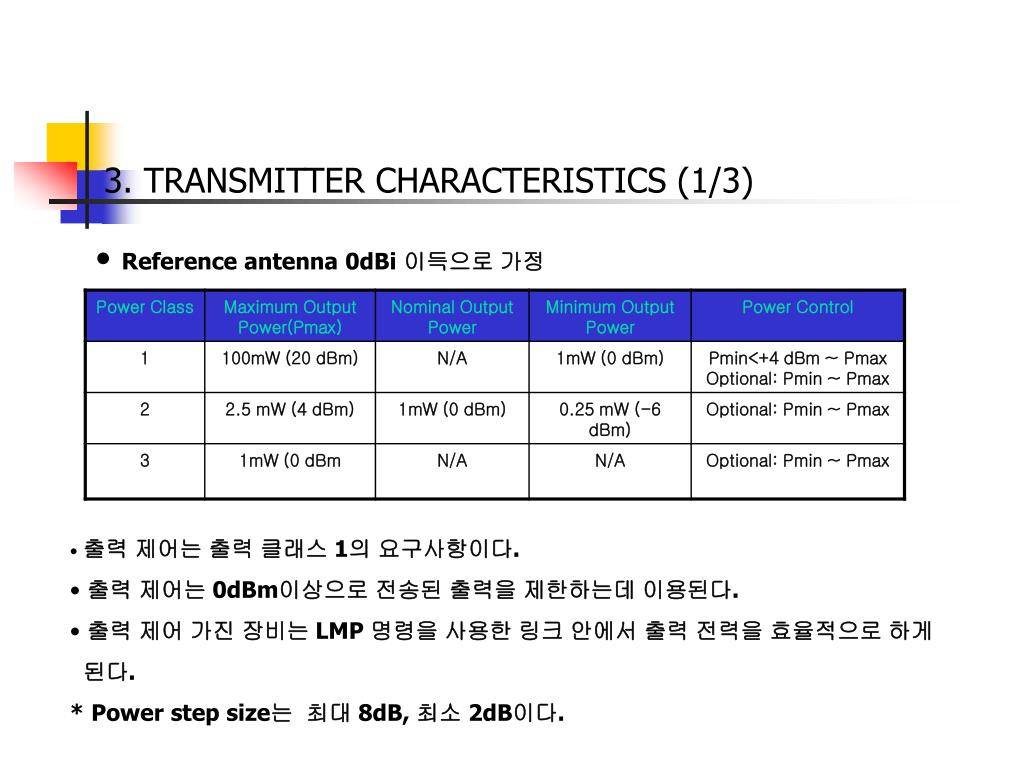

  5. 3. TRANSMITTER CHARACTERISTICS (1/3) • Reference antenna 0dBi 이득으로 가정 • 출력 제어는 출력 클래스 1의 요구사항이다. • 출력 제어는 0dBm이상으로 전송된 출력을 제한하는데 이용된다. • 출력 제어 가진 장비는 LMP 명령을 사용한 링크 안에서 출력 전력을 효율적으로 하게 • 된다. • * Power step size는 최대8dB, 최소 2dB이다.

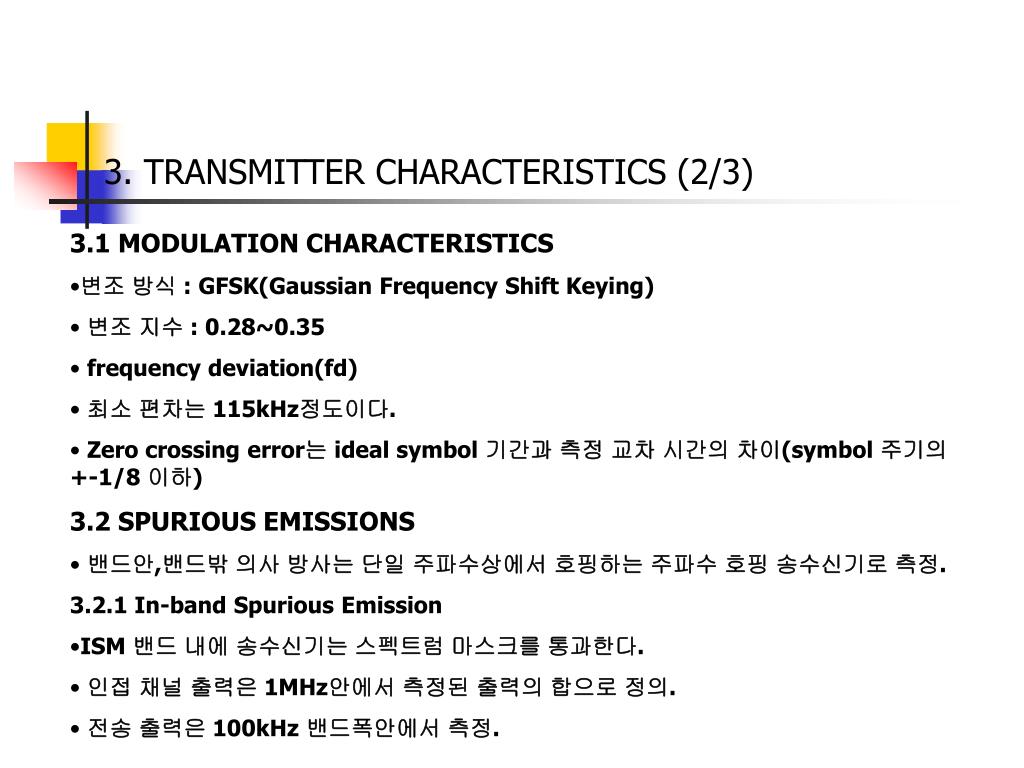

  6. 3. TRANSMITTER CHARACTERISTICS (2/3) • 3.1 MODULATION CHARACTERISTICS • 변조 방식 : GFSK(Gaussian Frequency Shift Keying) • 변조 지수 : 0.28~0.35 • frequency deviation(fd) • 최소 편차는 115kHz정도이다. • Zero crossing error는 ideal symbol 기간과 측정 교차 시간의 차이(symbol 주기의 +-1/8 이하) • 3.2 SPURIOUS EMISSIONS • 밴드안,밴드밖 의사 방사는 단일 주파수상에서 호핑하는 주파수 호핑 송수신기로 측정. • 3.2.1 In-band Spurious Emission • ISM 밴드 내에 송수신기는 스펙트럼 마스크를 통과한다. • 인접 채널 출력은 1MHz안에서 측정된 출력의 합으로 정의. • 전송 출력은 100kHz 밴드폭안에서 측정.

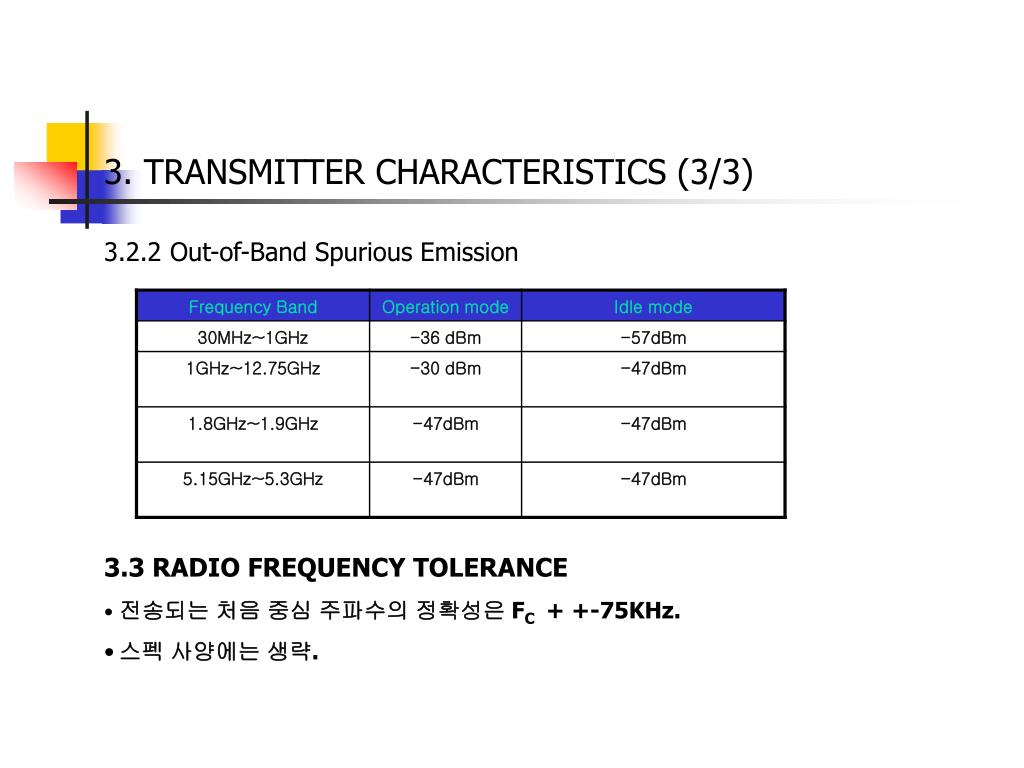

  7. 3. TRANSMITTER CHARACTERISTICS (3/3) 3.2.2 Out-of-Band Spurious Emission • 3.3 RADIO FREQUENCY TOLERANCE • 전송되는 처음 중심 주파수의 정확성은 FC + +-75KHz. • 스펙 사양에는 생략.

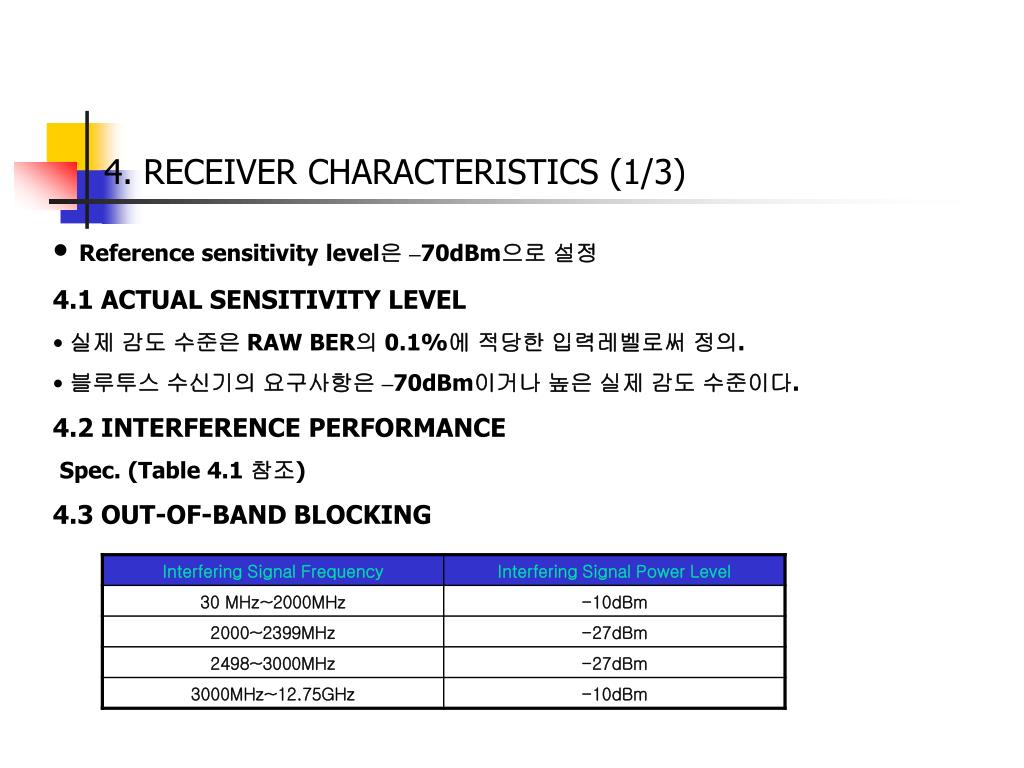

  8. 4. RECEIVER CHARACTERISTICS (1/3) • Reference sensitivity level은 –70dBm으로 설정 • 4.1 ACTUAL SENSITIVITY LEVEL • 실제 감도 수준은 RAW BER의 0.1%에 적당한 입력레벨로써 정의. • 블루투스 수신기의 요구사항은 –70dBm이거나 높은 실제 감도 수준이다. • 4.2 INTERFERENCE PERFORMANCE • Spec. (Table 4.1 참조) • 4.3 OUT-OF-BAND BLOCKING

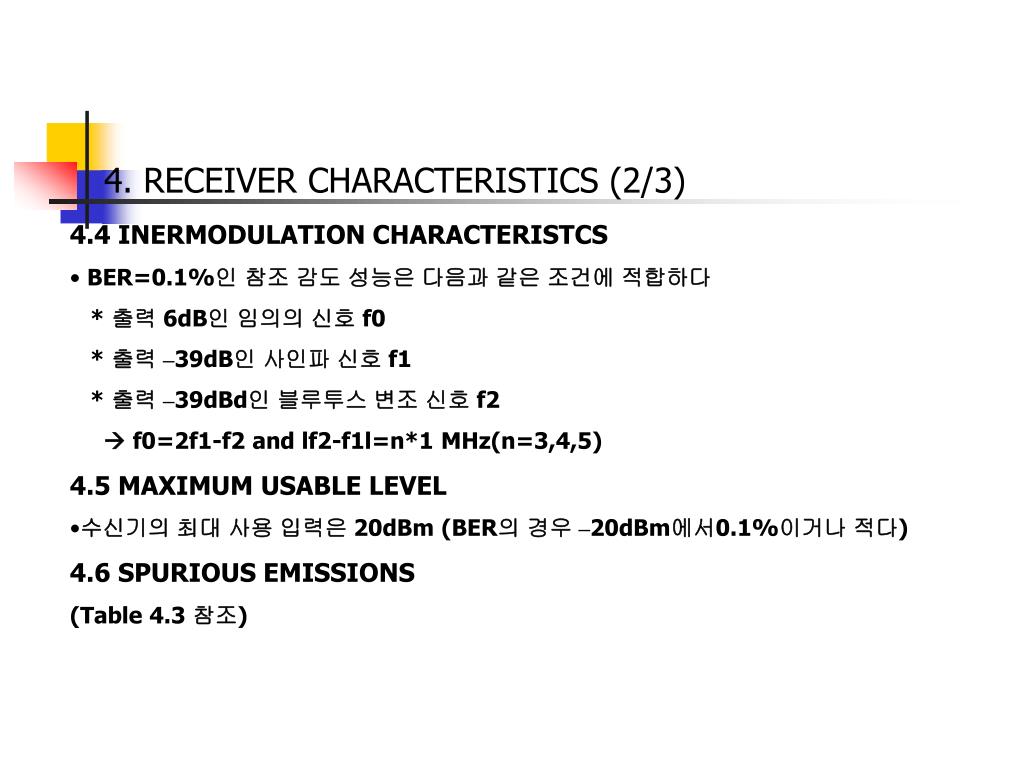

  9. 4. RECEIVER CHARACTERISTICS (2/3) • 4.4 INERMODULATION CHARACTERISTCS • BER=0.1%인 참조 감도 성능은 다음과 같은 조건에 적합하다 • * 출력 6dB인 임의의 신호 f0 • * 출력 –39dB인 사인파 신호 f1 • * 출력 –39dBd인 블루투스 변조 신호 f2 •  f0=2f1-f2 and lf2-f1l=n*1 MHz(n=3,4,5) • 4.5 MAXIMUM USABLE LEVEL • 수신기의 최대 사용 입력은 20dBm (BER의 경우 –20dBm에서0.1%이거나 적다) • 4.6 SPURIOUS EMISSIONS • (Table 4.3 참조)

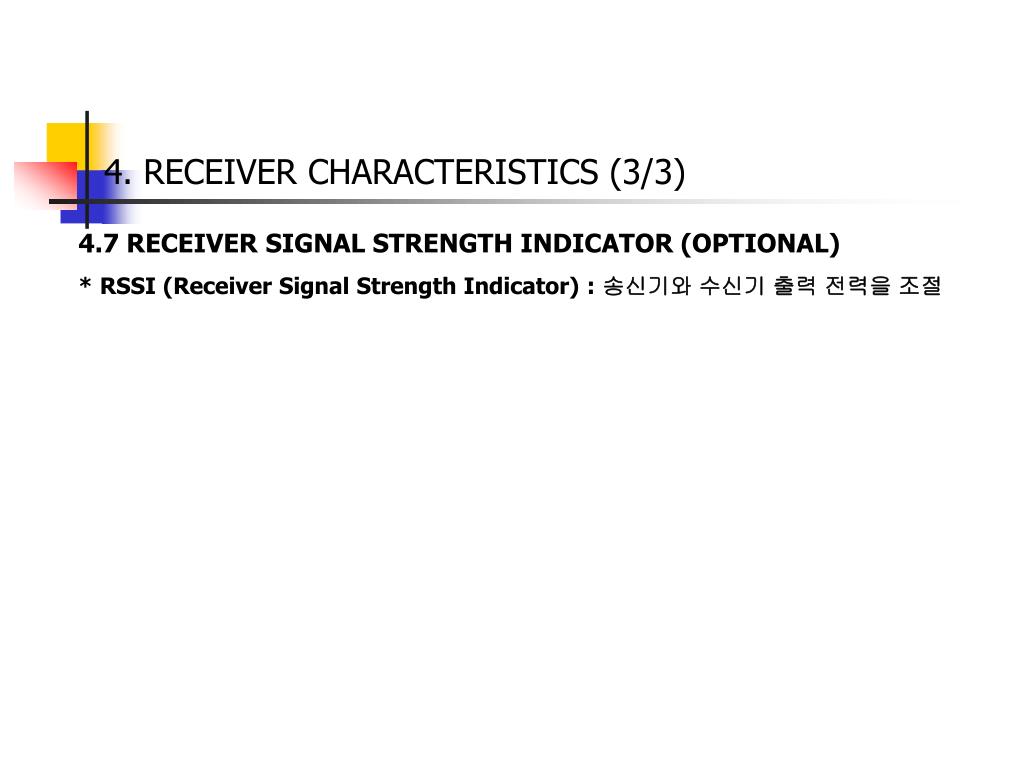

  10. 4. RECEIVER CHARACTERISTICS (3/3) 4.7 RECEIVER SIGNAL STRENGTH INDICATOR (OPTIONAL) * RSSI (Receiver Signal Strength Indicator) : 송신기와 수신기 출력 전력을 조절
