PISN-C100A 100W Dimmable Power

nia avatar
nia
3 diapositives · 268 Views · Oct 24, 2014

PISN-C100A 100W Dimmable Power. 24V / 4.1A / 98.4W. ▶ Mechanical Outline (Metal Case) - 228 x 59 x 40mm. Features. ▶ Suitable for LED Street Outdoor Application ▶ Universal AC input / Full Range (AC108V ~ AC305V) ▶ 0 -10 Dimming can be selected

#pisn-c100a 100w dimmable power #pisn-c100a 100w dimmable power ppt #powerpoint #presentation
PISN-C100A 100W Dimmable Power - slide 1
01 / 3PISN-C100A 100W Dimmable Power
1 / 17

Télécharger la présentation

PISN-C100A 100W Dimmable Power
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

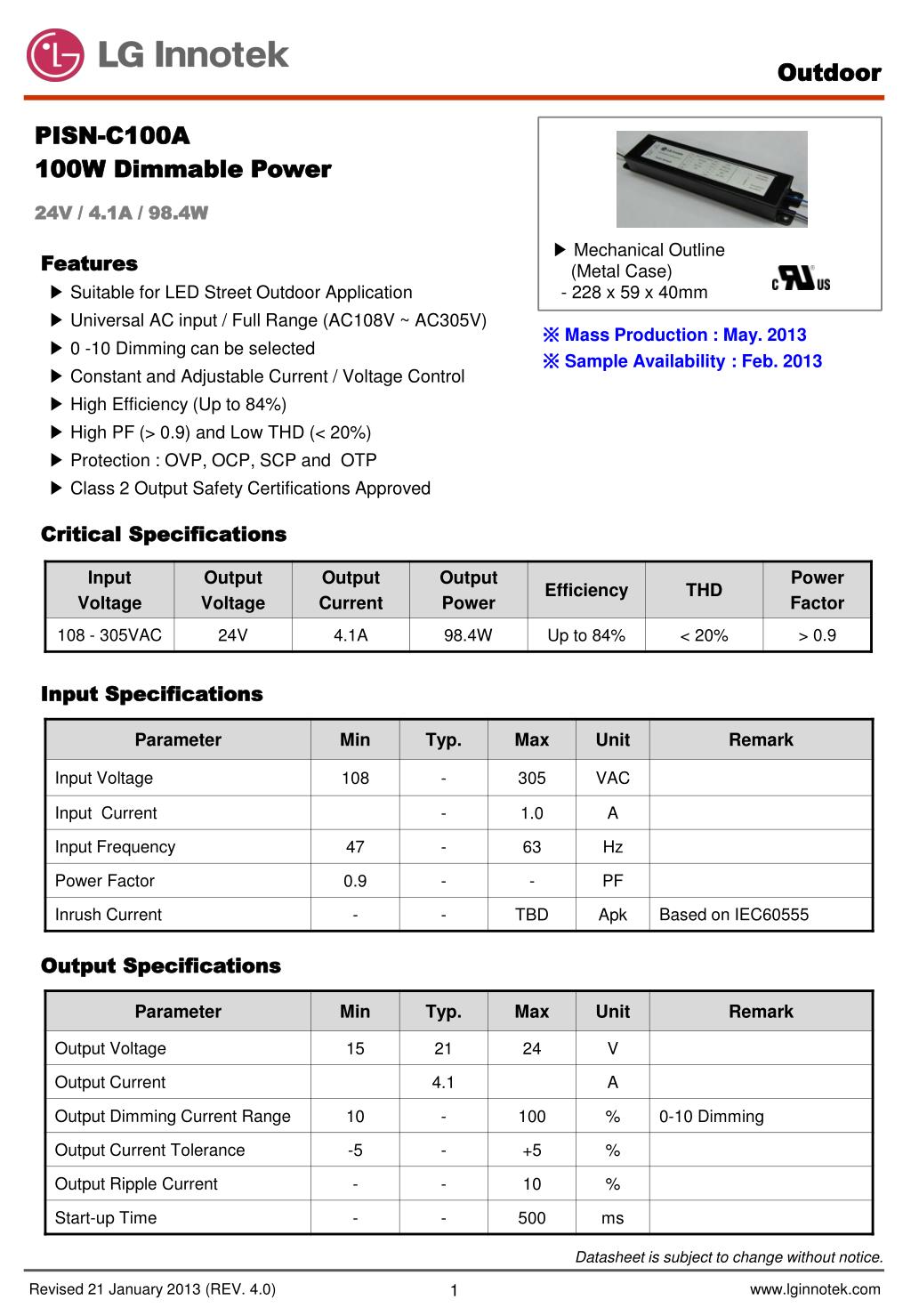

  1. PISN-C100A 100W Dimmable Power 24V / 4.1A / 98.4W ▶ Mechanical Outline (Metal Case) - 228 x 59 x 40mm Features ▶ Suitable for LED Street Outdoor Application ▶ Universal AC input / Full Range (AC108V ~ AC305V) ▶ 0 -10 Dimming can be selected ▶ Constant and Adjustable Current / Voltage Control ▶ High Efficiency (Up to 84%) ▶ High PF (> 0.9) and Low THD (< 20%) ▶ Protection : OVP, OCP, SCP and OTP ▶ Class 2 Output Safety Certifications Approved ※ Mass Production : May. 2013 ※ Sample Availability : Feb. 2013 Critical Specifications Input Specifications Output Specifications 1

  2. Protection Functions ReliabilitySpecifications EnvironmentalSpecifications Standards 2

  3. Mechanical Outline 1. Case Dimension WHITE (NEUTRAL) RED (+VLED) LED Driver OutputLED Array Input BLACK (LINE) BLUE (-VLED) VIOLET (+DIM) GRAY (-DIM) 0-10V Dimming 2. Connector Wiring Diagram • Input Cable(18AWG) • - WHITE = NEUTRAL • - BLACK = LINE • Output Cable(18AWG) • - RED = +VLED • - BLUE = -VLED • - VIOLET = +DIM • - GRAY = -DIM
