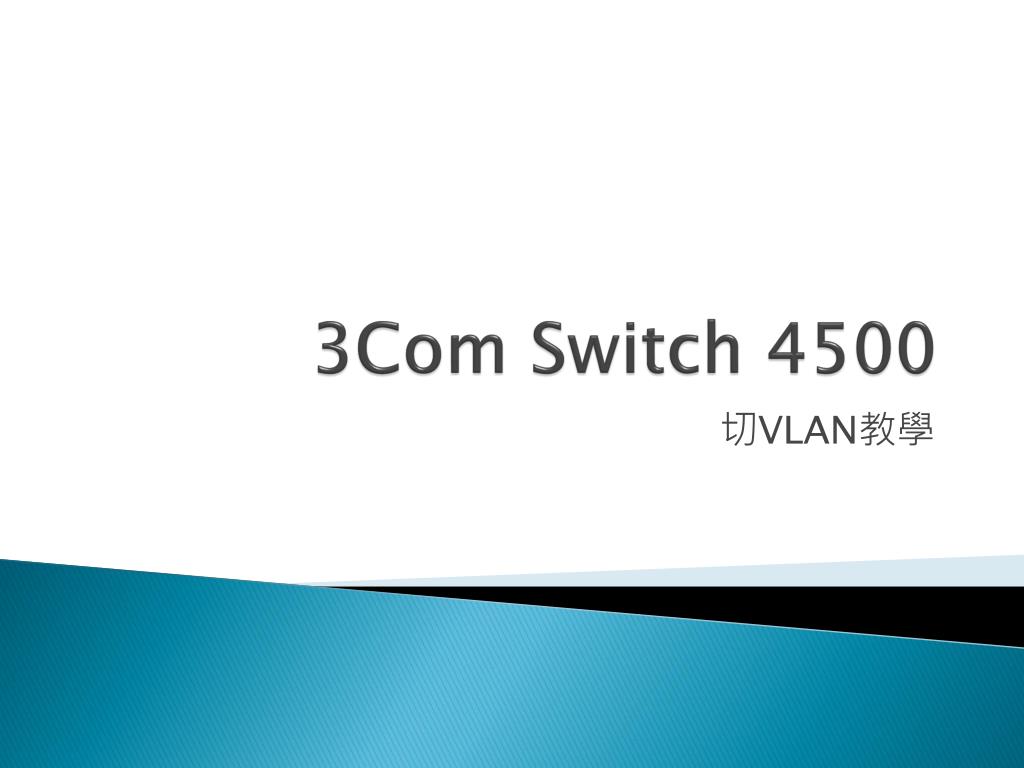

  1. 3Com Switch 4500 切VLAN教學

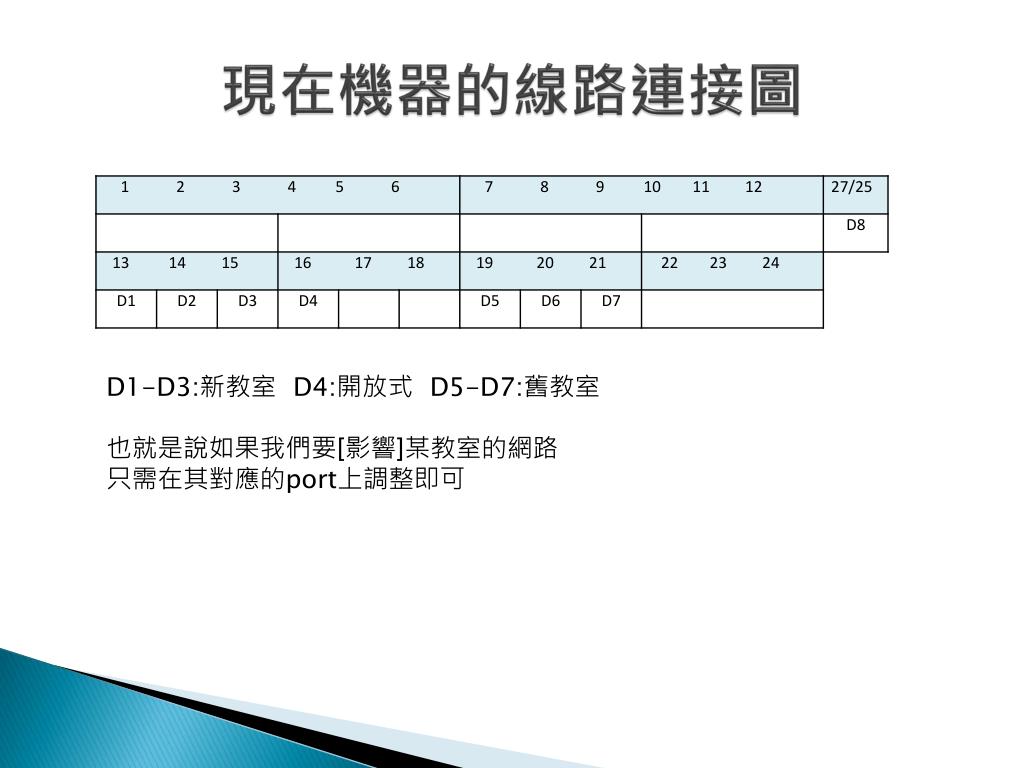

  2. 現在機器的線路連接圖 D1-D3:新教室 D4:開放式 D5-D7:舊教室 也就是說如果我們要[影響]某教室的網路 只需在其對應的port上調整即可

  3. 登入Switch • 在網址列輸入 140.115.81.253 • 帳號和密碼當然不能在這裡告訴你XD

  4. 登入成功後就會看到這樣的畫面

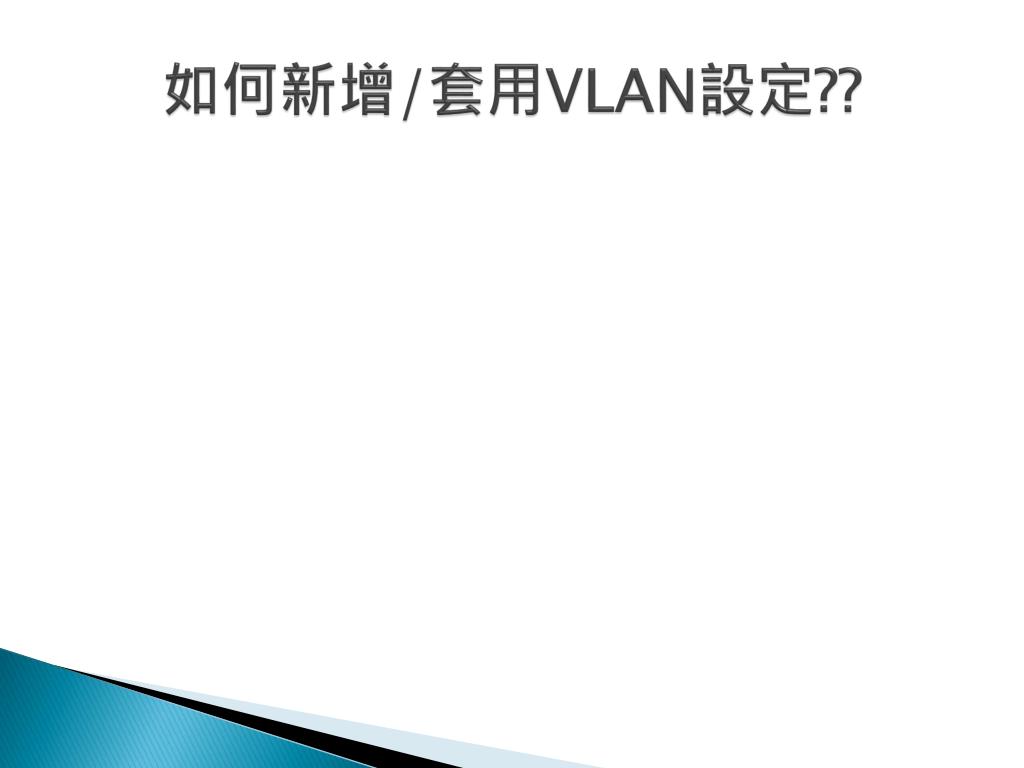

  5. 如何新增/套用VLAN設定??

  6. 在左邊欄選”Device””VLAN” • 接著點選”Modify VLAN”，來調整 VLAN的設定。

  7. 進入Modify的選項後，我們要選擇要切割的VLAN • 一剛開始第3選項的項目是反白不能選取的 • 所以先選1.All VLANs 再選2.Select • 這樣選項3的項目就可以選取了，照字面翻譯就是選取要設定的VLAN，所以我們要套用的VLAN設定就是從這裡選取。

  8. VLAN0001所代表的是預設的情況，也就是所有的PORT都不區分開來。VLAN0001所代表的是預設的情況，也就是所有的PORT都不區分開來。 • 所以我們要增加額外的VLAN才能用我們想要的設定 • 至於新增VLAN的設定已經先用好了，所以只用在“Select VLAN to modify”中選擇就可以。

  9. 選取了VLAN 0002後會發現原先全部是藍底的port都變成白色了 • 這樣是代表沒有切割VLAN的狀態，所以我們可以參考第2頁的圖，來切割出我們想要的VLAN • 也就是假如我們想切斷新教室的網路，就只要用滑鼠去選取13、14、15這3個port就可以了，讓它變成下圖這樣 • 最後按下Apply即可。

  10. Apply之後我們可以切換到VLAN 0001的選項 • 如果像上圖這樣13、14、15的port是反白的，就代表那3個port已經被獨立出成為一個網段了，所以就達到我們斷網的目的。

  11. 如何還原VLAN??

  12. 依樣也是在左邊欄選 ”Device””VLAN” • 接著點選”Modify VLAN”，來移除 VLAN的設定。 注意事項1: 要回復設定是在”Modify VLAN”中來做調整，而不是在“remove”的選項中，這樣的話會把VLAN的設定值給刪除 注意事項2:有人可能會想既然要回復設定，我就直接在VLAN 0001中將白色的port點回藍色就好啦!! 想法是正確，但是這樣會讓那台switch當掉，所以千萬不可以這樣做。

  13. 所以我們要到VLAN 0002中 將藍色的port給點成白色的 • 點完之後(如下圖) • 再選擇Apply就還原設定了

  14. 不放心的話可以再回到VLAN0001的地方 • 如果變回像上圖這樣就代表成功還原了。 • 總之記得斷網後一定要再檢查一次喔。
