F11: Analysis III ( この セッションは論文2本 です ). 石尾 隆,鹿島 悠 大阪大学. Inferring Data Polymorphism in Systems Code. 大阪大学 情報科学研究科 井上研究室 石尾 隆. 論文の概要. “Data Polymorphism” を解析する手法を提案 ポインタのダウンキャストの安全性をチェックする手法 技術的にはポインタ/エイリアス解析の一種 Linux カーネルを対象に構築,実験 カーネルのコードの書き方を想定した手法 C 言語だけを対象にした手法
E N D
F11: Analysis III(このセッションは論文2本です) 石尾 隆,鹿島 悠 大阪大学
Inferring Data Polymorphism in SystemsCode 大阪大学 情報科学研究科 井上研究室 石尾 隆
論文の概要 • “Data Polymorphism” を解析する手法を提案 • ポインタのダウンキャストの安全性をチェックする手法 • 技術的にはポインタ/エイリアス解析の一種 • Linux カーネルを対象に構築,実験 • カーネルのコードの書き方を想定した手法 • C言語だけを対象にした手法 • 4.4MLOC のコードから,28,767か所のダウンキャストのうち75%の安全を確認

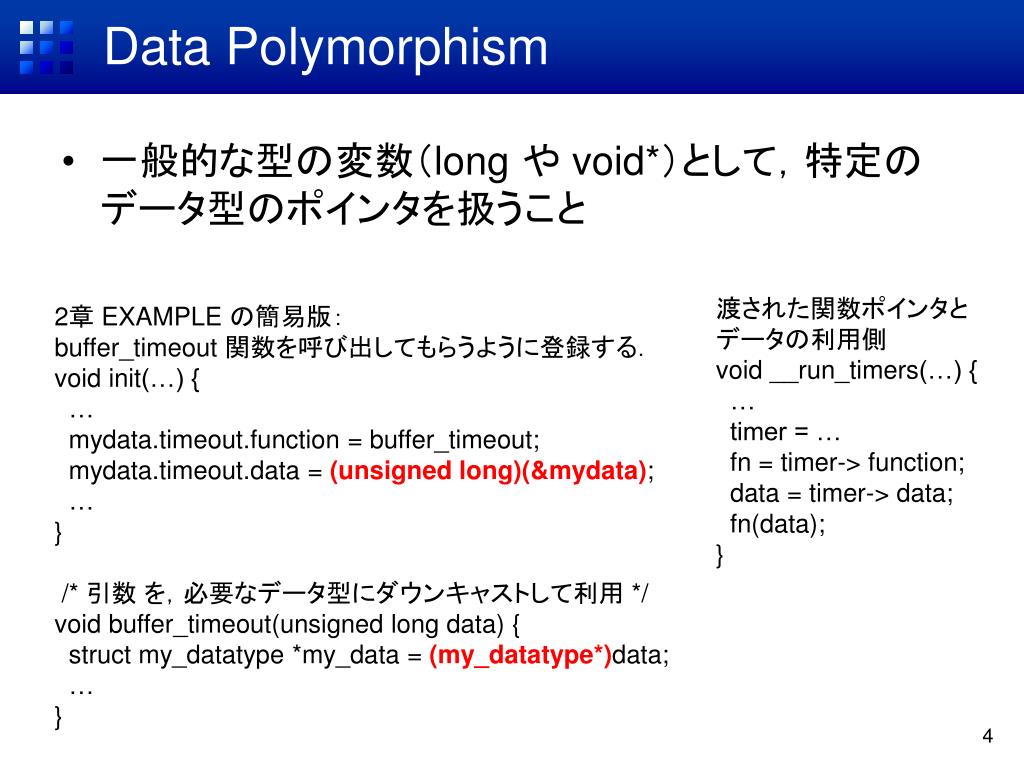

Data Polymorphism • 一般的な型の変数(long や void*)として,特定のデータ型のポインタを扱うこと 渡された関数ポインタと データの利用側 void __run_timers(…) { … timer = … fn = timer-> function; data = timer-> data; fn(data); } 2章 EXAMPLE の簡易版: buffer_timeout 関数を呼び出してもらうように登録する. void init(…) { … mydata.timeout.function = buffer_timeout; mydata.timeout.data = (unsigned long)(&mydata); … } /* 引数 を,必要なデータ型にダウンキャストして利用 */ void buffer_timeout(unsigned long data) { structmy_datatype *my_data = (my_datatype*)data; … }

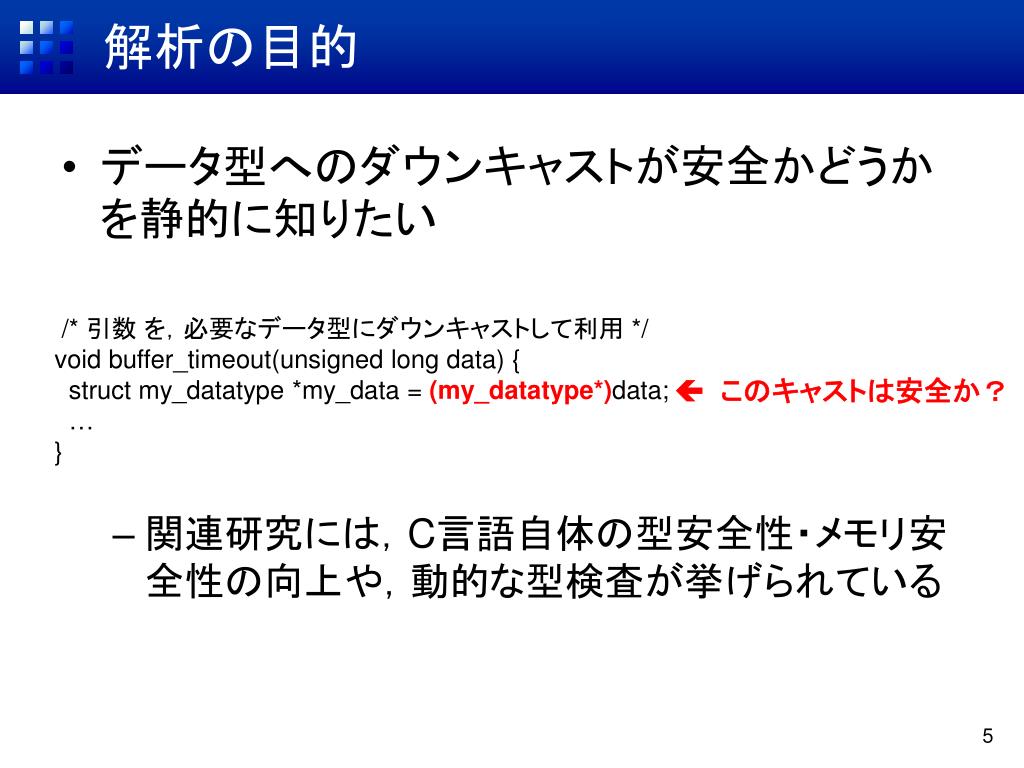

解析の目的 • データ型へのダウンキャストが安全かどうかを静的に知りたい • 関連研究には,C言語自体の型安全性・メモリ安全性の向上や,動的な型検査が挙げられている /* 引数 を,必要なデータ型にダウンキャストして利用 */ void buffer_timeout(unsigned long data) { structmy_datatype *my_data = (my_datatype*)data; … } このキャストは安全か?
解析の手法 構造体に,関数ポインタと引数が組で設定されることが多い mydata.timeout.function= buffer_timeout; mydata.timeout.data = (unsigned long)(&mydata); • 上記のような同時に代入されるデータの組 (Structural Relationship) を検出 • 型 my_datatype,“.function” と “.data” を組として記録 • 抽出された組が使われる場所に実際に到達するデータの組 (Structural Correlation) をすべて取り出す • 「.function = buffer_timeout関数,.data = init関数の mydataという変数」という組を抽出 • 引数(.data)の型とダウンキャストの型が一致すればよい

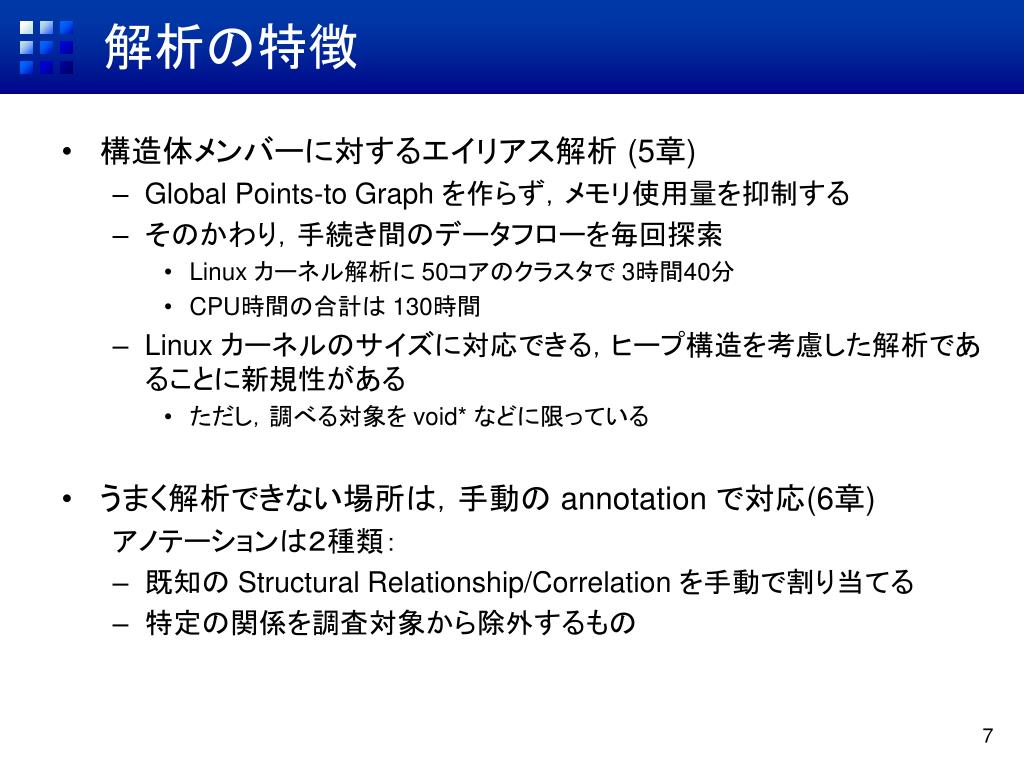

解析の特徴 • 構造体メンバーに対するエイリアス解析 (5章) • Global Points-to Graph を作らず,メモリ使用量を抑制する • そのかわり,手続き間のデータフローを毎回探索 • Linux カーネル解析に 50コアのクラスタで 3時間40分 • CPU時間の合計は 130時間 • Linux カーネルのサイズに対応できる,ヒープ構造を考慮した解析であることに新規性がある • ただし,調べる対象を void* などに限っている • うまく解析できない場所は,手動の annotation で対応(6章) アノテーションは2種類: • 既知の Structural Relationship/Correlation を手動で割り当てる • 特定の関係を調査対象から除外するもの
実験結果 • Linux 2.6.17.1, 4.4MLOC • Data Polymorphism と思われる呼び出しは7,850か所 • 11,976 箇所に,関数ポインタを使った呼び出し • うち 7,850 箇所 (66%) で,引数が void* 型か,void* 型のフィールドを含む構造体となっていた • ダウンキャストは28,767か所,うち75%の安全を確認 • 177か所のアノテーションが必要だった • アノテーションなしでどこまで正確だったのかは不明 • アノテーションが解析に必要だと判断する方法は与えられていない
Boosting the Performance of Flow-sensitive Points-to Analysis using Value Flow 大阪大学 情報科学研究科 井上研究室 M2 鹿島悠
高速なFlow-senstiveポインタ解析の提案 Value Flow Graph : ポインタ・メモリーオブジェクトのフローを表現 SSA形式に 変換された ソースコード ポインタ 変数・store load命令 alloc_B alloc_A A = alloc_A B = alloc_B t1 = alloc_a t2 = alloc_b store t1, A store t2, B … Direct Edge 代入によるフロー を表す B A store t2, B store t1, A Indirect Edge s2 = load q a1 = load t1 ポインタを介して のフローを表す s1 = load p store p, s2 store q,s1 a2 = load t1 a3 = load t1 あるポインタが代入される変数 = ポインタノードから到達可能な変数
SSAからVFGへの変換 (1/2) • VFGにDirect Edgeを引くルール • VFGにIndirect Edgeを引くルール store x, b1 1: x = alloc_o 2: y = x 3: store x, b1 4: store x, b2 5: a = load y store x, b2 a3 = load t1 4のstore命令により, 3のstore命令はkillされる
SSAからVFGへの変換 (2/2) • store命令のkillの求め方 • strong update を用いる • store (X, …)があり, Xがalloc_oのみを指すとき,このstore命令以前に存在する,alloc_oに対するstore命令を全てkillする • 正確性を持たせつつ,不必要な計算を省くため,ポインタにEscape Orderを定め,その順にstrong updateを行う • store X, Y ( X ← alloc_A, Y ← alloc_B) のとき, alloc_A< alloc_Bとする • メソッド呼び出しの扱い • 予備変数を導入し,参照を渡している場合でも,値渡しのように扱う
実験 • 実験設計 • 本手法(VF-PA)と,Flow-Insensitiveなポインタ解析(IPA),既存のFlow-Sensitiveなポインタ解析(SS-PA)を比較 • 実験結果 (Timeは 分:秒) • 本手法は既存のFlow-Sensitiveな解析よりも高速に動作した • メモリ使用量は既存手法より増大する場合が多い • 大規模なソースコードが対象の場合,Flow-Insensitiveな解析よりも高速であった
