Control System Studio: Overview

ozzy avatar
ozzy
22 diapositives · 664 Views · Sep 20, 2014

Control System Studio: Overview. Kay Kasemir, SNS/ORNL June 2014. What EPICS looks like. Oracle. http:// xkcd.com /730/. EPICS: Distributed System. Servers Clients. IOC. User Interface. IOC. Archive. IOC. Alarm Handler. Over the years. IOC.

Control System Studio: Overview - slide 1
01 / 22Control System Studio: Overview
1 / 17

Télécharger la présentation

Control System Studio: Overview
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Control System Studio:Overview Kay Kasemir, SNS/ORNL June 2014

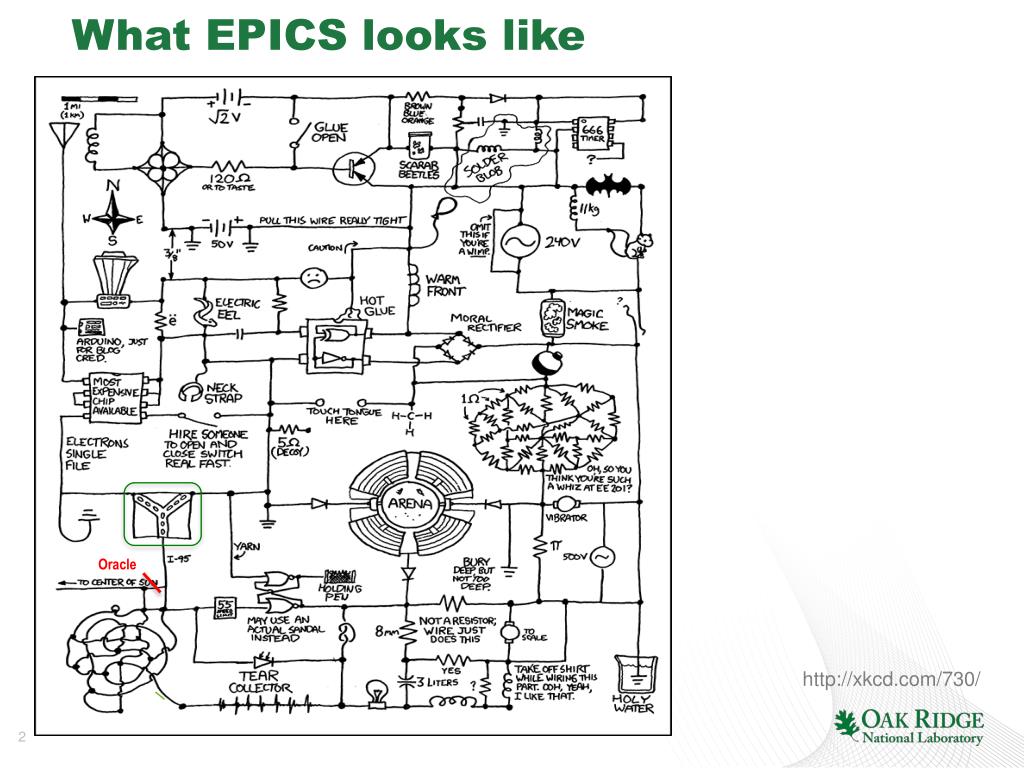

  2. What EPICS looks like Oracle http://xkcd.com/730/

  3. EPICS: Distributed System Servers Clients IOC User Interface IOC Archive IOC Alarm Handler

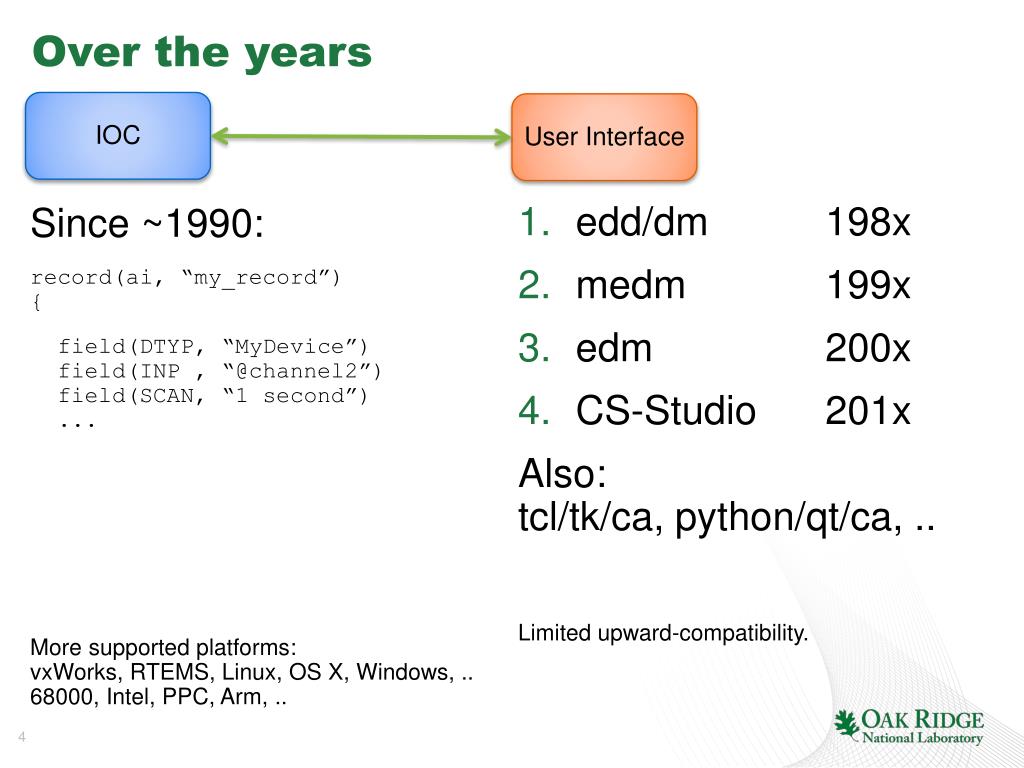

  4. Over the years IOC User Interface Since ~1990: record(ai, “my_record”){ field(DTYP, “MyDevice”) field(INP , “@channel2”) field(SCAN, “1 second”) ... More supported platforms:vxWorks, RTEMS, Linux, OS X, Windows, ..68000, Intel, PPC, Arm, .. • edd/dm 198x • medm 199x • edm 200x • CS-Studio 201x Also:tcl/tk/ca, python/qt/ca, .. Limited upward-compatibility.

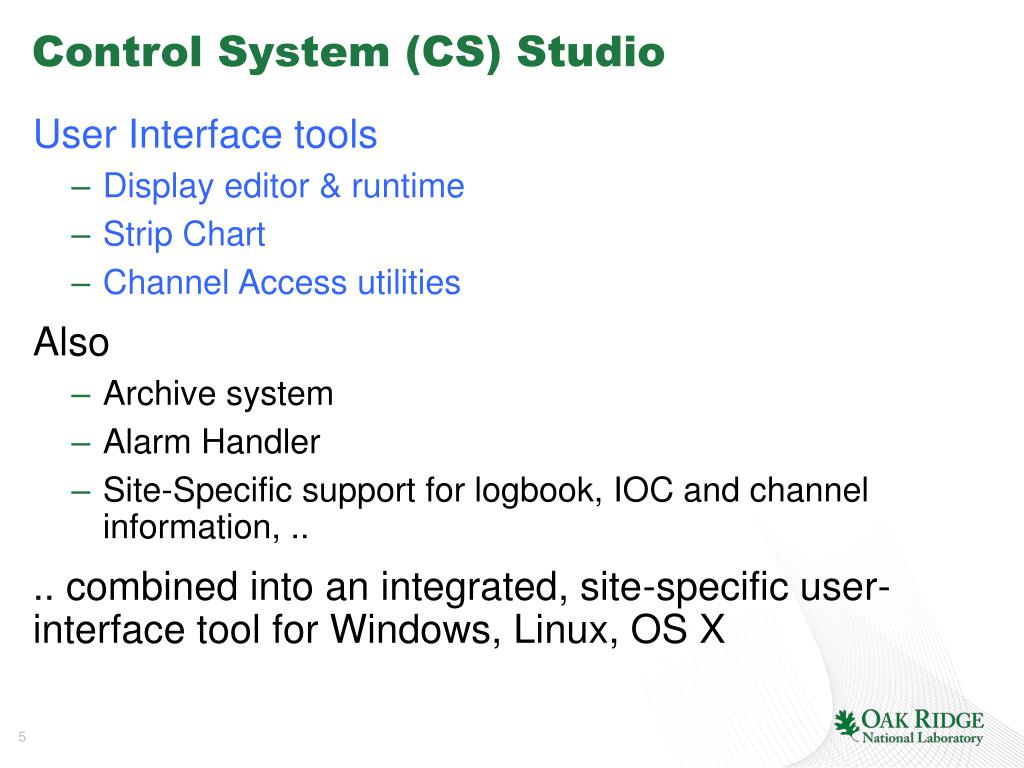

  5. Control System (CS) Studio User Interface tools • Display editor & runtime • Strip Chart • Channel Access utilities Also • Archive system • Alarm Handler • Site-Specific support for logbook, IOC and channel information, .. .. combined into an integrated, site-specific user-interface tool for Windows, Linux, OS X

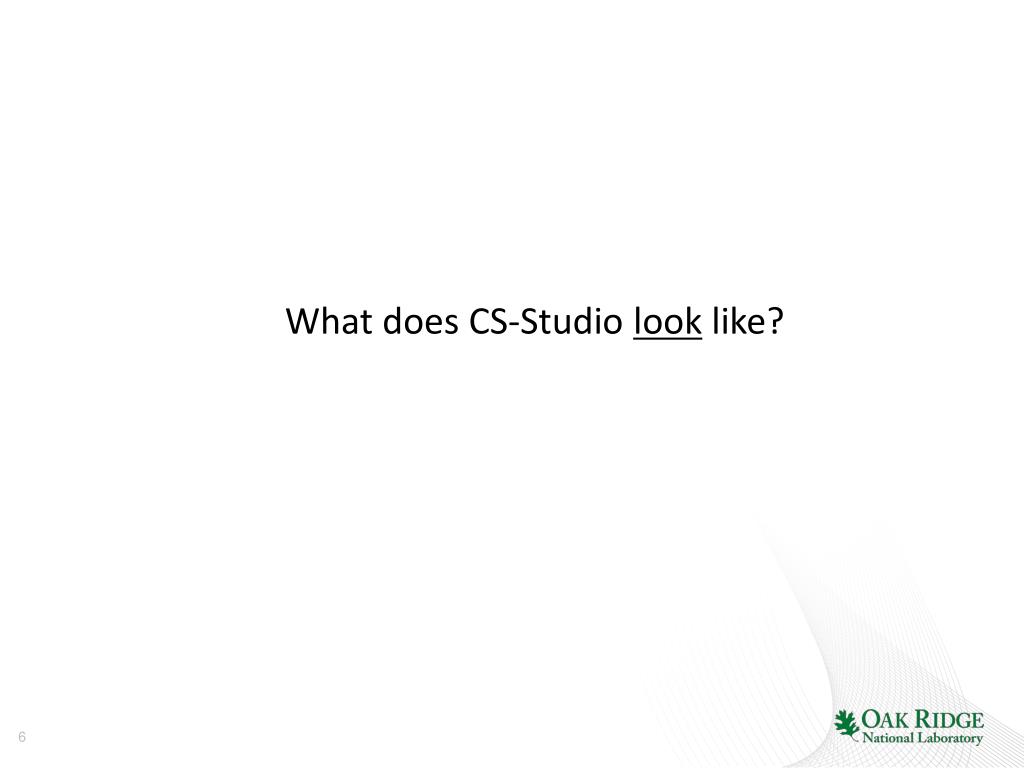

  6. What does CS-Studio look like?

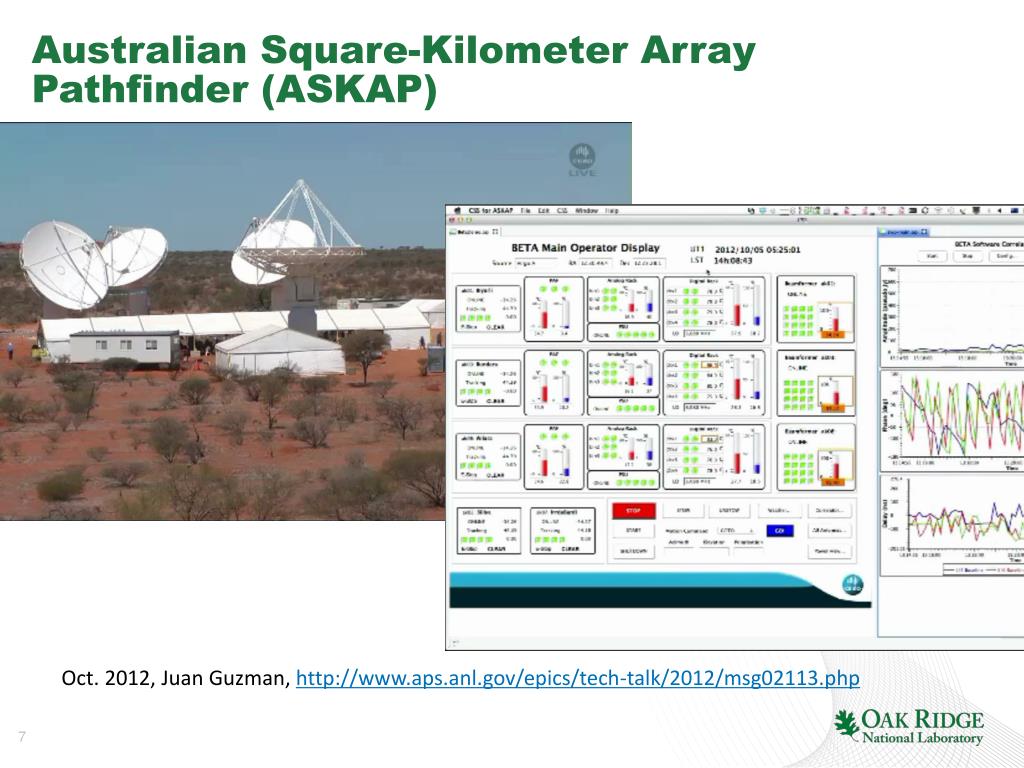

  7. Australian Square-Kilometer Array Pathfinder (ASKAP) Oct. 2012, Juan Guzman, http://www.aps.anl.gov/epics/tech-talk/2012/msg02113.php

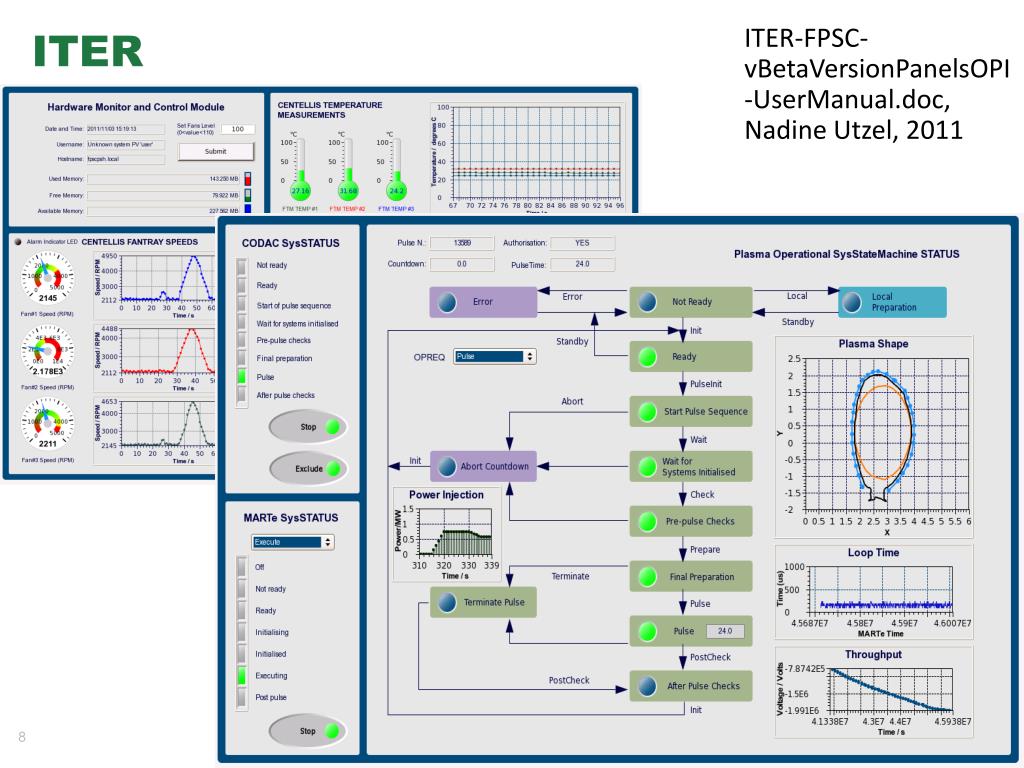

  8. ITER ITER-FPSC-vBetaVersionPanelsOPI-UserManual.doc,Nadine Utzel, 2011

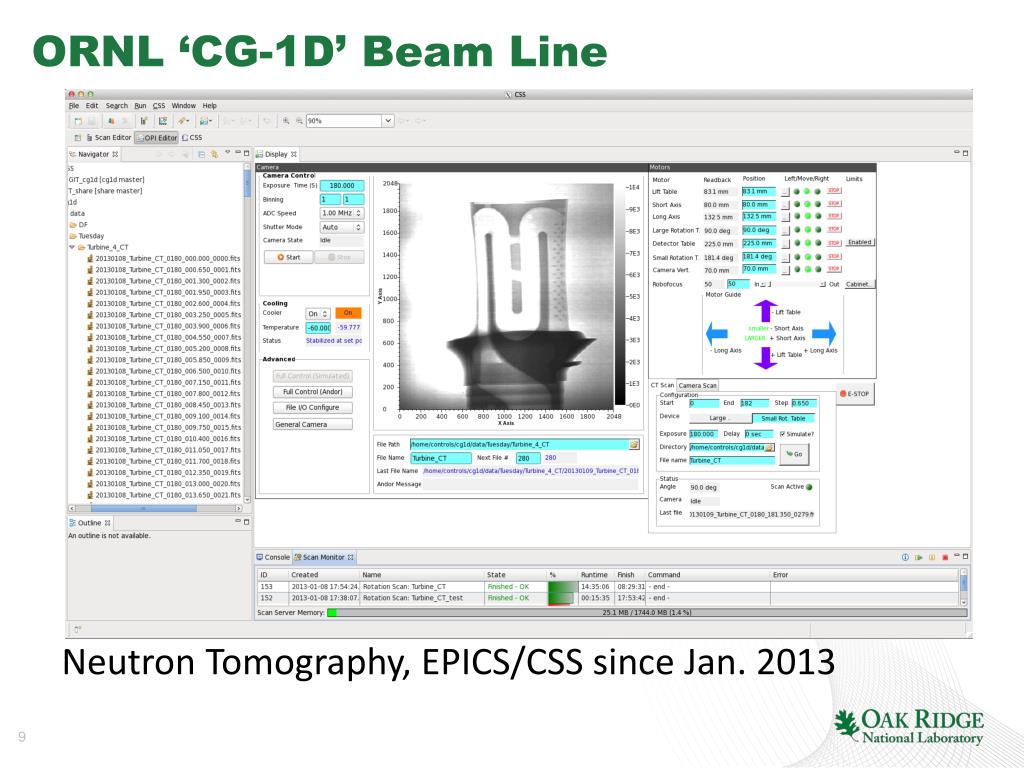

  9. ORNL ‘CG-1D’ Beam Line Neutron Tomography, EPICS/CSS since Jan. 2013

  10. ORNL SNS ‘VULCAN’ Beam Line Engineering Diffractometer, EPICS/CSS since March 2014

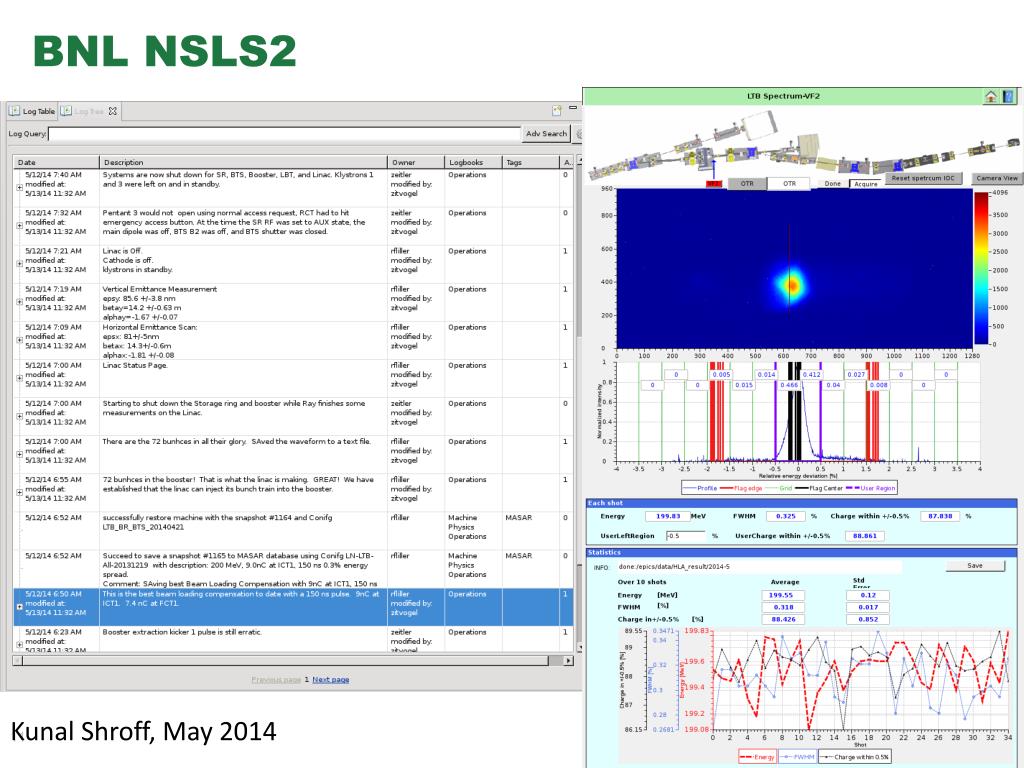

  11. BNL NSLS2 Kunal Shroff, May 2014

  12. Airplane Simulator/Test Somewhere in China …

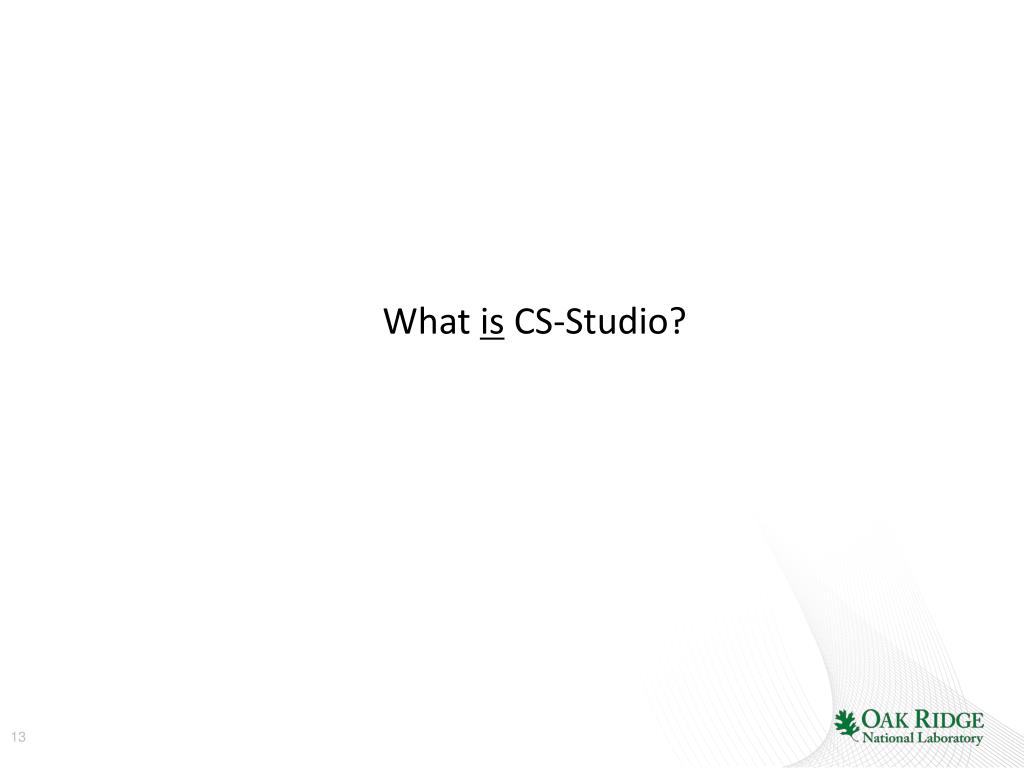

  13. What is CS-Studio?

  14. CS-Studio Components Selected Use • Alarm System • Channel Archiver, RDB Archiver, Archive Appliance • ChannelFinder • Olog, SNS ELog • DDS, EPICS V4 PVA • Autocomplete from Channel Finder, SNS PV database, Archive • Scan Server • SNS MPS Bypass Table • Therapist, Clock, … Common Use • BOY Display Builder • Data Browser • Probe • PV Table • EPICS PV Tree • Channel Access • PV Autocomplete from History Not all components are “visible”!

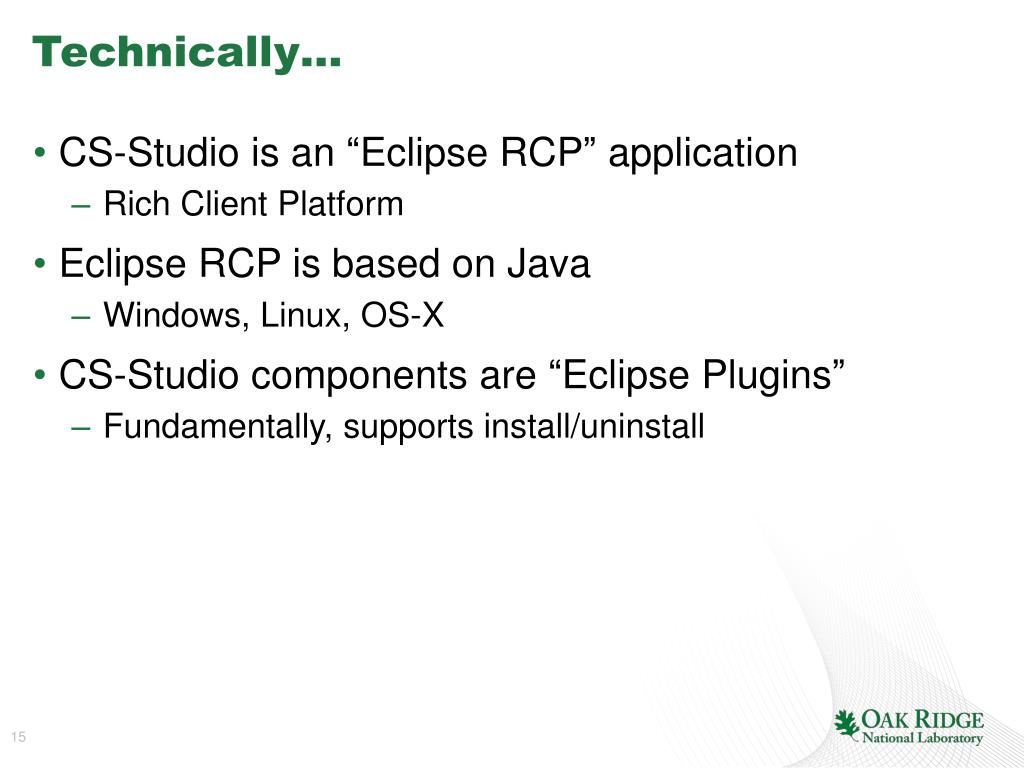

  15. Technically… • CS-Studio is an “Eclipse RCP” application • Rich Client Platform • Eclipse RCP is based on Java • Windows, Linux, OS-X • CS-Studio components are “Eclipse Plugins” • Fundamentally, supports install/uninstall

  16. Integration: Alarm… Context-Menu Complete Alarm Perspective:Tree view, Table of current alarms

  17. Integration: Alarm…

  18. Integration: Alarm…

  19. Integration: Alarm…

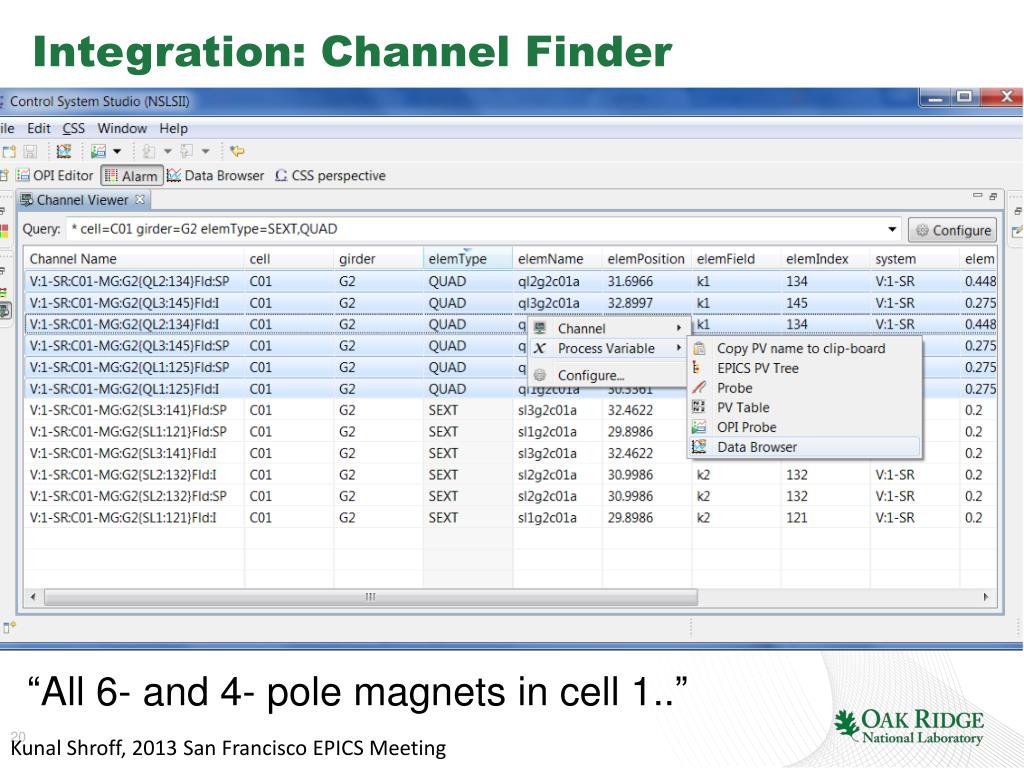

  20. Integration: Channel Finder “All 6- and 4- pole magnets in cell 1..” Kunal Shroff, 2013 San Francisco EPICS Meeting

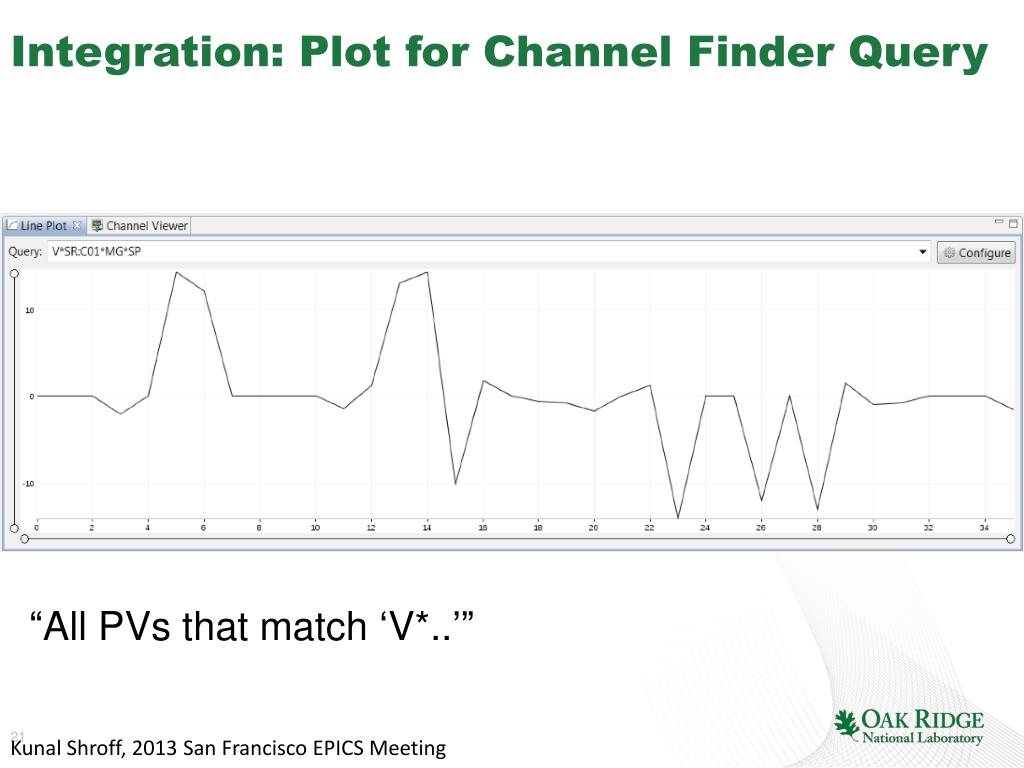

  21. Integration: Plot for Channel Finder Query “All PVs that match ‘V*..’” Kunal Shroff, 2013 San Francisco EPICS Meeting

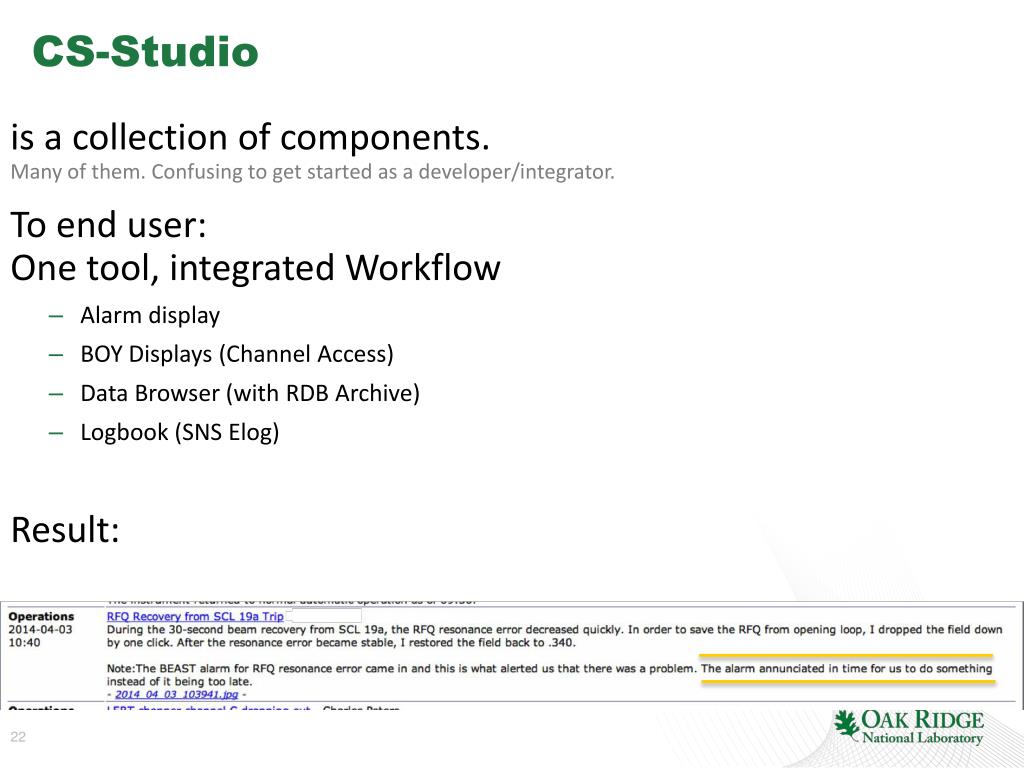

  22. CS-Studio is a collection of components.Many of them. Confusing to get started as a developer/integrator. To end user:One tool, integrated Workflow • Alarm display • BOY Displays (Channel Access) • Data Browser (with RDB Archive) • Logbook (SNS Elog) Result:
