  1. Guía 1

  2. Circuito eléctrico es una interconexión de elementos eléctricos como resistencias, inductores, capacitores, líneas de transmisión, fuentes de voltaje, fuentes de corriente e interruptores.

  3. Resistencia eléctrica Se denomina resistencia eléctrica, R, de una sustancia, a la oposición que encuentra la corriente eléctrica para circular a través de dicha sustancia. Su valor viene dado en ohmios, se designa con la letra griega omega mayúscula (Ω), y se mide con el Óhmetro. Esta definición es válida para la corriente continua y para la corriente alterna cuando se trate de elementos resistivos puros, esto es, sin componente inductiva ni capacitiva. De existir estos componentes reactivos, la oposición presentada a la circulación de corriente recibe el nombre de impedancia. R Resistencia Ohmios ,letra griega omega Ω

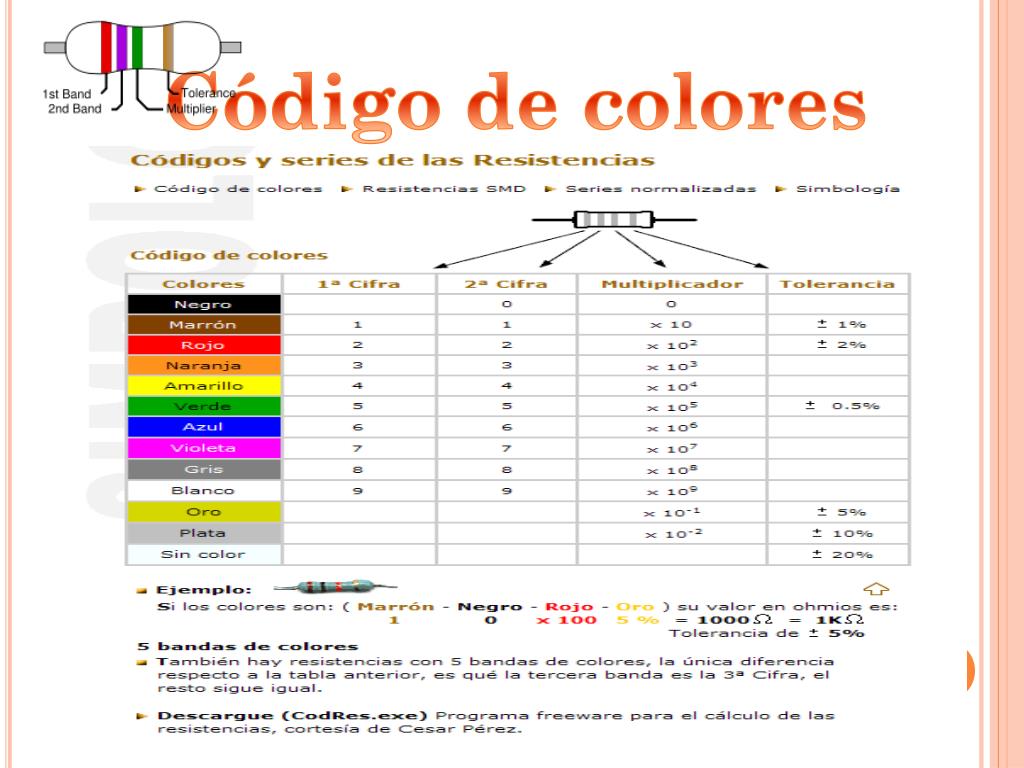

  4. Código de colores

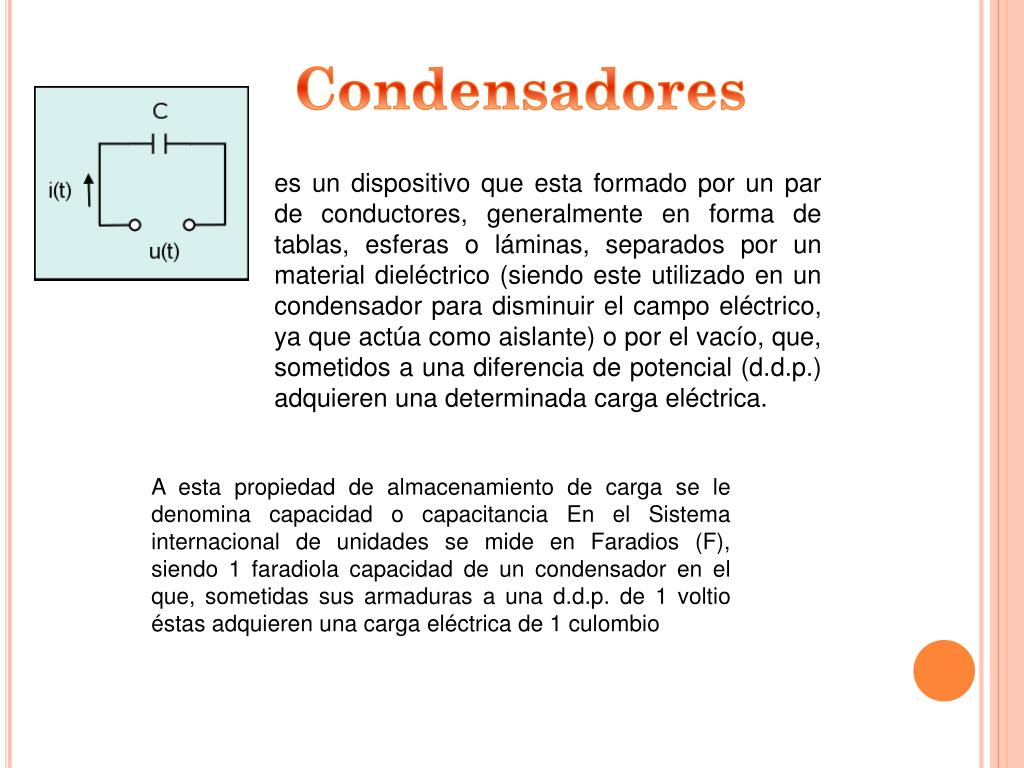

  5. Condensadores es un dispositivo que esta formado por un par de conductores, generalmente en forma de tablas, esferas o láminas, separados por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidos a una diferencia de potencial (d.d.p.) adquieren una determinada carga eléctrica. A esta propiedad de almacenamiento de carga se le denomina capacidad o capacitancia En el Sistema internacional de unidades se mide en Faradios (F), siendo 1 faradiola capacidad de un condensador en el que, sometidas sus armaduras a una d.d.p. de 1 voltio éstas adquieren una carga eléctrica de 1 culombio

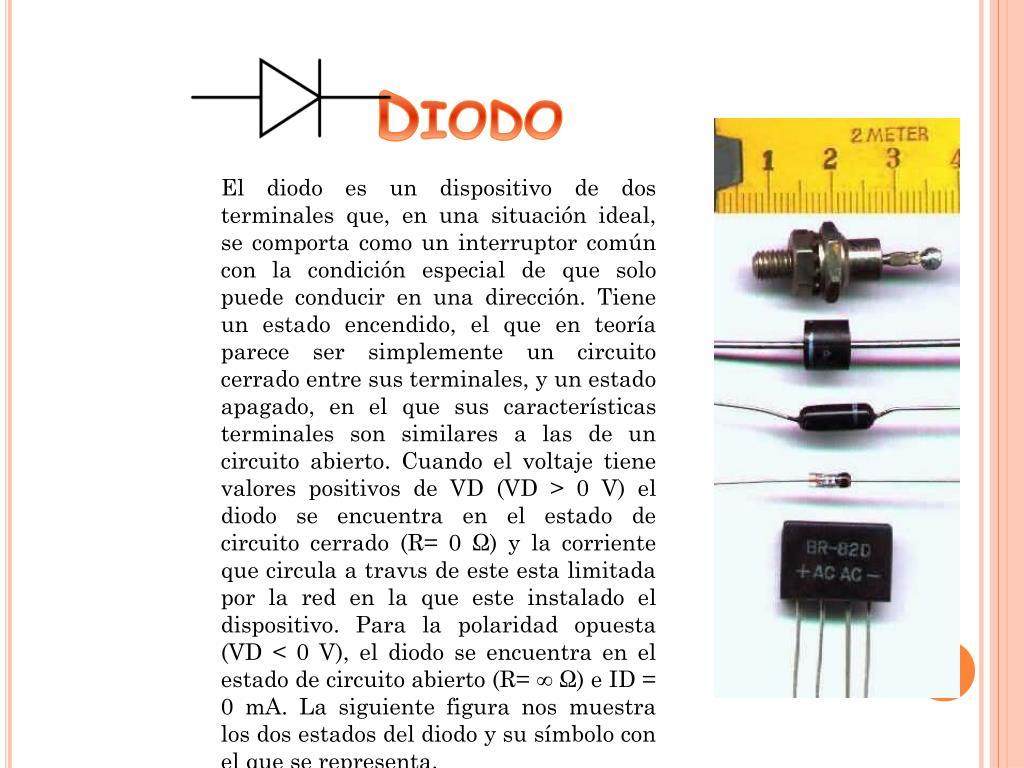

  6. Diodo El diodo es un dispositivo de dos terminales que, en una situación ideal, se comporta como un interruptor común con la condición especial de que solo puede conducir en una dirección. Tiene un estado encendido, el que en teoría parece ser simplemente un circuito cerrado entre sus terminales, y un estado apagado, en el que sus características terminales son similares a las de un circuito abierto. Cuando el voltaje tiene valores positivos de VD (VD > 0 V) el diodo se encuentra en el estado de circuito cerrado (R= 0 Ω) y la corriente que circula a travιs de este esta limitada por la red en la que este instalado el dispositivo. Para la polaridad opuesta (VD < 0 V), el diodo se encuentra en el estado de circuito abierto (R= ∞ Ω) e ID = 0 mA. La siguiente figura nos muestra los dos estados del diodo y su símbolo con el que se representa.

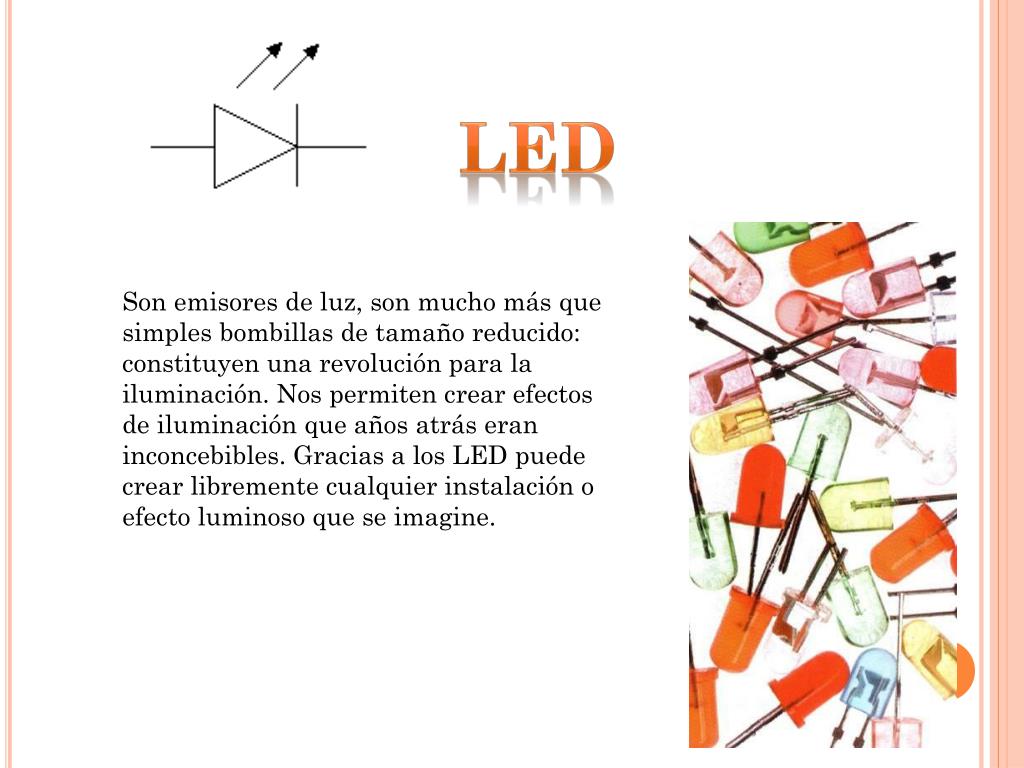

  7. LED Son emisores de luz, son mucho más que simples bombillas de tamaño reducido: constituyen una revolución para la iluminación. Nos permiten crear efectos de iluminación que años atrás eran inconcebibles. Gracias a los LED puede crear libremente cualquier instalación o efecto luminoso que se imagine.

  8. El transistor Dispositivo semiconductor que permite el control y la regulación de una corriente grande mediante una señal muy pequeña. Existe una gran variedad de transistores. En principio, se explicarán los bipolares

  9. el disco duro es un dispositivo no volátil, que conserva la información aun con la pérdida de energía, que emplea un sistema de grabación magnética digital. Dentro de la carcasa hay una serie de platos metálicos apilados girando a gran velocidad. Sobre los platos se sitúan los cabezales encargados de leer o escribir los impulsos magnéticos. Hay distintos estándares para comunicar un disco duro con la computadora; las interfaces más comunes son Integrated Drive Electronics (IDE, también llamado ATA) , SCSI generalmente usado en servidores, SATA, este último estandarizado en el año 2004 y FC exclusivo para servidores.

  10. La board Una tarjeta madre es la central o primaria tarjeta de circuito de un sistema de computo u otro sistema electrónico complejo. Una computadora típica con el microprocesador, memoria principal, y otros componentes básicos de la tarjeta madre. Otros componentes de la computadora tal como almacenamiento externo, circuitos de control para video y sonido y dispositivos periféricos son unidos a la tarjeta madre vía conectores o cables de alguna clase La tarjeta madre es el componente principal de un computador personal

  11. procesadores

  12. La memoria cache partes del procesador que es una memoria ultrarrápida empleada para tener a mano ciertos datos que previsiblemente serán utilizados en las siguientes operaciones sin tener que acudir a la memoria RAM, reduciendo el tiempo de espera Memoria RAM es un tipo de memoria a la que se puede acceder aleatoriamente; es decir, se puede acceder a cualquier byte de memoria sin acceder a los bytes precedentes. es el tipo de memoria más común en el computador y otros dispositivos como impresoras.

  13. Clases de memorias

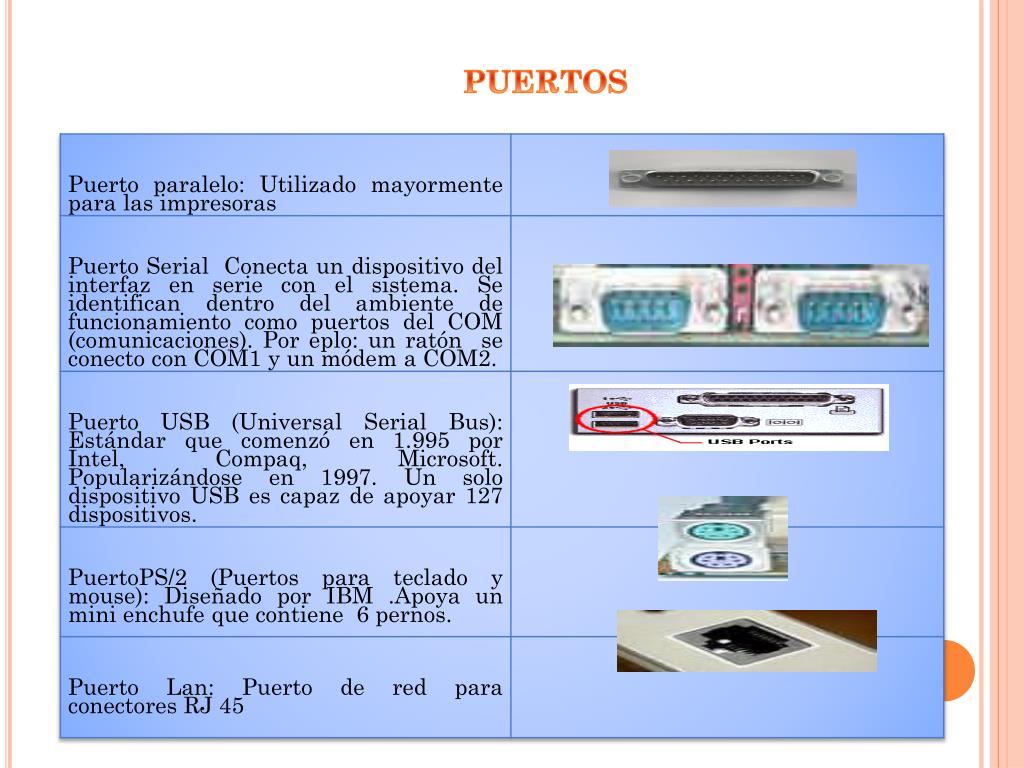

  14. puertos

  15. Clases de ranuras o slot

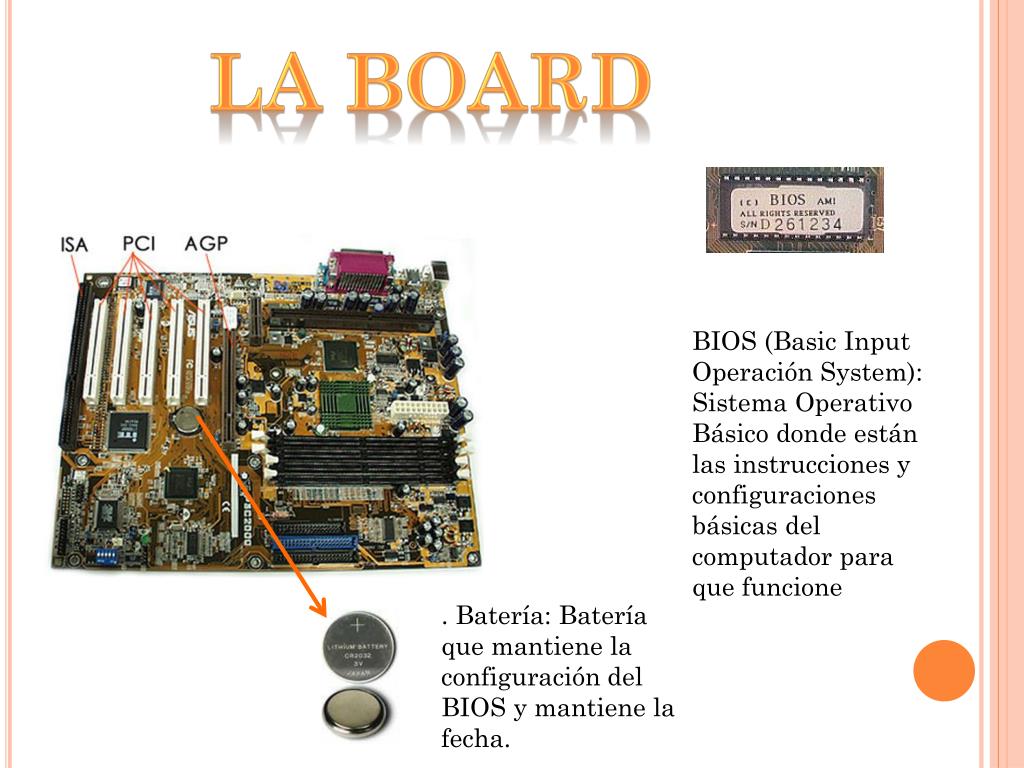

  16. La board BIOS (Basic Input Operación System): Sistema Operativo Básico donde están las instrucciones y configuraciones básicas del computador para que funcione . Batería: Batería que mantiene la configuración del BIOS y mantiene la fecha.

  17. El chipset: El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB El Cooler: El ventilador de la CPU

  18. Polo a tierra Normalmente es una barrilla enterada en la tierra y se amarra a un cable de cobre la cual funciona creando una vía directa a tierra para todo voltaje que entre en contacto con ella el equipo de conexión a tierra conduce el voltaje perdido a la tierra sin provocar daño a los equipos que estén conectados a ella generalmente los toma corriente actualmente tiene un tercero oficio en ella es y ese es el que provee una pequeña seguridad en caso de un corto circuito

  19. polos • El polo más sencillo es sólo enterrar la varilla poner carbón, sal y conectarla al panel. Si queremos un polo más seguro, veamos este, se llama polo de drenaje. Necesitamos dos tubo de PVC, uno de tres cuartos de pulgada de diámetro, por dos pies de largo y otro de cuatro pulgadas, por pie y medio de largo. • El polo se pone afuera de la casa, lo más cerca del panel. Compramos alambre número ocho. El alambre entre más grueso mejor. Con la varilla pasa lo mismo entre más larga y gruesa, no se ría, es mucho mejor. Sólo' falta un poco de carbón, sal yagua, así la humedad mantiene vivo el polo.

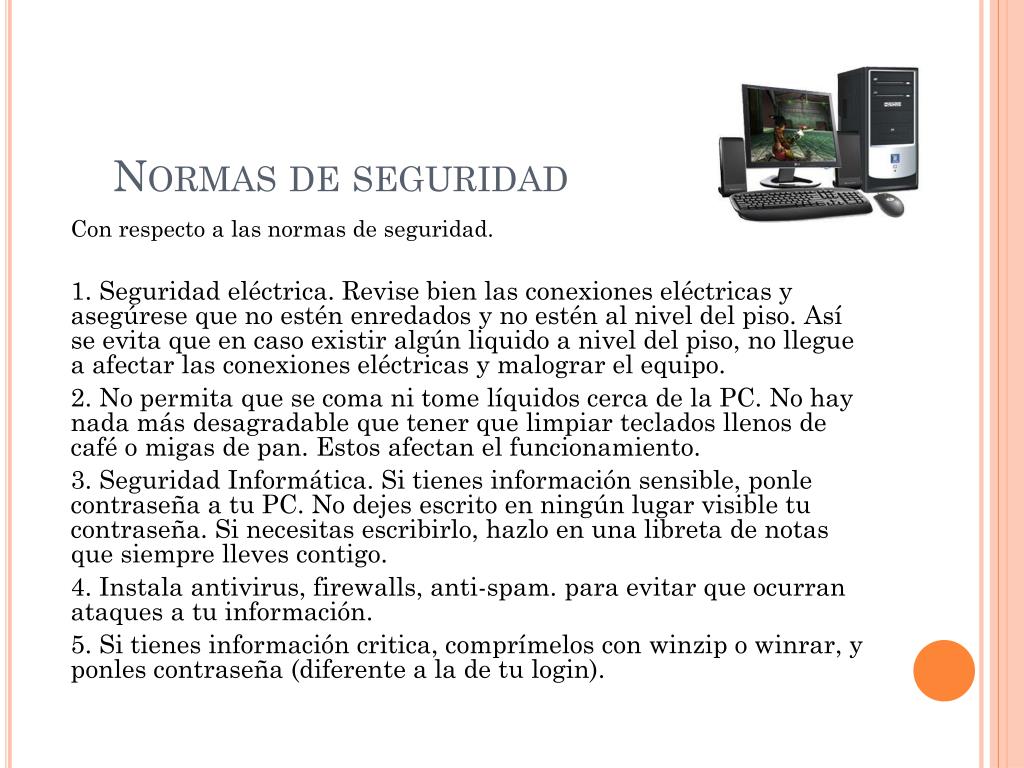

  20. Normas de seguridad Con respecto a las normas de seguridad. 1. Seguridad eléctrica. Revise bien las conexiones eléctricas y asegúrese que no estén enredados y no estén al nivel del piso. Así se evita que en caso existir algún liquido a nivel del piso, no llegue a afectar las conexiones eléctricas y malograr el equipo. 2. No permita que se coma ni tome líquidos cerca de la PC. No hay nada más desagradable que tener que limpiar teclados llenos de café o migas de pan. Estos afectan el funcionamiento. 3. Seguridad Informática. Si tienes información sensible, ponle contraseña a tu PC. No dejes escrito en ningún lugar visible tu contraseña. Si necesitas escribirlo, hazlo en una libreta de notas que siempre lleves contigo. 4. Instala antivirus, firewalls, anti-spam. para evitar que ocurran ataques a tu información. 5. Si tienes información critica, comprímelos con winzip o winrar, y ponles contraseña (diferente a la de tu login).
