Mechatronics’ Project

pete avatar
pete
13 diapositives · 1.3K Views · Jul 19, 2014

Mechatronics’ Project. Mechatronics’ Project. The hunter (a 3D tracking system). Team 6 Riccardo Castellani Edoardo Mura Andrea Pacilli. RADAR BASE - AIR PATROL. ECHO. PULSE. To Operator. The hunter. Part used: Ping sensor 2 servo motors Compass module Lcd Display Piezo speaker

Mechatronics’ Project - slide 1
01 / 13Mechatronics’ Project
1 / 17

Télécharger la présentation

Mechatronics’ Project
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Mechatronics’ Project Mechatronics’ Project The hunter (a 3D tracking system) Team 6 Riccardo Castellani Edoardo Mura Andrea Pacilli

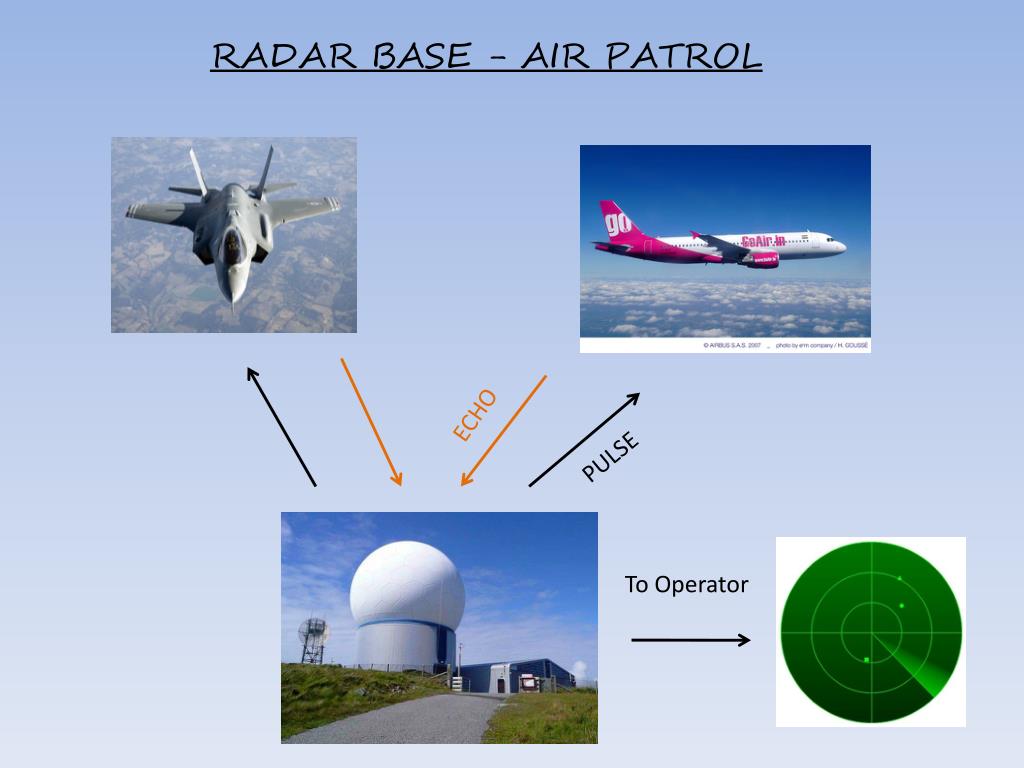

  2. RADAR BASE - AIR PATROL ECHO PULSE To Operator

  3. The hunter Part used: • Ping sensor • 2 servo motors • Compass module • Lcd Display • Piezo speaker • 2 555 timers • 2 push buttons

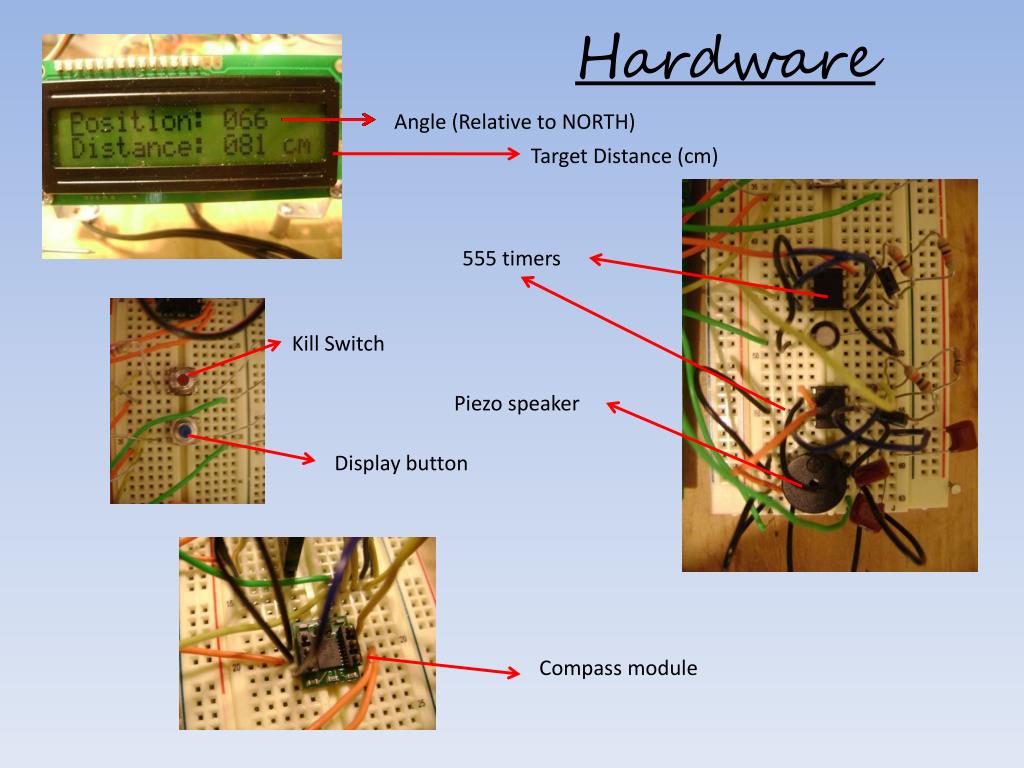

  4. Hardware Angle (Relative to NORTH) Target Distance (cm) 555 timers Kill Switch Piezo speaker Display button Compass module

  5. Algorithm’s approach: • First 2D • Implementation of the 2D algorithm adding the second axis • 3D square spiral

  6. Monitoring the motors’ position Number of pulses FOR timer=1 TO maxtimerL […] PULSOUT 14, lateral+deltaL PAUSE 30 […] NEXT Duration

  7. Rotation matrixes

  8. The position in space

  9. 555 timers’ cascade and piezo-speaker • R1 = R2 LOW if sweeping • Duty cycle: 50% • First 555: beeping rate (7Hz) Pin4 • Second 555: Piezo frequency(4kHz) HIGH if target acquired (both 555 are in astable configuration) BS2 7 Hz square wave ~ 4 kHz square wave

  10. BS2 – MATLAB serial communications • Purpose: • MATLAB to get data from BS2 Transmission settings: DATA RATE: 9600 bps PORT: COM6 (usb) TERMINATOR: ‘CR’ TIMEOUT: 0.1 (Matlab) (BS2) PING))) locks on target BS2 idles until MATLAB flags MATLAB flags to BS2: ready to get data! MATLAB constantly ‘listening’ BS2 transfers data to MATLAB (SEROUT 16,84,[DEC …,CR]) MATLAB stores data & processes it Plot

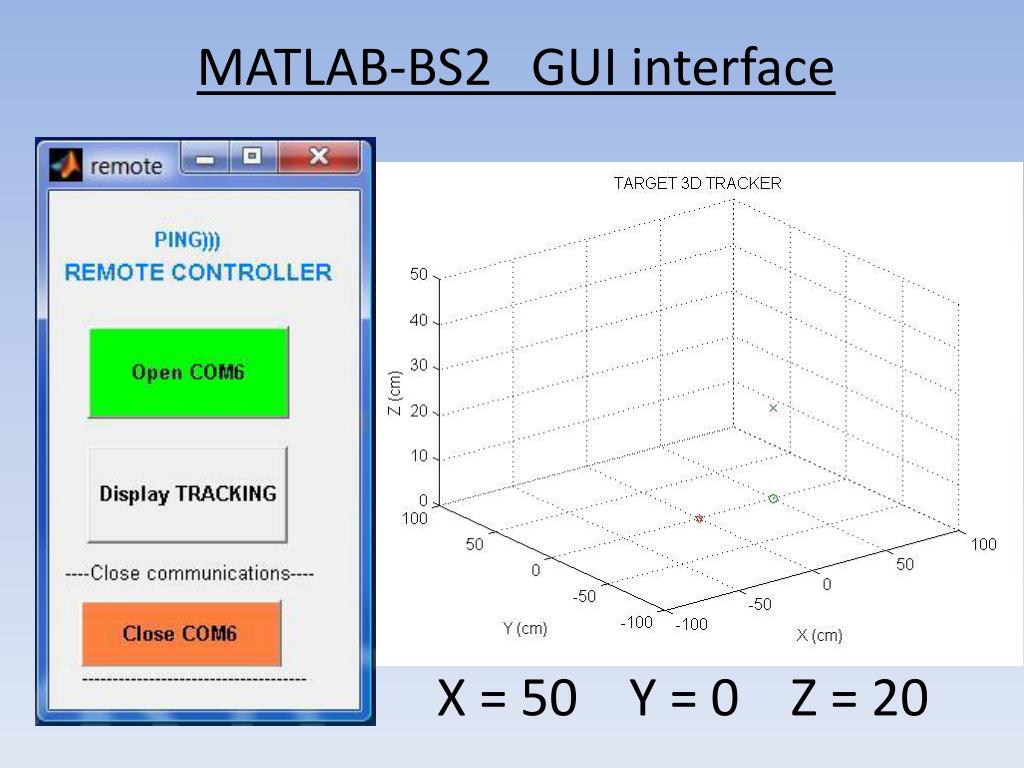

  11. MATLAB-BS2 GUI interface X = 50 Y = 0 Z = 20

  12. Algorithm 3D position Do […] Loop until (in the range of detection) For […] distance monitor […] Next Main loop 2nd loop Matlab SERIN 16,84,[DEC flag] SEROUT 16,84,[DEC partialAngleL ,CR] SEROUT 16,84,[DEC partialAngleA,CR] SEROUT 16,84,[DEC cmDistance,CR] Compass measurements and absolute angle 3rd loop

  13. Conclusions The main limitations of our project are basically due to: • Wide cone of the Ping sensor • Inertia of servos • Approximation while computing the variables Wide range of applications: • Alarm and position detection • On a robot to monitor surrounding space • Monitoring an open space
