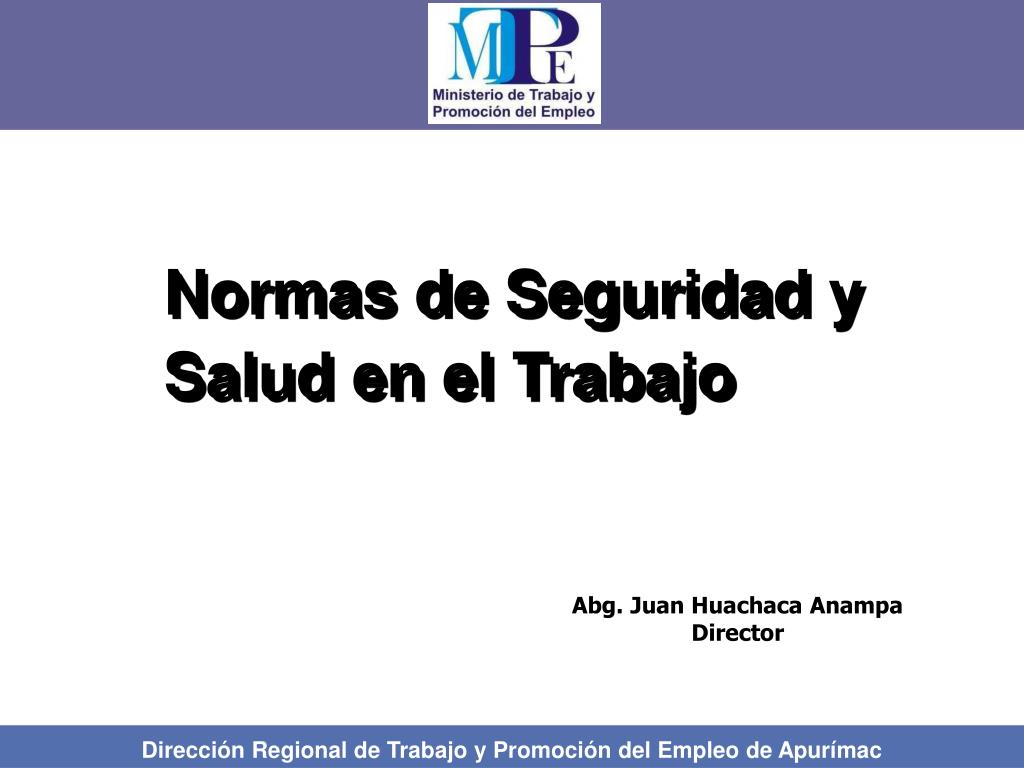

Normas de Seguridad y Salud en el Trabajo

1. Normas de Seguridad y Salud en el Trabajo Abg. Juan Huachaca Anampa Director Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

2. ¿ Qué norma de SST en Construcción están vigentes Ley General de Insp. Lab. 28806 Nueva de Seguridad y Salu en el trabajo Ley 29783 Normas Técnicas del Seguro Complementario de Trabajo de Riesgo D.S. 003-98-SA (15 Abril 98) Ley General de Inspección del Trabajo y Defensa del Trabajador Reglamento de Seguridad y Salud en el Trabajo D.S. 009-2005-TR Convenio Nro. 167 Seguridad y Salud en Construcción Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

3. SEGURIDAD DURANTE LA CONSTRUCCIÓN Norma Técnica de Edificación E-120 GENERALIDADES • Concordancia con R.S. Nº 021-83-TR • Aplicable a todo el ámbito de la construcción: Edificación, Obras Públicas, Obras de Montaje, y procesos de operación o transporte en obra • Plan de Seguridad y Salud integrado al proceso de construcción • Estándares de Seguridad y Salud y Procedimientos de Trabajo • Programa de Capacitación • Mecanismos de Supervisión y Control • Declaración de accidentes y enfermedades ocupacionales Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

4. SEGURIDAD DURANTE LA CONSTRUCCIÓN Norma Técnica de Edificación E-120 GENERALIDADES • Registro de índices de seguridad • Indice de Frecuencia • Indice de Gravedad • Indice de Accidentabilidad • Calificación de Empresas Contratistas • Evaluación de Plan de Seguridad y Salud para la obra • Indices de Seguridad de la Empresa • Historial de cumplimiento de Estándares de Seguridad • Equipos de Seguridad - Normas de Calidad Nacionales o Internacionales Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

5. SEGURIDAD DURANTE LA CONSTRUCCIÓN Norma Técnica de Edificación E-120 ACTIVIDADES ESPECIFICAS • Organización del ambiente de trabajo • Areas de circulación y acceso • Señalización • Almacenamiento de materiales • Trabajos con riesgo de caída • Escaleras y andamios • Sistemas de detención de caídas • Trabajos con equipos de izaje • Formación específica de operadores • Cargas máximas permitidas • Verificación de aparejos de izaje Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

6. SEGURIDAD DURANTE LA CONSTRUCCIÓN Norma Técnica de Edificación E-120 ACTIVIDADES ESPECIFICAS • Trabajos de excavación • Estudio de suelos en excavaciones profundas ( h>2.00m ) • Colocación de barandas en el perímetro de excavación • Trabajos de demolición • Planificación del trabajo • Apuntalamiento de elementos estructurales • Eliminación de escombros a través de canaletas cerradas • Obras de construcción pesada • Movimiento de tierras / explosivos • Construcciones hidráulicas • Montaje electromecánico Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

7. SEGURIDAD DURANTE LA CONSTRUCCIÓN Norma Técnica de Edificación E-120 ANEXOS • Botiquín básico de primeros auxilios • Código internacional de señales de seguridad • Código de señales para operaciones de izaje de cargas • Formatos para registro de accidentes e índices de seguridad Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

8. CONSTRUCCION CIVIL • Edificación incluidas las excavaciones • Las construcciones provisionales • Las transformaciones extructurales, la renovación, la reparación, el mantenimiento • La demolición de todo tipo de edificio • Obras de uso y servicio publico • Montaje electromecanico • Procesos de preparación, habilitación y transporte de materiales Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

9. Caracteristicas de la Industria de La Construccion • CORTA DURACION • DIVERSIDAD DE TAREAS • ALTA ROTACION DE PERSONAS • INFLUENCIA DEL CLIMA • ACTIVIDADES DE ALTO RIESGO • VARIACION EN EL ESPACIO TIEMPO Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

10. PRINCIPALES ASPECTOS DE SEGURIDAD Y SALUD A OBSERVAR EN OBRAS DE CONSTRUCCION CIVIL Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

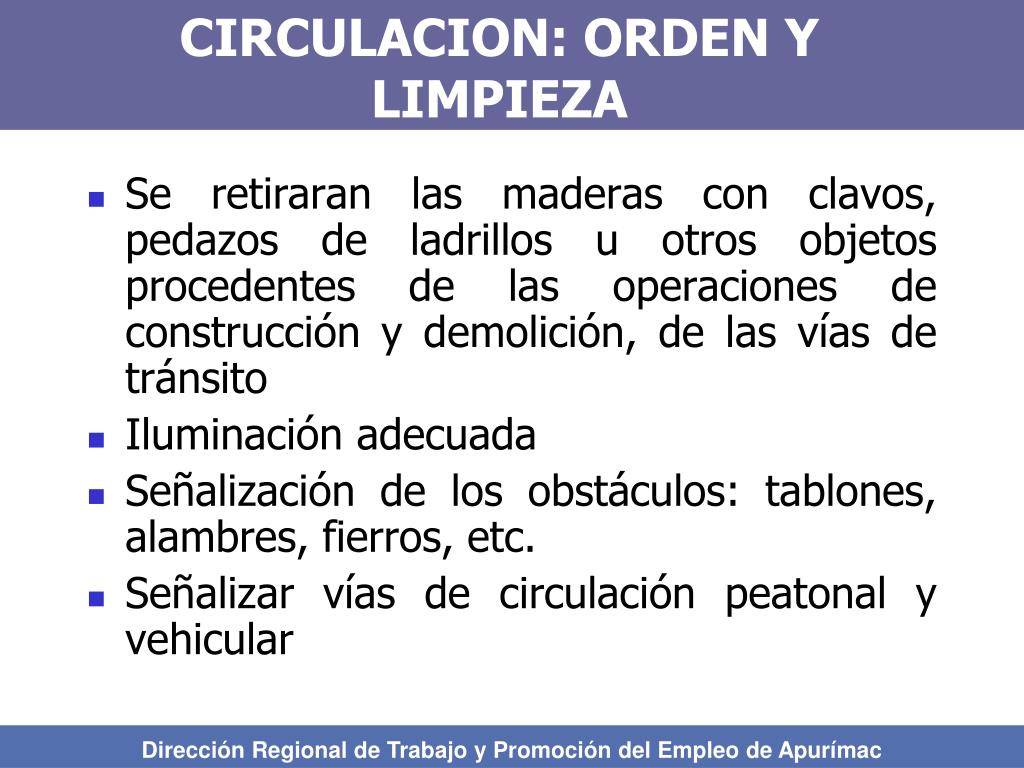

11. CIRCULACION: ORDEN Y LIMPIEZA • Se retiraran las maderas con clavos, pedazos de ladrillos u otros objetos procedentes de las operaciones de construcción y demolición, de las vías de tránsito • Iluminación adecuada • Señalización de los obstáculos: tablones, alambres, fierros, etc. • Señalizar vías de circulación peatonal y vehicular Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

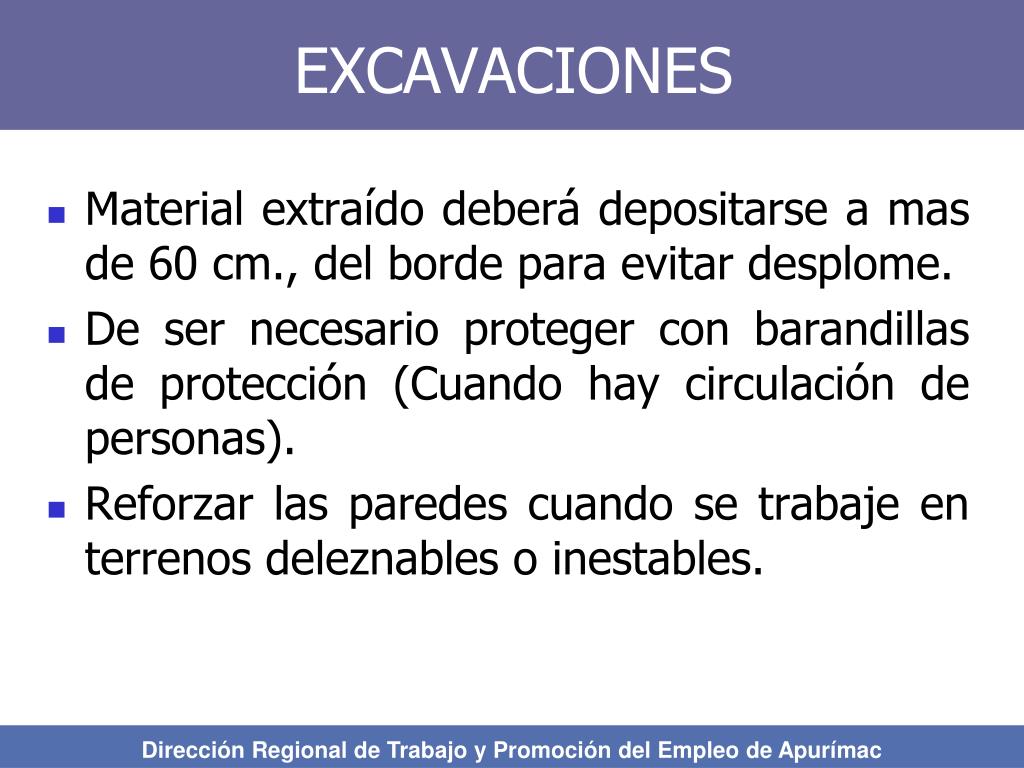

12. EXCAVACIONES • Material extraído deberá depositarse a mas de 60 cm., del borde para evitar desplome. • De ser necesario proteger con barandillas de protección (Cuando hay circulación de personas). • Reforzar las paredes cuando se trabaje en terrenos deleznables o inestables. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

13. RIESGO DE ALTURA • En los diferentes pisos se protegerá con barandas móviles los puntos de recepción de material de los elevadores. • Se dotara de arneses (cinturones de Seguridad) a los trabajadores encargados de recepcionar material, desencofrado. • Se protegerán todas las aberturas en los pisos y andamios que ofrezcan riesgo de caídas con barandas ubicadas a 90 cm., de altura del borde reforzado con otra protección horizontal ubicada a 45 cm.,(Fachadas, vacíos de ascensores, etc.) Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

14. RIESGO DE ALTURA • Los vacíos de las fachadas y ascensor se protegerán con barandas. • Los huecos existentes en los pisos que ofrecen riesgo de caída de altura se protegerán con tapas resistentes o se colocaran barandillas en todo su contorno provistos de roda pie • Se colocara marquesina protectora en la entrada salida de la obra para evitar accidentes por caída de objetos. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

15. MAQUINARIA • Todos los mecanismos de transmisión de potencia deberán protegerse con guantes • Los montacargas, tecles, grúas, etc., estarán prohibidos de transportar personal, debiéndose colocar un cartel visible de esta prohibición, donde figure la carga máxima que el equipo puede izar Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

16. ESCALERAS Y RAMPAS • Las escaleras de mano deberán estar ensambladas o encajadas en largueros de una sola pieza, no se utilizaran escaleras: que le falten peldaños, que estén rajadas, rotas y/o parchadas. • Las escaleras deberán tener una longitud que sobrepase 1 m. el punto de desembarco • Las escaleras provisionales, deberán tener un ancho mínimo de 60 cm., así como de barandas laterales y una inclinación no mayor de 60º • Las rampas provisionales deben tener un ancho mínimo de 60 cm., barandas laterales y una inclinación no mayor de 30º, en cada tramo debe contar con travesaños clavados Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

17. ANDAMIÓS • Los andamios en general, tanto los metálicos como los de madera, deberán contar con plataformas de trabajo no menor de 60 cm., de ancho, con barandas protectoras cuando se trabajen a más de 2 m de altura o en las proximidades de aberturas con riesgo de caídas • Esta prohibido usar como pie derecho materiales quebradizos • Los módulos se arriostraran entre si mediante crucetas en sus caras anterior y posterior y estarán anclados a la fachada en varios puntos. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

18. ANDAMIOS - Las cuerdas o cables de los andamios colgantes se anclaran a elementos resistentes del techo • Los andamios no deberán sobrecargarse y las cargas deberán repartirse equitativamente Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

19. Trabajos con equipos de izaje • Todo equipo de elevación y transporte será operado exclusivamente por personal que cuente con la formación adecuada para el manejo correcto del equipo. • El ascenso de personas sólo se realizará en equipos de elevación habilitados especialmente para tal fin. • Las tareas de armado y desarmado de las estructuras de los equipos de izar, serán realizadas bajo la responsabilidad de un Técnico competente, y por personal idóneo y con experiencia. • Los puntos de fijación y arriostramiento serán seleccionados de manera de asegurar la estabilidad del sistema de izar con un margen de seguridad. • Los equipos de izar que se construyan o importen, tendrán indicadas en lugar visible las recomendaciones de velocidad y operación de las cargas máximas y las condiciones especiales de instalación tales como contrapesos y fijación. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

20. Trabajos con equipos de izaje • No se deberá provocar sacudidas o aceleraciones bruscas durante las maniobras. • El levantamiento de la carga se hará en forma vertical. • No se remolcará equipos con la pluma. • No levantar cargas que se encuentren trabadas. • Dejar la pluma baja al terminar la tarea. • Al circular la grúa, lo hará con la pluma baja, siempre que las circunstancias del terreno lo permitan. • Al dejar la máquina, el operador bloqueará los controles y desconectará la llave principal. • Antes del inicio de las operaciones se deberá verificar el estado de conservación de estrobos, cadenas y ganchos. Esta verificación se hará siguiendo lo establecido en las recomendaciones del fabricante. • No se dejarán los aparatos de izar con carga suspendida. • Se prohíbe la permanencia y el pasaje de trabajadores en la “sombra de caída”. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

21. ELECTRICIDAD • Se colocaran interruptores diferenciales de alta (30 mA) y baja (300 mA) sensibilidad, en el tablero general de la obra, conectado al alumbrado el primero y a la maquinaria eléctrica el segundo • Se instalara puesta a tierra la maquinaria y equipos eléctricos. • El cableado debe estar ordenado y no se conducira por el suelo • No se usara cables pelados ni elementos con corrientes al descubierto. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

22. PROTECCION PERSONAL • Equipo básico de protección personal: Esta compuesto de la ropa de trabajo (según la estación), casco de seguridad, zapatos de seguridad (adicionalmente botas de jebe a los que laboran en lugares húmedos), • De acuerdo a la labor y cuando sea indispensable se dotara al trabajador de: arneses para trabajos en altura (superior a 2m), guantes (de acuerdo al riesgo), lentes (contra impactos de particulas), máscaras de protección (contra polvos , gases o vapores químicos) Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

23. SERVICIOS DE BIENESTAR INSTALACIONES PROVISIONALES • Comedor, Vestuario: Ambientes cercados y techados, para protegerlos de la lluvia, polvo y otros agentes naturales • Botiquin abastecido con medicamentos para primeros auxilios. • Agua potable para beber y para el aseo • En caso de existir material inflamable debera dotarse de equipos contra incendios • Cerco de limitación perimetrica • SS.HH. Conectados a la red publica o pozo septico Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

24. Plan de Seguridad y Salud • Toda obra de construcción, deberá contar con un Plan de Seguridad y Salud que garantice la integridad física y salud de sus trabajadores, sean estos de contratación directa o subcontrata y toda persona que de una u otra forma tenga acceso a la obra. • El plan de seguridad y salud, deberá integrarse al proceso de construcción. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

25. Estándares de Seguridad y Salud y procedimientos de trabajo • Previo a la elaboración de estándares y procedimientos de trabajo, se deberá hacer un análisis de riesgos de la obra, con el cual se identificarán los peligros asociados a cada una de las actividades y se propondrán las medidas preventivas para eliminar o controlar dichos peligros. Luego se identificarán los riesgos que por su magnitud, sean considerados “Riesgos Críticos” los mismos que deberán ser priorizados y atendidos en forma inmediata. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

26. Obras de infraestructura, excavaciones y demoliciones Excavaciones • Antes de iniciar las excavaciones se eliminarán todos los objetos que puedan desplomarse y que constituyen peligro para los trabajadores, tales como: árboles, rocas, rellenos, etcétera. • Toda excavación será aislada y protegida mediante cerramientos con barandas y otros sistemas adecuados, ubicados a una distancia del borde de acuerdo a la profundidad de la excavación, y en ningún caso a menos de 1 m. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

27. Obras de infraestructura, excavaciones y demoliciones • Si la profundidad de las excavaciones va a ser mayor de 2 m, se requiere contar con el estudio de mecánica de suelos que contengan las recomendaciones del proceso constructivo y que estén refrendadas por un ingeniero civil colegiado. • Si la excavación se realiza en la vía pública, la señalización será hecha con elementos de clara visibilidad durante el día, y con luces rojas en la noche, de modo que se advierta su presencia. • Si la excavación se efectúa al borde de una acera de vía pública, se deberá proteger la zona de excavación con barandas o defensas entabladas. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

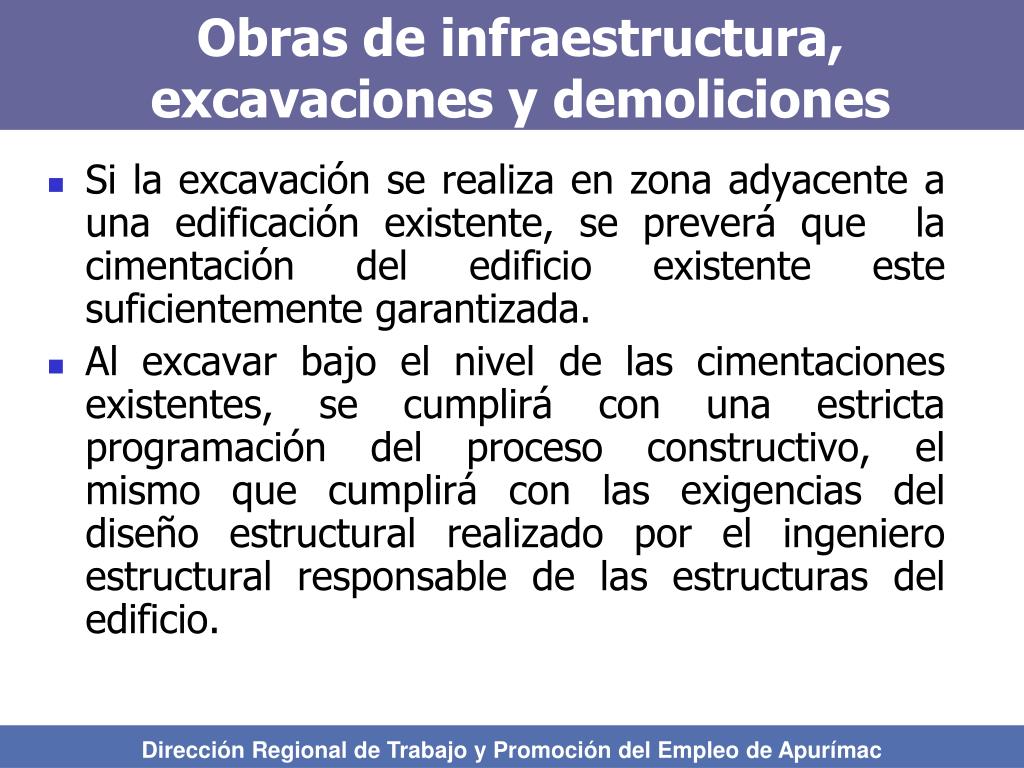

28. Obras de infraestructura, excavaciones y demoliciones • Si la excavación se realiza en zona adyacente a una edificación existente, se preverá que la cimentación del edificio existente este suficientemente garantizada. • Al excavar bajo el nivel de las cimentaciones existentes, se cumplirá con una estricta programación del proceso constructivo, el mismo que cumplirá con las exigencias del diseño estructural realizado por el ingeniero estructural responsable de las estructuras del edificio. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

29. Obras de infraestructura, excavaciones y demoliciones • Para profundidades mayores de 2 m, el acceso a las zanjas se hará siempre con el uso de escaleras portátiles. • En ningún caso el personal obrero que participe en labores de excavación, podrá hacerlo sin el uso de los elementos de protección adecuados y, específicamente, el casco de seguridad. • Cuando sea necesario instalar tuberías o equipos dentro de la zanja, estará prohibida la permanencia de personal obrero bajo la vertical del equipo o tubería a instalarse. • Durante la operación de relleno de la zanja, se prohibirá la permanencia de personal obrero dentro de la zanja. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

30. Obras de infraestructura, excavaciones y demoliciones • Demoliciones • Antes del inicio de la demolición se elaborará un ordenamiento y planificación de la obra, la que contará con las medidas de protección de las zonas adyacentes a la demolición. • Todas las estructuras colindantes a la zona de demolición serán debidamente protegidas y apuntaladas cuando la secuencia de la demolición elimine zonas de sustentación de estructuras vecinas. • La eliminación de los materiales provenientes de los niveles altos de la estructura demolida, se ejecutará a través de canaletas cerradas que descarguen directamente sobre los camiones usados en la eliminación, o en recipientes especiales de almacenaje. Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

31. Obras de infraestructura, excavaciones y demoliciones • Se limitará la zona de tránsito del público y las zonas de descarga, señalizando, o si fuese necesario, cerrando los puntos de descarga y carguío de desmonte. • Los equipos de carguío y de eliminación circularán en un espacio suficientemente despejados y libre de circulación de vehículos ajenos al trabajo. • El acceso a la zona de trabajo se realizará por escaleras provisionales que cuenten con los elementos de seguridad adecuados (barandas, descansos). Dirección Regional de Trabajo y Promoción del Empleo de Apurímac

32. GRACIAS Dirección Regional de Trabajo y Promoción del Empleo de Apurímac
