Обнинск 2006 г.

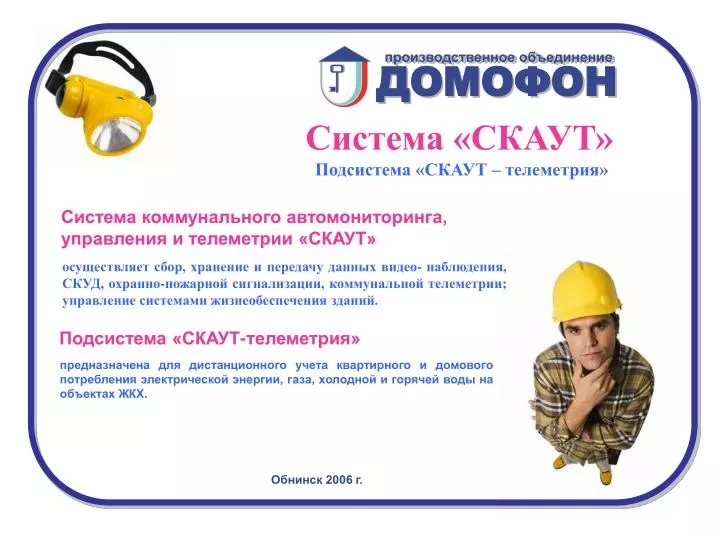

1. производственное объединение • ДОМОФОН Система «СКАУТ» Подсистема«СКАУТ – телеметрия» Система коммунального автомониторинга, управления и телеметрии «СКАУТ» осуществляет сбор, хранение и передачу данных видео- наблюдения, СКУД, охранно-пожарной сигнализации, коммунальной телеметрии; управление системами жизнеобеспечения зданий. Подсистема «СКАУТ-телеметрия» предназначена для дистанционного учета квартирного и домового потребления электрической энергии, газа, холодной и горячей воды на объектах ЖКХ. Обнинск 2006 г.

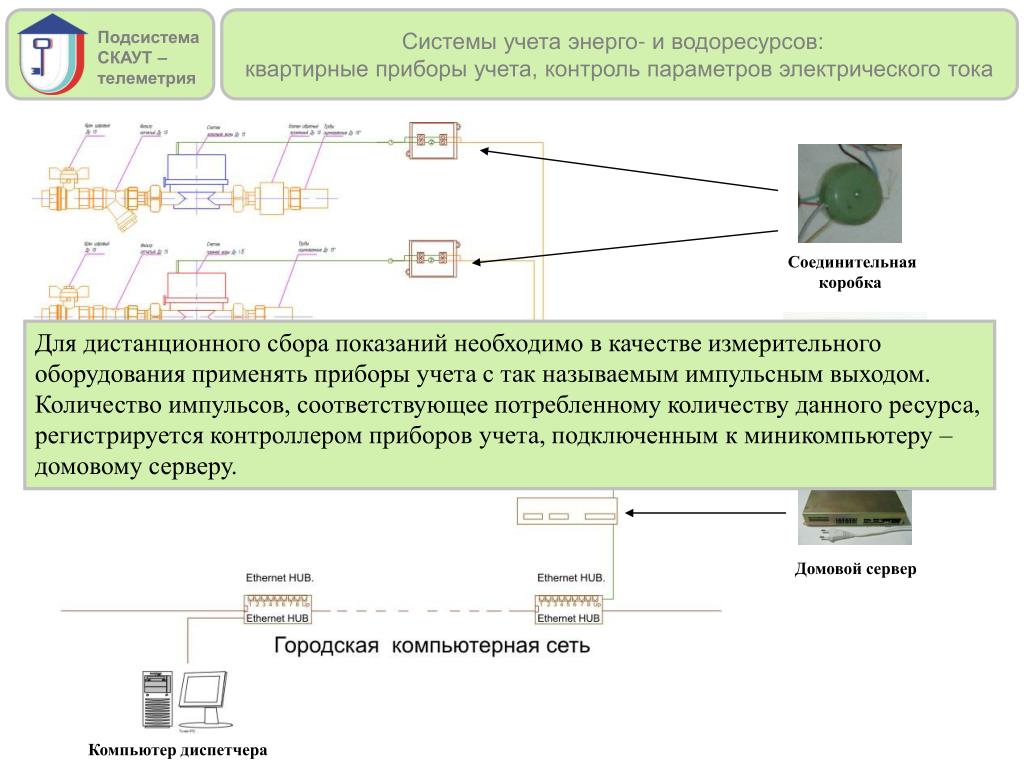

2. Подсистема СКАУТ – телеметрия Системы учета энерго- и водоресурсов: квартирные приборы учета, контроль параметров электрического тока Соединительная коробка Для дистанционного сбора показаний необходимо в качестве измерительного оборудования применять приборы учета с так называемым импульсным выходом. Количество импульсов, соответствующее потребленному количеству данного ресурса, регистрируется контроллером приборов учета, подключенным к миникомпьютеру – домовому серверу. Контроллер приборов учета Домовой сервер Компьютер диспетчера

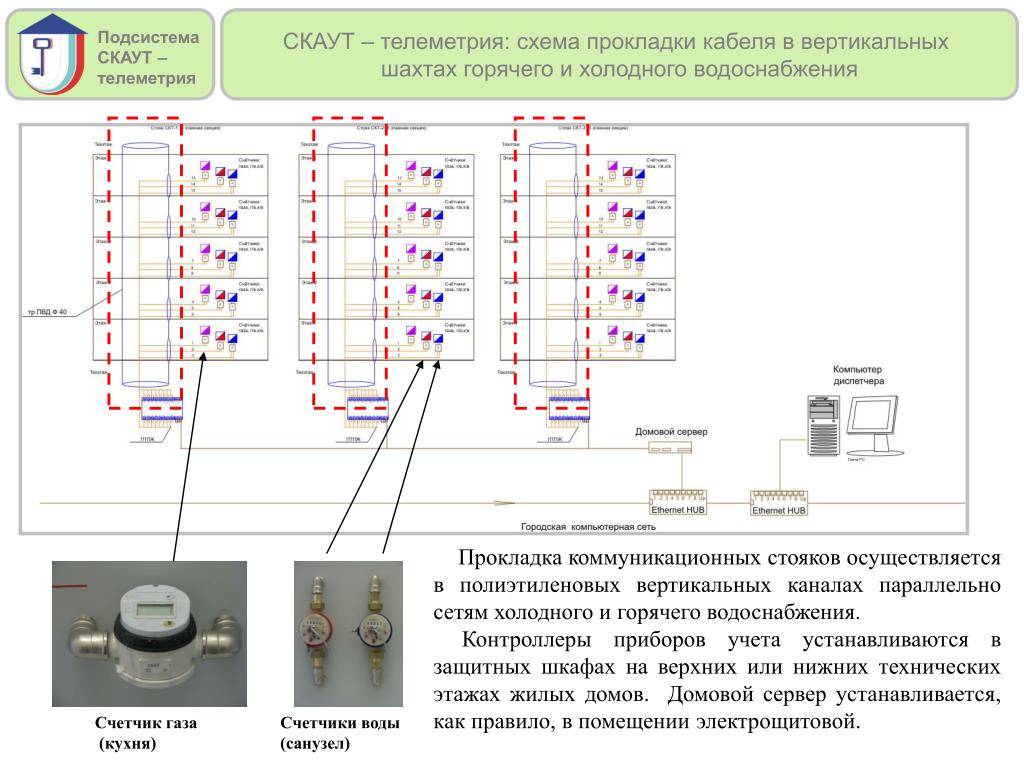

3. Подсистема СКАУТ – телеметрия СКАУТ – телеметрия: схема прокладки кабеля в вертикальных шахтах горячего и холодного водоснабжения Прокладка коммуникационных стояков осуществляется в полиэтиленовых вертикальных каналах параллельно сетям холодного и горячего водоснабжения. Контроллеры приборов учета устанавливаются в защитных шкафах на верхних или нижних технических этажах жилых домов. Домовой сервер устанавливается, как правило, в помещении электрощитовой. Счетчик газа (кухня) Счетчики воды (санузел)

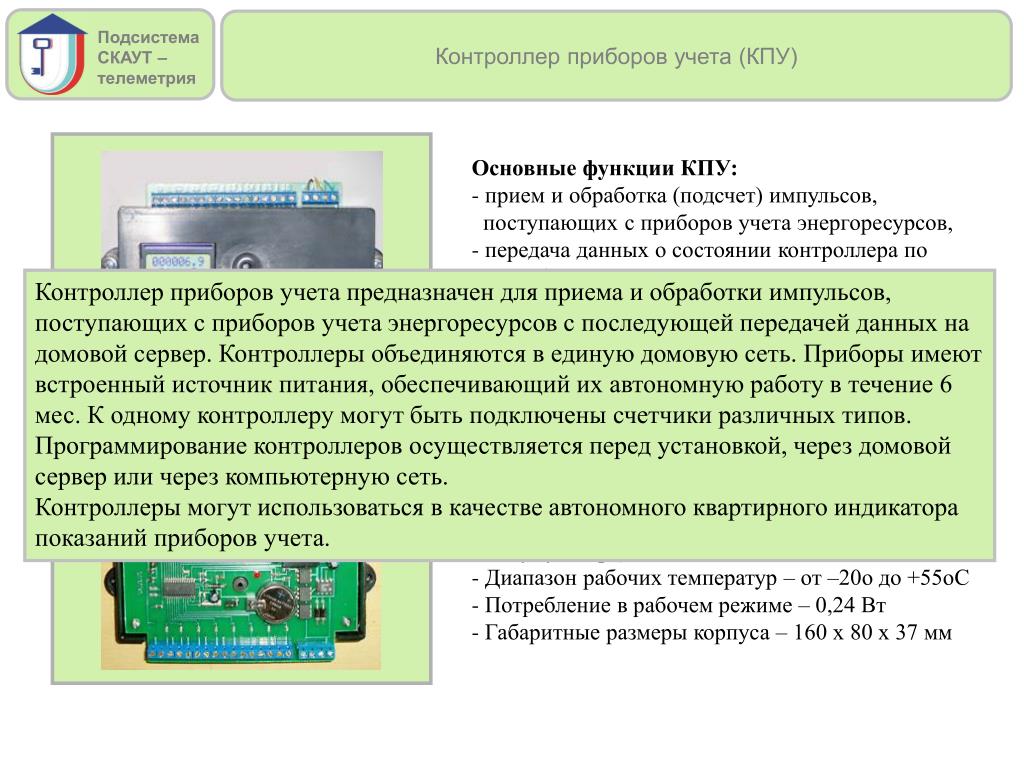

4. Подсистема СКАУТ – телеметрия Контроллер приборов учета (КПУ) • Основные функции КПУ: • прием и обработка (подсчет) импульсов, • поступающих с приборов учета энергоресурсов, • передача данных о состоянии контроллера по • интерфейсу RS-485 в домовой сервер, • индикация текущих показаний приборов учета • (для модификации «СКАУТ-КПУ-Д») • Основные технические характеристики КПУ: • - Количество импульсных входов – 16 • - Ресурс энергонезависимой памяти – 30 лет • - Интерфейс – RS-485 • Электропитание - по линии связи 8 – 15 В • или автономное (30 суток от встроенного • аккумулятора) • - Диапазон рабочих температур – от –20о до +55оС • - Потребление в рабочем режиме – 0,24 Вт • - Габаритные размеры корпуса – 160 х 80 х 37 мм Контроллер приборов учета предназначен для приема и обработки импульсов, поступающих с приборов учета энергоресурсов с последующей передачей данных на домовой сервер. Контроллеры объединяются в единую домовую сеть. Приборы имеют встроенный источник питания, обеспечивающий их автономную работу в течение 6 мес. К одному контроллеру могут быть подключены счетчики различных типов. Программирование контроллеров осуществляется перед установкой, через домовой сервер или через компьютерную сеть. Контроллеры могут использоваться в качестве автономного квартирного индикатора показаний приборов учета.

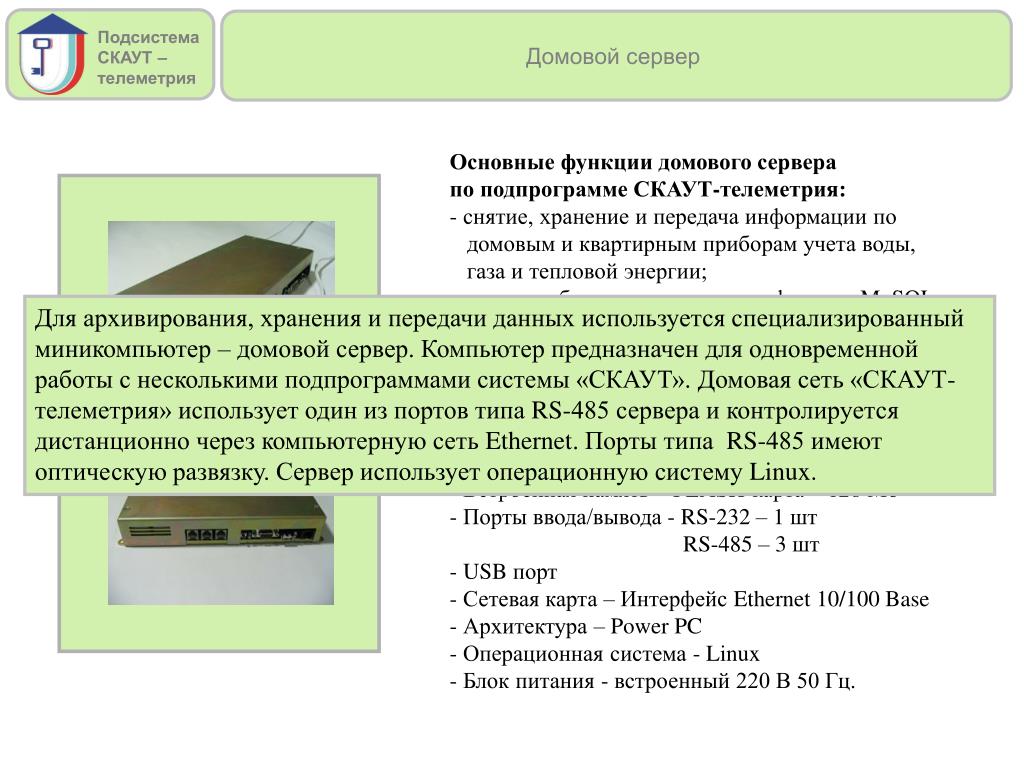

5. Подсистема СКАУТ – телеметрия Домовой сервер • Основные функции домового сервера • по подпрограмме СКАУТ-телеметрия: • снятие, хранение и передача информации по • домовым и квартирным приборам учета воды, • газа и тепловой энергии; • - хранение баз данных по дому в формате MySQL; • формирование домовой WEB – страницы. • Основные технические характеристики: • - Габаритные размеры – 250 х 107 х 40 мм • - Процессор – МРС 5200, 400 MHz • - Оперативная память – 64 Мб • Встроенная память – FLASH-карта – 128 Мб • Порты ввода/вывода - RS-232 – 1 шт • RS-485 – 3шт • USB порт • Сетевая карта – Интерфейс Ethernet 10/100 Base • Архитектура – Power PC • Операционная система - Linux • - Блок питания - встроенный 220 В 50 Гц. Для архивирования, хранения и передачи данных используется специализированный миникомпьютер – домовой сервер. Компьютер предназначен для одновременной работы с несколькими подпрограммами системы «СКАУТ». Домовая сеть «СКАУТ-телеметрия» использует один из портов типа RS-485 сервера и контролируется дистанционно через компьютерную сеть Ethernet. Порты типа RS-485 имеют оптическую развязку. Сервер использует операционную систему Linux.

6. Подсистема СКАУТ – телеметрия АРМ диспетчера • Автоматизированное рабочее место диспетчера (АРМД) • представляет собой стандартный персональный компьютер с установленным программным обеспечением СКАУТ.АРМД, предназначенным для: • начального конфигурирования системы: • регистрации контроллеров в домовой сети; • установки первичных показаний приборов учета, регистрируемых контроллерами. • интерактивного управления работой контроллеров • и распоряжения их архивной информацией; • непрерывного мониторинга работоспособности домовых контроллеров и домового сервера и наличия электропитания. • снятия и первичной обработки показаний приборов учета; формирования файлов данных для информационно – расчетных центров. Контроль сети и обработка данных осуществляется диспетчером. АРМ диспетчера представляет собой стандартный персональный компьютер с установленным программным обеспечением. Программа позволяет вносить изменения в базы данных при плановых и аварийных заменах приборов учета, выявлять возможные утечки или несанкционированные подключения.

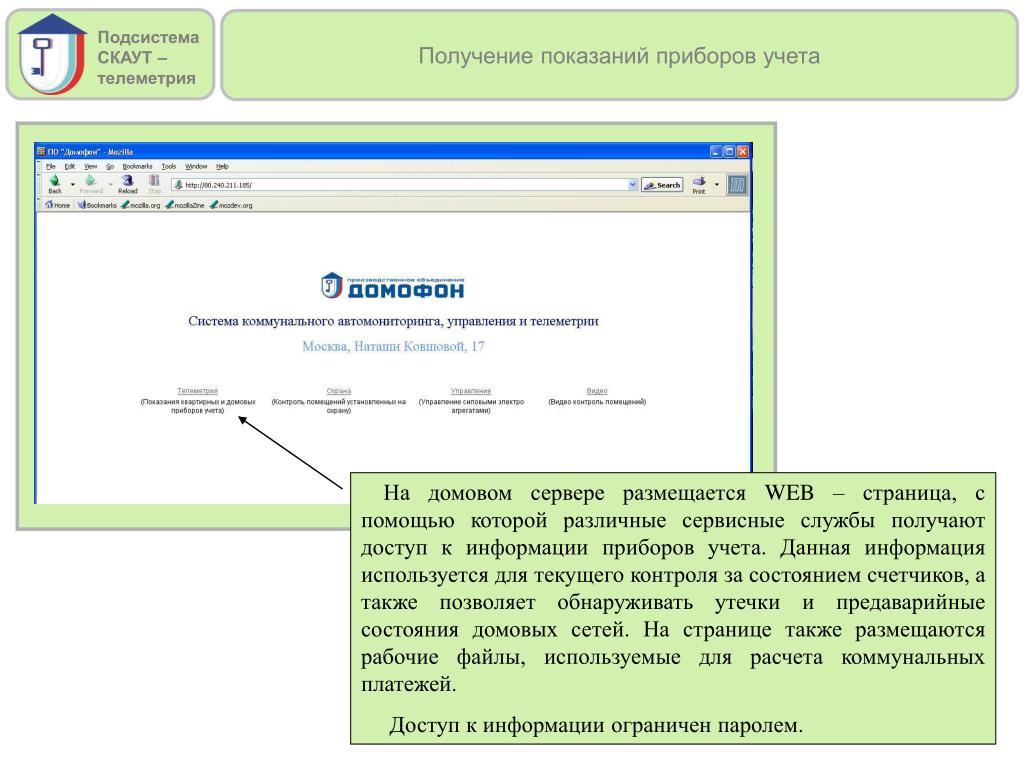

7. Подсистема СКАУТ – телеметрия Получение показаний приборов учета На домовом сервере размещается WEB – страница, с помощью которой различные сервисные службы получают доступ к информации приборов учета. Данная информация используется для текущего контроля за состоянием счетчиков, а также позволяет обнаруживать утечки и предаварийные состояния домовых сетей. На странице также размещаются рабочие файлы, используемые для расчета коммунальных платежей. Доступ к информации ограничен паролем.

8. Подсистема СКАУТ – телеметрия Объекты с установленной системой «СКАУТ-телеметрия», г. Москва Подсистема «Скаут-телеметрия» уже установлена и успешно работает в жилых домах города Москвы на улицах Большая Очаковская, Натальи Ковшовой и в 1-ом Очаковском переулке. г. Москва, 1-й Очаковский переулок, 3 IP адрес:81.13.81.146 г. Москва, ул. Очаковская, 28 IP адрес: 80.240.211.153 г. Москва, ул. Натальи Ковшовой, 17 IP адрес: 80.240.211.185

9. Подсистема СКАУТ – телеметрия Формат показаний приборов учета По показаниям квартирных и домовых приборов учета формируются таблицы потребления, которые в виде файла Excel размещаются на домовом сервере. Для информационно-расчетных центров файл данных имеет специально согласованный текстовый формат.

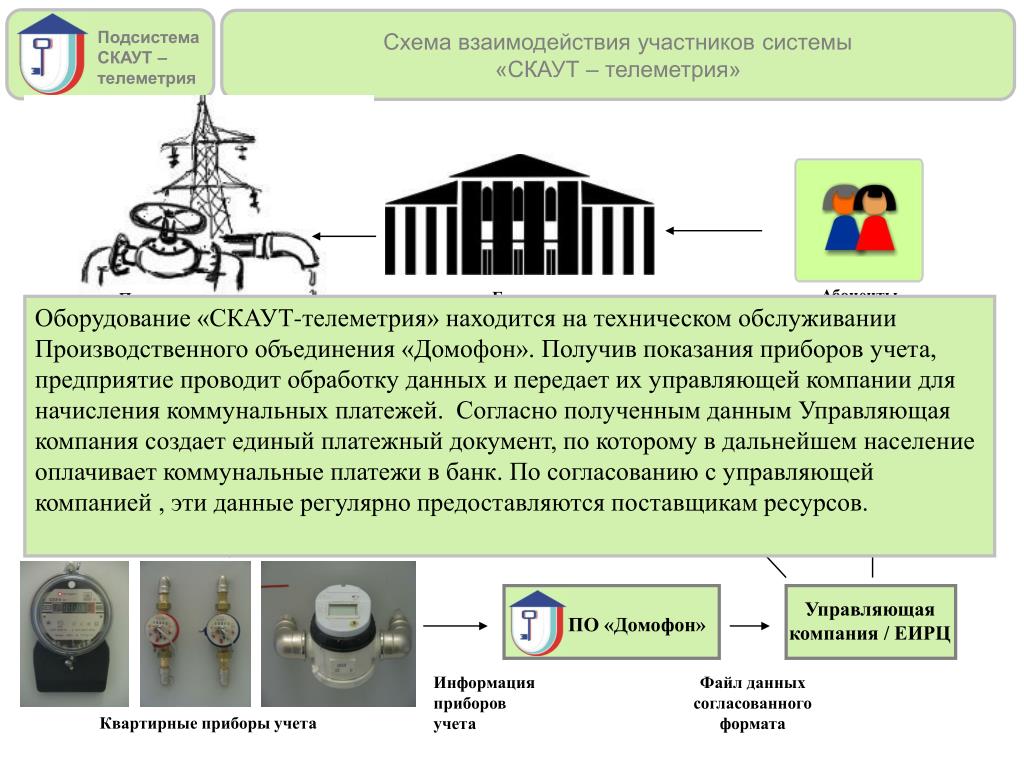

10. Подсистема СКАУТ – телеметрия Абоненты Банк Поставщики ресурсов Расчеты с поставщиками ресурсов Единый платежный документ Домовые приборы учета Управляющая компания / ЕИРЦ ПО «Домофон» Информация приборов учета Файл данных согласованного формата Квартирные приборы учета Схема взаимодействия участников системы «СКАУТ – телеметрия» Оборудование «СКАУТ-телеметрия» находится на техническом обслуживании Производственного объединения «Домофон». Получив показания приборов учета, предприятие проводит обработку данных и передает их управляющей компании для начисления коммунальных платежей. Согласно полученным данным Управляющая компания создает единый платежный документ, по которому в дальнейшем население оплачивает коммунальные платежи в банк. По согласованию с управляющей компанией , эти данные регулярно предоставляются поставщикам ресурсов.

11. производственное объединение ДОМОФОН проектирование, монтаж и сервисное обслуживание домофонных систем, систем коммунального видеонаблюдения и телеметрии г. Калуга т. (4842) 56-59-10 г. Балабаново т. (48438) 6-15-17 г. Наро-Фоминск т. (49634) 4-46-46 г. Малоярославец т. (48431) 2-32-84 г. Белоусово т. (48432) 5-77-97 249038, Калужская область, г. Обнинск, пр. Ленина, 82 тел.: (48439) 4-99-88, 6-64-14 факс: (48439) 4-99-88 www: www.domofon.net email: domofon@obninsk.com г. Москва т. (495) 786-64-94
