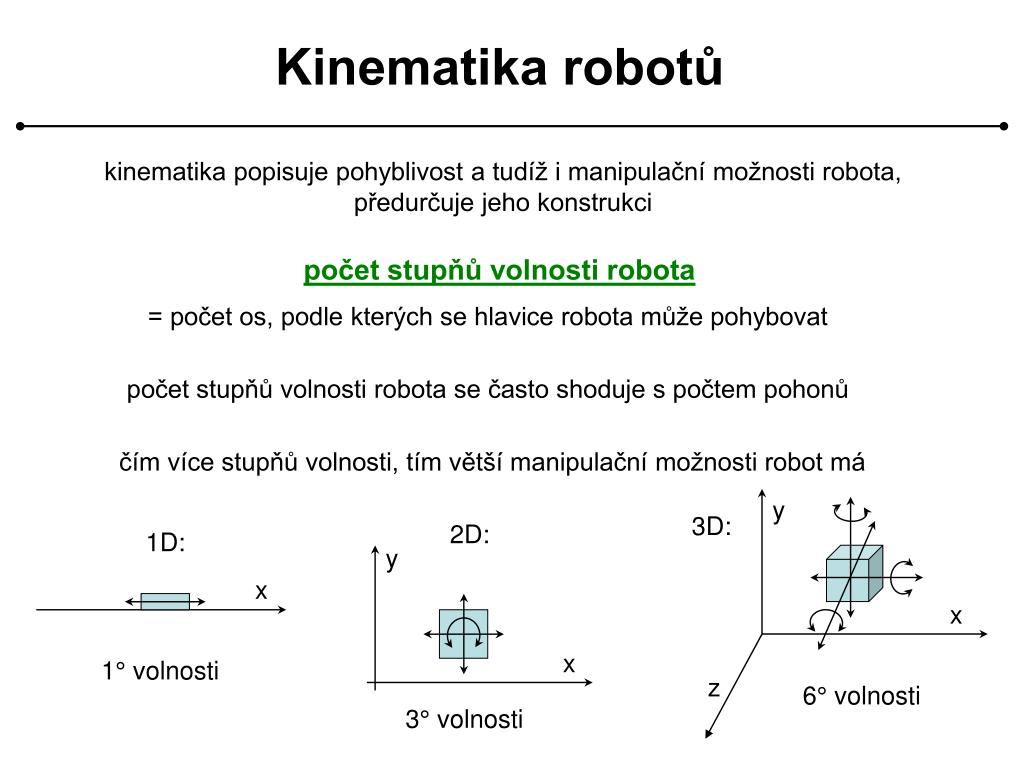

  1. Kinematika robotů kinematika popisuje pohyblivost a tudíž i manipulační možnosti robota, předurčuje jeho konstrukci počet stupňů volnosti robota = počet os, podle kterých se hlavice robota může pohybovat počet stupňů volnosti robota se často shoduje s počtem pohonů čím více stupňů volnosti, tím větší manipulační možnosti robot má y 3D: 2D: 1D: y x x x 1° volnosti z 6° volnosti 3° volnosti

  2. pokud má robot volně manipulovat s tělesem, musí mít v daném prostoru tolik stupňů volnosti, jako těleso pokud má robot více stupňů volnosti, než je v daném prostoru nutné, je tzv. redundantní (tzn. má nadbytečné stupně volnosti, nadbytečné pohony) př.: lidská ruka: • redundantnost vede k větší pohyblivosti

  3. Základní kinematické dvojice kinematická dvojice = dvě tělesa, pohyblivě spojená a) translační (posuvné) dvojice • suportové uložení • smykadlové uložení • teleskopické uložení

  4. b) rotační dvojice • otočné uložení • kyvné uložení

  5. Druhy robotů podle kinematiky podle uspořádání prvních několika kinematických dvojic robotů můžeme rozlišovat: • TTT = tři translační (posuvné) dvojice – pracovní prostor má tvar krychle • RTT = 1x rotační, 2x translační dvojice – pracovní prostor tvaru válce • RRT = 2x rotační, 1x translační dvojice – pracovní prostor tvaru koule • RRR = tři rotační dvojice – pracovní prostor má tzv. torusový tvar

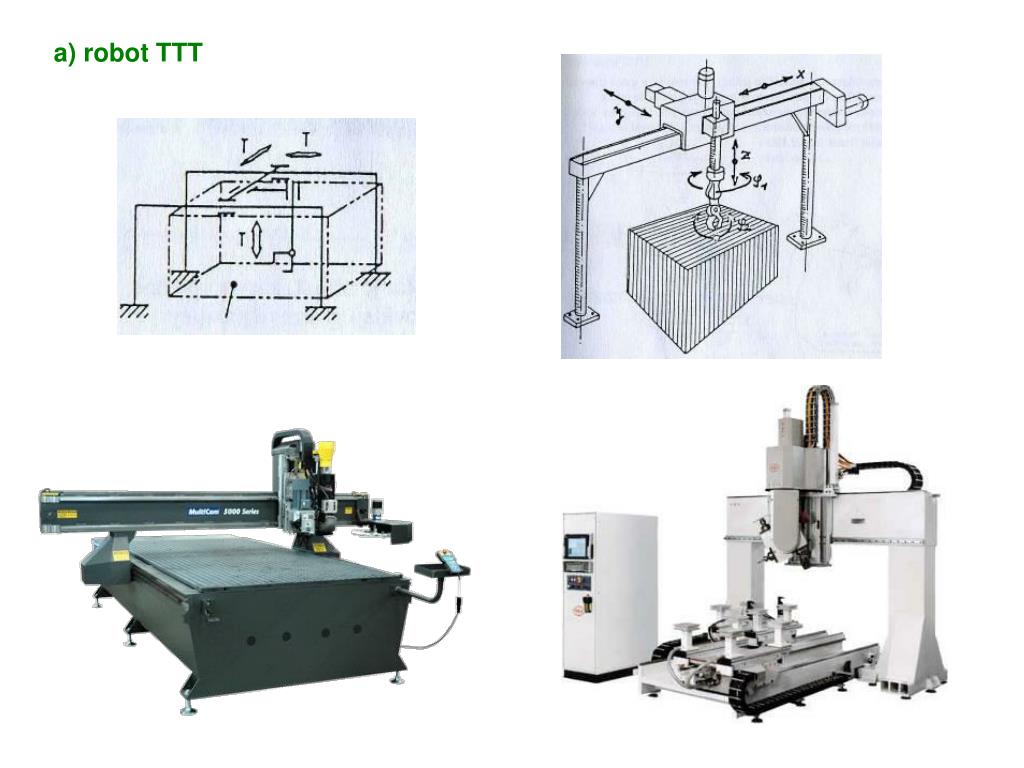

  6. a) robot TTT

  7. b) robot RTT robot Versatran

  8. c) robot RRT nebo: robot Scara robot Unimate

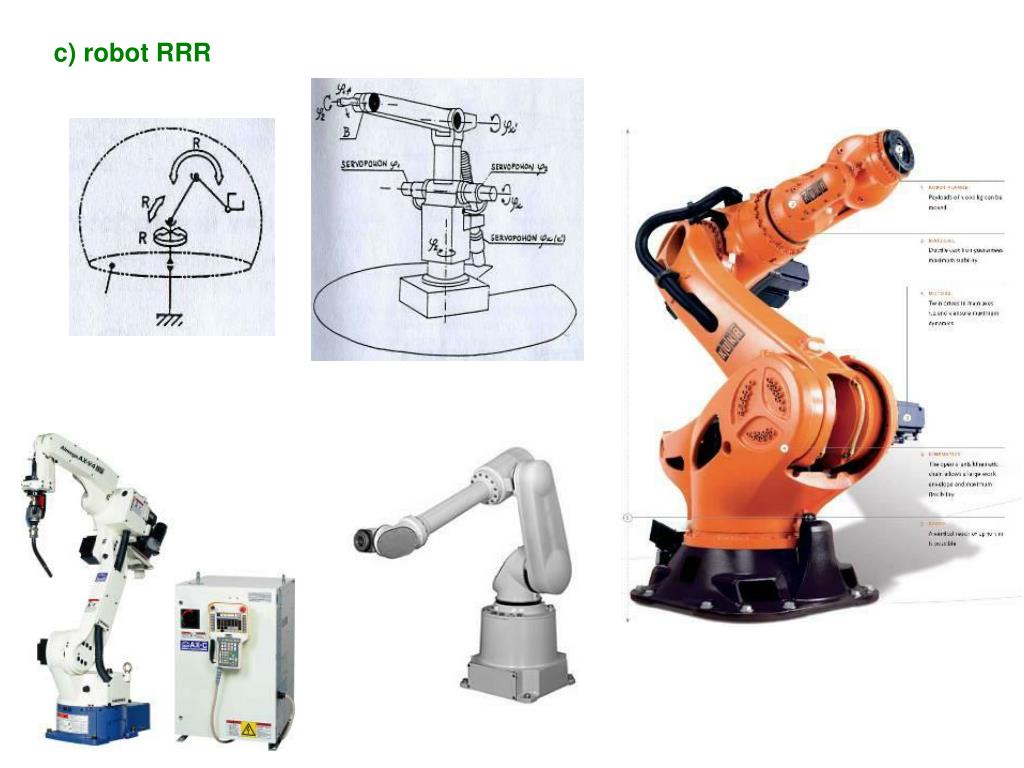

  9. c) robot RRR
