VTC products introduction Digital Probe Gauge Aligner

1. VTC products introductionDigital Probe Gauge Aligner

2. The advantage of DPGA • No consume parts. • Do not need maintenance. • Easy to set up. • Easy to operation for learner. • Highest efficiency of probe position repair. • Universal use in any probe card type • Humanity viewfinder for probe status.

3. Digital Probe Gauge Aligner

4. Characteristic • 藉由軟體功能可自動拉出參考基準線作出對位用

5. 藉由軟體影像處理技術 (Sub Pixel )，可將對位點放大至光學倍率 5X ~ 8 X

6. 透過高影像倍率，可更精準的將針位調整到指定的圖像座標內。透過高影像倍率，可更精準的將針位調整到指定的圖像座標內。

7. 完成後相對的 UI 介面將會展現在視窗旁邊，並會有簡單的確認功能 。

8. 輕巧便於攜帶與組合 • 採用模組化主機 • 重量僅 2 ~ 3 KG • 可設在任何工作桌上 • 此系統將包含: (optional) • 固定ＣＣＤ鏡頭專用工作台 • LCD環型光源 • X Y table • 夾治具、固定架等設計製作

9. 功能操作與介面說明Operation Mode

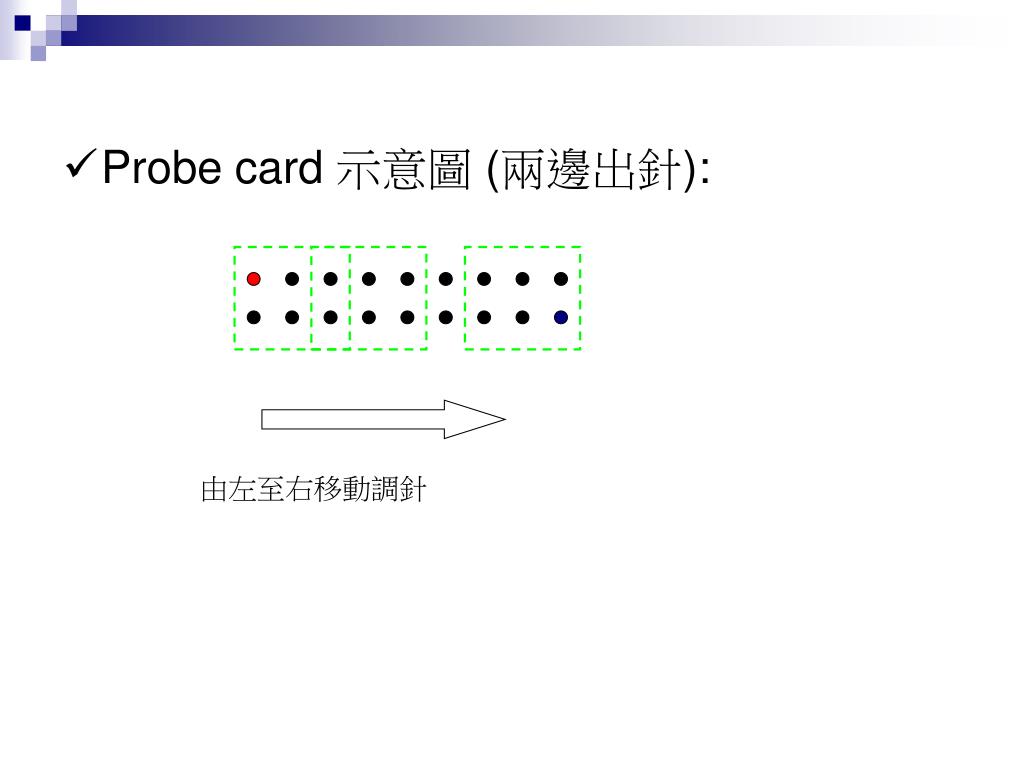

10. Probe card 示意圖 (兩邊出針): 由左至右移動調針

11. 對位模式: (1). 近距離水平探針粗對 (顯示對位輔助水平線, 左右移動 table 水平粗對位): (2). 最遠端對角探針細對 (對角線遠距離移動對位):

12. 3 4 5 1 2 3 2 3 4 5 1 8 9 10 6 7 8 7 8 9 10 6 2 3 4 5 1 7 8 9 10 6 調針模式: 調針畫面步驟一: 調針畫面步驟二: 調完畫面內所有針後按 [下ㄧ畫面] 並手動移動 table 向左至下ㄧ畫面位置:
