  1. Pre-SIm,Post-Sim

  2. Schematic 進去工作站主畫面

  3. Schematic 要進去Cadance,先Source在輸入icfb &

  4. Schematic 進入Cadence之後會看到的主畫面

  5. Schematic 先建一個Library

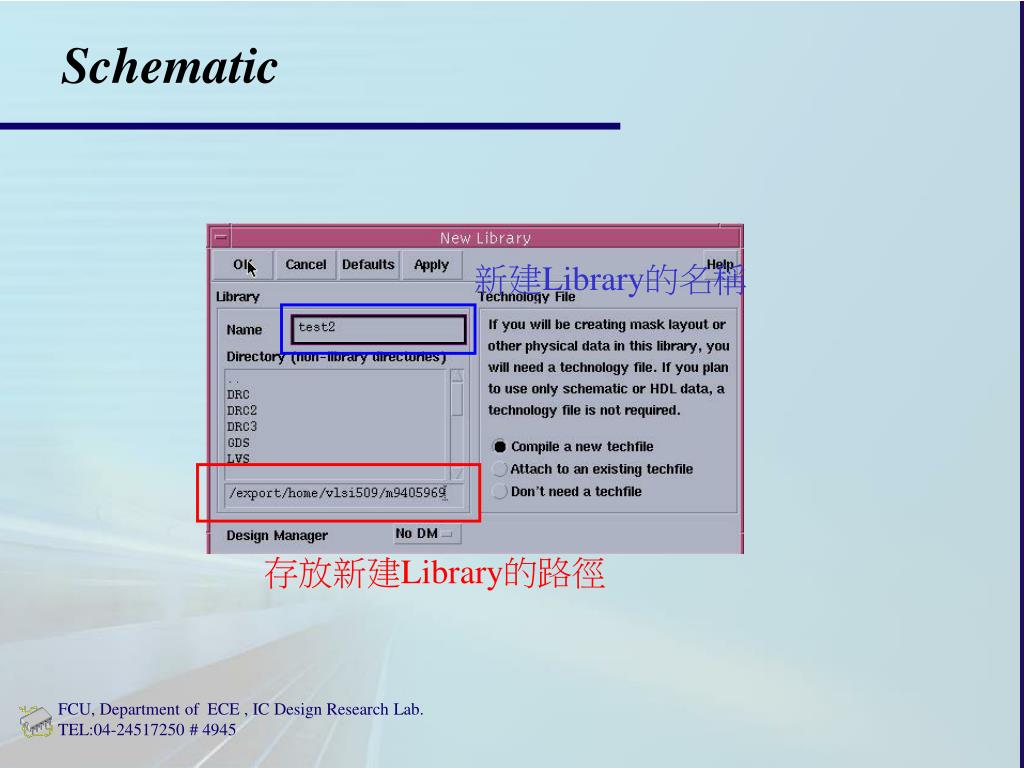

  6. Schematic 新建Library的名稱 存放新建Library的路徑

  7. Schematic 要將路徑指向製程檔

  8. Schematic 如果設定成功會有成功的訊息。

  9. Schematic 建好Library之後,開始新建一個Cellview。 要先選擇Cellview要存放的Library,還有Cell的名子。確定之後按OK

  10. Schematic 設定完之後會看到的主畫面

  11. Schematic 從主畫面中要加入元件點選左邊的紅色框框,出現新的視窗中點選右邊的紅色框框。

  12. Schematic 再左邊的視窗中選取所需元件的Library,在中間的視窗選取所需的Cell,在右邊的視窗中選取架構。

  13. Schematic 選取PMOS;在紅色框框中有Cell的資訊,在藍色框框中可以設定電晶體的並聯數與電晶體的長寬。

  14. Schematic 當設定好之後在把元件擺放到主畫面中,若是發現設定有錯誤可以點選要修改的元件點q,及可回到設定的視窗。

  15. Schematic 擺放完PMOS之後,之後選取NMOS。

  16. Schematic 與PMOS一樣紅色框框中顯示的是Cell的資訊,藍色框框中設定參數。

  17. Schematic 除了元件之後要增加輸入與輸出的Pin腳 從藍色框框中選取式Output、Input

  18. Schematic

  19. Schematic 除了輸入、輸出與電晶體之外還要加上電源與接地。

  20. 把元件擺放好之後,選取紅色框框中的按鍵做連線。把元件擺放好之後,選取紅色框框中的按鍵做連線。 Schematic

  21. Schematic 如果連線方面有錯誤或是警告會有訊息顯示。 若是沒有錯誤就會顯示出存檔成功

  22. CDLOut 要將電路圖轉成HSPICE用的連線檔

  23. CDLOut 在這個視窗中可以設定要轉檔的元件與轉檔之後的名稱與存放路徑

  24. CDLOut 點選上頁的Library Browser,可以選取之前畫好電路圖的存放位置。

  25. CDLOut 可以從紅色框框中設定轉檔出來的名稱與存檔位置。

  26. CDLOut 若是轉檔過程中發生錯誤會出現錯誤訊息,可以去設定存檔的資料夾中找尋.log的檔案。

  27. CDLOut 檔案之中會有錯誤地說明,找到錯誤之後把錯誤修正再從新轉檔。

  28. CDLOut 若是沒有錯誤之後就會有轉檔成功的訊息出現。

  29. CDLOut 可以去資料夾中看設定的名稱的檔案,裡面已經有寫好的SPICE檔案。

  30. Layout 在做完Pre-Simulate之後可以開始畫Layout。

  31. Layout 我所使用的Layout軟體是Laker。這是其主畫面。

  32. Layout 一開始必須新建一個Library 新建Library會出現右邊的視窗,在紅色框框中必須設定製程檔,在藍色框框中則是設定Library的存放位置。

  33. Layout 建完Library後開始新建一個Cell,點選之後會出現右邊的視窗。要選擇Cell的存放的Library與Cell的名稱。

  34. Layout 設定完之前的設定會出現劃Layout的主畫面。

  35. 畫完Layout之後假設已經跑完DRC、LVS最後要作Post-Simulate,所以必須跑PEX。畫完Layout之後假設已經跑完DRC、LVS最後要作Post-Simulate,所以必須跑PEX。 Layout

  36. Post-Sim 點選之後會之現此視窗,而紅色框框中所列的是表示之前做的設定值。

  37. Post-Sim 在藍色框框中必須設定Rule的位置,在藍色框框中必須設定Output的存放位置。

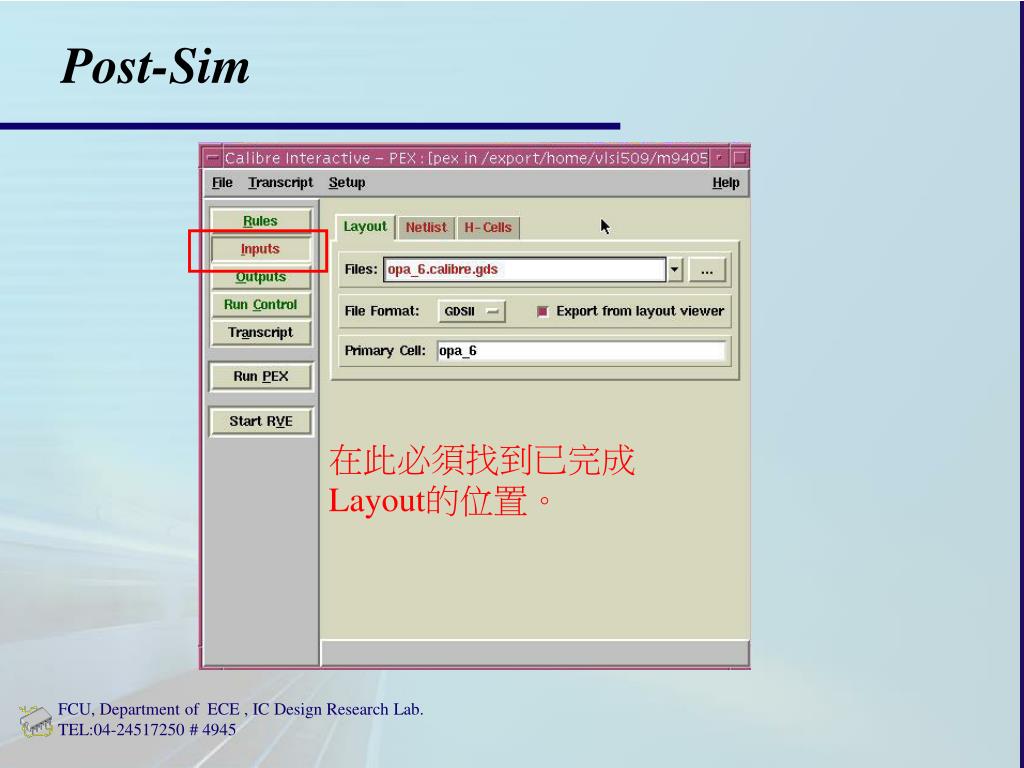

  38. Post-Sim 在此必須找到已完成Layout的位置。

  39. Post-Sim 在此選擇作Pre-Simulate的SP檔案。

  40. Post-Sim 在此輸入Output的檔案名稱。 設定完之後可以執行Run開始做PEX。

  41. Post-Sim 跑完PEX之後可以從視窗中看到有無發生錯誤。

  42. Post-Sim 若是正確無誤可以到設定的資料夾中找出檔案。

  43. Post-Sim 在此的連線與做Pre-Simulate的連線黨應該是一致的。 在此紅色框框中表示說還有一個連線黨與此檔案做連結。

  44. Post-Sim 找出檔案打開來可以看到,此連線檔是因為Layout時所產生的寄生電容。

  45. Post-Sim

  46. Post-Sim
