  1. Common source (CS) amplifier VDD R Out D In Tin G S GND Ausgewählte Themen des analogen Schaltungsentwurfs

  2. Output resistance VDD R Out In Itest Rds Vtest GND Ausgewählte Themen des analogen Schaltungsentwurfs

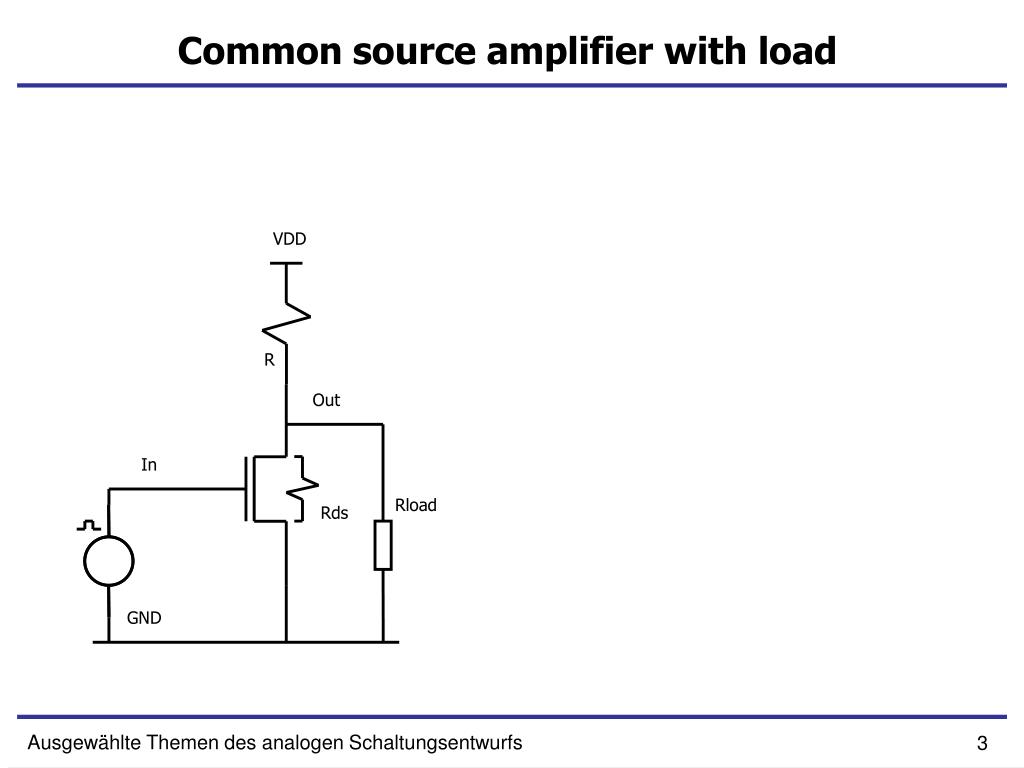

  3. Common source amplifier with load VDD R Out In Rload Rds GND Ausgewählte Themen des analogen Schaltungsentwurfs

  4. Output impedance VDD R Out Cgd In Itest Tin Cdb Vtest Cgs + Cgb GND Ausgewählte Themen des analogen Schaltungsentwurfs

  5. Input impedance VDD R Out Cgd In Tin Itest Vtest Cdb Cgs + Cgb GND Ausgewählte Themen des analogen Schaltungsentwurfs

  6. Common drain amplifier (source follower) VDD R D In Tin G S Out GND Ausgewählte Themen des analogen Schaltungsentwurfs

  7. Output resistance VDD R D In Tin G Itest S Out Vtest GND Ausgewählte Themen des analogen Schaltungsentwurfs

  8. Gain with resistive load VDD R D In Tin G S Out Rload GND Ausgewählte Themen des analogen Schaltungsentwurfs

  9. Output impedance VDD Cgd R In Tin Itest Cgs Out Vtest Csb GND Ausgewählte Themen des analogen Schaltungsentwurfs

  10. Input impedance VDD Cgd R In Tin Itest Cgs Out Vtest Csb Rload GND Ausgewählte Themen des analogen Schaltungsentwurfs

  11. Common-gate amplifier IOut D Tin G S In GND Ausgewählte Themen des analogen Schaltungsentwurfs

  12. Input impedance Tin Itest Cgs In Vtest Csb GND Ausgewählte Themen des analogen Schaltungsentwurfs

  13. Output resistance Itest Out Ids_tc Ids_rds Rds In Vtest R GND Ausgewählte Themen des analogen Schaltungsentwurfs

  14. Cascode amplifier VDD R Out Tc In Tin GND GND Ausgewählte Themen des analogen Schaltungsentwurfs
