TABLA DE RESULTADOS

seven avatar
seven
19 diapositives · 640 Views · Nov 08, 2012

TABLA DE RESULTADOS. TABLA DE RESULTADOS. TABLA DE RESULTADOS. COBERTURA DE LAS CELDAS EN LA CIUDAD DE GUAYAQUIL. TOTAL DE ESTACIONES BASE. Número Total de Estaciones Base = [(Cobertura) ² + (capacidad)²]½. TOTAL DE TRÁFICO . Número de llamadas hora pico = 15719

#zakir hussain

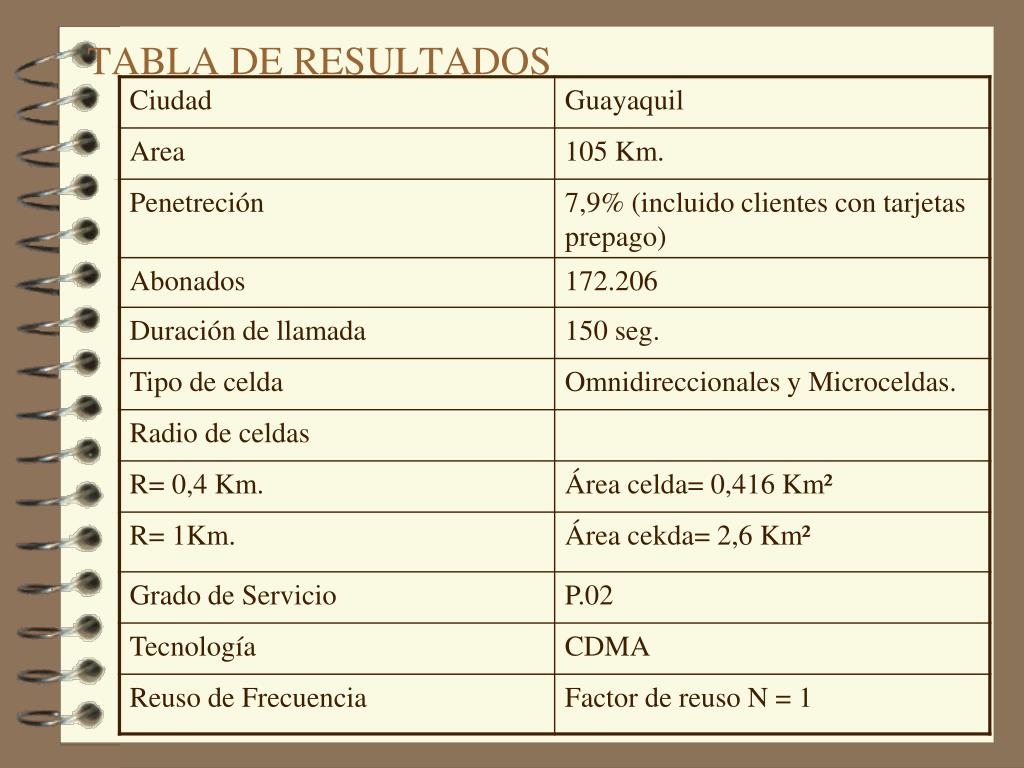

TABLA DE RESULTADOS - slide 1
01 / 19TABLA DE RESULTADOS
1 / 17

Télécharger la présentation

TABLA DE RESULTADOS
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. TABLA DE RESULTADOS

  2. TABLA DE RESULTADOS

  3. TABLA DE RESULTADOS

  4. COBERTURA DE LAS CELDAS EN LA CIUDAD DE GUAYAQUIL

  5. TOTAL DE ESTACIONES BASE Número Total de Estaciones Base = [(Cobertura)² + (capacidad)²]½

  6. TOTAL DE TRÁFICO Número de llamadas hora pico = 15719 Tiempo de retención = 150 seg. Total de tráfico en hora pico = (15719 x 150) / 3600 = 654,96 Erlangs

  7. MODELOS DE PROPAGACIÓN

  8. MODELO DE PROPAGACIÓN COST 231 Hata A(db) = 46,3 + 33,9xLog(F) - 13,82xLog(H) + [44,9 - 6,55 + + Log(H)xLog(D)] + C A = Pérdida de señalización F = Frecuencia de MHz ( entre 1700 y 2000 MHz) D = Distancia entre la estación base y la terminal en Km. H = Altura efectiva de la antena de la estación base en metros. C = Factor de corrección de ambiente. -2db = ambiente urbano densamente poblado -5db = ambiente urbano con población media. -8db = ambiente suburbano densamente poblado -10db = ambiente suburbano con poblacióm media. -26db = áreas rurales.

  9. POTENCIA Potencia = Sms - Margen de intrface del receptor - Lconector, varios - Línea de transmisión - Gantena - Adb - - Margen desvanecimiento - Lpenetración. Donde: L = Pérdida G = Ganancia S = Sensibilidad A = Pérdida de Propagación

  10. PRESUPUESTO DE ENLACE

  11. PRESUPUESTO DE ENLACEEjemplo del modelo de presupuesto de un enlace de señalización directa CDMA.

  12. PRESUPUESTO DE ENLACEEjemplo del modelo de presupuesto de un enlace de señalización directa CDMA.

  13. PRESUPUESTO DE ENLACEEjemplo del modelo de presupuesto de un enlace de señalización inversa CDMA.

  14. PRESUPUESTO DE ENLACEEjemplo del modelo de presupuesto de un enlace de señalización inversa CDMA.

  15. Consideraciones Prácticas para la selección de sitio. Evitar las redes direccionales de AM Evitar estaciones AM no direccionales

  16. Consideraciones Prácticas para la selección de sitio. • Evitar colocar antenas celulares en las cercanías del campo o dentro del radio de estacions emisoras de alto poder UHF - TV,VHF - TV Y FM • Sitios predetectados cercanos a otras antenas con analizador de espectros.
