  1. Software per il metodo degli elementi finiti (FEM) Codici commerciali Codici per la ricerca generalpurpose aperti e modulari: i sorgenti sono accessibili e si possono aggiungere nuove funzionalità; la stessa versione deve poter funzionare su macchine diverse e con diversi sistemi operativi input e output con file batch e interfaccia utente non molto curata. • per problemi specifici, difficilmente modificabili • reticolatori automatici ma tipo di elementi ed ordine degli stessi limitati • basati su procedure robuste e ben note • dedicati ad una specifica architettura ed ottimizzati per ridurre tempo di calcolo • interfaccia utente molto curata

  2. Codici FEM commerciali per il calcolo di campi elettromagnetici Codici FEM non commerciali per il calcolo di campi elettromagnetici QuickFieldSupportTeam (http://www.quickfield.com/free_soft.htm): QUICK FIELD Ansoft(http://www.ansoft.com/maxwellsv/ oppure http://pc1esg.diees.unict.it/esg/didattica/modelli/MaxwellSV9Setup.exe): MAXWELL 2D SV Los Alamos Accelerator Code Group (http://laacg1.lanl.gov/laacg/services/download_sf.phtml): POISSON SUPERFISH • Ansoft EM Products (http://www.ansoft.com/): • MAXWELL2d • MAXWELL3d • Ansys (http://www.ansys.com/): • ANSYS EMAG • ANSYS MULTIPHYSICS • ANSYS ED (educational $200) • Cedrat & Cedrat Technologies (http://www.cedrat-groupe.com/): • FLUX2d • FLUX3d • Vector Fields Ltd (http://www.vectorfields.com/): • OPERA-2d • OPERA-3d

  3. Struttura dei codici FEM • Preprocessore • Processore • Postprocessore

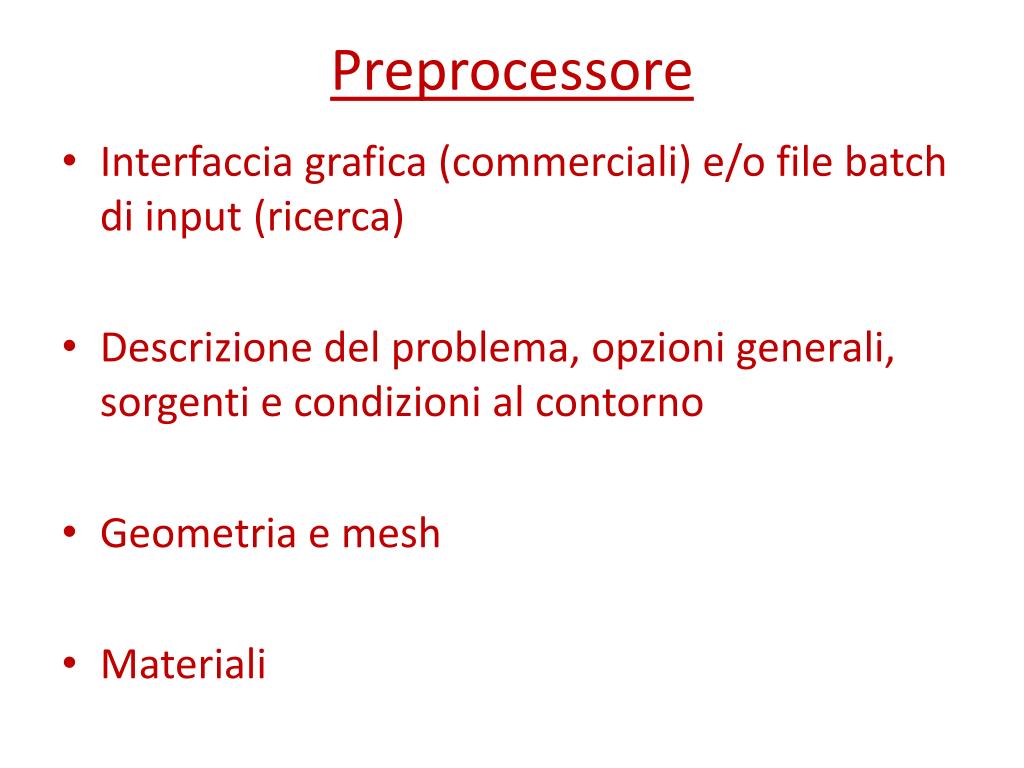

  4. Preprocessore • Interfaccia grafica (commerciali) e/o file batch di input (ricerca) • Descrizione del problema, opzioni generali, sorgenti e condizioni al contorno • Geometria e mesh • Materiali

  5. PREprocessore DAT CMB

  6. Processore • Soluzione del problema • Cuore del codice (e parte maggiormente sviluppata nei codici per la ricerca)

  7. PREprocessore Processore DAT RIS CMB

  8. Postprocessore • Restituzione grafica delle curve di livello • Calcolo di quantità integrali: forze, energie • Calcolo di parametri circuitali • Grafici di valori tabulati • File di output

  9. PREprocessore Processore POSTprocessore DAT RIS CMB CMD
