  1. Tryklufttørring & energiforbrug Tørhedsgrad af trykluft

  2. Tryklufttørring & energiforbrug Mætttet luft Trykdugpunktstempreaturen/trykdugpunkt

  3. Tryklufttørring & energiforbrug Mætttet luft Trykdugpunktstempreaturen/trykdugpunkt

  4. Tryklufttørring & energiforbrug Tørretype - overtryk Trykdukpunkt ned til -70 C

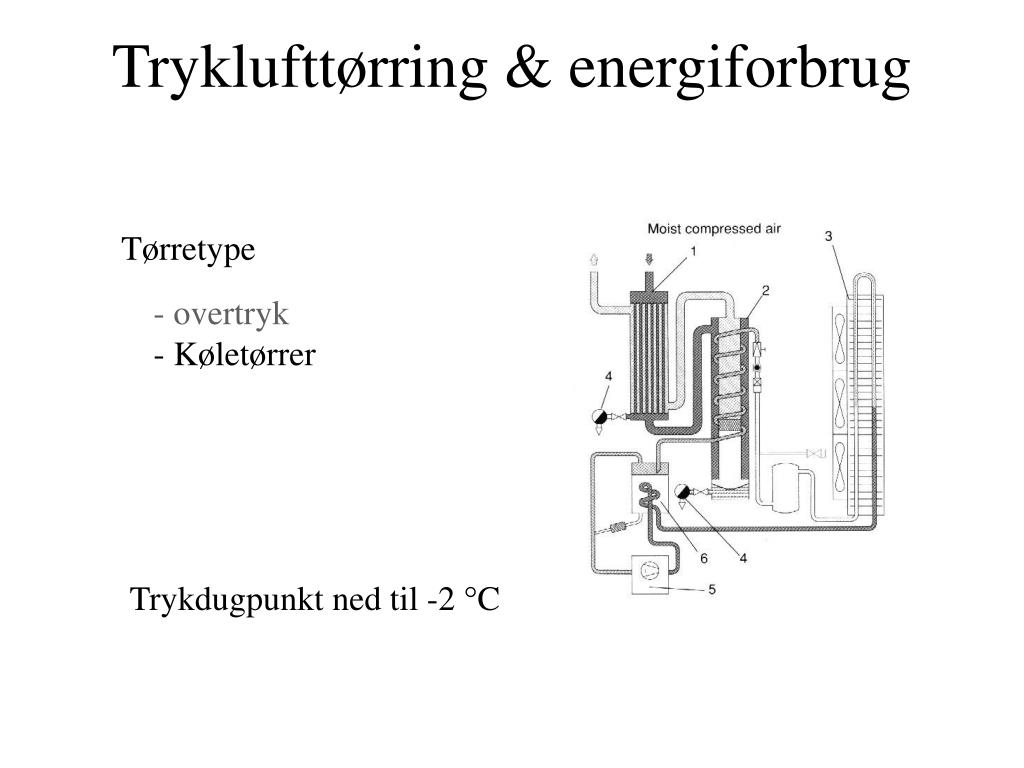

  5. Tryklufttørring & energiforbrug Tørretype - overtryk - Køletørrer Trykdugpunkt ned til -2 C

  6. Tryklufttørring & energiforbrug Tørretype - overtryk - Køletørrer - Absorptionstørrer Trykdukpunkt er højt ca 18-22 C

  7. Tryklufttørring & energiforbrug Tørretype - overtryk - Køletører - Absorptionstørrer - Adsorptionstørrer Trykdukpunkt ned til -90 C

  8. Tryklufttørring & energiforbrug Tørretype - overtryk - Køletører - Absorptionstørrer - Adsorptionstørrer Kold regenerering (Tid eller Fugtstyret) Varm regenerering (Tid eller Fugtstyret)

  9. Tryklufttørring & energiforbrug Sammenligning af tørreretype

  10. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Reduktion af tørhedsgrad

  11. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Reduktion af tørhedsgrad Adsorption (-15°C) Energiforbrug 5,12 Wh/m³ Regenerering 0,32 m³/min 8,13 Wh/m³ Ialt 13,25Wh/m³

  12. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Reduktion af tørhedsgrad Køletørrer Energiforbrug 2,33 Wh/m³ Regenerering Ingen Ialt 2,33Wh/m³

  13. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Reduktion af tørhedsgrad Køletørrer/Adsorptionstørrer (13,25 - 2,33)100 13,25 Sparepotentiale = = 82,4 %

  14. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Reduktion af tørhedsgrad Adsorption (+5°C) Energiforbrug 4,62 Wh/m³ Regenerering 0,32 m³/min 8,13 Wh/m³ Ialt 12,75Wh/m³

  15. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Reduktion af tørhedsgrad Køletørrer/Adsorptionstørrer (12,75 - 2,33)100 12,75 Sparepotentiale = = 81,7 %

  16. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Krav om høj tørhedsgrad af luften

  17. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Krav om høj tørhedsgrad af luften Hvis ikke trykdukpunktet er lavere end omgivelsestemperatur, kan dette medføre kondens i installationen.

  18. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Krav om høj tørhedsgrad af luften Hvis ikke trykdukpunktet er lavere end omgivelsestemperatur, kan dette medføre kondens i installationen. Kondens kan forårsage:

  19. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Krav om høj tørhedsgrad af luften Hvis ikke trykdukpunktet er lavere end omgivelsestemperatur, kan dette medføre kondens i installationen. Kondens kan forårsage: - Korrosion

  20. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Krav om høj tørhedsgrad af luften Hvis ikke trykdukpunktet er lavere end omgivelsestemperatur, kan dette medføre kondens i installationen. Kondens kan forårsage: - Korrosion - Tærring,

  21. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Krav om høj tørhedsgrad af luften Hvis ikke trykdukpunktet er lavere end omgivelsestemperatur, kan dette medføre kondens i installationen. Kondens kan forårsage: - Korrosion - Tærring, - Lækage

  22. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Krav om høj tørhedsgrad af luften Hvis ikke trykdukpunktet er lavere end omgivelsestemperatur, kan dette medføre kondens i installationen. Kondens kan forårsage: - Korrosion - Tæring, - Lækage Løsninger: Adsorptionstørrer alene

  23. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Krav om høj tørhedsgrad af luften Hvis ikke trykdukpunktet er lavere end omgivelsestemperatur, kan dette medføre kondens i installationen. Kondens kan forårsage: - Korrosion - Tærring, - Lækage Løsninger: Adsorptionstørrer alene Kombination af køletører og adsorptionstørrer

  24. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Kombination af køletører og adsorptionstørrer Køletørrer Energiforbrug 2,33 Wh/m³ Adsorption Energiforbrug 0,50 Wh/m³ Regenerering 0,32 m³/min 8,13 Wh/m³ Ialt 10,96Wh/m³

  25. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Reduktion af tørhedsgrad Kombination Køle-Adsorptionstørrer/Adsorptionstørrer (13,25 - 10,96)100 10.96 Sparepotentiale = = 20,89 %

  26. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Reduktion af tørhedsgrad Kombination Køle-Adsorptionstørrer/Adsorptionstørrer (13,25 - 10,96)100 10.96 Sparepotentiale = = 20,89 % Der skal derudover også ses på øget trykfald over tørrerne.

  27. Tryklufttørring & energiforbrug Eksempler på energisparepotentiale Konklusion

  28. Slut
