  1. OVERVIEW PMBANGKIT PLTG / PLTGU

  2. Sasaran : Diharapkan siswa OJT mengetahui tentang gambaran sistim pembangkit PLTGU yang ada di UP Gresik Mengetahui sistim / proses pembentukan / pembuatan steam yang tidak menggunakan pembakaran api melainkan melainkan dengan dengan gas buang dari Gas Turbine

  3. Overview Pembangkit Listrik Tenaga Gas Uap PLTGU

  4. Didalam PLTGU ada 3 Blok masing – masing Blok berkapasitas 500 MW • Untuk masing – masing Generator Gas Turbine daya terpasang112 MW sedangkan Generator Steam Turbine 200 MW • Untuk 1 Blok terdiri dari 3 Gas Turbine dan 1 Steam Turbine • Untuk tegangan Generator Blok 1,150 KV dan untuk 2&3 ,500 KV • Bahan bakar yang dipakai ada dua yaitu Gas alam dan HSD

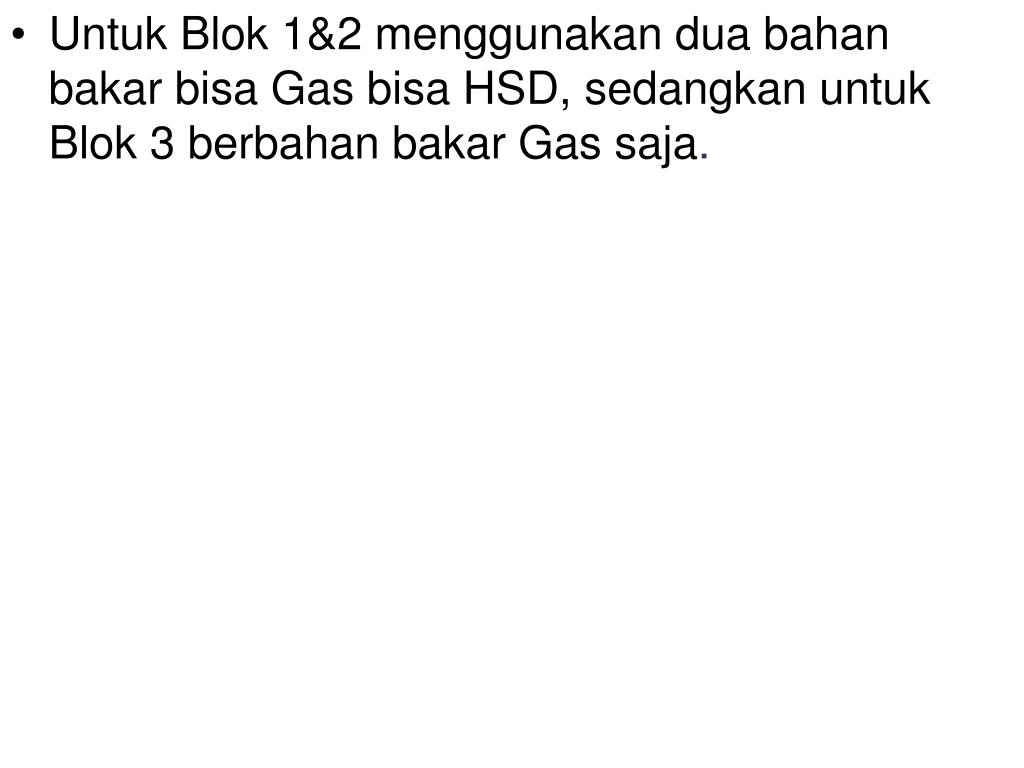

  5. Untuk Blok 1&2 menggunakan dua bahan bakar bisa Gas bisa HSD, sedangkan untuk Blok 3 berbahan bakar Gas saja.

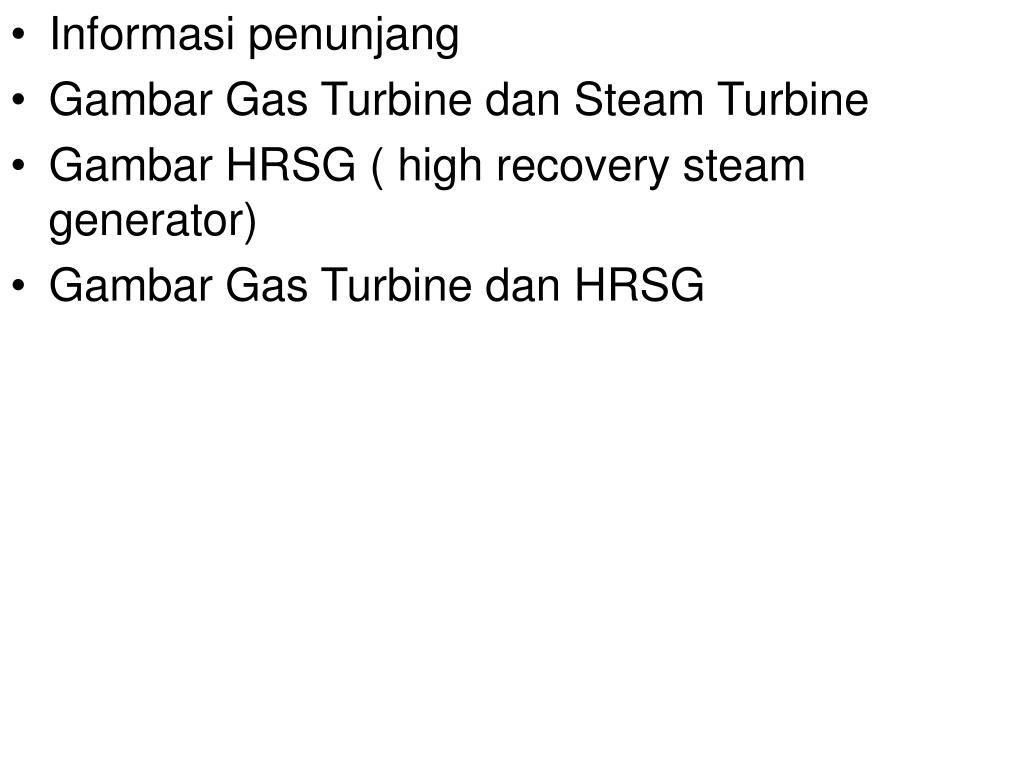

  6. Informasi penunjang • Gambar Gas Turbine dan Steam Turbine • Gambar HRSG ( high recovery steam generator) • Gambar Gas Turbine dan HRSG

  7. Gas Turbine pembakaranya didalam Combuster hasil pembakaran dipergunakan untuk memutar Turbine Untuk conventional power plant pembakaran ada diruang bakar Boiler, sedangkan di PLTGU tidak ada pembakaran Boiler melainkan memanfaatkan gas buang dari gas turbine yang masih mempunyai temperatur 500 ‘C untuk memanasi air di HRSG.

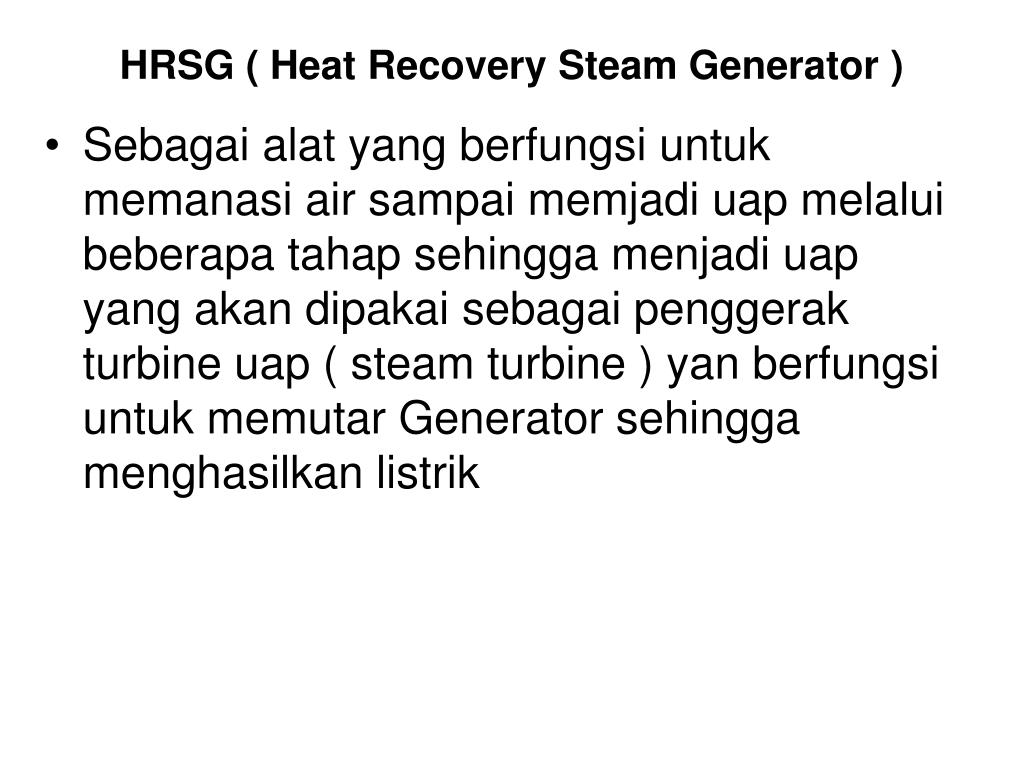

  8. HRSG ( Heat Recovery Steam Generator ) • Sebagai alat yang berfungsi untuk memanasi air sampai memjadi uap melalui beberapa tahap sehingga menjadi uap yang akan dipakai sebagai penggerak turbine uap ( steam turbine ) yan berfungsi untuk memutar Generator sehingga menghasilkan listrik

  9. Combined Cycle • Siklus gabungan antara gas turbine dengan steam turbine dalam satu rangkaian dan apabila Gas tubine berdiri sendiri dinamakan open cycle.

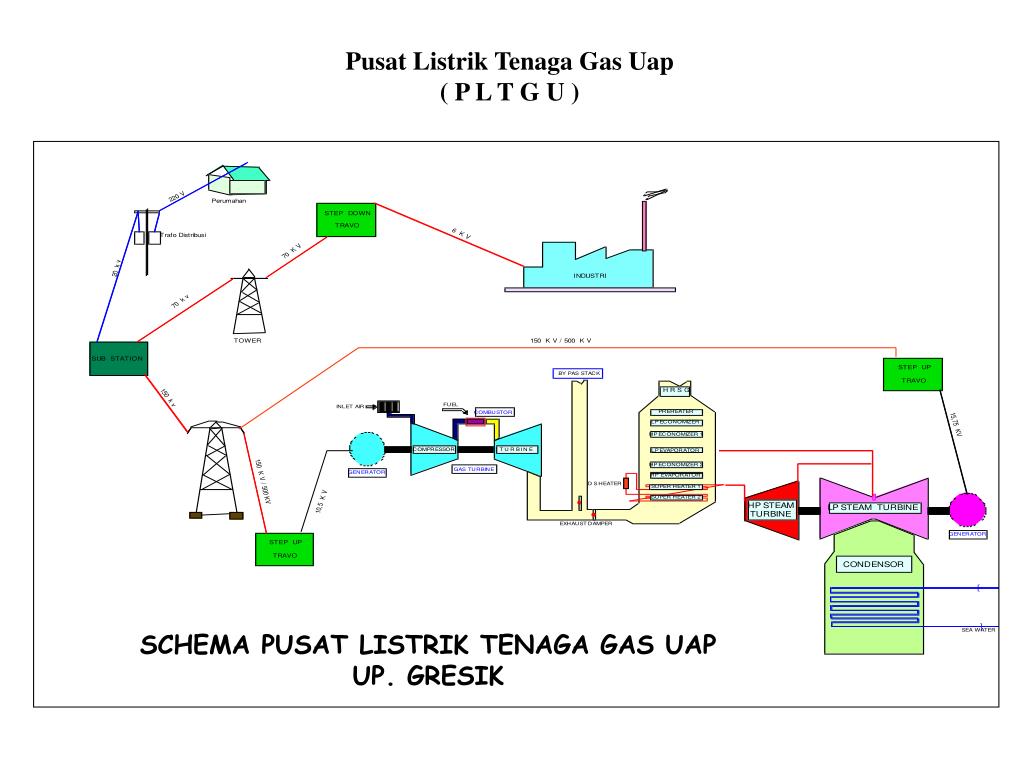

  10. SCHEMA PUSAT LISTRIK TENAGA GAS UAP UP. GRESIK Pusat Listrik Tenaga Gas Uap( P L T G U )

  11. Hasil produksi KWH • Untuk hasil produksi kwh yang dibangkitkan pembangkit PLTGU gresik akan disupply ke unit pengatur beban P2B.
