  1. Installations électriques dans les bâtiments Schémas électriques

  2. Schémas électriques (1/2) • Schéma unifilaire • installation électrique fixe • composition des différents circuits et leur interconnexion • type, nature, mode de pose et section des canalisations • ne tient pas compte de la position du matériel électrique • chaque circuit est identifié par une lettre majuscule et chaque point lumineux et/ou socle de prises de courant par un nombre • Schéma de position • position des différents éléments de l'installation électrique: points lumineux, socles de prises de courant, boîtes de dérivation, tableaux électriques, …

  3. Schémas électriques (2/2) Schéma de position Schéma unifilaire Source : SGS, http://www.sgsburniv.be, doc. DOCEE-fasciculeBT.03F

  4. Symboles graphiques (1/3)

  5. Symboles graphiques (2/3)

  6. Symboles graphiques (3/3)

  7. Installations électriques BT résidentielles - prescriptions RGIE Source : SGS, http://www.sgsburniv.be, doc. DOCEE-fasciculeBT.03F

  8. Exemple 1 Schéma de position Schéma unifilaire

  9. Exemple 1 - rez-de-chaussée Schéma de position

  10. Exemple 1 - étage Schéma de position

  11. Exemple 1 - caves Schéma de position

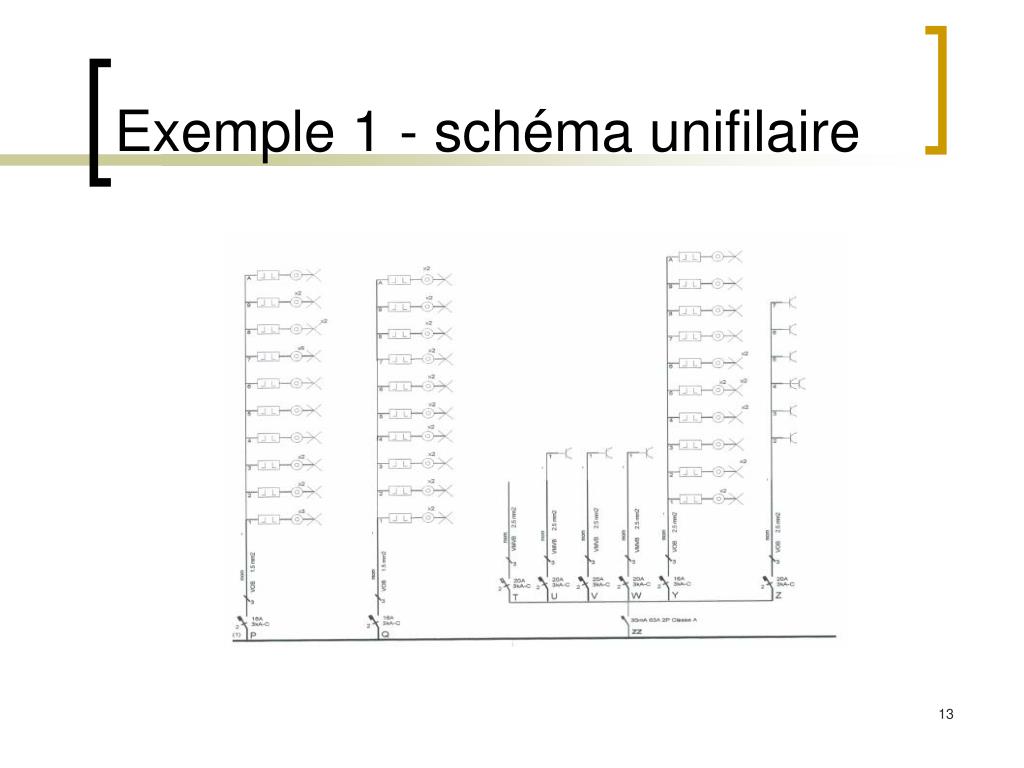

  12. Exemple 1 - schéma unifilaire

  13. Exemple 1 - schéma unifilaire

  14. Exemple 1 - en pratique ...

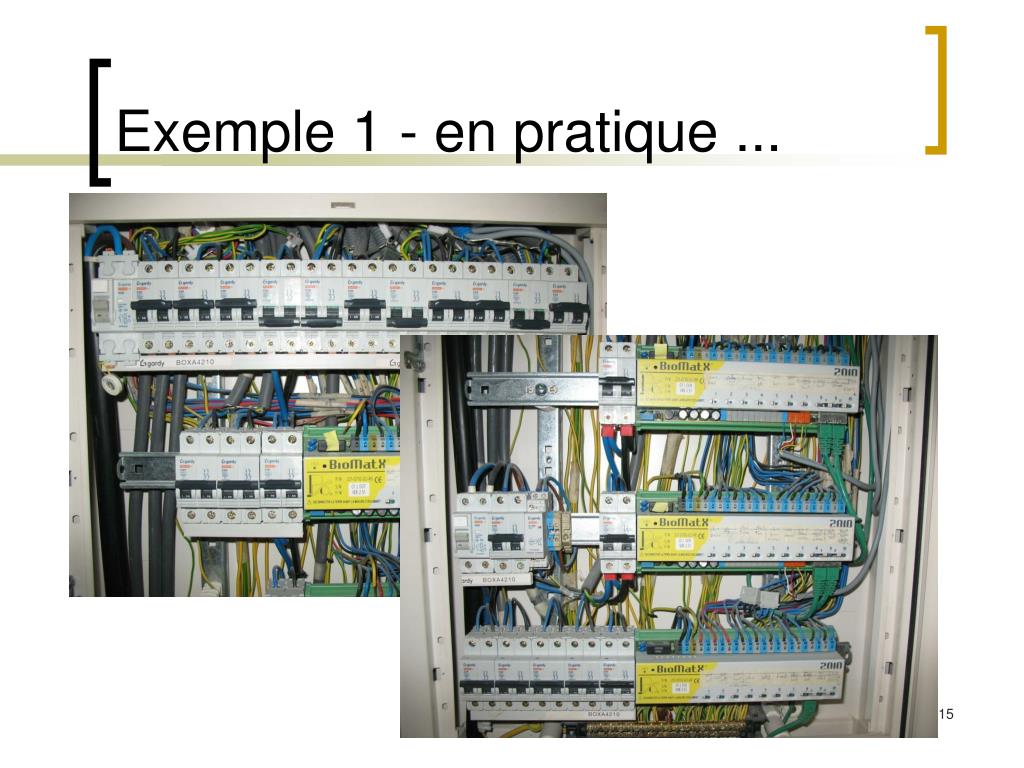

  15. Exemple 1 - en pratique ...

  16. Exemple 1 - en pratique ... Différentiel 30 mA Différentiel 300 mA

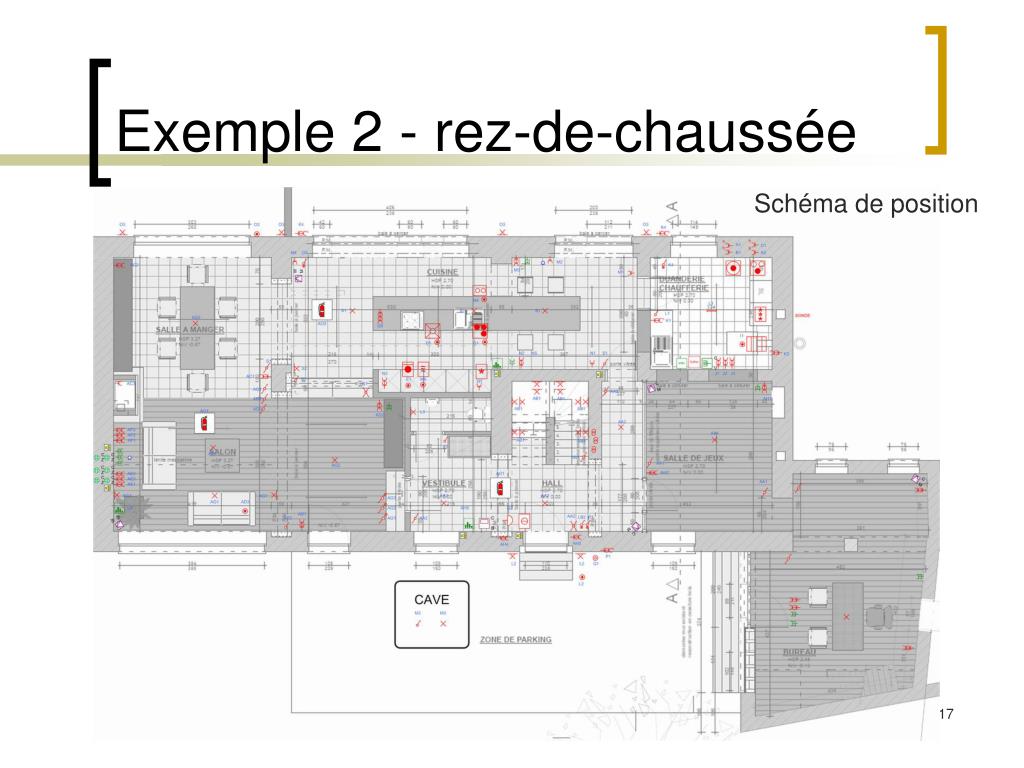

  17. Exemple 2 - rez-de-chaussée Schéma de position

  18. Exemple 2 - étage Schéma de position

  19. Exemple 2 - schéma unifilaire
