Aula teórica 6 Linhas de corrente, trajectórias e linhas de emissão. Classificação dos escoamentos.
Linha de corrente • É a linha tangente ao vector velocidade. • Sendo a aceleração a taxa de variação da velocidade, a curvatura das linhas de corrente dá-nos indicação sobre a aceleração e por isso sobre as forças que actuam sobre o fluido. • A aceleração aponta para o interior da curvatura (aceleração centrípeta) e por isso a resultante das forças também. A força de atrito é tangente à velocidade, a gravidade é vertical e por isso a única força que pode estar sempre presente e produzir esta aceleração é o gradiente de pressão. • A pressão tem que ser menor do lado de dentro da curva!
Tubo de corrente • É um tubo definido pelas linhas de corrente que passam por uma linha fechada (e.g. Círculo). • Sendo uma linha de corrente tangente à velocidade, não há fluido a atravessar uma linha de corrente. • O caudal dentro de um tubo de corrente mantém-se. Se o diâmetro do tubo diminui, então a velocidade aumenta. • Se a velocidade aumenta a aceleração é positiva e por isso a pressão tem que baixar (ou a gravidade é no sentido do escoamento). • Exemplo de um tubo de corrente: O “fio” de água que sai de uma torneira mal fechada. O diâmetro baixa, a velocidade aumenta por acção da gravidade. • Um tubo de “ventouri”: na garganta a velocidade aumenta e a pressão diminui.
Trajectória • É o lugar geométrico dos pontos ocupados por uma porção de fluido durante o seu deslocamento. • No caso de um escoamento estacionário a velocidade mantém-se constante num ponto e por isso todas as porções de fluido que por aí passam têm a mesma velocidade e por isso seguem a mesma trajectória. • Nos escoamentos estacionários a trajectória coincide com uma linha de corrente.
Linha de emissão • É a linha ocupada pelo fluido que foi passando por um ponto. • O exemplo mais comum de uma linha de emissão é o fumo de uma chaminé quando visto de longe (nesse caso a saída da chaminé é um ponto). • Se o escoamento for estacionário todas as porções de fluido descrevem a mesma trajectória e por isso a trajectória é coincidente com a linha de emissão. • Em escoamento estacionário as 3 linhas são coincidentes. • Se as linhas de corrente se deslocam paralelamente a elas próprias o escoamento é não-estacionário.
Classificação dos escoamentos • Estacionário: • Tridimensional: • Bidimensional: uma das derivadas espaciais é nula • Unidimensional: só uma das derivadas espaciais é “não – nula” .
Compressibilidade • Escoamentos Compressíveis são escoamentos onde a massa volúmica é variável. • Os escoamentos de líquidos são normalmente Incompressíveis • Os escoamentos de gases são incompressíveis se a velocidade for inferior a 1/3 da velocidade do som (V<100 m/s = 360 km/h). • Em aeronáutica os escoamentos são normalmente compressíveis. • Se a velocidade for superior à do som, o escoamento tem mesmo que ser compressível. • Como é que uma porção de fluido sabe que um corpo sólido se desloca em direcção a ele? Através da propagação das ondas de pressão. • Se o corpo se deslocar à velocidade do som, as ondas de pressão não se separam do corpo. Forma-se uma zona de pressão muito elevada junto ao corpo. Isso é fácil de ver em superfície livre.
Escoamentos laminares e turbulentos • Escoamentos laminares são escoamentos em que a componente aleatória da velocidade é devida exclusivamente ao movimento browniano das moléculas. • Escoamentos turbulentos são escoamentos em que a velocidade aleatória é devida à presença de turbilhões (estruturas macroscópicas) no escoamento. • Veremos mais adiante que à medida que as forças de inércia ganham importância em relação às forças viscosas, a probabilidade de um escoamento laminar se tornar turbulento aumenta. • O Nº de Reynolds mede a relação entre essas duas forças:
Fluido Real • No caso de o fluido ser real, também deveríamos considerar as forças viscosas. • No caso de termos forças viscosas formam-se camadas “limite” viscosas sobre as paredes e pode haver “separação” do escoamento. • Se ocorrer separação o escoamento do lado posterior de um corpo não será simétrico do escoamento na parte anterior. • A velocidade não baixa tanto e por isso a pressão não aumenta (é inferior à pressão na face anterior) e o corpo fica sujeito a uma resistência de pressão que se junta à resistência de atrito.

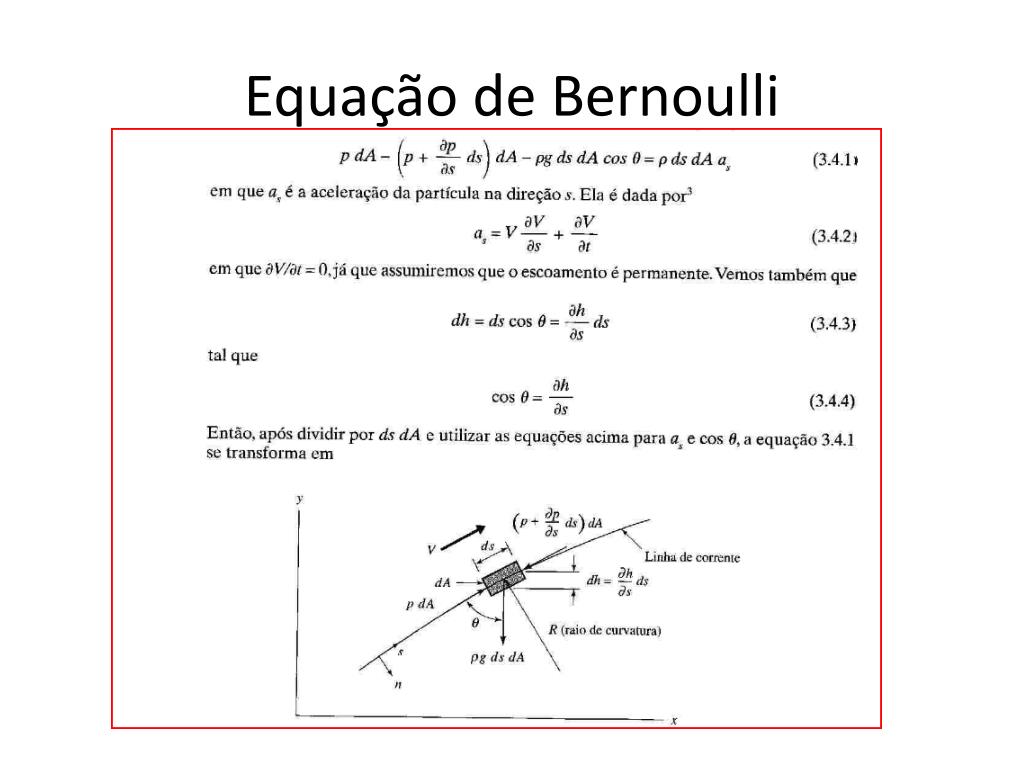

Considerações finais • A capacidade de identificar o sentido do vector aceleração, associada à lei de Newton permite inferir o sinal do gradiente de pressão. • A capacidade de adicionar as forças viscosas permite inferir sobre a forma do escoamento de fluidos reais. • A equação de Bernoulli permite relacionar pressões e velocidades de forma muito simples em escoamentos de fluido ideal, estacionários e incompressíveis, ao longo de uma linha de corrente. • Quando é que as forças viscosas são desprezáveis e o fluido pode ser tratado como ideal?
Leitura recomendada • Texto sobre propriedades dos fluidos e dos escoamentos. • Capítulo I do White.
