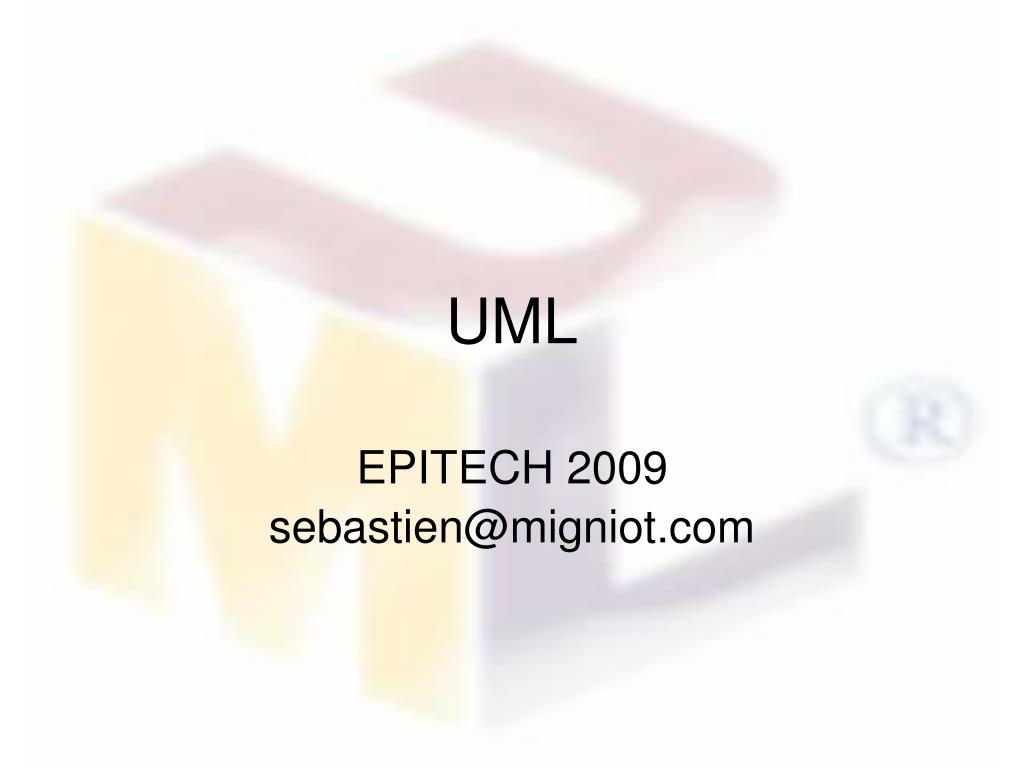

  1. EPITECH 2009 sebastien@migniot.com UML

  2. Diagrammes d'activité Facile et agréables Détail des notations Exemple Diagrammes d'état Vue croisée Détail des notations Exemple Conclusion Documents normatifs UML perfectible Questions UML4 - Conclusion • Pré-requis • Le langage • La méthode • Le but • La méthode • Livres blancs et AMOA • UseCases et requirements • Activités et complexités • Séquencement des opérations • Classes et CRUD • Review et ROI

  3. Pré-requis • Le langage • La méthode • Le but

  4. Pré-requis • Le langage • La méthode • Le but

  5. La méthode

  6. Pré-requis • Le langage • La méthode • Le but

  7. Le but • Arriver au but • Lutte contre le défaut du développeur à faire le sous-marin pendant 3 mois sans montrer de résultat intermédiaire, sans partager et pour finalement échouer • Faire le moins possible • Généralisation du capitalisme et de la vision financière du client roi, le développement dicté par les UseCase limite les modules ajoutés arbitrairement • Capitaliser meme si Turn Over • Disposer d'une modélisation partageable et pouvoir modifier tout ou partie de l'équipe sans compromettre le projet

  8. La méthode • Livres blancs et AMOA • UseCases et requirements • Activités et complexités • Séquencement des opérations • Classes et CRUD • Review et ROI

  9. Livres blanc et AMOA • La MOA est le client • L'AMOA est l'assistance au client • Livre blanc = Besoins client non signés • Cahier des charges = Besoins client signés

  10. Livres blanc et AMOA • Le besoin client • Discuter avec les potes • Echanger des fichiers • Le livre blanc • Serveur de messagerie privatif et centralisé avec gestion de messages textuels et binaires

  11. La méthode • Livres blancs et AMOA • UseCases et requirements • Activités et complexités • Séquencement des opérations • Classes et CRUD • Review et ROI

  12. UseCases et requirements • Certaines entreprises fonctionnent en requirements • D'autres fonctionnent directement en UseCases

  13. UseCases et requirements • Les UseCases spécifient les besoins en périphérie du système • Les requirements peuvent sur-contraindre l'interne du système • Un système sur-contraint se fissure ou explose en automatique • Les UseCases fonctionnent mieux

  14. UseCases et requirements • S'inscrire • Se connecter • Chercher des contacts • Ajouter des contacts • Commencer une discussion • Envoyer/Recevoir un message • Envoyer/Recevoir un fichier • Terminer la discussion • Se déconnecter

  15. La méthode • Livres blancs et AMOA • UseCases et requirements • Activités et complexité • Séquencement des opérations • Classes et CRUD • Review et ROI

  16. Activités et complexité • Les diagrammes d'activité sont naturels • Ils décrivent en général des ruptures de flux multiples • Nécessaires pour les cas non triviaux, complexes

  17. Activités et complexité • S'inscrire • remplir fiche contact • pseudo dispo • sinon choisir nouveau pseudo • si oui envoi mail • Commencer discussion • si pas dans contacts • ajouter aux contacts • ouvrir fenetre discussion

  18. La méthode • Livres blancs et AMOA • UseCases et requirements • Activités et complexité • Séquencement des opérations • Classes et CRUD • Review et ROI

  19. Séquencement des opérations • Décrit le séquencement, l'enchaînement • Chaque message est une opération • Le diagramme qui génère classes et code

  20. Séquencement des opérations • Inscrire • Registry.exists(login:string):boolean • Registry.join(contact:Contact):boolean • Connecter • Registry.getState(login:string):State • Registry.login(login:string, password:string):Contact • Registry.disconnect(login:string) • Contacts • Registry.find(search:string):Contact[] • Contact.addFriend(contact:Contact):Contact • Discussion • Thread.addContacts(contacts:Contact[]) • Thread.addMessage(message:Message) • Message:content+contact • Thread.getMessages():Message[] • Thread.getMessagesAfter(date:Date):Messate[] • TextMessage,FileMessage->Message

  21. La méthode • Livres blancs et AMOA • UseCases et requirements • Activités et complexité • Séquencement des opérations • Classes et CRUD • Review et ROI

  22. Classes et CRUD • Déjà écrites par les diagrammes de séquence • Ajouter les CRUD évident • Contient plus d'Interfaces que de classes

  23. Classes et CRUD • Le client ajoute des besoins hors contrat • Si le contact n'est plus là le fichier doit etre conservé • OK assuré par conception • Ajouter mails, rss et versionnement des fichiers word • KO défaut de la MOA « Nous avons un problème de maitrise par la MOA qui nous fait hésiter stratégiquement. La ligne naturelle d'application des pénalités n'est pas défendue par le management qui met en avant le ROI d'un positionnement en tant qu'AMOA. »

  24. La méthode • Livres blancs et AMOA • UseCases et requirements • Activités et complexité • Séquencement des opérations • Classes et CRUD • Review et ROI

  25. Review et ROI • Arriver au but • Lutte contre le défaut du développeur à faire le sous-marin pendant 3 mois sans montrer de résultat intermédiaire, sans partager et pour finalement échouer • Faire le moins possible • Généralisation du capitalisme et de la vision financière du client roi, le développement dicté par les UseCase limite les modules ajoutés arbitrairement • Capitaliser meme si Turn Over • Disposer d'une modélisation partageable et pouvoir modifier tout ou partie de l'équipe sans compromettre le projet • Anticiper le changement • Les Design Pattern assurent le maximum deOK par conception

  26. Review et ROI • Discuter les capacités individuelles et de groupe à arriver au bout de cette application • Discuter des capacités à ne pas construire un système en inflation • Issu des années 70 … et assure le financier

  27. Diagrammes d'activité Facile et agréables Détail des notations Exemple Diagrammes d'état Vue croisée Détail des notations Exemple Conclusion Documents normatifs UML perfectible Questions UML4 - Conclusion • Pré-requis • Le langage • La méthode • Le but • La méthode • Livres blancs et AMOA • UseCases et requirements • Activités et complexités • Séquencement des opérations • Classes et CRUD • Review et ROI

  28. Diagrammes d'activité • Faciles et agréable • Détail des notations • Exemple

  29. Détail des notations • Partition • Action • Transition • Etats • Decision/Merge • Fork/Join • Activity

  30. Exemple • Faire d'après l'exemple • Commencer discussion • si pas dans contacts • ajouter aux contacts • ouvrir fenetre discussion

  31. Diagrammes d'état • Vue croisée • Utilisé en général en fin de projet • Force un état stable sur chaque objet • Utile pour les factures/réservations/etc • Détail des notations • Exemple

  32. Détail des notations • Etat initial • Etat • Transition • Etat final • Autres..

  33. Exemple • Faire d'après l'exemple • Ticket de Hotline/Mantis/BugZilla/Trac

  34. Diagrammes d'activité Facile et agréables Détail des notations Exemple Diagrammes d'état Vue croisée Détail des notations Exemple Conclusion Documents normatifs UML perfectible Questions UML4 - Conclusion • Pré-requis • Le langage • La méthode • Le but • La méthode • Livres blancs et AMOA • UseCases et requirements • Activités et complexités • Séquencement des opérations • Classes et CRUD • Review et ROI

  35. Conclusion • Documents normatifs • UML Perfectible • Questions

  36. Documents normatifs http://www.omg.org/technology/documents/modeling_spec_catalog.htm#UML http://www.omg.org/spec/UML/2.2/

  37. UML Perfectible

  38. Opinions • UML donne une méthode éprouvée • UML sert à initialiser le code d'un projet • UML sert à suivre et documenter un projet • Les outils du marché sont orientés

  39. Questions
