  1. 2003年十勝沖地震に関連する地殻変動－第１報特に、連続観測記録からみる地震前の変動について2003年十勝沖地震に関連する地殻変動－第１報特に、連続観測記録からみる地震前の変動について 目次 　北海道太平洋岸の連続観測観測点分布 　●連続観測結果ーえりも・広尾・三石・浦幌・厚岸 　●歪地震動ー広尾・三石・弟子屈 北海道大学大学院理学研究科地震火山研究観測センター東京大学地震研究所地震地殻変動観測センター

  2. 地殻変動連続観測点分布 観測点名　　　　形状　　長さ/深さ　 １．えりも (ERM)、横坑　 30m L 　　　　　　　　　　　（BH10m d）　 ２．広尾 (MYR) 、横坑　　10m L ３．三石 (MUJ) 、横坑　　 10m L ４．浦幌 (URH) 、横坑　 10m L ５.弟子屈(TES) 、横坑　　 10m L ６．厚岸 (AKK)BH265m d ７．根室 (NMR)BH 305m d ８．上杵臼 (KMU) V 100m d 5 7 4 6 2 3 8 1 1. えりも 水晶管伸縮計 2. 広尾、3. 三石、4. 裏幌、5. 弟子屈 　　　　　　　水晶管伸縮計 BH 6. 厚岸、7. 根室　 石井式3成分ひずみ計 8. 上杵臼　　　Sacks-Evertson 式体積ひずみ計　

  3. 広尾（MYR)　本震(伸縮計) nano-strain 1 scale =30 sec 04:48’00“

  4. 広尾伸縮計（MYR)　本震直前２分 4:48 4:49 4:50

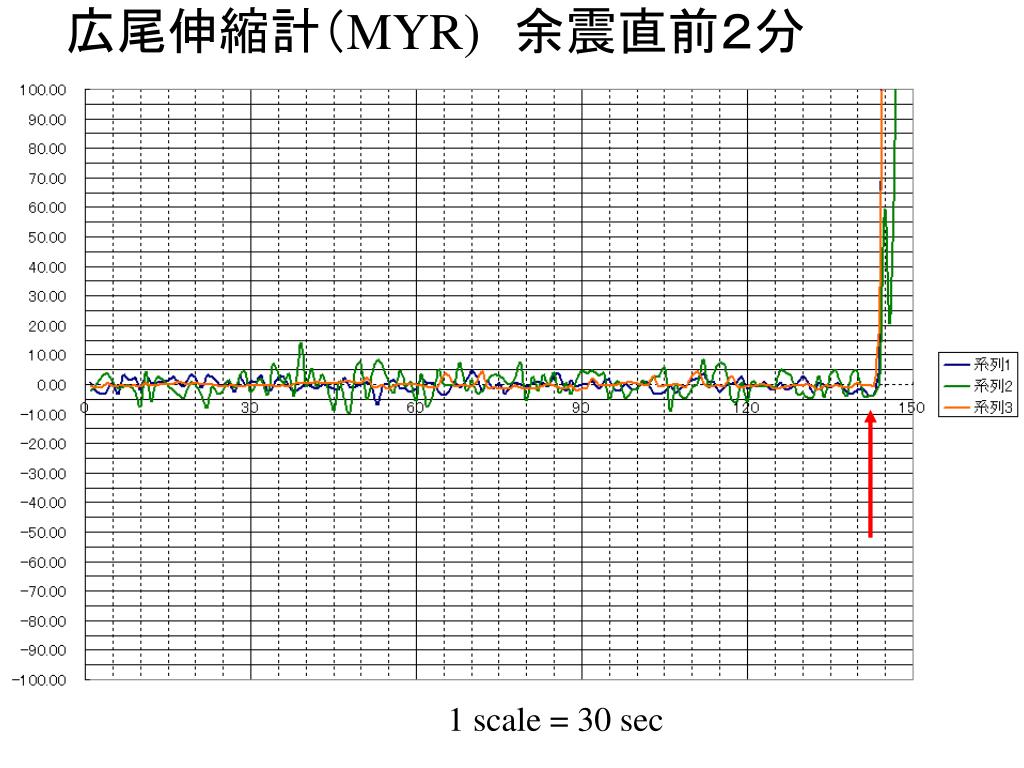

  5. 広尾伸縮計（MYR)　余震直前２分 1 scale = 30 sec

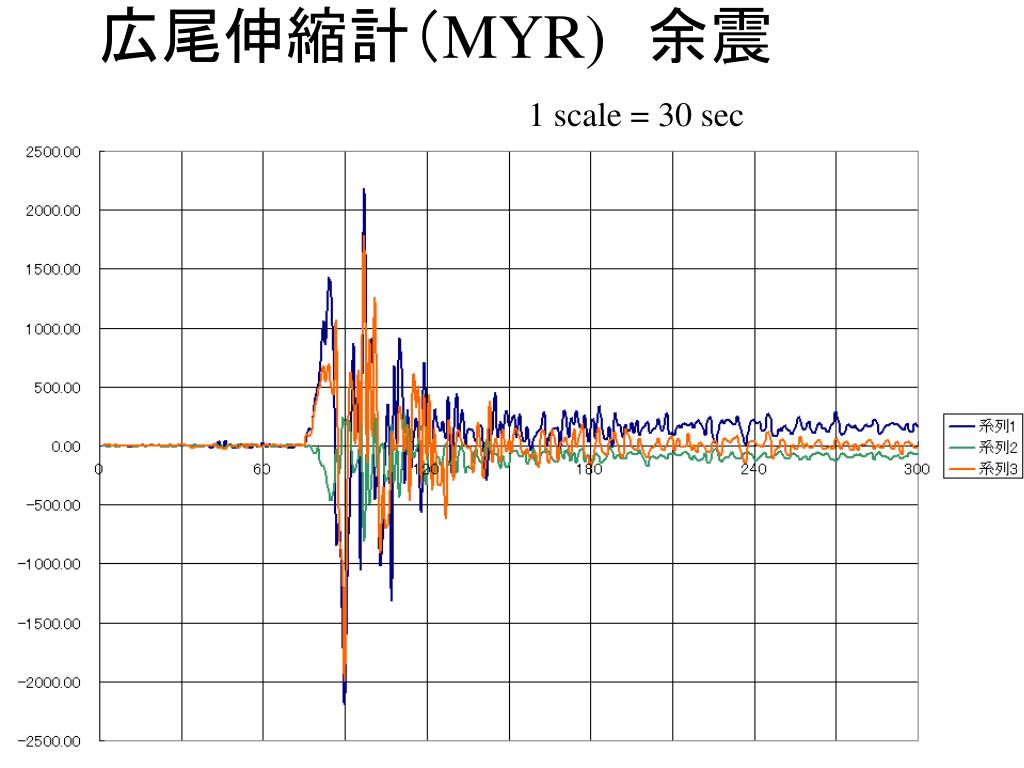

  6. 広尾伸縮計（MYR)　余震 1 scale = 30 sec

  7. 広尾（MYR）main shock after shock nano-strain 1 scale = 30 sec

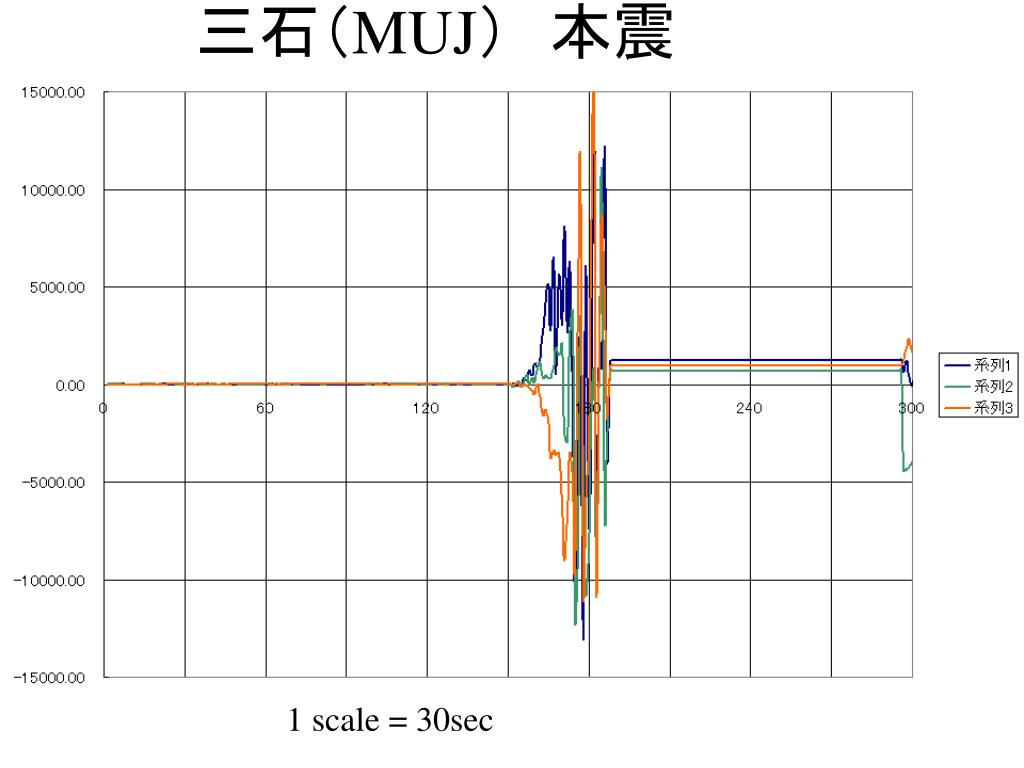

  8. 三石（MUJ）　本震 1 scale = 30sec

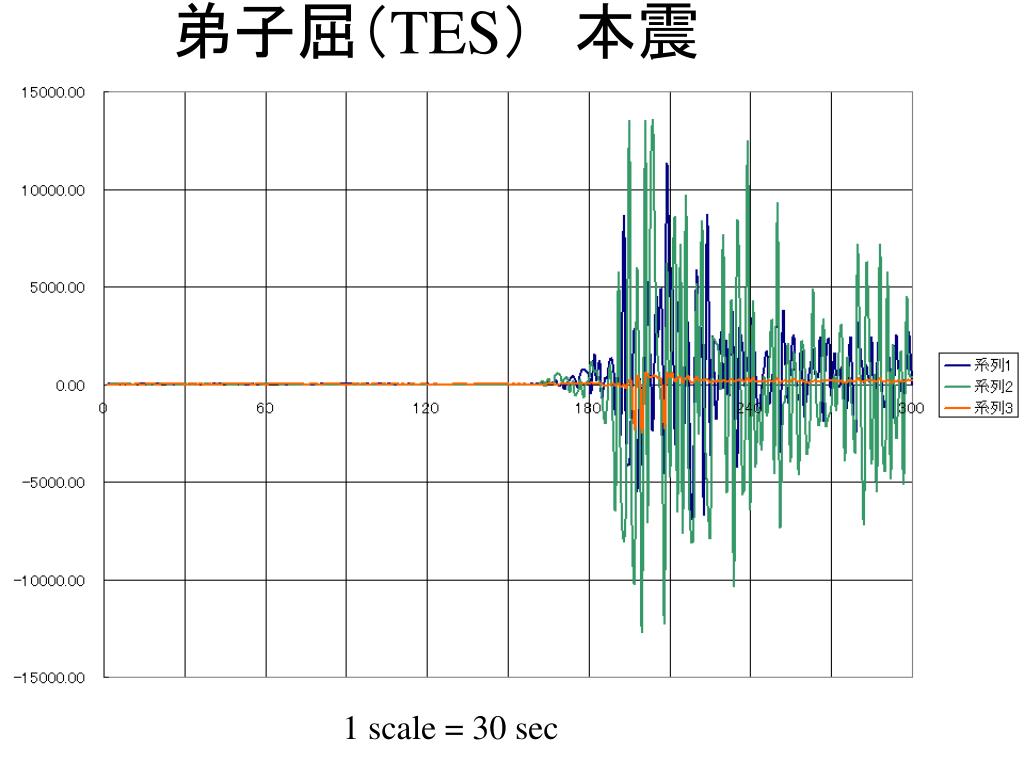

  9. 弟子屈（TES）　本震 1 scale = 30 sec

  10. ３観測点の比較 広尾(MYR) 三石(MUJ) 弟子屈(TES)
