Encoder. Een encoder, is een elektromechanisch apparaat dat de stand of beweging van een as naar code omzet. Absolute encoders geven de huidige positie van de as, ze worden ook wel hoek- transducers genoemd.

wilmer
Télécharger la présentation

Encoder

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

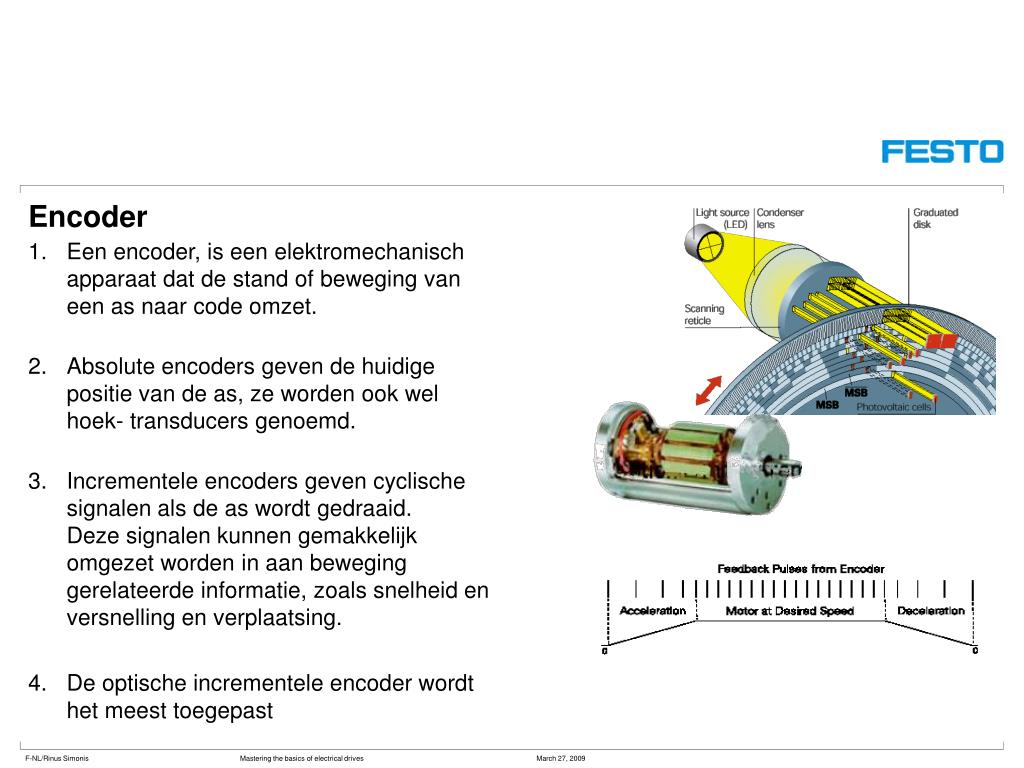

  1. Encoder • Een encoder, is een elektromechanisch apparaat dat de stand of beweging van een as naar code omzet. • Absolute encoders geven de huidige positie van de as, ze worden ook wel hoek- transducers genoemd. • Incrementele encoders geven cyclische signalen als de as wordt gedraaid. Deze signalen kunnen gemakkelijk omgezet worden in aan beweging gerelateerde informatie, zoals snelheid en versnelling en verplaatsing. • De optische incrementele encoder wordt het meest toegepast

  2. Encoder • Het feit dat de incrementele encoders slechts twee sensoren (A en B) bevatten heeft geen invloed op de nauwkeurigheid. Er bestaan incrementele encoders met 10.000 pulsen per omwenteling, of meer. • De draairichting kan bepaald worden aan de hand van de signaalvolgorde van de signalen A & B. • Vaak wordt een 3e sensor toegevoegd (I) deze geeft 1 puls per omwenteling. B A I

  3. Encoder Rechtsom: B A I

  4. Encoder B A I

  5. Encoder B A I

  6. Encoder B A I

  7. Encoder B A I

  8. Encoder B A I

  9. Encoder B A I

  10. Encoder B A I

  11. Encoder B A I

  12. Encoder B A I

  13. Encoder B A I

  14. Encoder B A I

  15. Encoder B A I

  16. Encoder B A I

  17. Encoder B A I

  18. Encoder B A I

  19. Encoder B A I

  20. Encoder B A I

  21. Encoder B A I

  22. Encoder B A I

  23. Encoder B A I

  24. Encoder B A I

  25. Encoder B A I

  26. Encoder B A I

  27. Encoder B A I

  28. Encoder B A I

  29. Encoder

  30. Encoder B A I

  31. Encoder B A I

  32. Encoder B A I

  33. Encoder B A I

  34. Encoder B A I

  35. Encoder B A I

  36. Encoder B A I

  37. Encoder B A I

  38. Encoder B A I

  39. Encoder B A I

  40. Encoder B A I

  41. Encoder B A I

  42. Encoder B A I

  43. Encoder B A I

  44. Encoder B A I

  45. Encoder B A I

  46. Encoder B A I

  47. Encoder B A I

  48. Encoder

  49. Encoder B A I

  50. Encoder B A I
