IP ネットワークの基礎 ～ ping, traceroute ～

aine avatar
aine
12 diapositives · 441 Views · Sep 07, 2014

IP ネットワークの基礎 ～ ping, traceroute ～. 演習第 1 回 情報通信技術論 インターネット工学. インターネットの仕組み. 例） Web 閲覧. インターネット. インターネットサービス プロバイダ（ ISP ）. サーバ. リクエスト. データ. 携帯電話会社 （一種の ISP ）. 電話回線 , ADSL, 光ファイバなど. 携帯電話. 基地局. 一般家庭. IP (Internet Protocol). どのような通信手順を用いるか ? ＝プロトコル インターネットでは IP を使用

#ip ネットワークの基礎 ～ ping, traceroute ～ #ip ネットワークの基礎 ～ ping, traceroute ～ ppt #powerpoint #presentation
IP ネットワークの基礎 ～ ping, traceroute ～ - slide 1
01 / 12IP ネットワークの基礎 ～ ping, traceroute ～
1 / 17

Télécharger la présentation

IP ネットワークの基礎 ～ ping, traceroute ～
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. IPネットワークの基礎～ping, traceroute～ 演習第1回 情報通信技術論 インターネット工学

  2. インターネットの仕組み • 例） Web閲覧 インターネット インターネットサービス プロバイダ（ISP） サーバ リクエスト データ 携帯電話会社 （一種のISP） 電話回線, ADSL, 光ファイバなど 携帯電話 基地局 一般家庭

  3. IP (Internet Protocol) • どのような通信手順を用いるか?＝プロトコル • インターネットではIPを使用 • 各マシン（や機器）にはユニークなIPアドレスが付与される • マシンAからマシンBへのデータの一方向伝達を行う • データは複数個に分割されてネットワークを流れる 分割 組立 ユーザ (受信側) Webサーバ (送信側) IPアドレス 130.34.189.2 130.34.195.11 インターネット

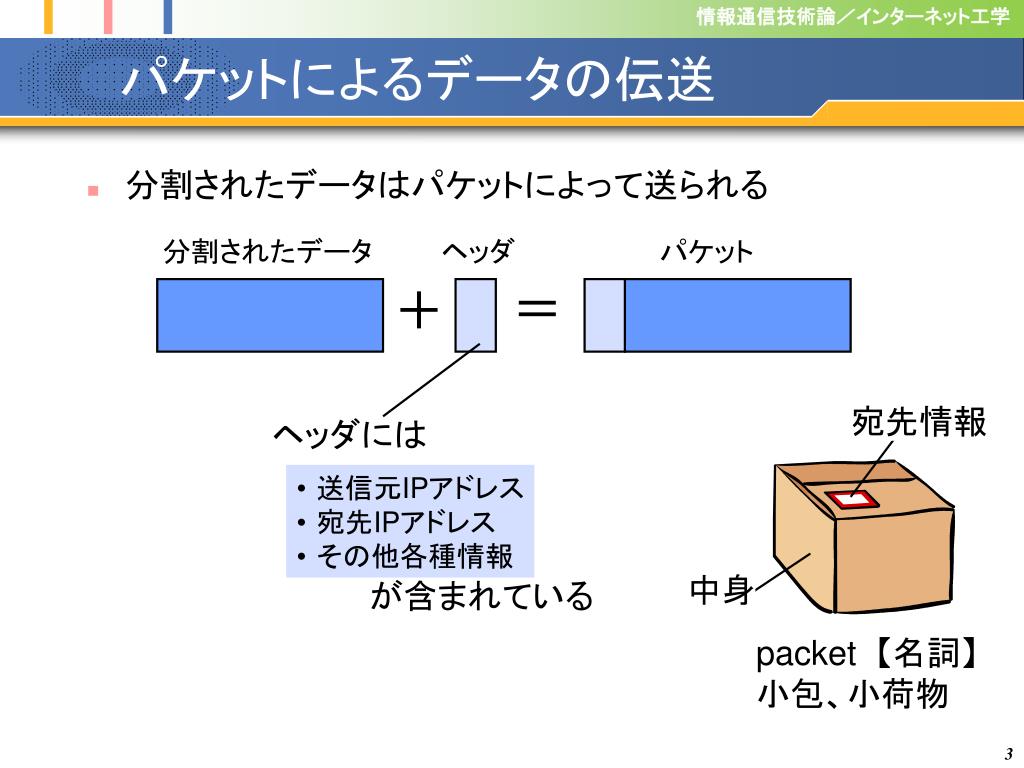

  4. パケットによるデータの伝送 • 分割されたデータはパケットによって送られる 分割されたデータ ヘッダ パケット ＝ ＋ 宛先情報 ヘッダには • 送信元IPアドレス • 宛先IPアドレス • その他各種情報 中身 が含まれている packet 【名詞】 小包、小荷物

  5. IP (Internet Protocol) の役割 • ネットワークでのパケットの経路選択（ルーティング） • ネットワーク上のルータなどがIPヘッダに記載された宛先IPアドレスを元にルーティングを行う ルータ１ ルータ２ A C B D ルータ３ E パケット AC F BF ED

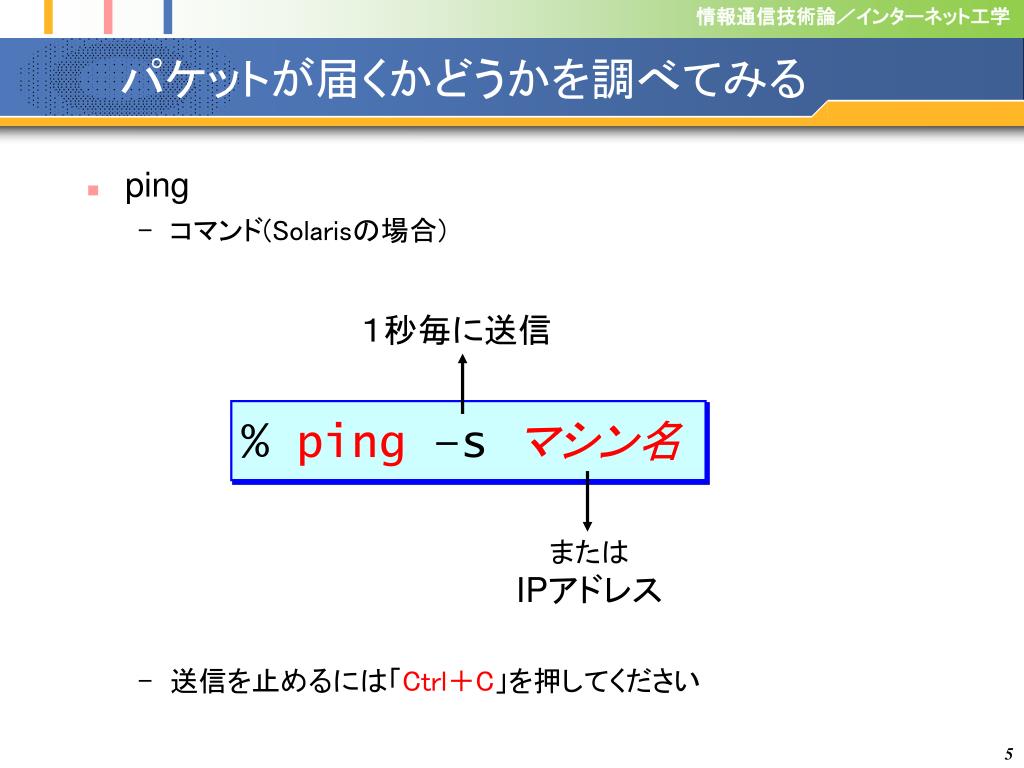

  6. パケットが届くかどうかを調べてみる • ping • コマンド(Solarisの場合) • 送信を止めるには「Ctrl＋C」を押してください １秒毎に送信 % ping –s マシン名 またはIPアドレス

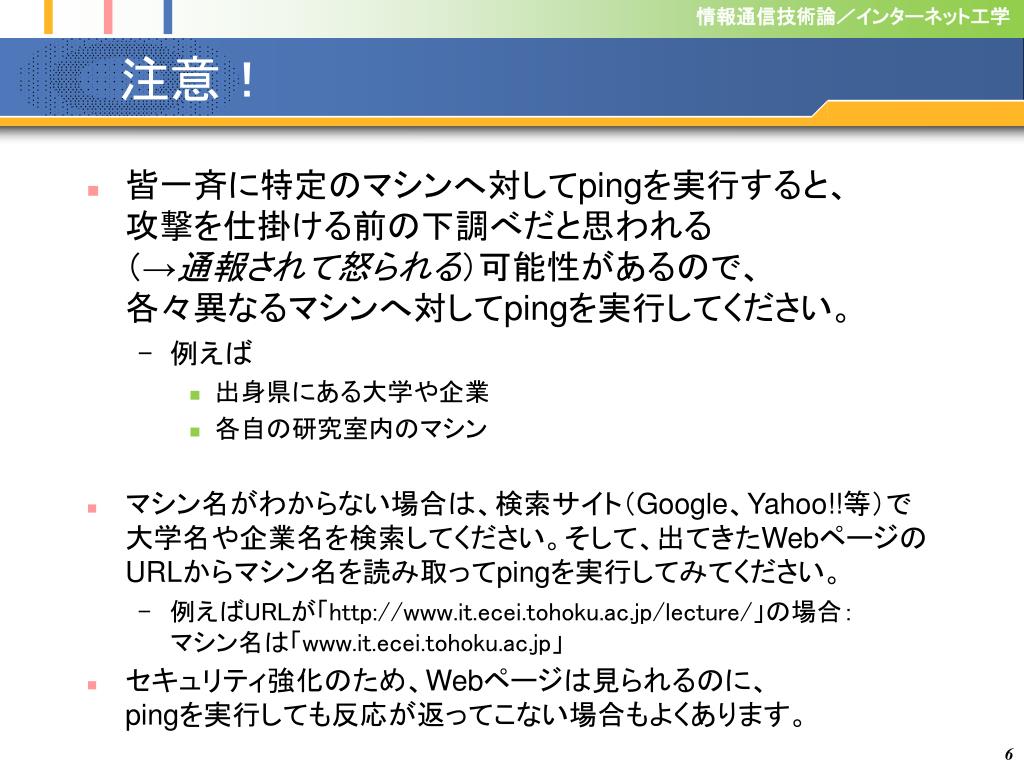

  7. 注意！ • 皆一斉に特定のマシンへ対してpingを実行すると、攻撃を仕掛ける前の下調べだと思われる（→通報されて怒られる）可能性があるので、各々異なるマシンへ対してpingを実行してください。 • 例えば • 出身県にある大学や企業 • 各自の研究室内のマシン • マシン名がわからない場合は、検索サイト（Google、Yahoo!!等）で大学名や企業名を検索してください。そして、出てきたWebページのURLからマシン名を読み取ってpingを実行してみてください。 • 例えばURLが「http://www.it.ecei.tohoku.ac.jp/lecture/」の場合：マシン名は「www.it.ecei.tohoku.ac.jp」 • セキュリティ強化のため、Webページは見られるのに、pingを実行しても反応が返ってこない場合もよくあります。

  8. pingの実行例 eiw01 % ping -s www.u-tokyo.ac.jp PING www.u-tokyo.ac.jp: 56 data bytes 64 bytes from www.u-tokyo.ac.jp (133.11.128.254): icmp_seq=0. time=14. ms 64 bytes from www.u-tokyo.ac.jp (133.11.128.254): icmp_seq=1. time=14. ms 64 bytes from www.u-tokyo.ac.jp (133.11.128.254): icmp_seq=2. time=15. ms 64 bytes from www.u-tokyo.ac.jp (133.11.128.254): icmp_seq=3. time=14. ms 64 bytes from www.u-tokyo.ac.jp (133.11.128.254): icmp_seq=4. time=14. ms 64 bytes from www.u-tokyo.ac.jp (133.11.128.254): icmp_seq=5. time=14. ms 64 bytes from www.u-tokyo.ac.jp (133.11.128.254): icmp_seq=6. time=14. ms 64 bytes from www.u-tokyo.ac.jp (133.11.128.254): icmp_seq=7. time=14. ms 64 bytes from www.u-tokyo.ac.jp (133.11.128.254): icmp_seq=8. time=14. ms 64 bytes from www.u-tokyo.ac.jp (133.11.128.254): icmp_seq=9. time=14. ms ^C ----www.u-tokyo.ac.jp PING Statistics---- 10 packets transmitted, 10 packets received, 0% packet loss round-trip (ms) min/avg/max = 14/14/15 パケットロス率 （パケットが届かなかった割合） 往復遅延時間※最大値/平均値/最小値 RTT (round-trip time) 単位：ミリ秒 ※ パケットを送ってから応答が返ってくるまでの時間

  9. パケットが届くまでの通信経路を調べる • traceroute • コマンド(Solarisの場合) • tracerouteに関しても、各々異なるマシンへ対して行うように！ 試行回数 % traceroute –q 1 マシン名 またはIPアドレス

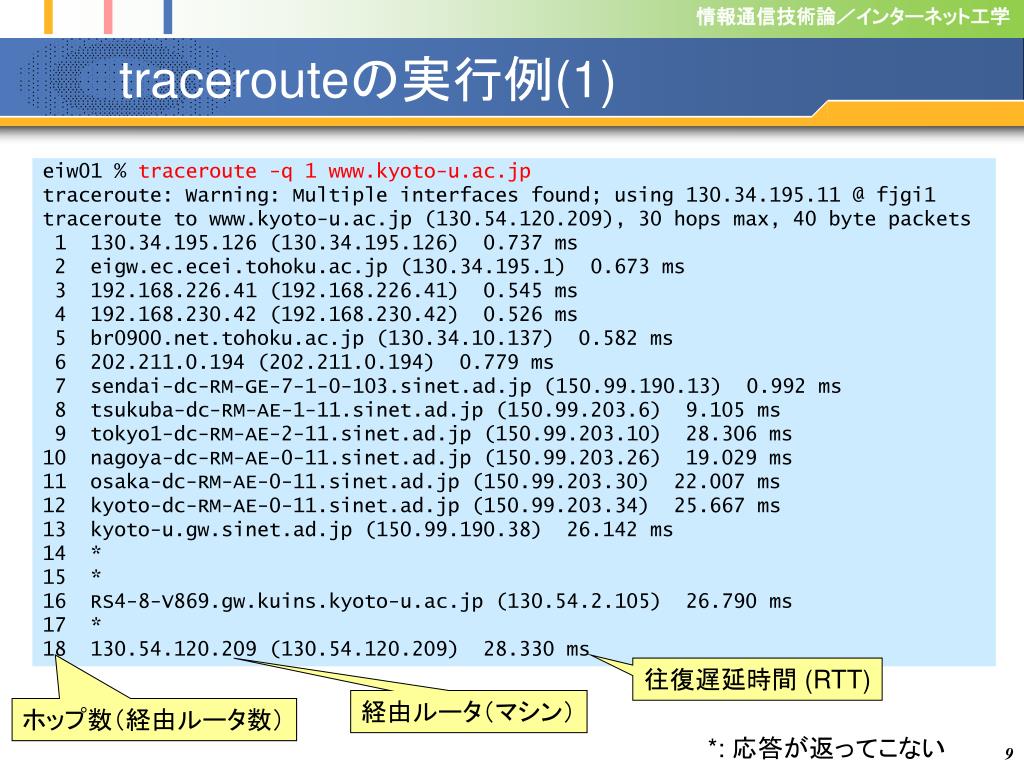

  10. tracerouteの実行例(1) eiw01 % traceroute -q 1 www.kyoto-u.ac.jp traceroute: Warning: Multiple interfaces found; using 130.34.195.11 @ fjgi1 traceroute to www.kyoto-u.ac.jp (130.54.120.209), 30 hops max, 40 byte packets 1 130.34.195.126 (130.34.195.126) 0.737 ms 2 eigw.ec.ecei.tohoku.ac.jp (130.34.195.1) 0.673 ms 3 192.168.226.41 (192.168.226.41) 0.545 ms 4 192.168.230.42 (192.168.230.42) 0.526 ms 5 br0900.net.tohoku.ac.jp (130.34.10.137) 0.582 ms 6 202.211.0.194 (202.211.0.194) 0.779 ms 7 sendai-dc-RM-GE-7-1-0-103.sinet.ad.jp (150.99.190.13) 0.992 ms 8 tsukuba-dc-RM-AE-1-11.sinet.ad.jp (150.99.203.6) 9.105 ms 9 tokyo1-dc-RM-AE-2-11.sinet.ad.jp (150.99.203.10) 28.306 ms 10 nagoya-dc-RM-AE-0-11.sinet.ad.jp (150.99.203.26) 19.029 ms 11 osaka-dc-RM-AE-0-11.sinet.ad.jp (150.99.203.30) 22.007 ms 12 kyoto-dc-RM-AE-0-11.sinet.ad.jp (150.99.203.34) 25.667 ms 13 kyoto-u.gw.sinet.ad.jp (150.99.190.38) 26.142 ms 14 * 15 * 16 RS4-8-V869.gw.kuins.kyoto-u.ac.jp (130.54.2.105) 26.790 ms 17 * 18 130.54.120.209 (130.54.120.209) 28.330 ms 往復遅延時間 (RTT) 経由ルータ（マシン） ホップ数（経由ルータ数） *: 応答が返ってこない

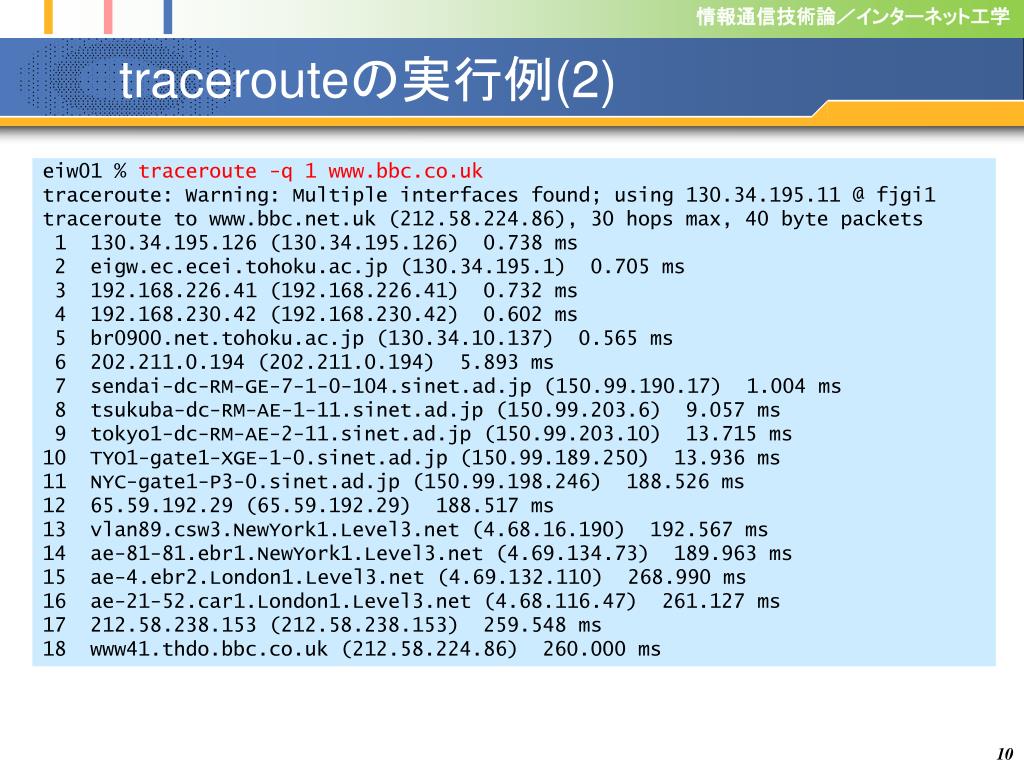

  11. tracerouteの実行例(2) eiw01 % traceroute -q 1 www.bbc.co.uk traceroute: Warning: Multiple interfaces found; using 130.34.195.11 @ fjgi1 traceroute to www.bbc.net.uk (212.58.224.86), 30 hops max, 40 byte packets 1 130.34.195.126 (130.34.195.126) 0.738 ms 2 eigw.ec.ecei.tohoku.ac.jp (130.34.195.1) 0.705 ms 3 192.168.226.41 (192.168.226.41) 0.732 ms 4 192.168.230.42 (192.168.230.42) 0.602 ms 5 br0900.net.tohoku.ac.jp (130.34.10.137) 0.565 ms 6 202.211.0.194 (202.211.0.194) 5.893 ms 7 sendai-dc-RM-GE-7-1-0-104.sinet.ad.jp (150.99.190.17) 1.004 ms 8 tsukuba-dc-RM-AE-1-11.sinet.ad.jp (150.99.203.6) 9.057 ms 9 tokyo1-dc-RM-AE-2-11.sinet.ad.jp (150.99.203.10) 13.715 ms 10 TYO1-gate1-XGE-1-0.sinet.ad.jp (150.99.189.250) 13.936 ms 11 NYC-gate1-P3-0.sinet.ad.jp (150.99.198.246) 188.526 ms 12 65.59.192.29 (65.59.192.29) 188.517 ms 13 vlan89.csw3.NewYork1.Level3.net (4.68.16.190) 192.567 ms 14 ae-81-81.ebr1.NewYork1.Level3.net (4.69.134.73) 189.963 ms 15 ae-4.ebr2.London1.Level3.net (4.69.132.110) 268.990 ms 16 ae-21-52.car1.London1.Level3.net (4.68.116.47) 261.127 ms 17 212.58.238.153 (212.58.238.153) 259.548 ms 18 www41.thdo.bbc.co.uk (212.58.224.86) 260.000 ms

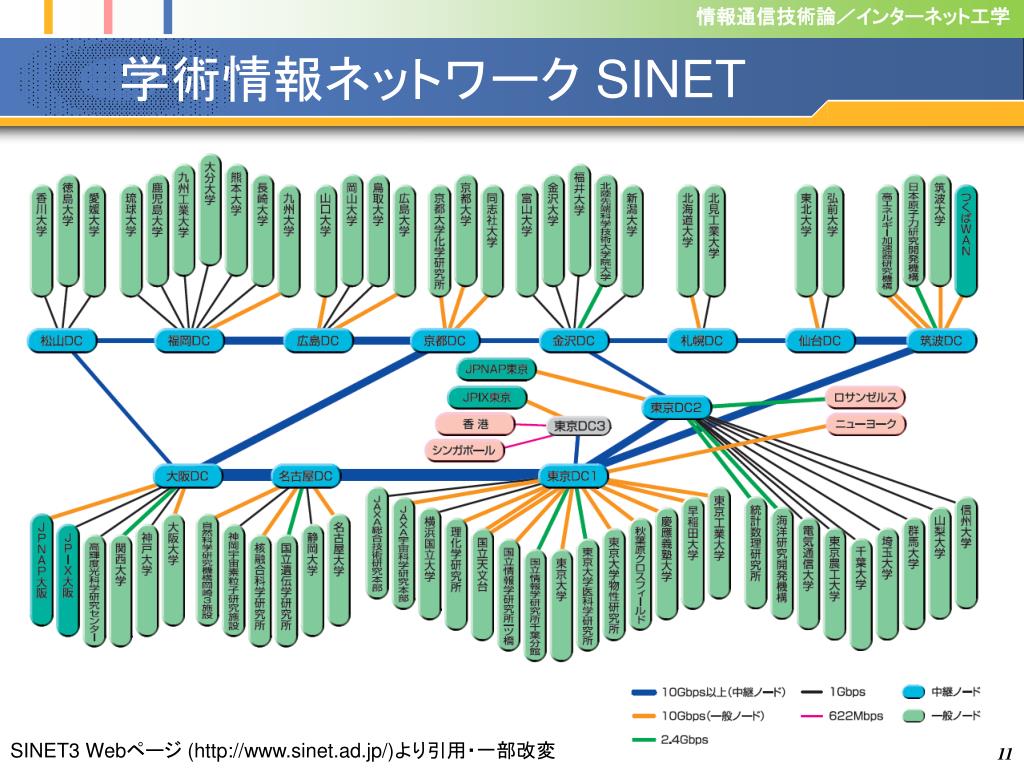

  12. 学術情報ネットワーク SINET SINET3 Webページ (http://www.sinet.ad.jp/)より引用・一部改変
