BINARY DECODING. Engkonversi sebuah n-bit code biner kedalam sebuah sinyal diskrit/1 (satu) output yang aktif ( low/high ). Syarat perancangan sebuah Dekoder yaitu m  2 n dimana m adalah kombinasi keluaran dan n adalah jumlah bit masukan. Binary Decoder. N input. M output.

BINARY DECODING - slide 1
01 / 24BINARY DECODING
1 / 17

Télécharger la présentation

BINARY DECODING
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

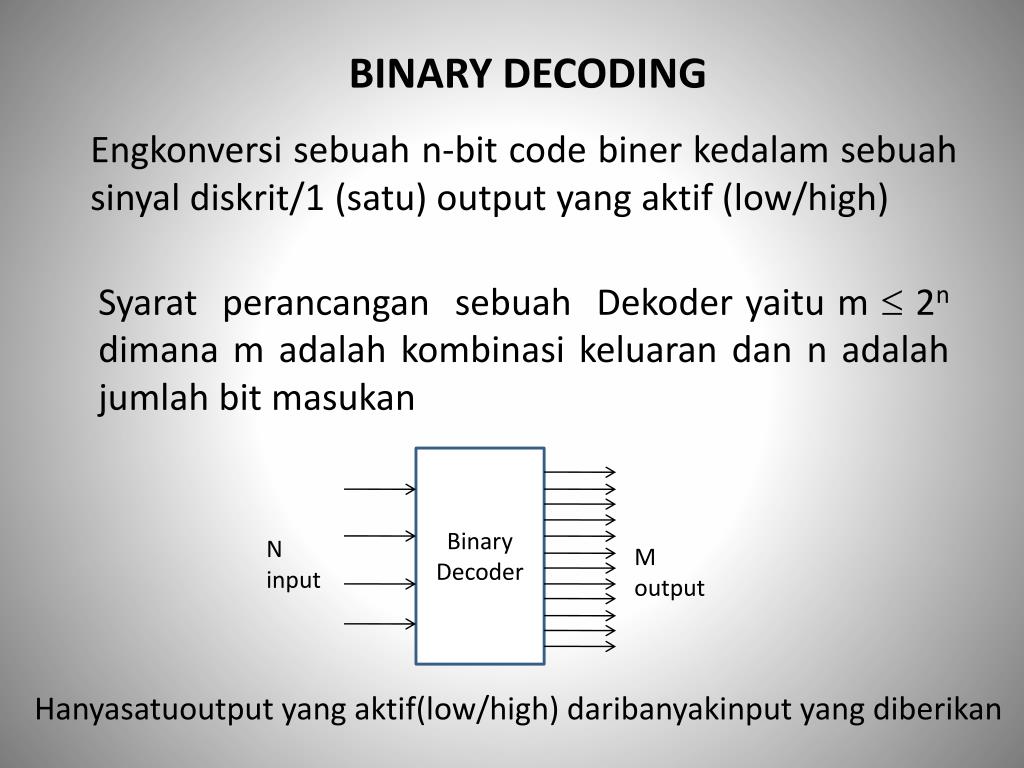

  1. BINARY DECODING Engkonversi sebuah n-bit code biner kedalam sebuah sinyal diskrit/1 (satu) output yang aktif (low/high) Syarat perancangan sebuah Dekoder yaitu m 2n dimana m adalah kombinasi keluaran dan n adalah jumlah bit masukan Binary Decoder N input M output Hanyasatuoutput yang aktif(low/high) daribanyakinput yang diberikan

  2. 2 to 4 Binary Decoder 4 Decoder 2-TO- 4 decoder F0 x F1 F2 y F3 Dari tabel diatas diperoleh persamaan sbb :

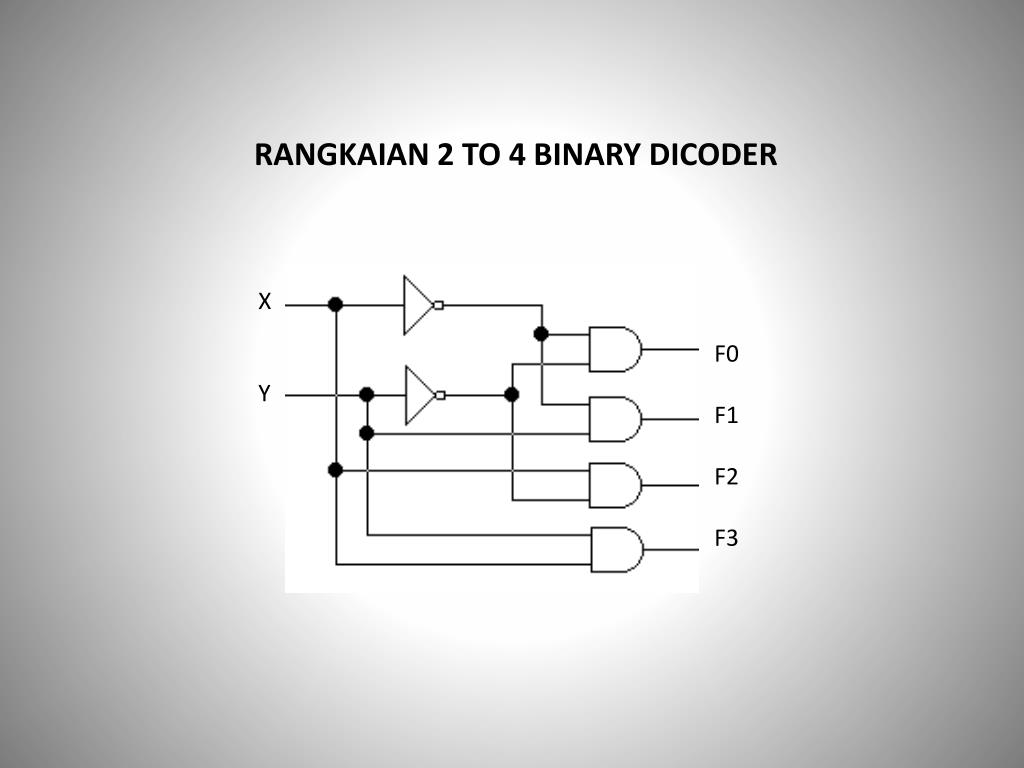

  3. RANGKAIAN 2 TO 4 BINARY DICODER X Y F0 F1 F2 F3

  4. 3 – TO – 8 Binary Decoder (aktif low)

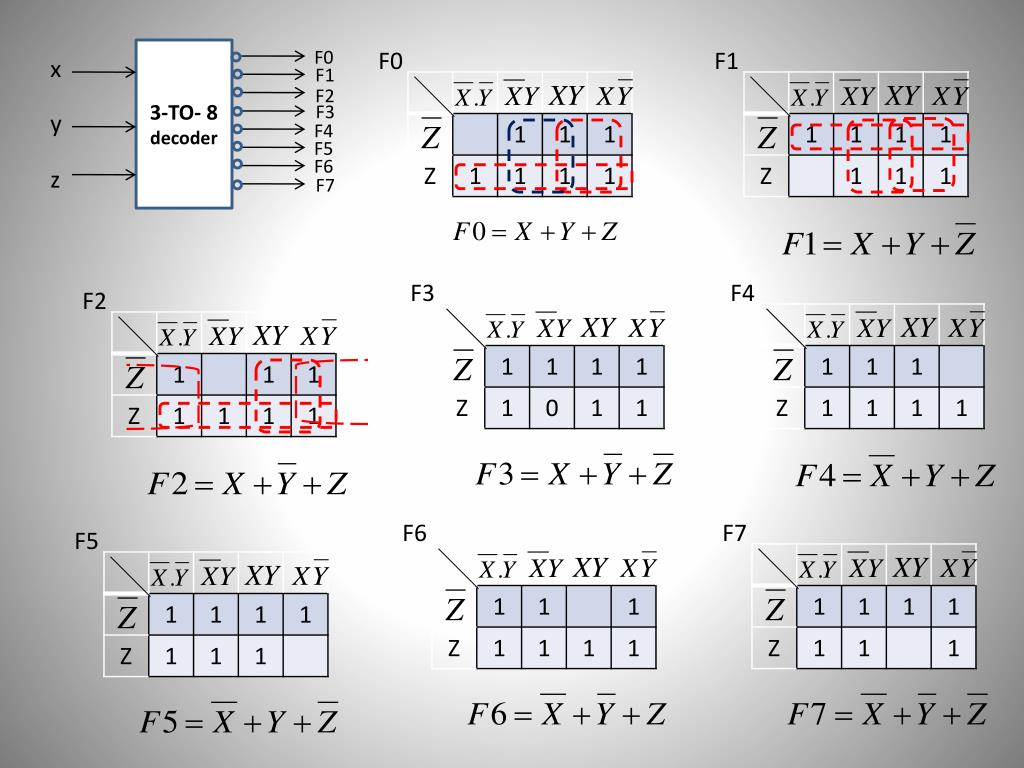

  5. 3-TO- 8 decoder F0 F0 F1 x F1 F2 F3 y F4 F5 F6 z F7 F3 F4 F2 F6 F7 F5

  6. 3 TO 8 BINARY DECODER F0 F1 F2 F3 F4 F5 F6 F7 X Y Z

  7. IMPLEMENTASI DECODER UNTUK FULL EDDER TABEL KEBENARAN SUM(X, Y, Z) = ( 1, 2, 4, 7 ) CO (X, Y, Z)= ( 3, 5, 6, 7 ) F0 F1 A x SUM F2 F3 B y F4 Co F5 Ci z F6 F7 3 TO 8 DECODER

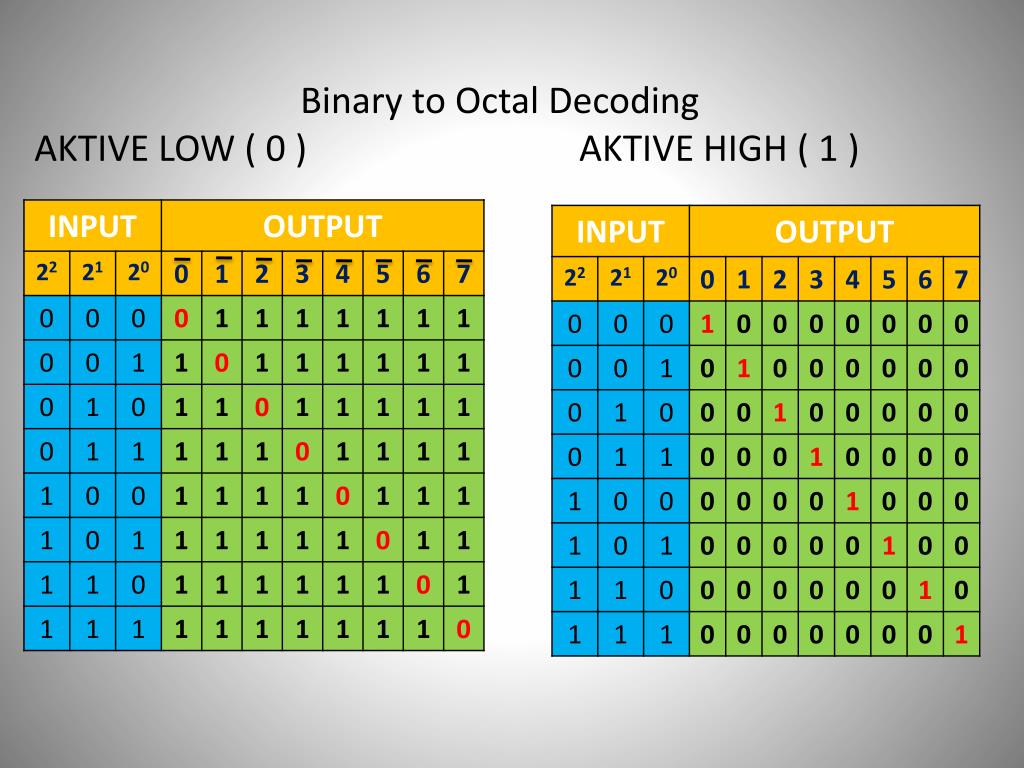

  8. Binary to Octal Decoding AKTIVE LOW ( 0 ) AKTIVE HIGH ( 1 )

  9. BINARY TO OCTAL ACTIVE LOW 0 1 2 3 4 5 6 7 X Y Z

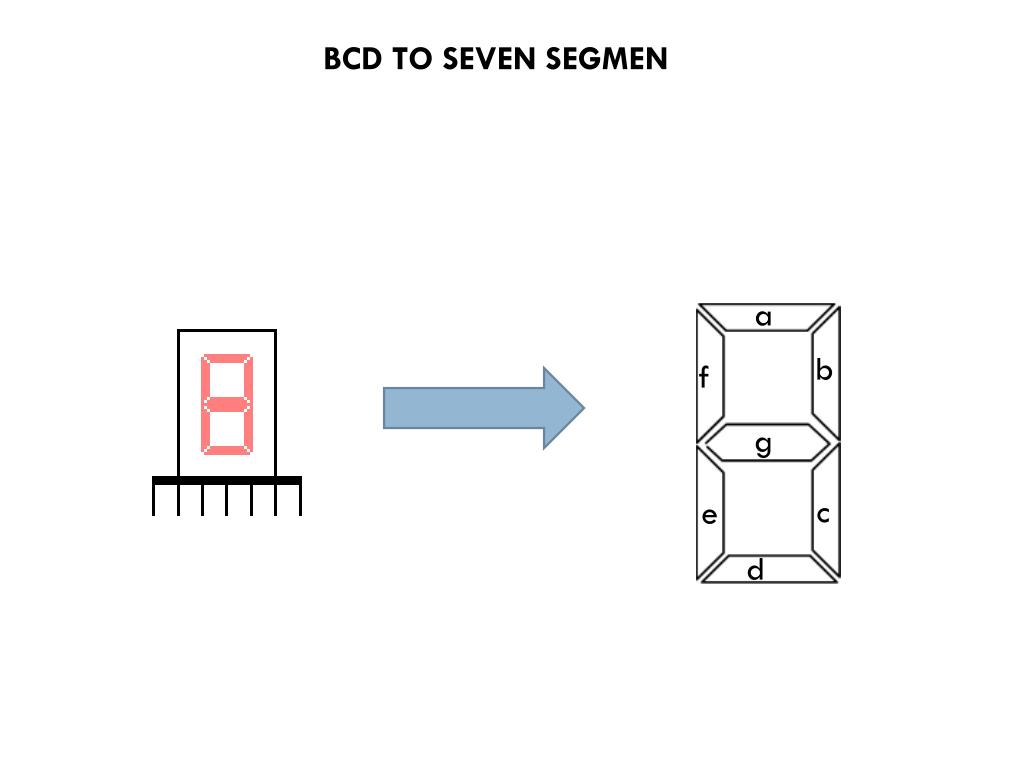

  10. BCD TO SEVEN SEGMEN a b f g c e d

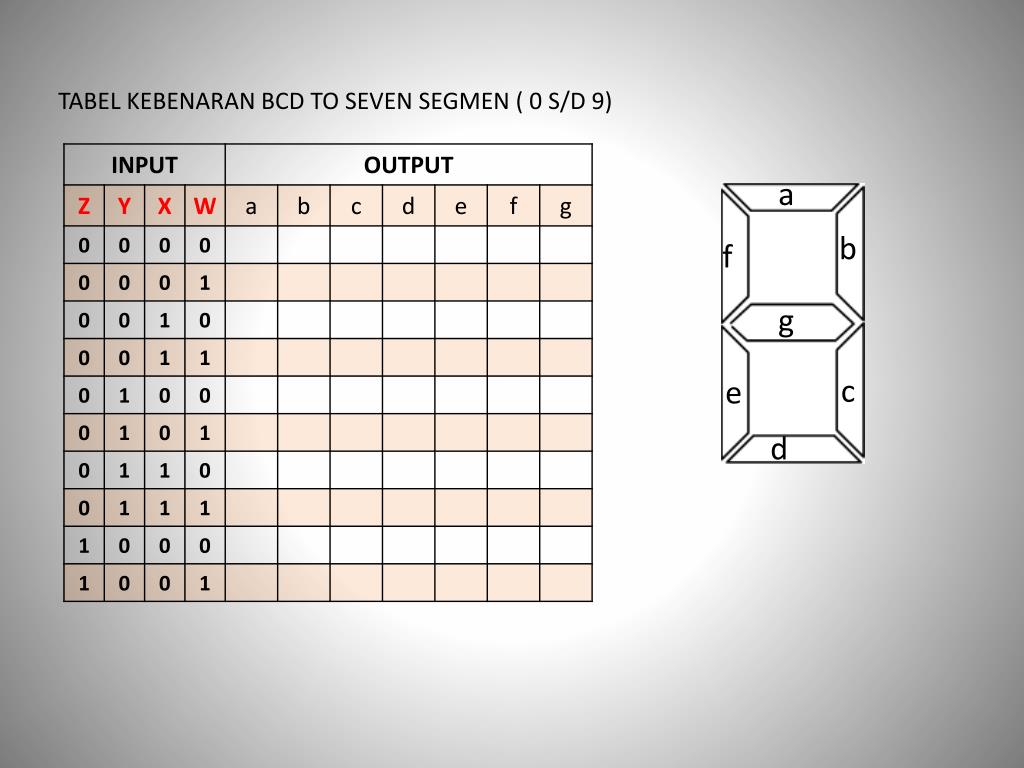

  11. TABEL KEBENARAN BCD TO SEVEN SEGMEN ( 0 S/D 9) a b f g c e d

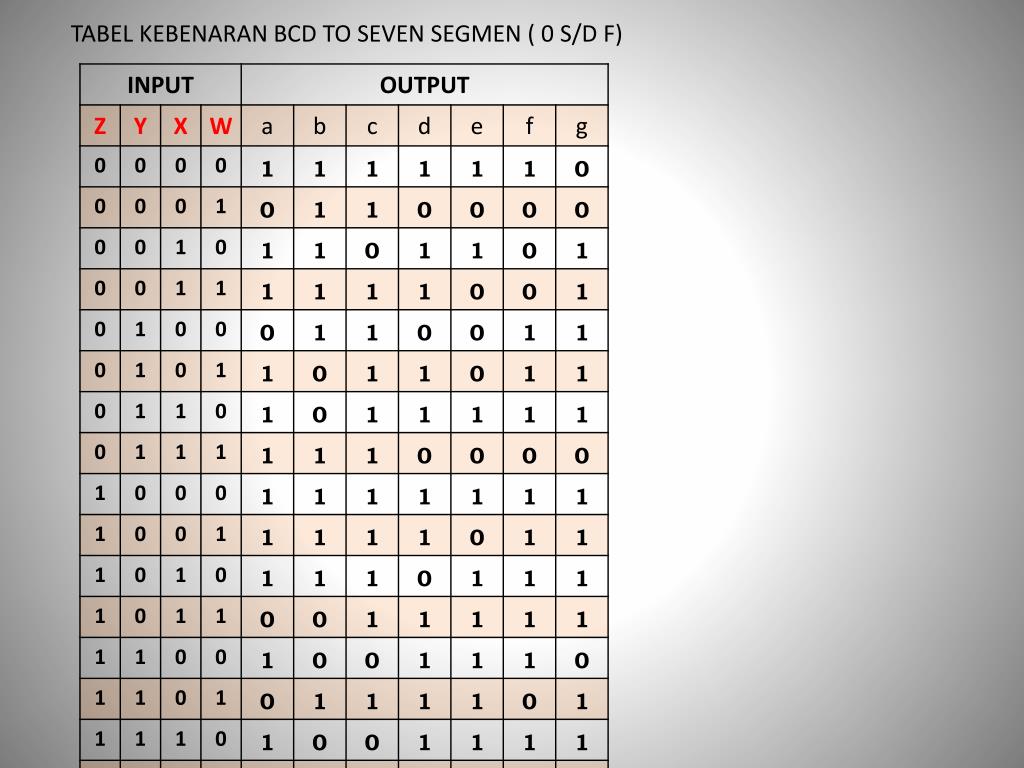

  12. TABEL KEBENARAN BCD TO SEVEN SEGMEN ( 0 S/D F)

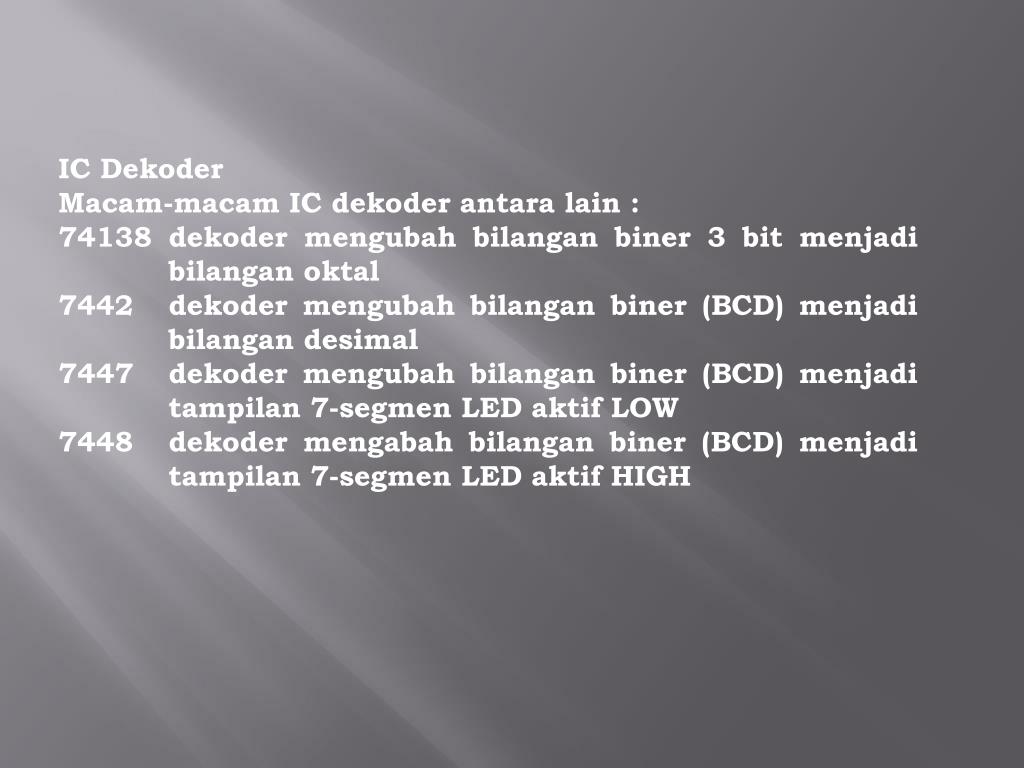

  13. IC Dekoder Macam-macam IC dekoder antara lain : 74138 dekoder mengubah bilangan biner 3 bit menjadi bilangan oktal 7442 dekoder mengubah bilangan biner (BCD) menjadi bilangan desimal 7447 dekoder mengubah bilangan biner (BCD) menjadi tampilan 7-segmen LED aktif LOW 7448 dekoder mengabah bilangan biner (BCD) menjadi tampilan 7-segmen LED aktif HIGH

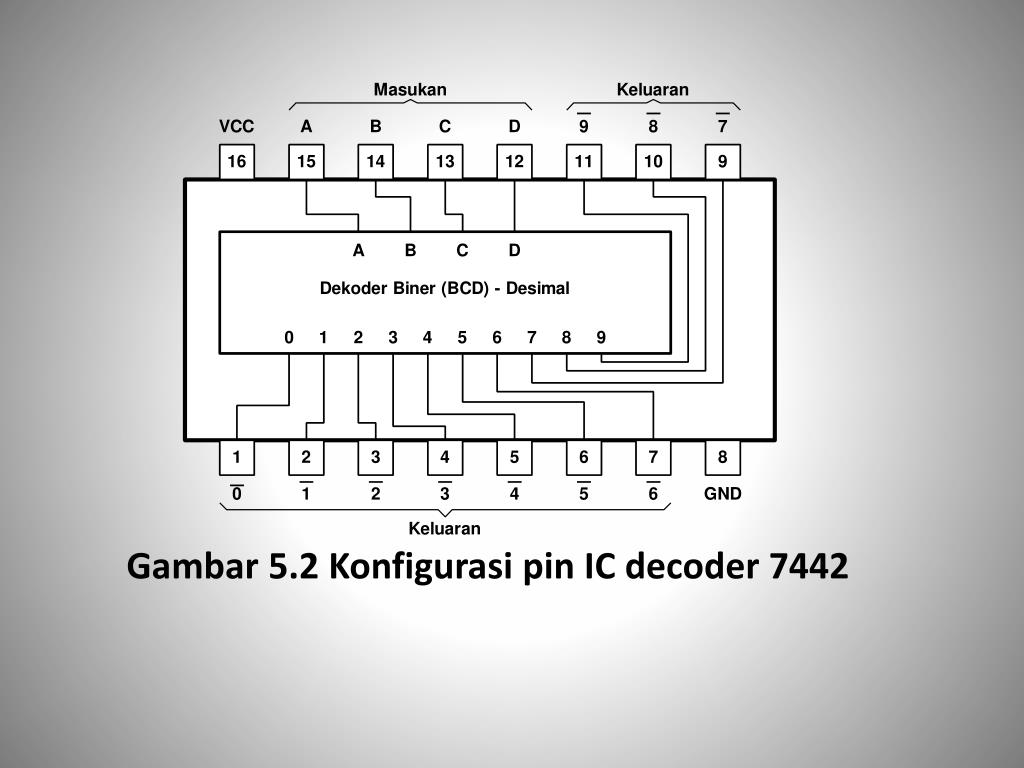

  14. Gambar 5.2 Konfigurasi pin IC decoder 7442

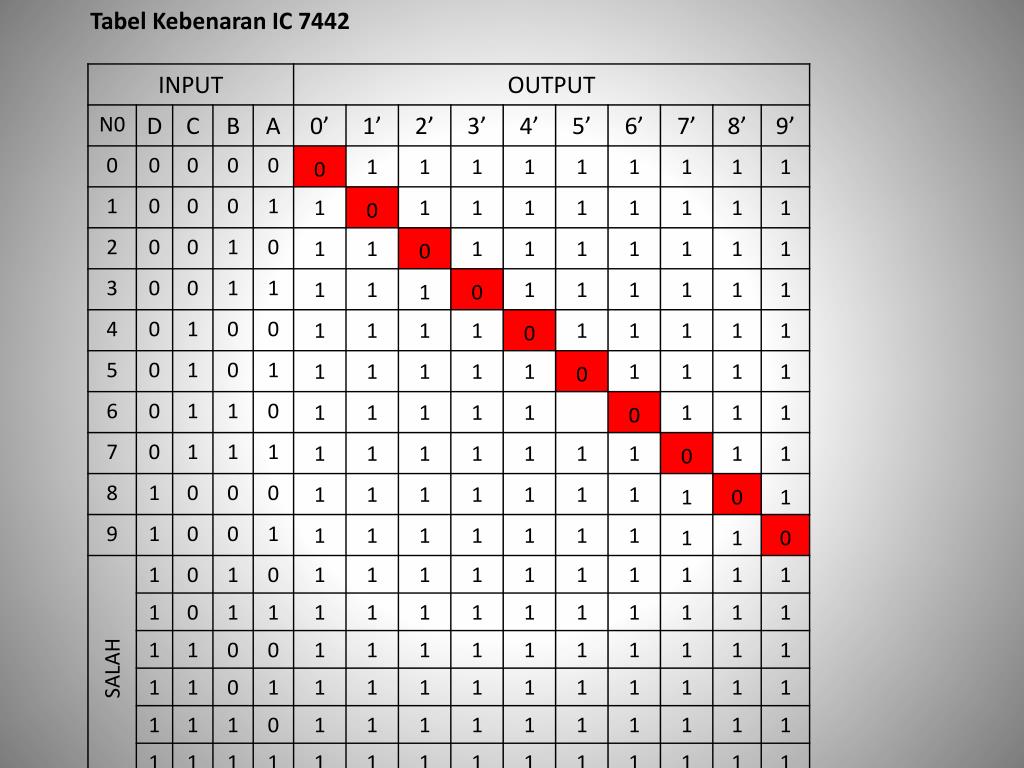

  15. TabelKebenaran IC 7442

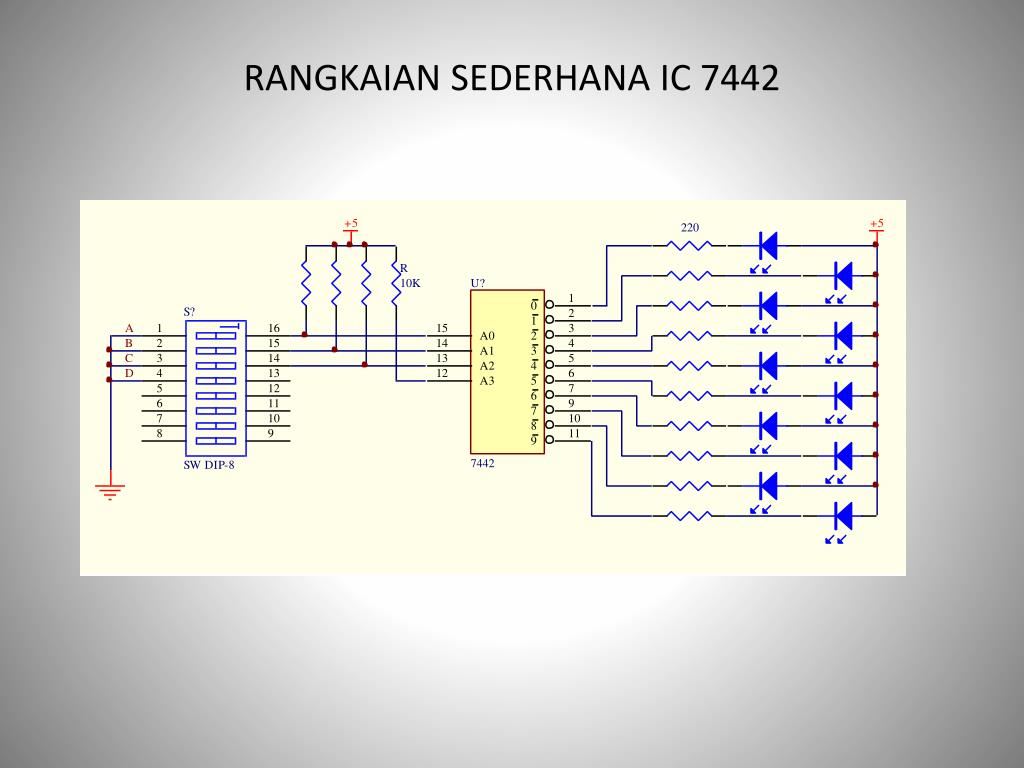

  16. RANGKAIAN SEDERHANA IC 7442

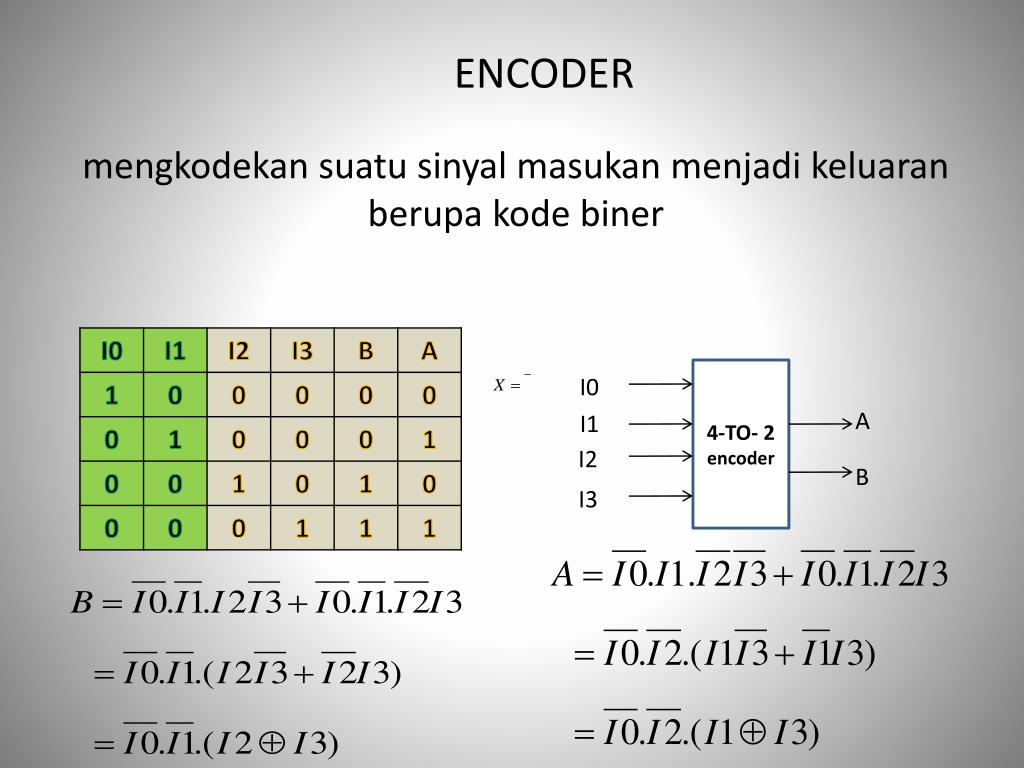

  17. ENCODER mengkodekan suatu sinyal masukan menjadi keluaran berupa kode biner 4-TO- 2 encoder I0 A I1 I2 B I3

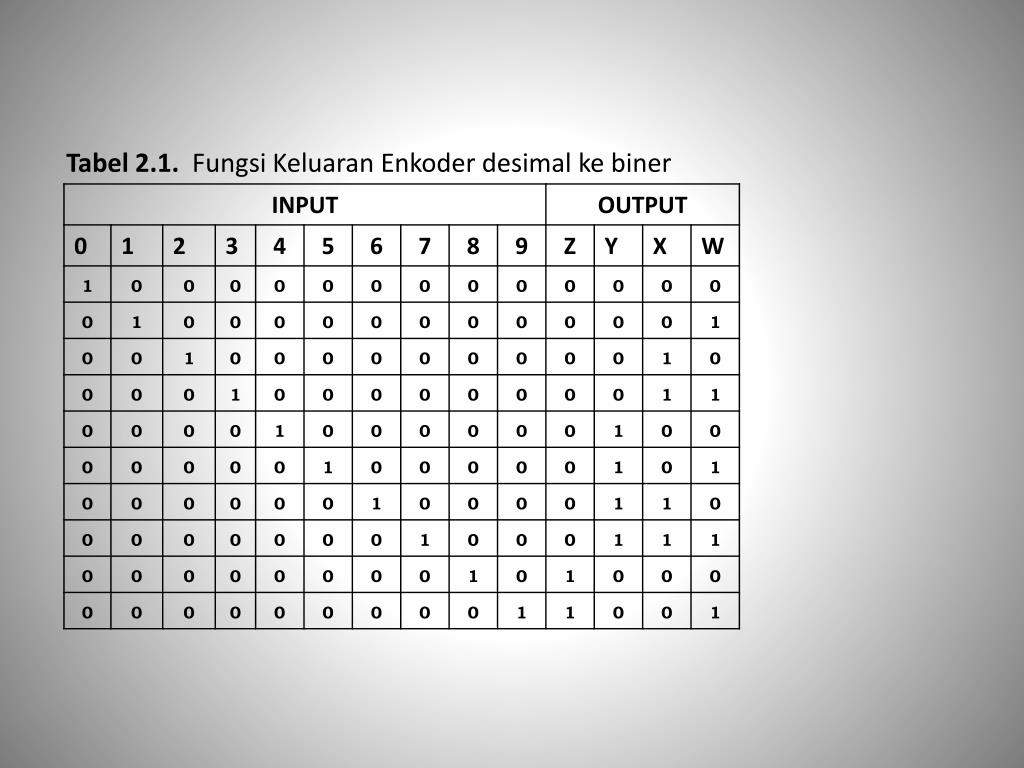

  18. Tabel 2.1. Fungsi Keluaran Enkoder desimal ke biner

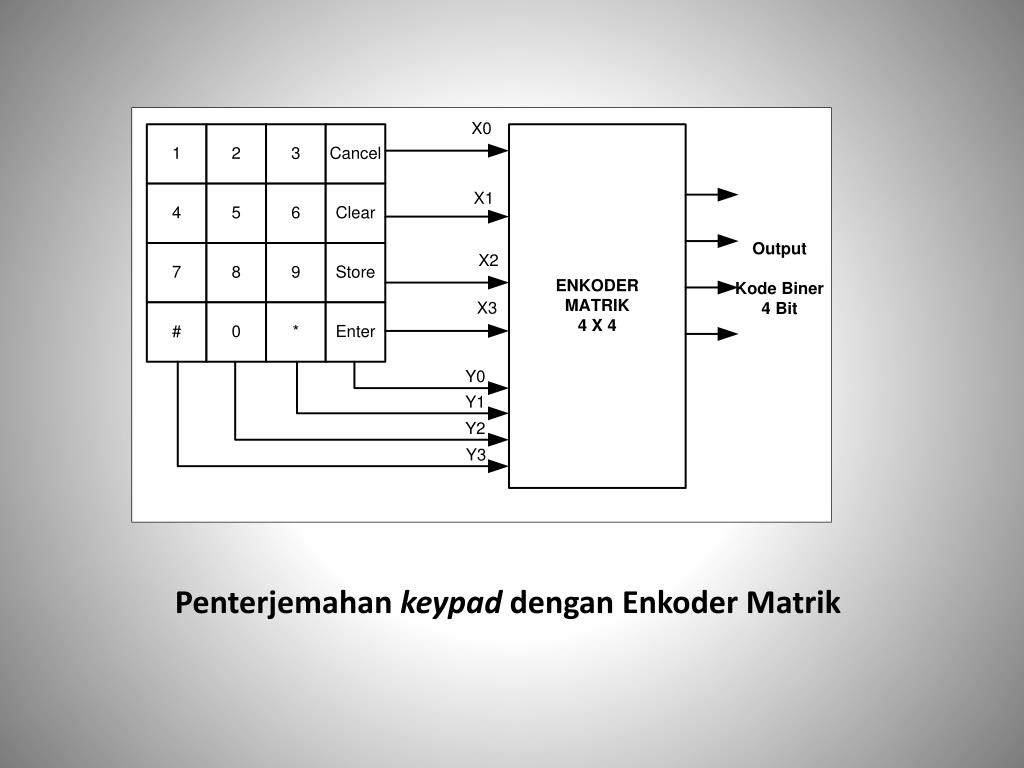

  19. Penterjemahan keypad dengan Enkoder Matrik

  20. Macam-macam IC dekoder antara lain : 74147 Enkoder mengubah bilangan desimal menjadi bilangan biner (BCD) 74148 Enkoder mengubah bilangan oktal (besaran 8) menjadi bilangan biner.

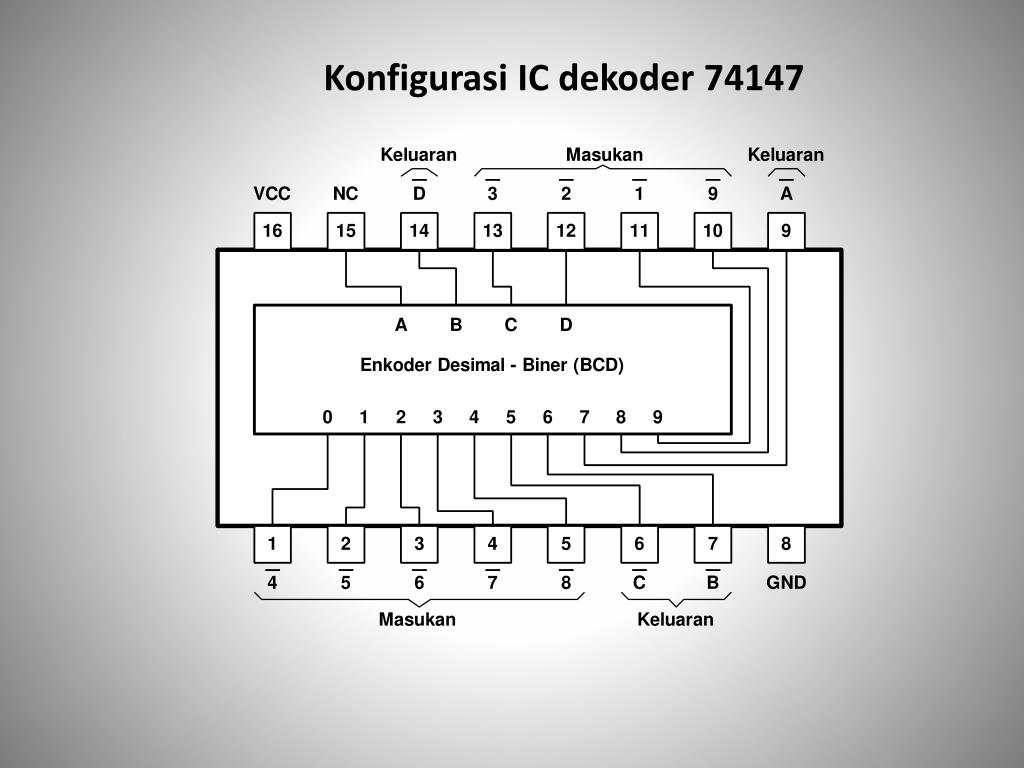

  21. Konfigurasi IC dekoder 74147

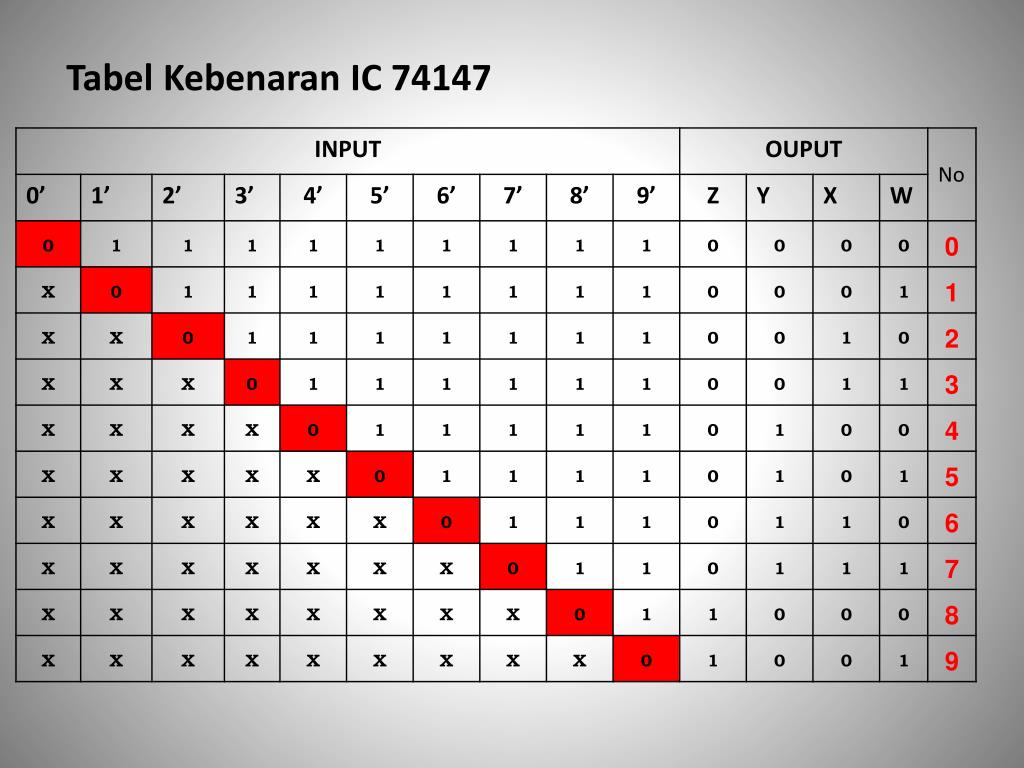

  22. TabelKebenaran IC 74147
