Making a Network Patch Lead

blaine avatar
blaine
16 diapositives · 351 Views · Jul 23, 2014

Making a Network Patch Lead. Ted Deacon. How To Terminate an RJ45. Using the Cyclops cable stripper open and insert the Cat5 patch cable turn the Cyclops in the direction of the small arrow one or two turns. Separate the cable into the pairs. Getting started.

#making a network patch lead #making a network patch lead ppt #powerpoint #presentation
Making a Network Patch Lead - slide 1
01 / 16Making a Network Patch Lead
1 / 17

Télécharger la présentation

Making a Network Patch Lead
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

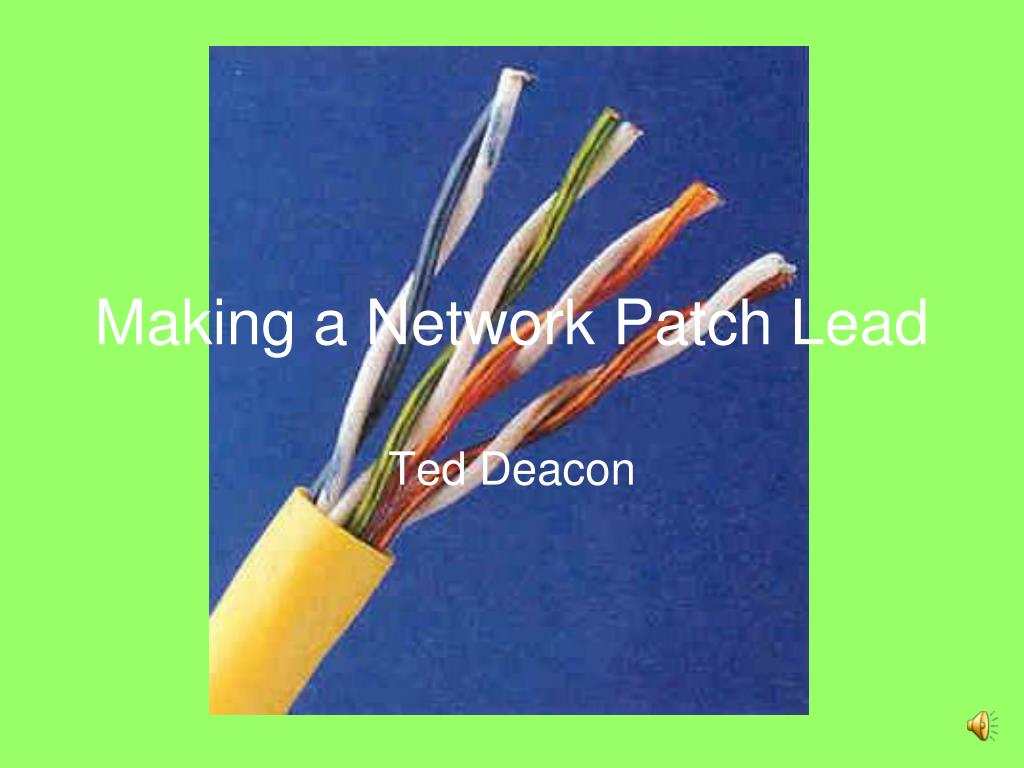

  1. Making a Network Patch Lead Ted Deacon

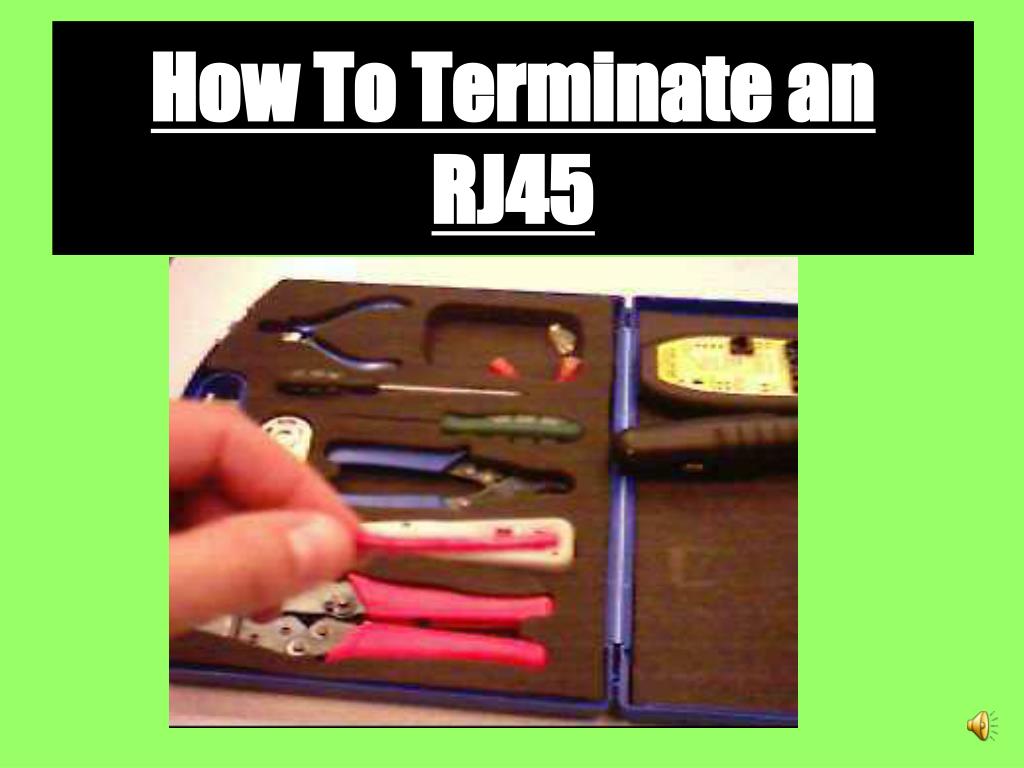

  2. How To Terminate an RJ45

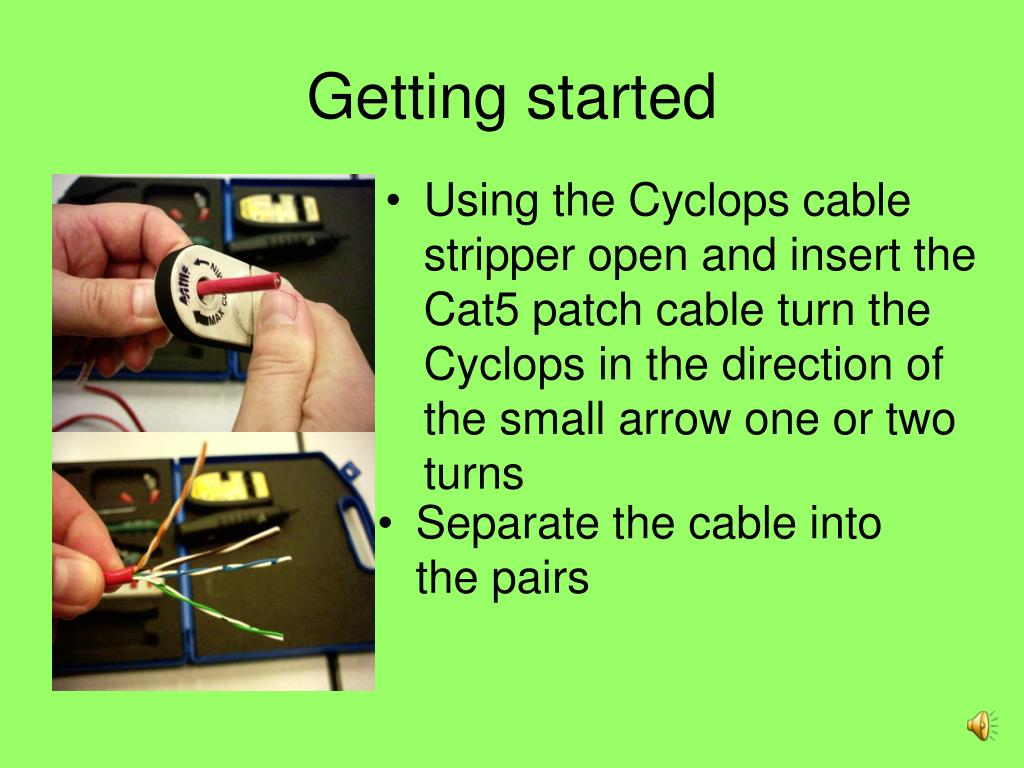

  3. Using the Cyclops cable stripper open and insert the Cat5 patch cable turn the Cyclops in the direction of the small arrow one or two turns Separate the cable into the pairs Getting started

  4. Either use a flat blade screwdriver in between the twists and pull out or simply untwist the pairs Sort wires into the correct order pull them into your fingers between and hold them securely Split and sort

  5. This is the Jack This is the Connector 568A

  6. This is the Jack This is the Connector 568B

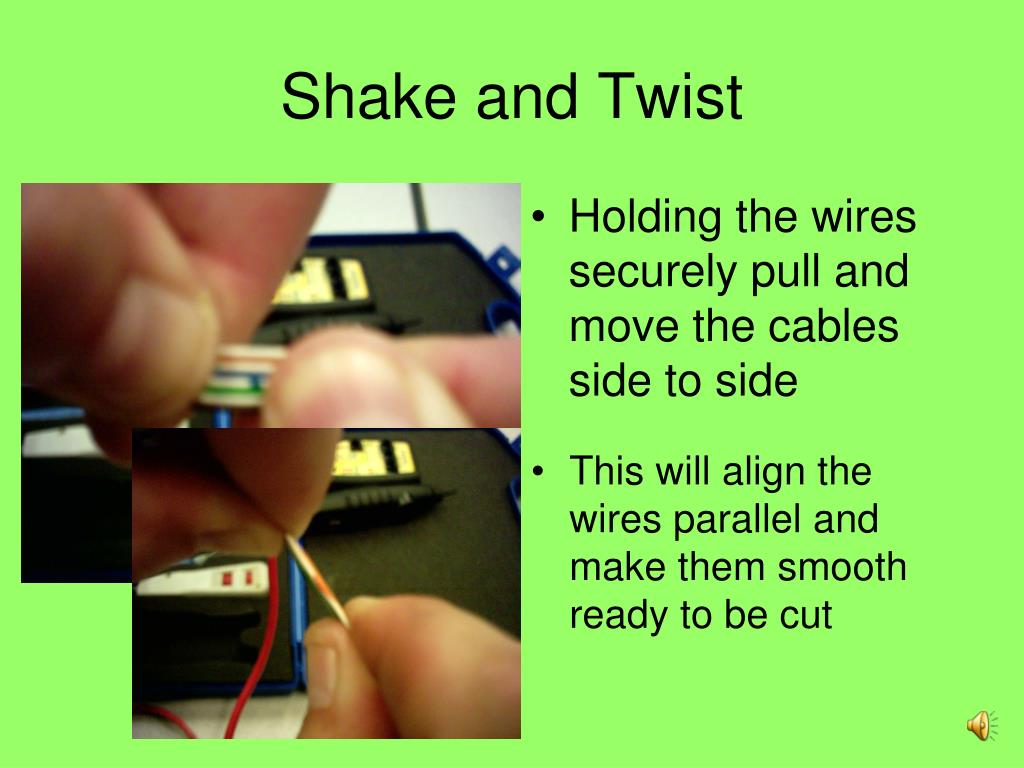

  7. Holding the wires securely pull and move the cables side to side This will align the wires parallel and make them smooth ready to be cut Shake and Twist

  8. Ensure the PVC is inside the RJ45 mark with your thumb the correct length Cut here Measure the RJ45 for the length

  9. When cutting the wires ensure you cut The side cutter blade is not parallel with the handle it goes off at about 25o So offset the handle till the blade is at 90o to ensure a square end Cutting the wires

  10. Keep the wires secure as you push them into the end of the RJ45 Ensure the wires rub on the roof of the RJ45 so they don’t flick out of order Insert to the end of the RJ45 the cables will get into guiding groves once inside Insert the cable into the RJ45

  11. Ensure the wire meets the end of the connector Both sides Check the wires will be terminated by the IDC

  12. Insert the RJ45 into the jaws of the Crimping tool And Squeeze (a couple of times) Crimp

  13. Use a continuity tester to ensure that each end has terminated If any failure the end must be cut off start again Test!

  14. Cable tester

  15. Have Fun
