Introduction au cours “Modèles stochastiques en traitement d’image”

1. Introduction au cours “Modèles stochastiques en traitement d’image” J. ZERUBIA – INRIA Sophia Antipolis Remerciements : X. Descombes, I. Jermyn, les post-docs, doctorants et stagiaires de Master Recherche du projet ARIANA (INRIA/I3S)

2. 0. Images : déconvolution

3. 0. Images : segmentation

4. 0. Buts • Définitions : que sont les champs de Markov ? • Exemples : comment sont-ils utilisés pour la compréhension des images ? • Algorithmes : comment peut-on extraire l’information désirée des modèles ?

5. Partie I : définitions

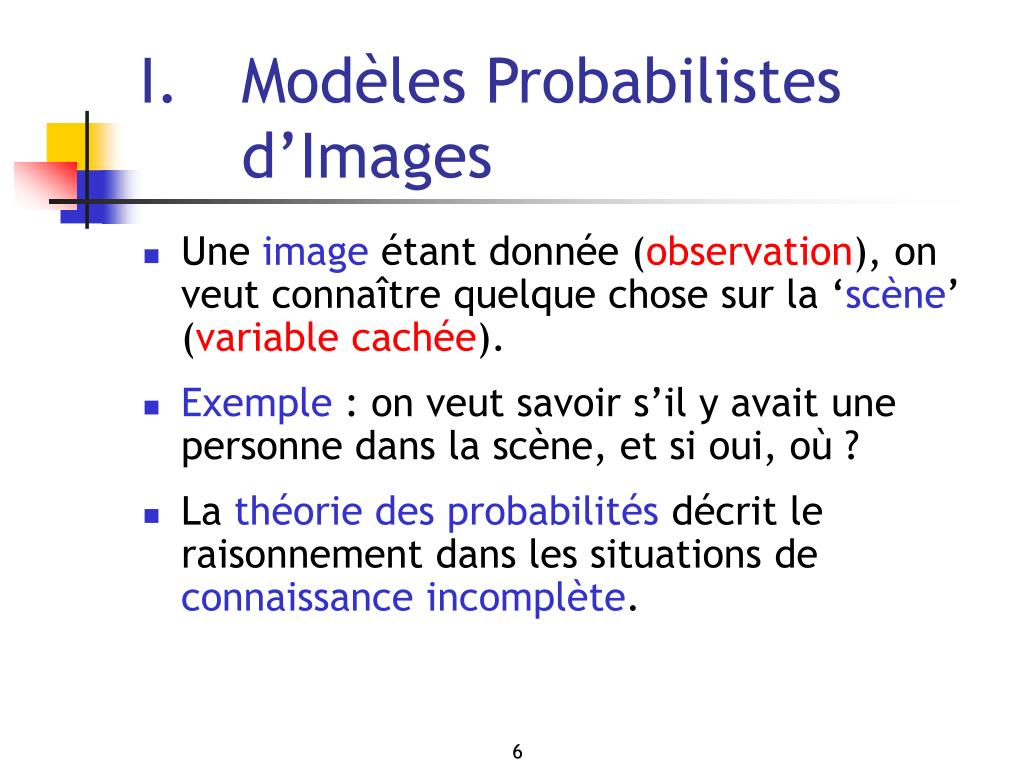

6. I. Modèles Probabilistes d’Images • Une image étant donnée (observation), on veut connaître quelque chose sur la ‘scène’ (variable cachée). • Exemple : on veut savoir s’il y avait une personne dans la scène, et si oui, où ? • La théorie des probabilités décrit le raisonnement dans les situations de connaissance incomplète.

7. I. Théorème de Bayes • On veut connaître la probabilité de la scène connaissant l’image. • Le théorème de Bayes/Laplace transforme la probabilité de l’image sachant la scène en la probabilité de la scène sachant l’image. • K représente toute la connaissance que l’on a avant de voir l’image

8. I . Théorème de Bayes • La probabilité de l’image sachant la scène et K (la formation de l’image) : a souvent un modèle physique, appelée la vraisemblance. • La probabilité de la scène avant d’avoir vu l’image (mais avec la connaissance K) : appelée la probabilité a priori. • On doit construire des modèles pour les deux (vraisemblance et a priori).

9. I. Les espaces d’images • Une image est une fonction d’un domaine D ½ZNvers un espace C. • Les signaux acoustiques : N = 1. • Les images standard : N = 2. • Les images IRM : N = 3. • Les séquences vidéo : N = 3 = « 2 + 1 ».

10. I. Les espaces d’images • La dimension de C : • Images monochromatiques : 1. • Images en couleur : 3. • Images multi- ou hyper-spectrales : de 10 à plus de 200. • D est envisagé comme plongé dans RN. Cela veut dire que les notions de géométrie peuvent être appliquées si N > 1.

11. I. Les espaces de scène : sémantique • Information sur le monde 3D : • Distances et positions des objets dans une photo; • Types de végétation dans une image aérienne; • Position d’une tumeur dans une image médicale ; • Géométrie des bâtiments dans un plan. • Paramètres de la caméra. • Jugements plus subjectifs : • Émotion d’un visage ; • Style d’architecture.

12. I. Les espaces de scène : mathématique • Une fonction de D vers un autre espace : • Restauration : CD; • Segmentation : LD où L est un ensemble (étiquettes d’interprétation) ; • Une région : {0,1}D.

13. I. Probabilités sur ces espaces • L’espace des images est énorme. • 10157826 images possibles de 256 x 256 pixels. • Il faut donc essayer de simplifier

14. I. Simplification des probabilités • Les probabilités se simplifient quand quelques variables sont indépendantes les unes des autres. • Les champs de Markov sontune façon (mais pas la seule) de définir des probabilités simplifiées, mais néanmoins utiles.

15. I. Exemple : indépendance • Si la scène est décrite par une fonction sur D, la probabilité peut se factoriser sur les pixels : • Dans ce cas, on peut traiter chaque pixel séparément (problème àune dimension).

16. I. Champs de Markov (MRFs) • Un champ de Markov sur un ensemble D est une probabilité sur l’espace de fonctions CD de D vers un autre espace C satisfaisant les 2 conditions ci-dessous. • Positivité: . • On peut savoir tout ce qui est possible de la valeur de fp sachant seulement les valeurs des ‘voisins’ fN(p)-p.

17. I. Champs de Markov (MRFs) • Voisinage : pour chaque point, il y a un sous-ensemblet.q.

18. I. Interprétation comme un graphe • Un graphe non-orienté G est : • Un ensemble V (noeuds); • Un sous-ensemblet.q. • Etant donné un champs de Markov, on définit un graphe de la façonsuivante :

19. I. Cliques • Un sous-ensemble est une clique ssi : . • On définit comme l’ensemble de toutes les cliques dans le graphe G.

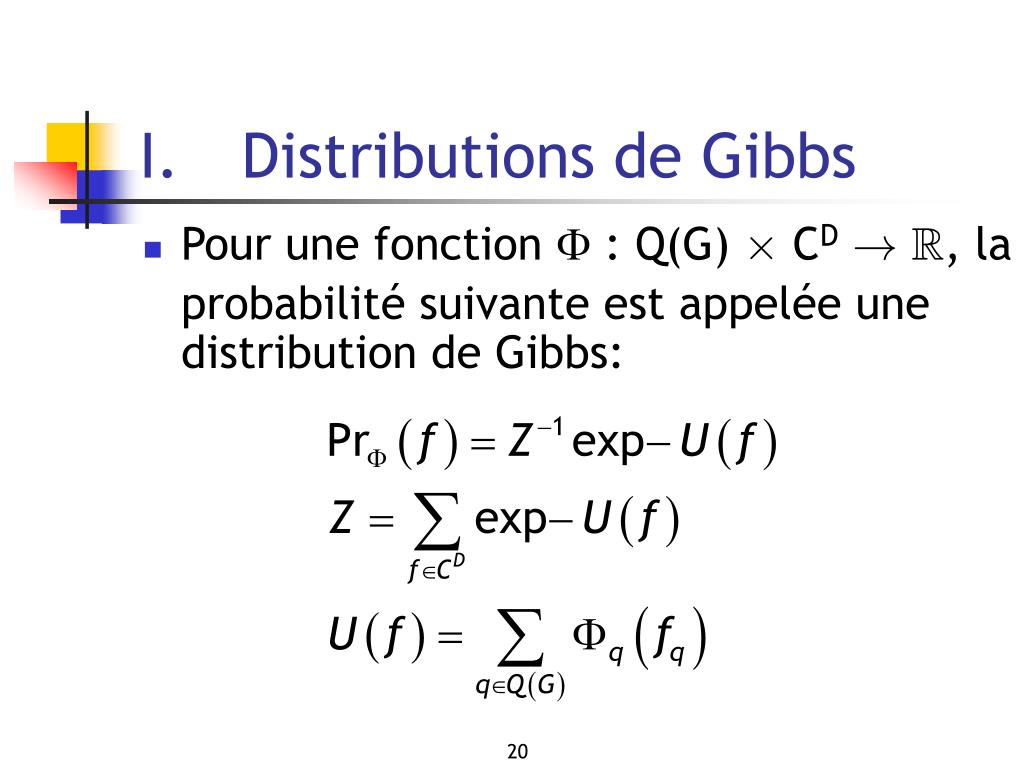

20. I. Distributions de Gibbs • Pour une fonction  : Q(G) £ CD!R, la probabilité suivante est appelée une distribution de Gibbs:

21. I. Distribution de Gibbs • U est appelé l’énergie. Z est appelé le fonction de partition. • Pour une distribution de Gibbs, l’estimée MAP prend une forme simple:

22. I. Théorème de Hammersley-Clifford • 1971. Très important parce qu’il permit la construction facile de champs de Markov. • Pour chaque fonction , est un champs de Markov. • Pour chaque champs de Markov Pr, on peut trouver unefonction t.q. • Conclusion: GIBBS = MRF

23. D D R Г : C C £ ! I. Estimées • Utilité = fonction de coût : • Utilité moyenne : • Estimée :

24. I. Estimées : MAP • Maximum APosteriori :

25. I. Estimées : MPM • “Marginal Posterior Mode”

26. I. Estimées : champs moyen • Erreur quadratique moyenne.

27. Partie II : exemples

28. II. Exemple 1 : bruit • La lumière reflétée par la scène est bruitée avant d’attendre la caméra : • Conditions atmosphériques ; • Bruit photonique et électronique dans la caméra. • On veut connaître l’image originale avant l’addition de bruit. On connaît l’image bruitée.

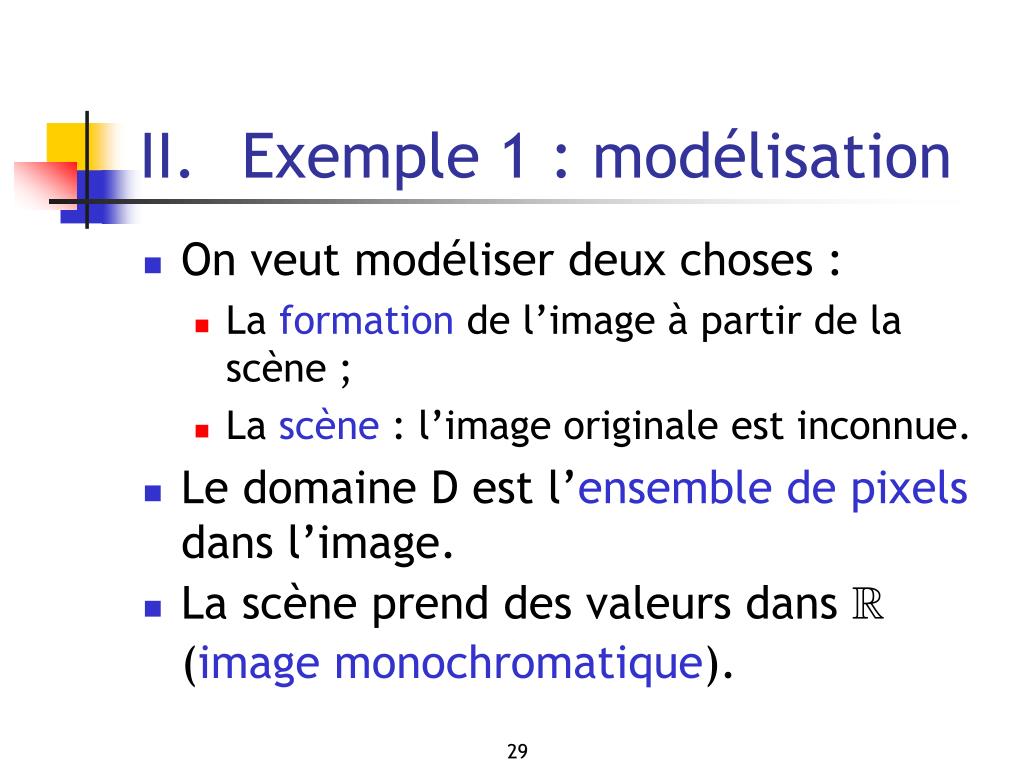

29. II. Exemple 1 : modélisation • On veut modéliser deux choses : • La formation de l’image à partir de la scène ; • La scène : l’image originale est inconnue. • Le domaine D est l’ensemble de pixels dans l’image. • La scène prend des valeurs dansR (image monochromatique).

30. II. Exemple 1 : formation • On suppose que le bruit est : • Additif : le bruit s’ajoute au signal ; • Stationnaire : la probabilité d’une configuration de bruit est la même pour toutes les translations possibles ; • Blanc : le bruit en un point est indépendant du bruit aux autres points ; • Gaussien : le niveau de bruit en chaque point est distribué selon une loi gaussienne.

31. II. Exemple 1 : formation • Le bruit est un champs de Markov trivial. Toutes les variables sont indépendantes. • Le graphe n’a pas d’arcs:

32. II : Exemple 1 : la Scène • Qu’est-ce que l’on sait de la scène  ? • Peut-être rien : Pr(S) = constant. • Les estimées par le MAP, MPM et la moyenne sont en accord : S = I. • On n’a rien fait. Pas très satisfaisant !

33. II. Exemple 1 : la Scène • En fait, on sait beaucoup plus de chosessur la scène. • Une hypothèse souvent utilisée est que la scène est plus lisse que l’image. • Deux pixels voisins ont généralement des valeurs proches.

34. 8 4 II. Exemple 1 : la Scène • On utilise un voisinage à 4 ou 8 voisins : • Le modèle est stationnaire ( est constant). • Z est une fonction de .

35. II. Exemple 1 : difficultés • Le modèle de la scène n’est pas très bon : • Le terme quadratique est trop fort ; • Les images ont des discontinuités. • On ne connait pas ou . • On doit : • Soit les estimer ; • Soit les intégrer (marginaliser).

36. II. Exemple 2 :classification • On suppose que, dans la scène, il y a des classes différentes. • Les classes sont indexées par les éléments d’un ensemble L. • On veut assigner une de ces étiquettes à chaque point dans le domaine de l’image. • Donc la scène est une fonction de D vers L.

37. II. Exemple 2 :images satellitaires • Une des tâches importantes dans le traitement d’images satellitaires est d’identifier les diverses classes de couverture du terrain. • Zones urbaines ou suburbaines ; • Forêts ; • Aéroports ; • Routes.

38. II. Exemple 2 : la Scène • Comme toujours, le graphe est formé par les pixels dans D. • Deux modèles sont les plus fréquents : • Indépendant : chaque étiquette ne dépend pas de ses voisins (classification pixélique) ; • Modèle de Potts : chaque pixel essaie d’avoir la même étiquette de ses 4 ou 8 voisins (classification contextuelle).

39. II. Exemple 2 : formation • Normalement, on fait l’hypothèse suivante ( est le sous-ensemble qui a l comme cible) : • Pour chaque étiquette, on a un modèle d’images qui ne contient que cette classe.

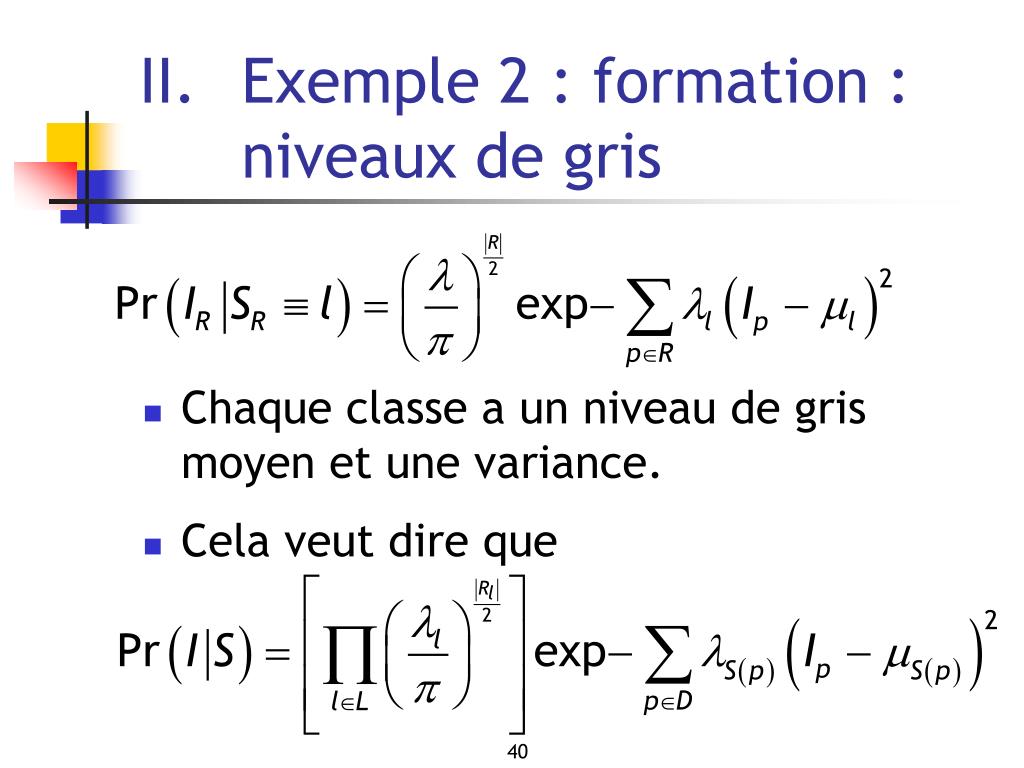

40. II. Exemple 2 : formation : niveaux de gris • Chaque classe a un niveau de gris moyen et une variance. • Cela veut dire que

41. II. Exemple 2 : la Scène : indépendant • Chaque pixel est distribué selon la même loi :. • Cela veut dire que

42. II. Exemple 2 : la Scène : indépendant • Si • Si l’on connaît les valeurs   ; • L’estimée MAP devient

43. II. Exemple 2 : difficultés • Le problème est que chaque pixel prend sa décision seul. • L’estimée est trop rugueuse. • Il faut régulariser la solution en utilisant une probabilité a priori plus compliquée.

44. II. Exemple 2 : la Scène : Potts • Le modèle de Potts favorise les configurations qui contiennent des voisins avec la même étiquette.

45. II. Exemple 2 : la Scène : Potts • Le modèle de Potts rend la solution plus lisse et plus homogène.

46. Partie III : algorithmes

47. III. Solutions • On ne veut pas seulement modéliser. Il faut aussi calculer la valeur des paramètres des modèles choisis. • Les modèles ne sont pas simples : souvent ils demandent de grandes ressources en temps de calcul et en espace mémoire. • Les espaces sont énormes et il y a beaucoup de minima locaux. • Exemple : le recuit simulé peut prendre des heures dans des cas compliqués. Pour pallier ce problème si les images sont très grandes, on peut paralléliser.

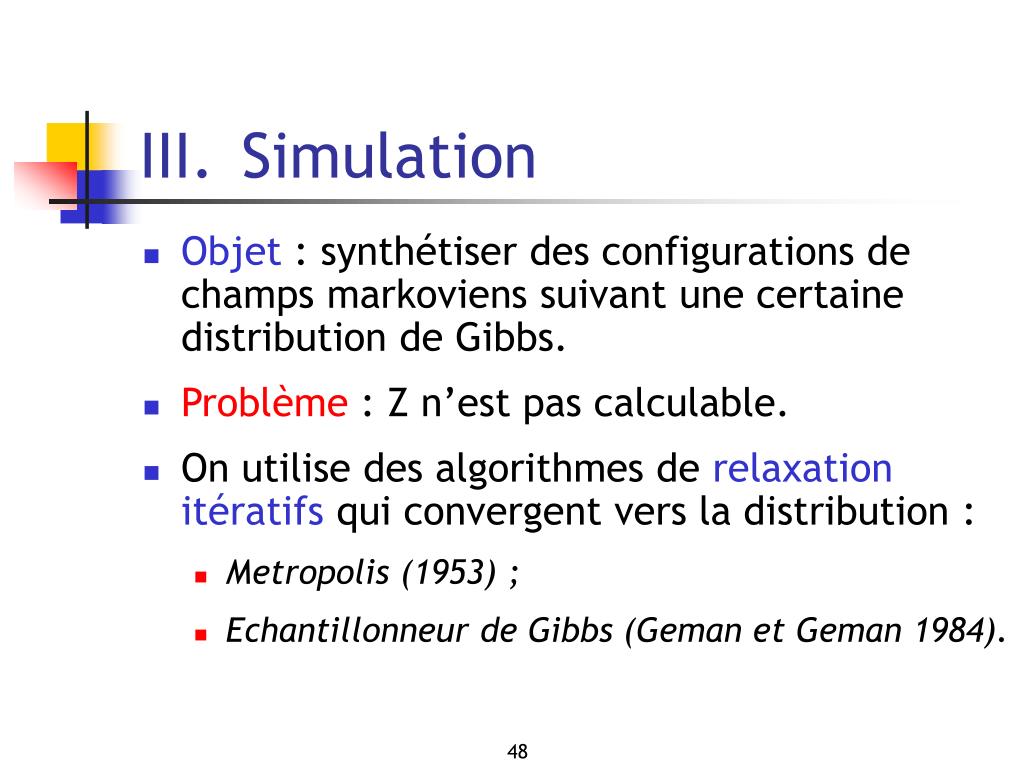

48. III. Simulation • Objet : synthétiser des configurations de champs markoviens suivant une certaine distribution de Gibbs. • Problème : Z n’est pas calculable. • On utilise des algorithmes de relaxation itératifs qui convergent vers la distribution : • Metropolis (1953) ; • Echantillonneur de Gibbs (Geman et Geman 1984).

49. III. Simulation : MCMC • “Markov Chain Monte Carlo”. • Soit une configuration dépendant du temps : . • Construire une chaîne de Markov. La chaîne visite plus souvent les régions de forte probabilité

50. III. Simulation : Metropolis • Tirer une nouvelle configuration F(t) avec probabilité : • Accepter la nouvelle configurationavec probabilité :
