  1. VFR Routes

  2. VFR EXIT AND ENTRY PROCEDURES IN BANGKOK CONTROL ZONE

  3. วัตถุประสงค์ • เพื่อกำหนดเส้นทางบินให้กับอากาศยานที่บินด้วยกฎการบิน VFR ภายใน BKK CTR • เพื่อให้การบริการเป็นไปด้วยความปลอดภัย สะดวกและเป็นระเบียบ • เพื่อเป็นการลด Workload ในการปฏิบัติงานของเจ้าหน้าที่ควบคุมจราจรทางอากาศและนักบิน

  4. แนวทางการปฏิบัติ • เส้นทางบิน VFR ใช้สำหรับอากาศยานขนาดเล็ก (Light Aircraft) ตามข้อกำหนดของ ICAO • เส้นทางบิน VFR ใช้สำหรับอากาศยานที่ปฏิบัติการบินตามกฎการบิน VFR • ให้อากาศยานที่ปฏิบัติการบินตามเส้นทางบิน ระยะสูงที่กำหนด และรายงานตามจุดที่กำหนด ยกเว้นได้รับคำแนะนำ ที่เป็นอย่างอื่นจาก Bangkok Approach

  5. แนวทางการปฏิบัติ • อากาศยานขนาดเล็กที่มีความเร็วมากกว่า 130 Kts Bangkok Approach จะพิจารณาให้ Departure และ Arrival Instruction โดยใช้ Radar Vector • อากาศยานจะต้องติดตั้งอุปกรณ์วิทยุสื่อสารที่สามารถติดต่อกับ ATC ได้ ตลอดเวลา และต้องติดตั้งอุปกรณ์ SSR Transponder หมายเหตุ ยกเว้นในกรณีที่มีการประสานงานล่วงหน้า หรืออากาศยานประสบภาวะฉุกเฉิน

  6. เส้นทางบินขาออก (OUTBOUND ROUTES) กรณีใช้ทางวิ่ง 21

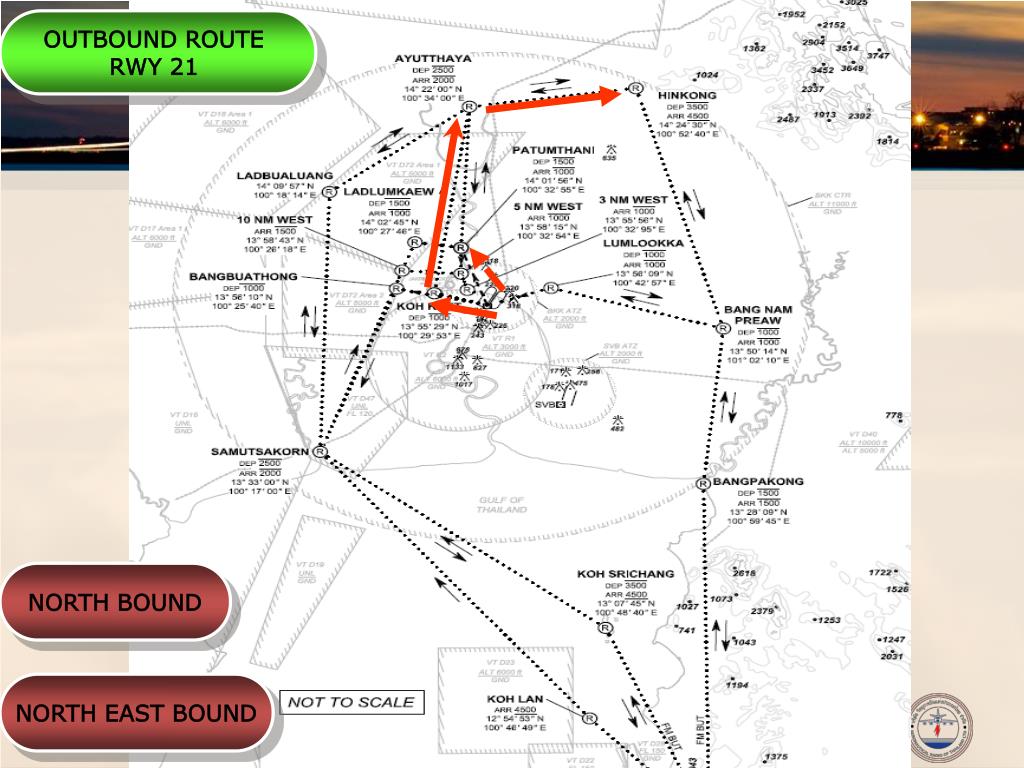

  7. OUTBOUND ROUTE RWY 21 NORTH BOUND NORTH EAST BOUND

  8. OUTBOUND ROUTE RWY 21 WEST BOUND

  9. OUTBOUND ROUTE RWY 21 SOUTH, SOUTHWEST BOUND

  10. OUTBOUND ROUTE RWY 21 SOUTH EAST BOUND

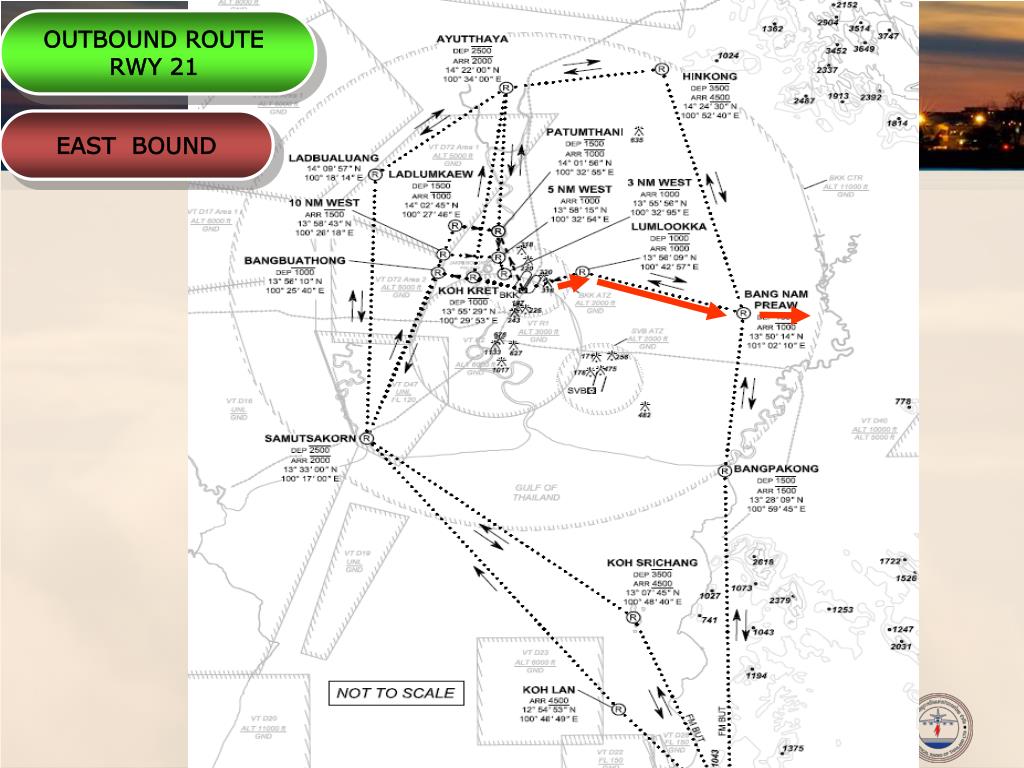

  11. OUTBOUND ROUTE RWY 21 EAST BOUND

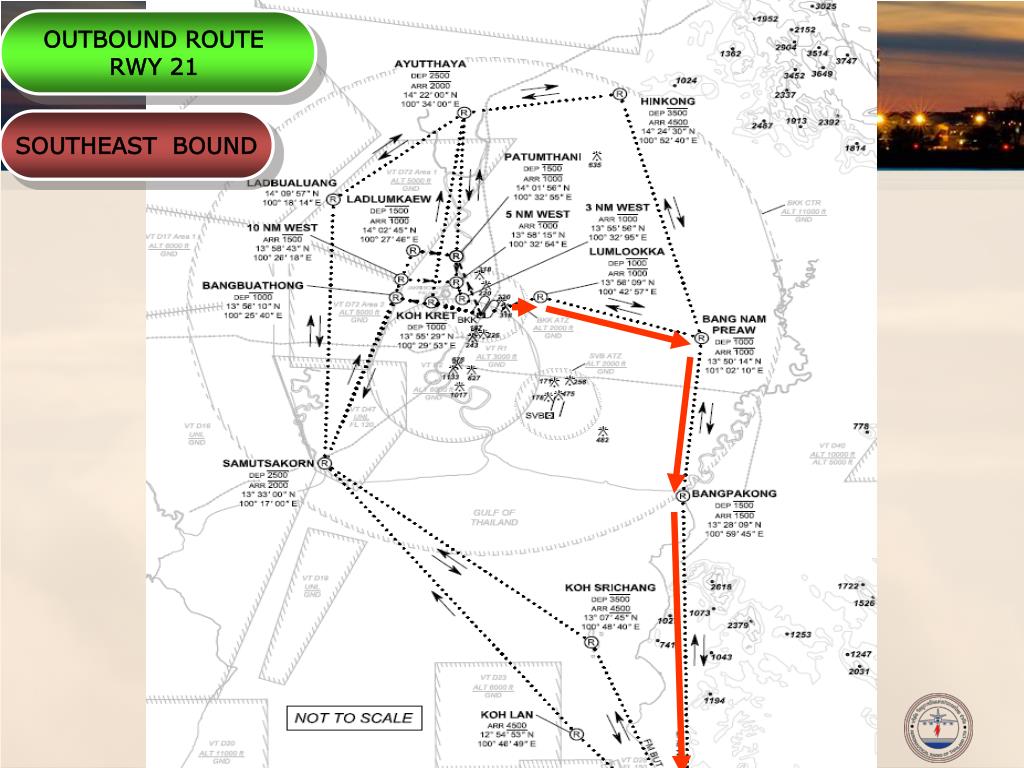

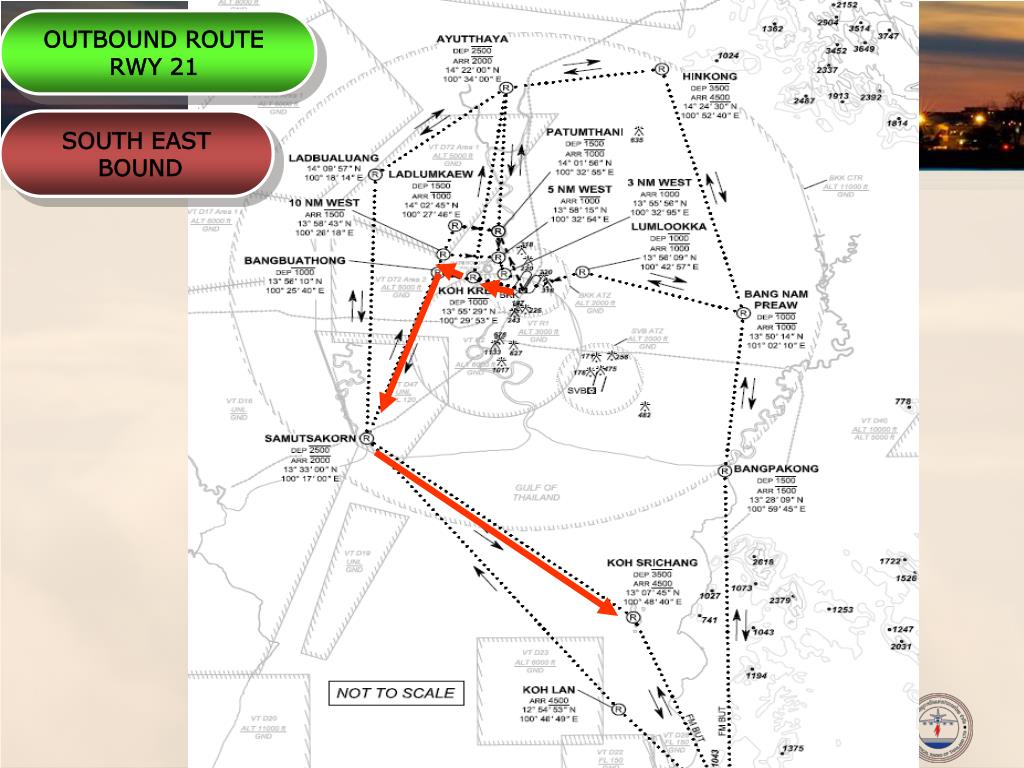

  12. OUTBOUND ROUTE RWY 21 SOUTHEAST BOUND

  13. เส้นทางบินขาออก (OUTBOUND ROUTES) กรณีใช้ทางวิ่ง 03

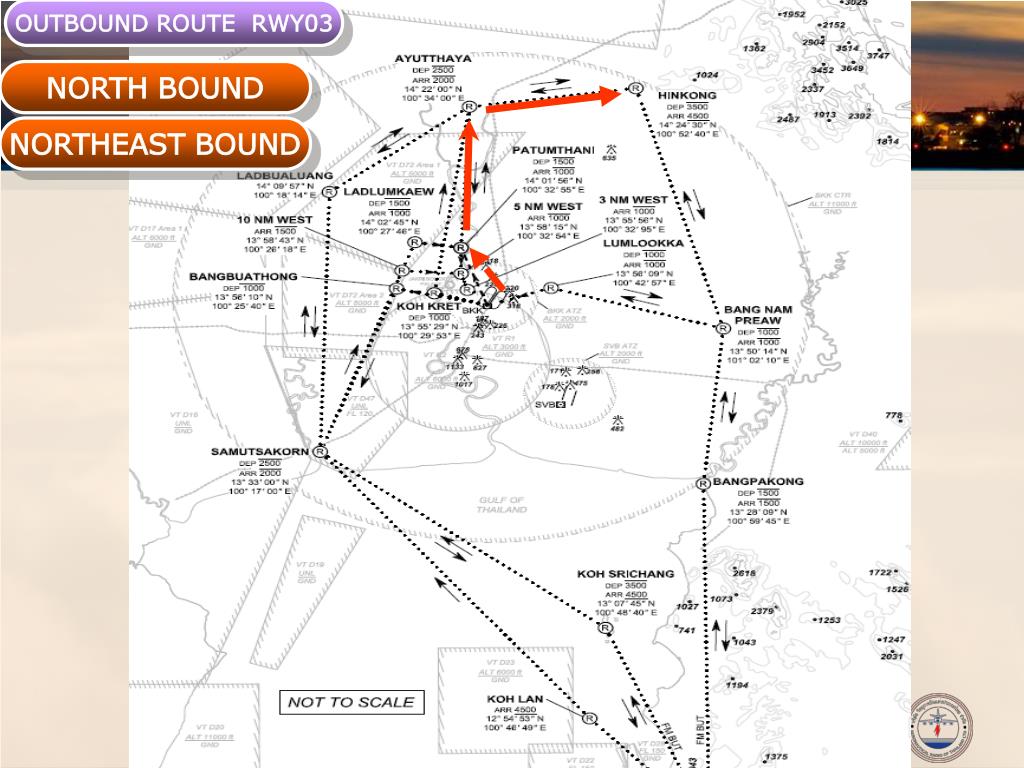

  14. OUTBOUND ROUTERWY03 NORTH BOUND NORTHEAST BOUND

  15. OUTBOUND ROUTERWY03 WEST BOUND

  16. OUTBOUND ROUTERWY03 SOUTHWEST , SOUTH BOUND

  17. OUTBOUND ROUTERWY03 SOUTHEAST BOUND

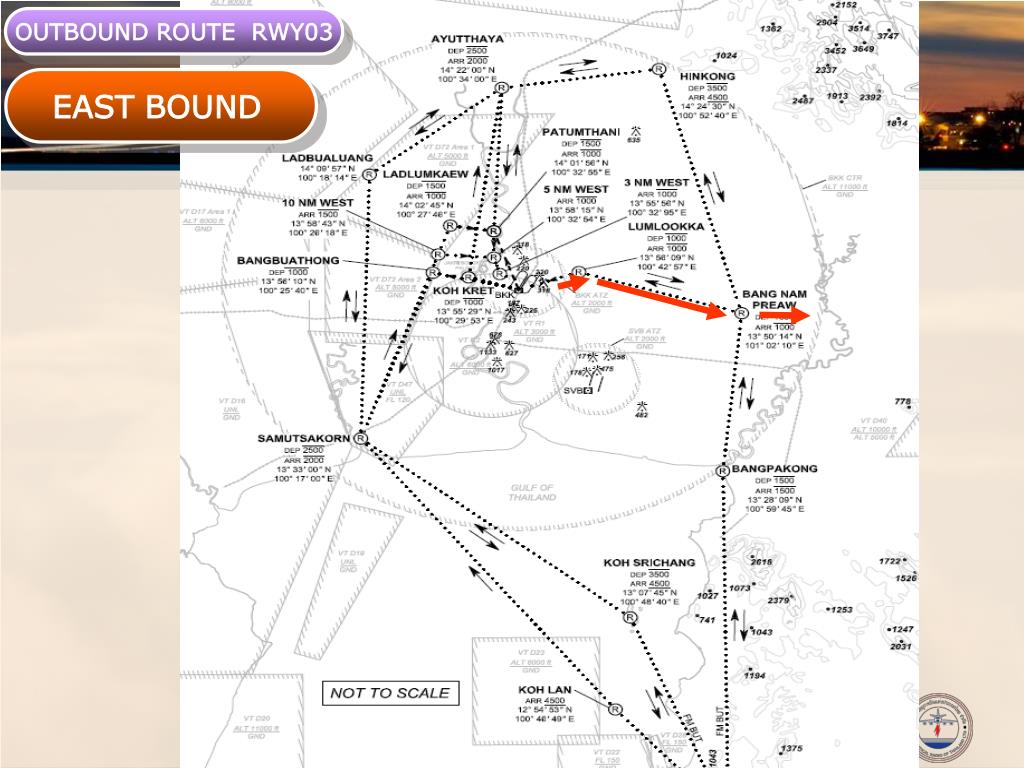

  18. OUTBOUND ROUTERWY03 EAST BOUND

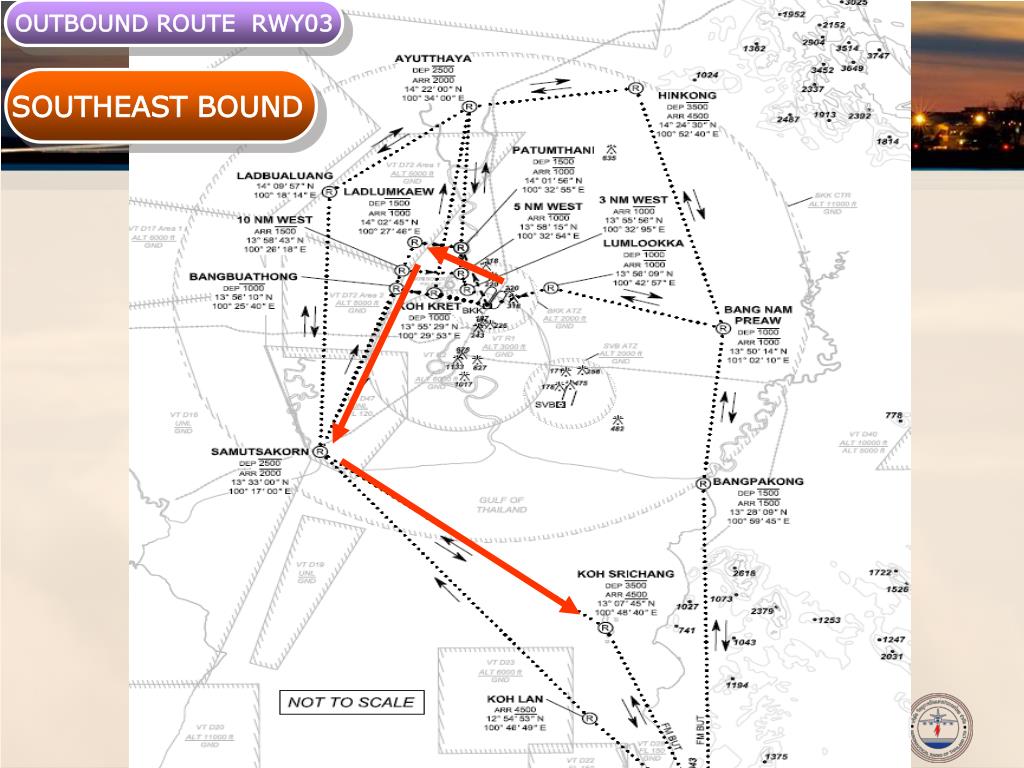

  19. OUTBOUND ROUTERWY03 SOUTHEAST BOUND

  20. เส้นทางบินขาเข้า (INBOUND ROUTES) กรณีใช้ทางวิ่ง 21/03

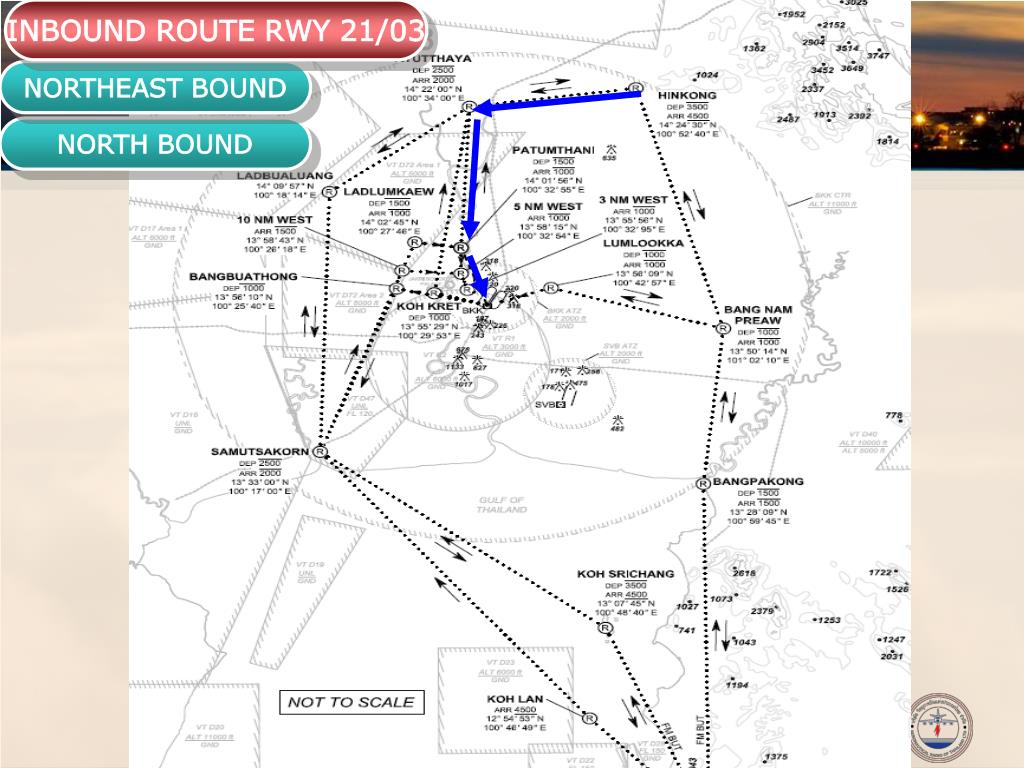

  21. INBOUND ROUTE RWY 21/03 NORTHEAST BOUND NORTH BOUND

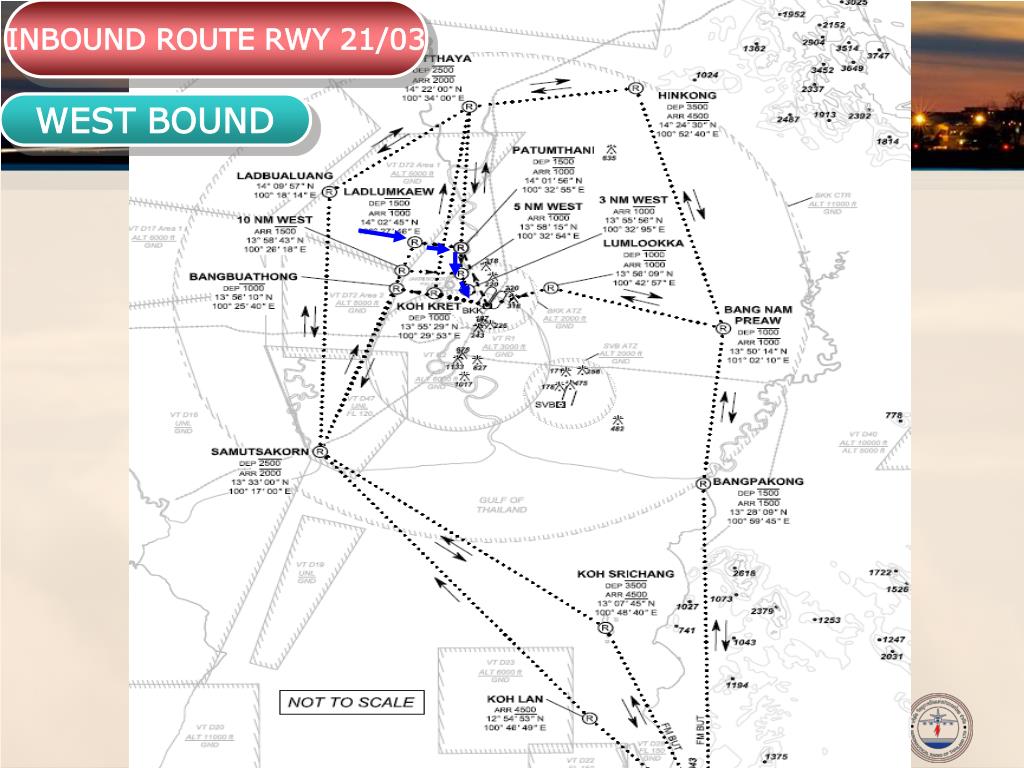

  22. INBOUND ROUTE RWY 21/03 WEST BOUND

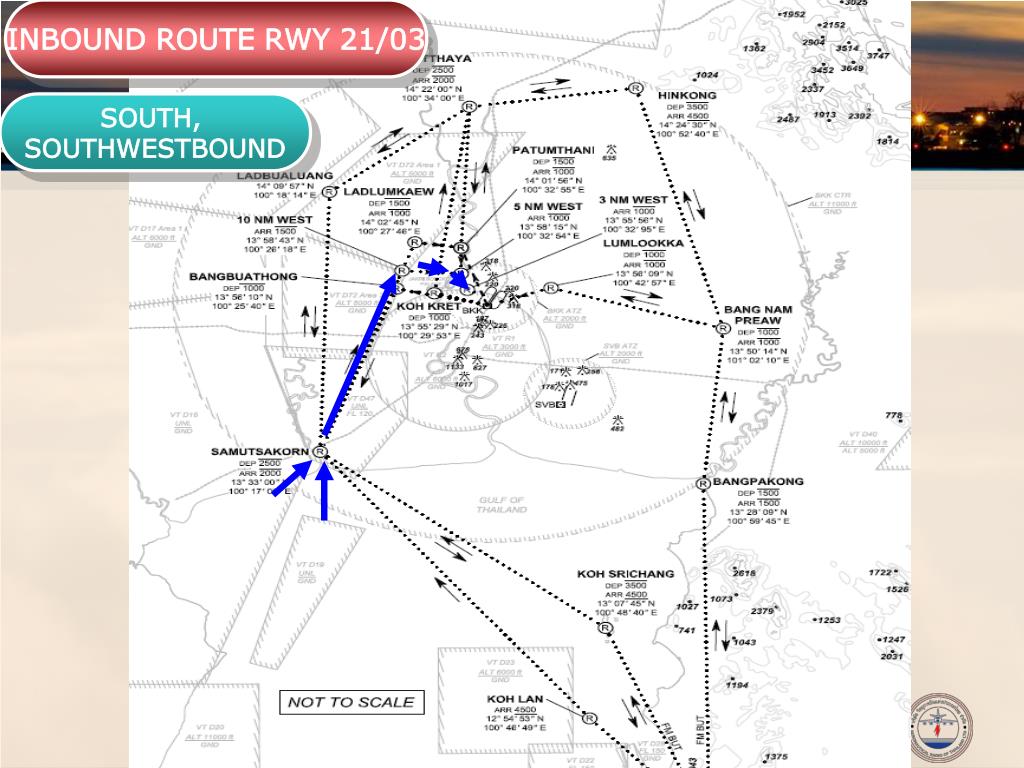

  23. INBOUND ROUTE RWY 21/03 SOUTH, SOUTHWESTBOUND

  24. INBOUND ROUTE RWY 21/03 SOUTHEAST BOUND

  25. INBOUND ROUTE RWY 21/03 EAST BOUND

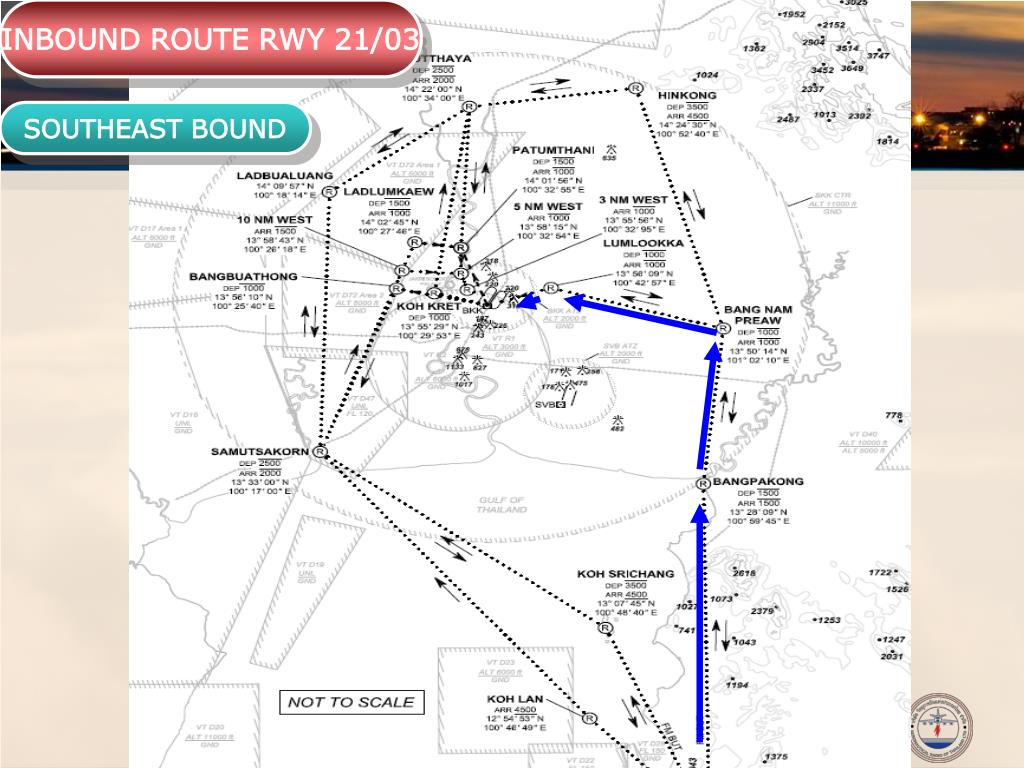

  26. INBOUND ROUTE RWY 21/03 SOUTHEAST BOUND

  27. เส้นทางบินขาออก (OUTBOUND ROUTES) กรณีใช้ทางวิ่ง 19

  28. OUTBOUND ROUTE RWY 19 NORTH BOUND

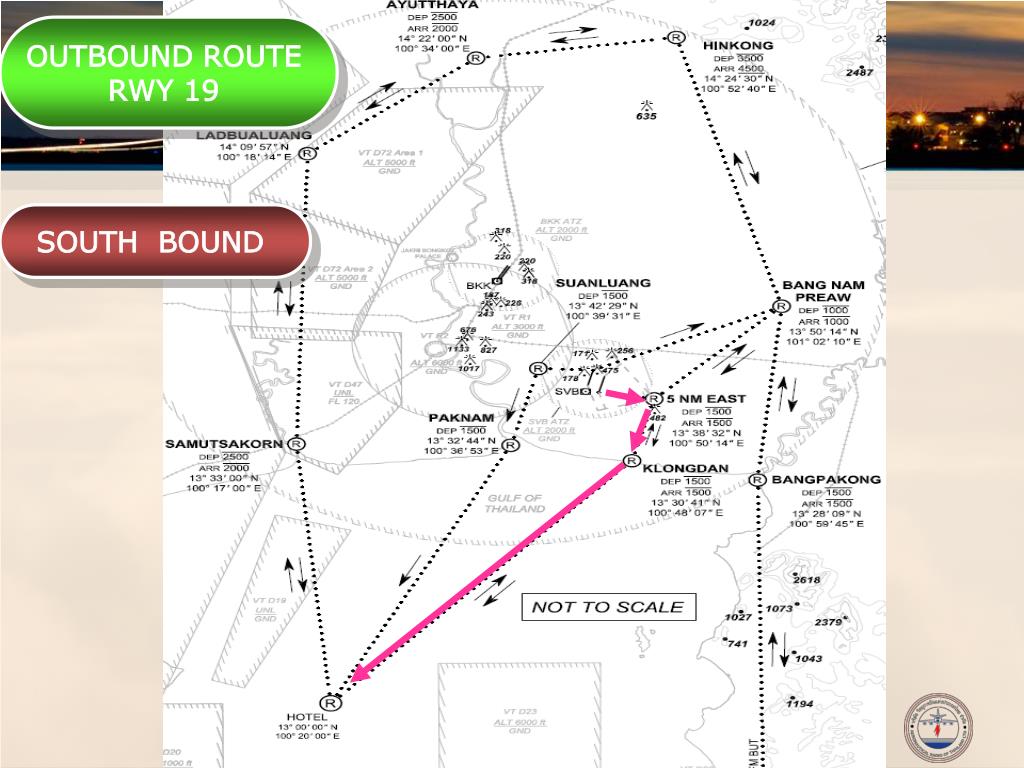

  29. OUTBOUND ROUTE RWY 19 SOUTH BOUND

  30. เส้นทางบินขาออก (OUTBOUND ROUTES) กรณีใช้ทางวิ่ง 01

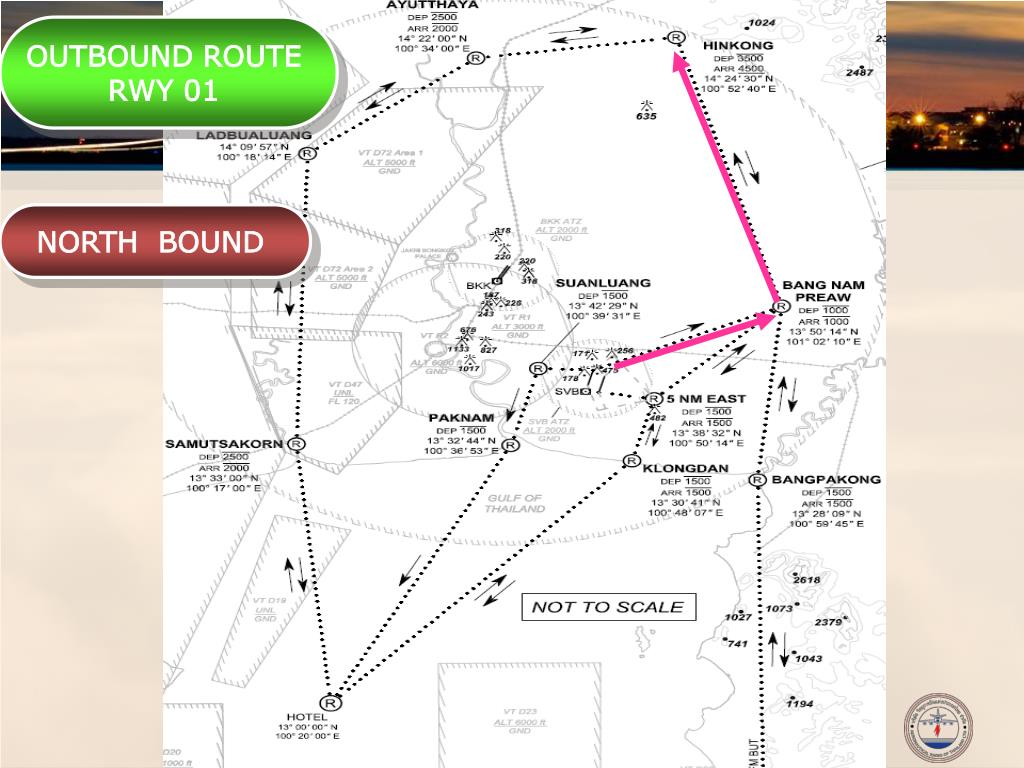

  31. OUTBOUND ROUTE RWY 01 NORTH BOUND

  32. OUTBOUND ROUTE RWY 01 SOUTH BOUND

  33. เส้นทางบินขาเข้า (INBOUND ROUTES) กรณีใช้ทางวิ่ง 19/01

  34. INBOUND ROUTE RWY 19/01 NORTH BOUND

  35. INBOUND ROUTE RWY 19/01 SOUTH BOUND

  36. เส้นทางบินสำหรับอากาศยานบินผ่านพื้นที่ BKK TMA (OVERFLY FLIGHT) กรณีใช้ทางวิ่ง 21 / 03 กรณีใช้ทางวิ่ง 19 / 01

  37. OVERFLY ROUTE

  38. Q & A
