1. Actuator 8 2 12

2. Actuator • เป็นอุปกรณ์ที่ใช้ไฟฟ้าไปควบคุมการทำงานเชิงกล ซึ่งจะเกี่ยวข้องกับอุปกรณ์หลายชนิด เช่น • Solenoid • Motor • Relay • SCR • TRIAC • Heating coil • Etc.

3. วงจรอิเล็กทรอนิกส์สำหรับควบคุม actuator • สามารถควบคุมการทำงานของอุปกรณ์ actuator ได้หลายวิธี เช่น • การควบคุมด้วยสวิทซ์ • การควบคุมด้วยรีเลย์ • การควบคุมด้วยทรานซิสเตอร์ • การควบคุมด้วยไอซีเฉพาะ • ใช้หลายวิธีร่วมกัน

4. การควบคุมด้วยสวิทซ์ • เป็นวิธีที่ง่าย สะดวก ตรงไปตรงมา • ส่วนใหญ่เป็นแบบ manual control • มีสวิทซ์ให้เลือกหลายแบบ เช่น 2 ทาง 3 ทาง หลายทาง (selector sw)

6. การควบคุมด้วยรีเลย์ • ใช้ควบคุมกรณีใช้ไฟฟ้าศักย์/กระแสต่ำ ไปควบคุมศักย์สูง/กระแสสูง

10. การควบคุมด้วยทรานซิสเตอร์การควบคุมด้วยทรานซิสเตอร์ การต่อทรานซิสเตอร์แบบดาร์ลิงตันจะทำให้จ่ายกระแสได้สูงขึ้น จึงเหมาะที่จะนำมาใช้ควบคุม

11. การควบคุมความเร็วมอเตอร์การควบคุมความเร็วมอเตอร์

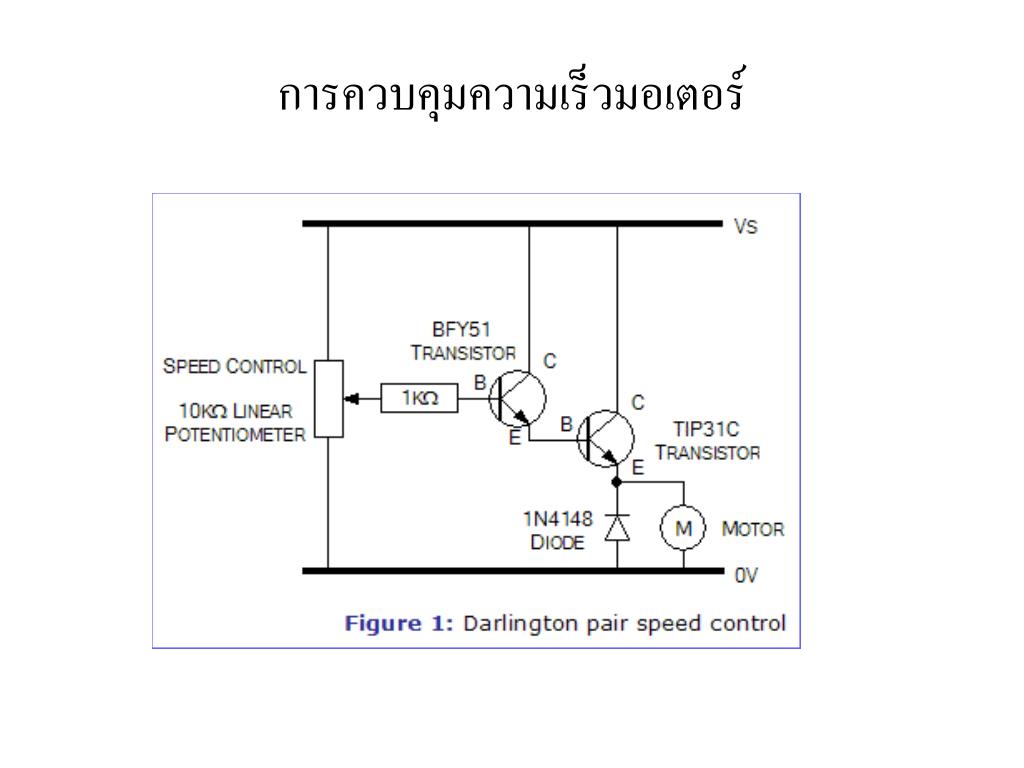

12. การควบคุมความเร็วมอเตอร์การควบคุมความเร็วมอเตอร์

13. การควบคุมมอเตอร์

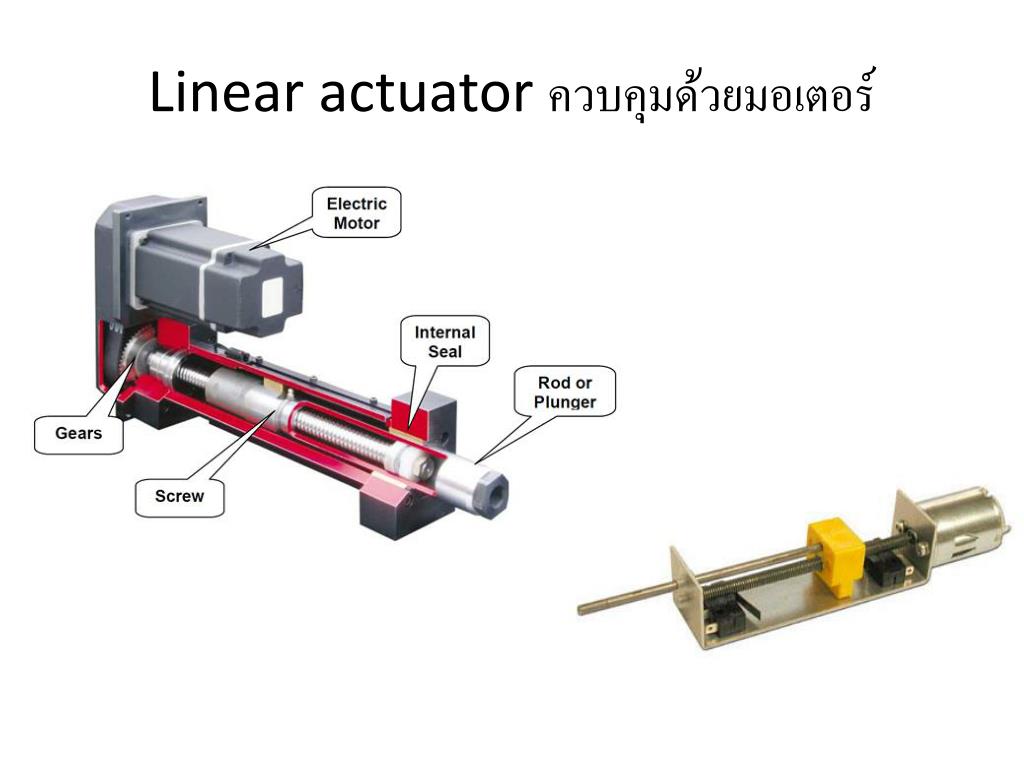

14. Linear actuator ควบคุมด้วยมอเตอร์

15. Stepper motor

16. Stepper motor Stepper motor จะมีขดลวดอยู่ 4 ขด ซึ่งสามารถควบคุมให้ผลัดกันทำงานตามเวลาที่เหมาะสม ทำให้สามารถควบคุมความเร็วและทิศทางการหมุนได้ง่าย

17. วงจรควบคุม stepper motor

18. การควบคุมด้วยไอซีเฉพาะการควบคุมด้วยไอซีเฉพาะ มีการออกแบบไอซีมาใช้ในการควบคุมการปิดเปิดสวิทซ์โดยเฉพาะซึ่งสามารถจ่ายกระแสได้สูงและมีวงจรไม่ยุ่งยาก รวมทั้งมีสวิทซ์หลายช่องสัญญาณ จึงสะดวกในการใช้งานกว่าการใช้ทรานซิสเตอร์

19. การควบคุมด้วยไอซีเฉพาะการควบคุมด้วยไอซีเฉพาะ

20. การใช้ TRIAC เป็นสวิทซ์ควบคุม สามารถใช้กับไฟ 220 โวลต์ได้

21. การใช้ TRIAC เป็นควบคุมปริมาณกระแส

22. วงจรหรี่ไฟ
