  1. I/O Interfacing:: x86, ISA Bus

  2. Topics • Basic Interfacing • Diagram • ISA Bus • Timing Diagram

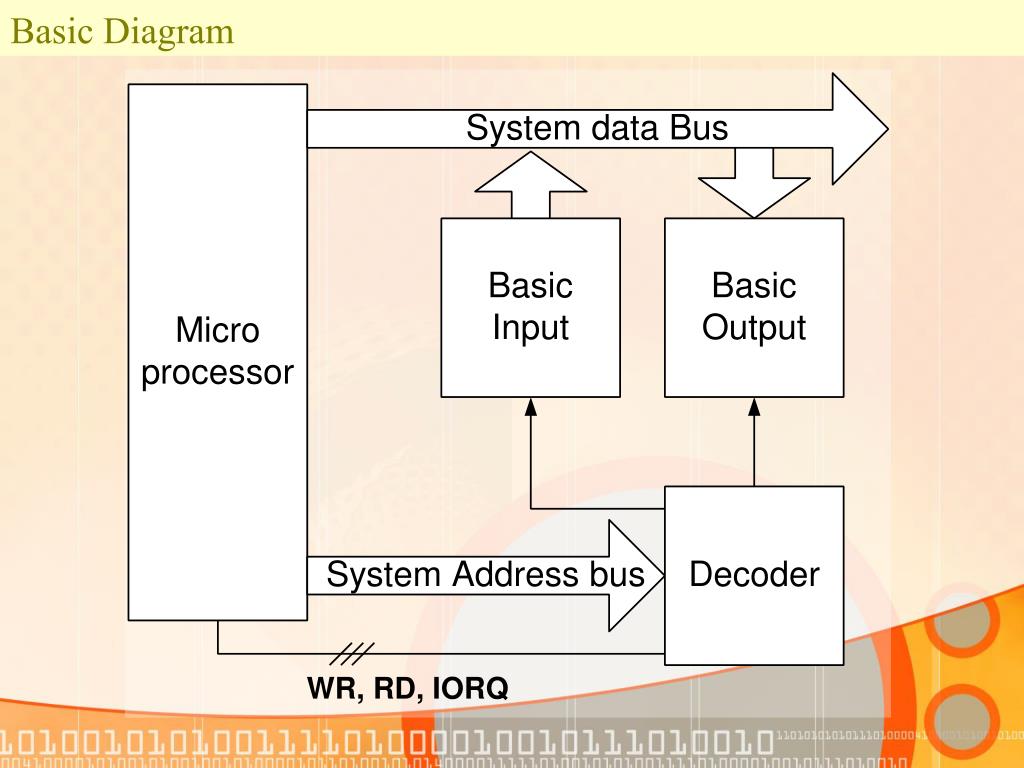

  3. Basic Diagram

  4. 8088 : Demultiplexed Bus Configuration

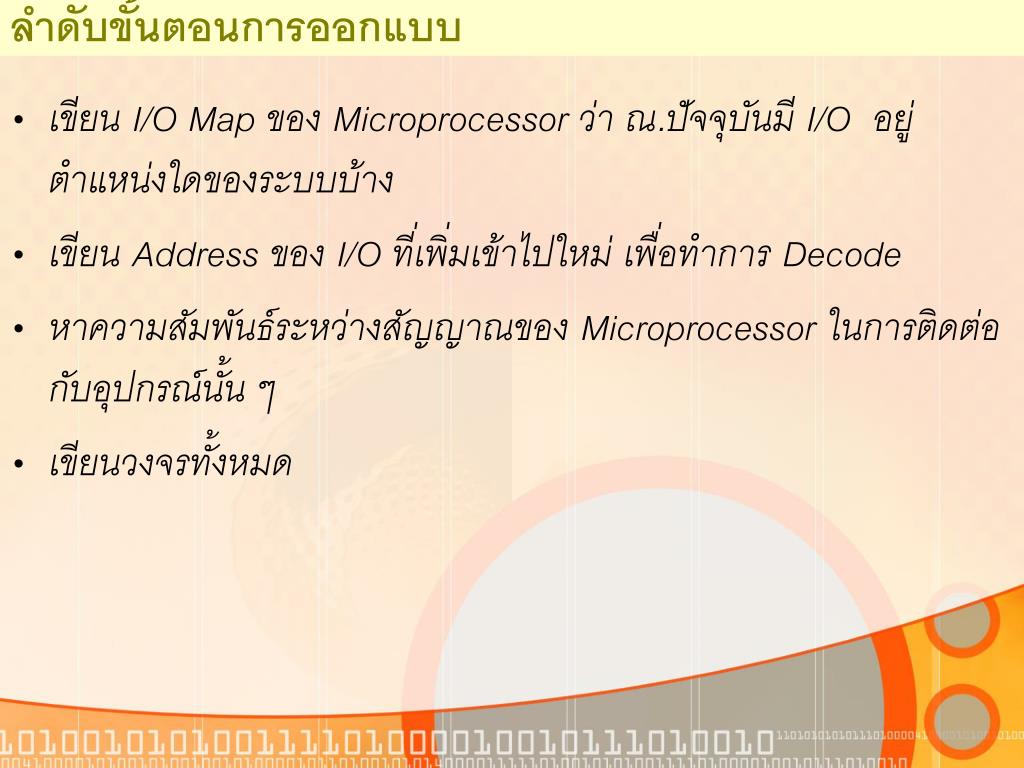

  5. ลำดับขั้นตอนการออกแบบลำดับขั้นตอนการออกแบบ • เขียน I/O Map ของ Microprocessor ว่า ณ.ปัจจุบันมี I/O อยู่ ตำแหน่งใดของระบบบ้าง • เขียน Address ของ I/O ที่เพิ่มเข้าไปใหม่ เพื่อทำการ Decode • หาความสัมพันธ์ระหว่างสัญญาณของ Microprocessor ในการติดต่อกับอุปกรณ์นั้น ๆ • เขียนวงจรทั้งหมด

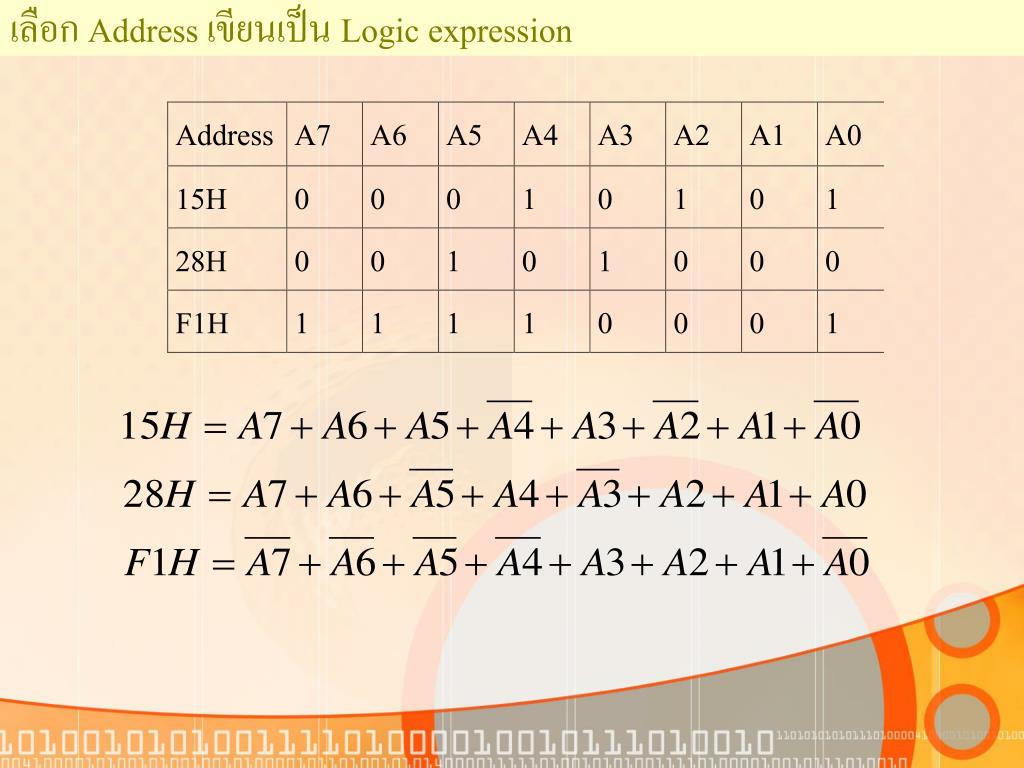

  6. เลือก Address เขียนเป็น Logic expression

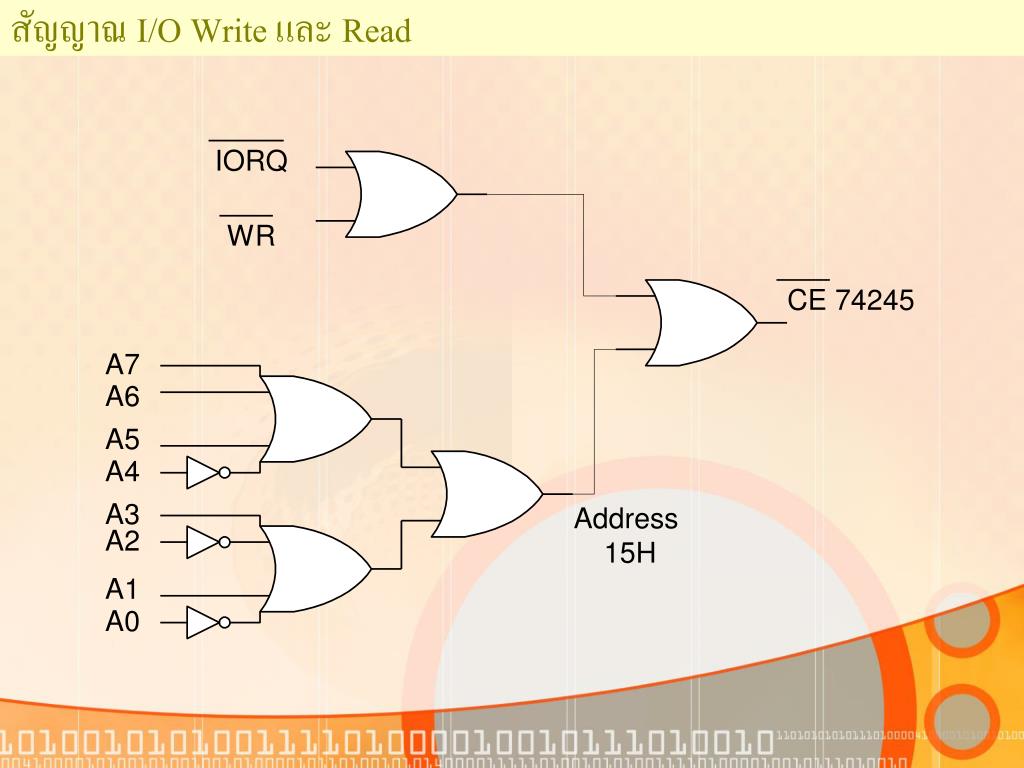

  7. สัญญาณ I/O Write และ Read

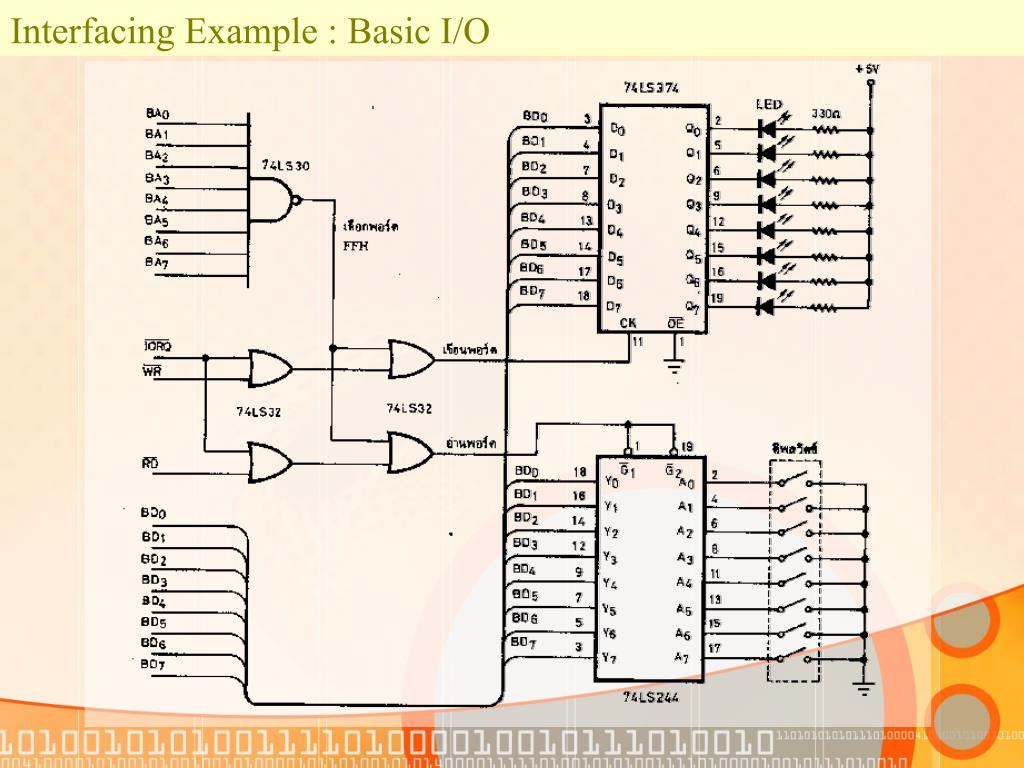

  8. Interfacing Example : Basic I/O

  9. Basic System Timing

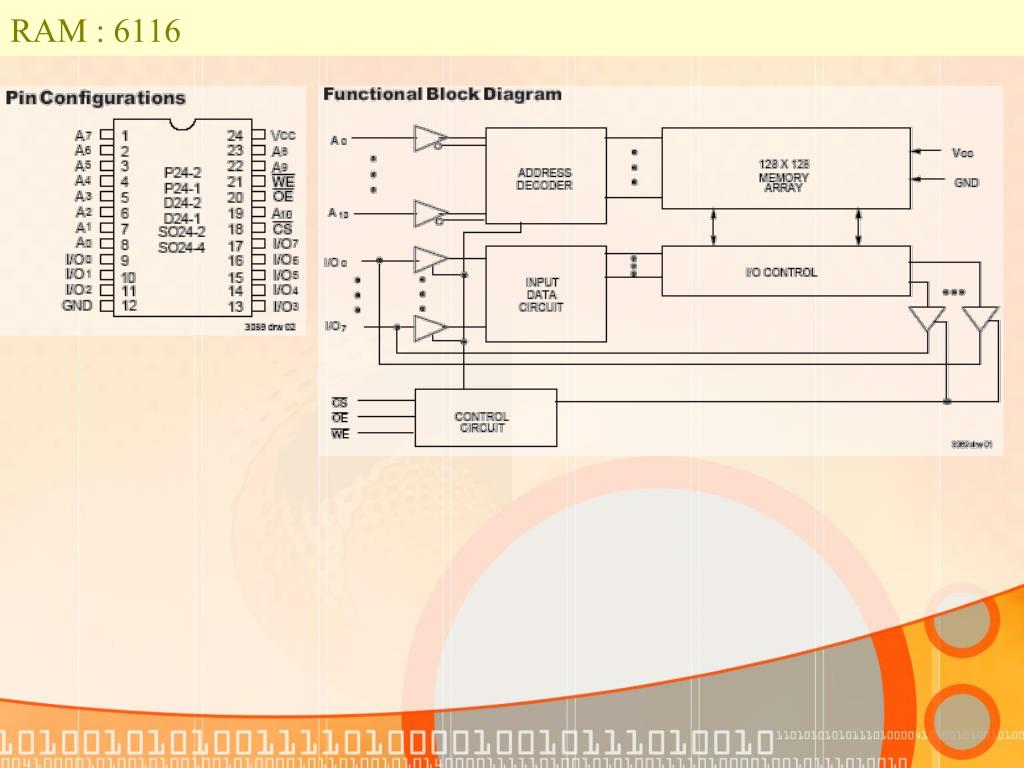

  10. RAM : 6116

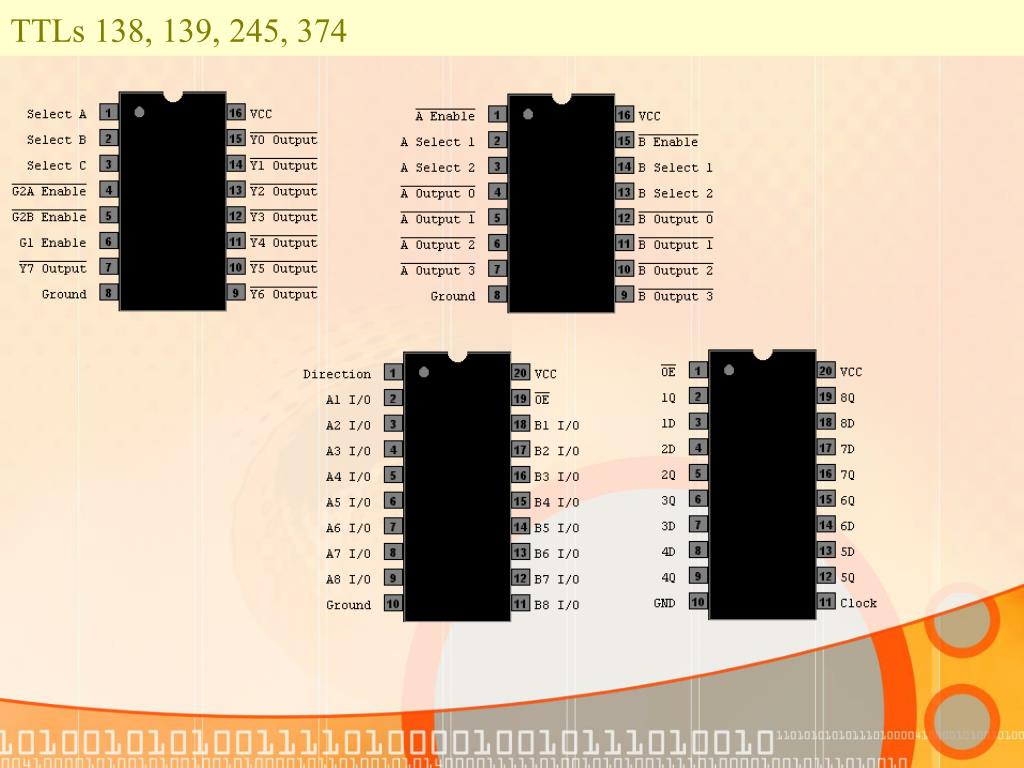

  11. TTLs138, 139, 245, 374

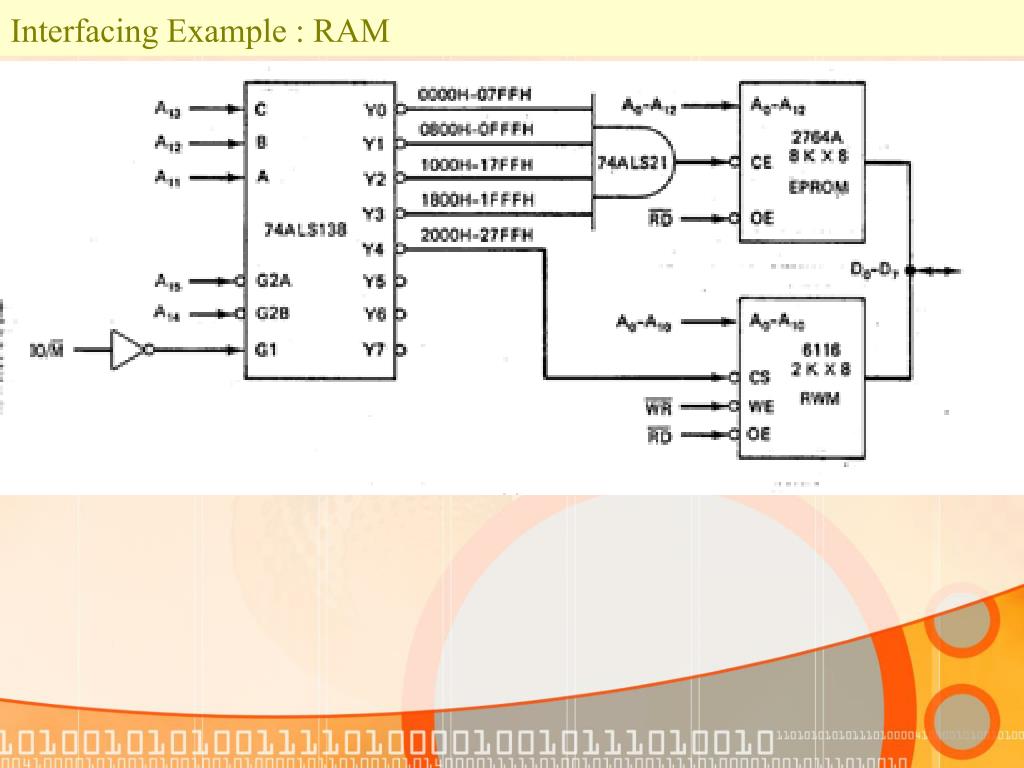

  12. Interfacing Example : RAM

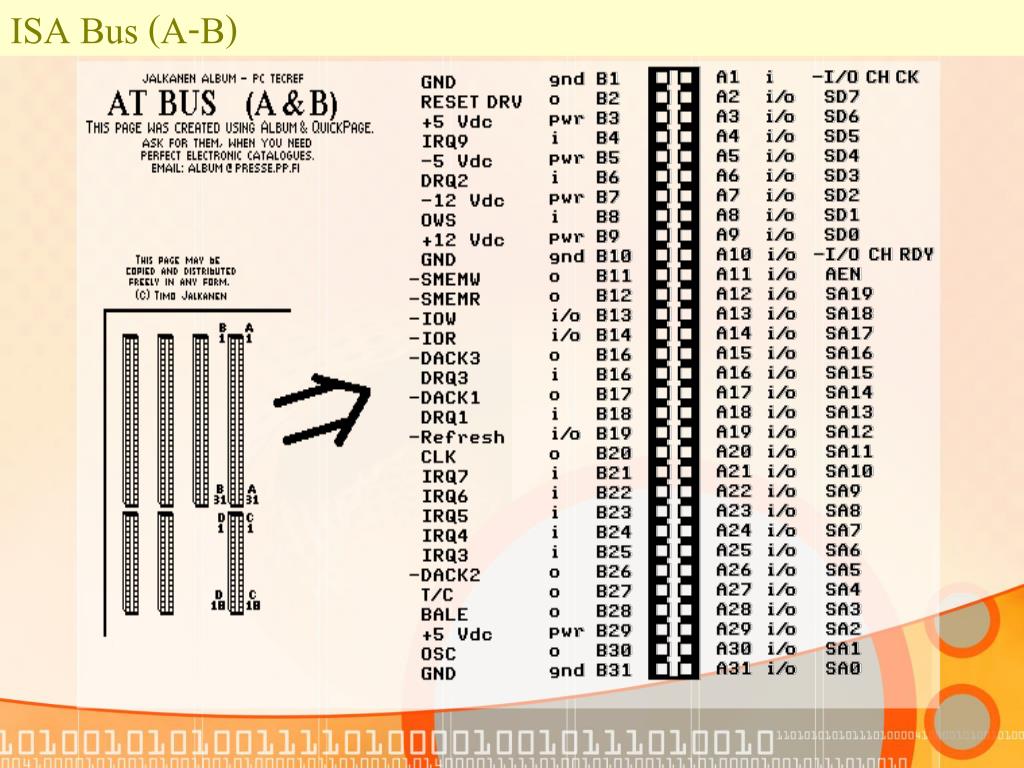

  13. ISA Bus (A-B)

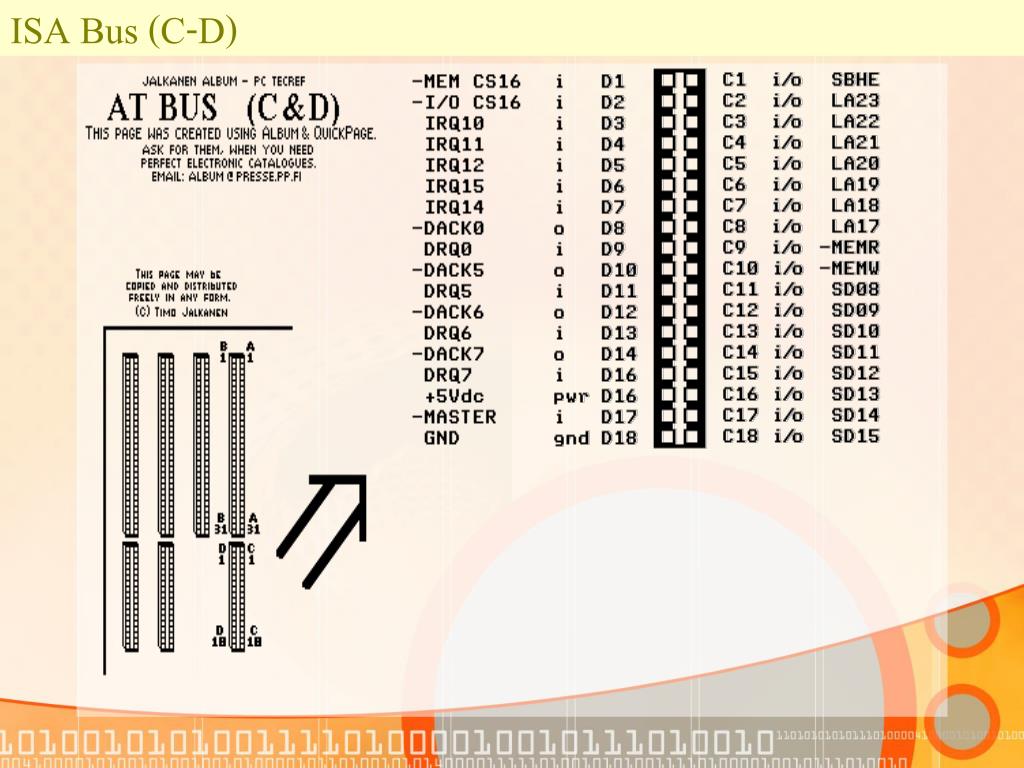

  14. ISA Bus (C-D)

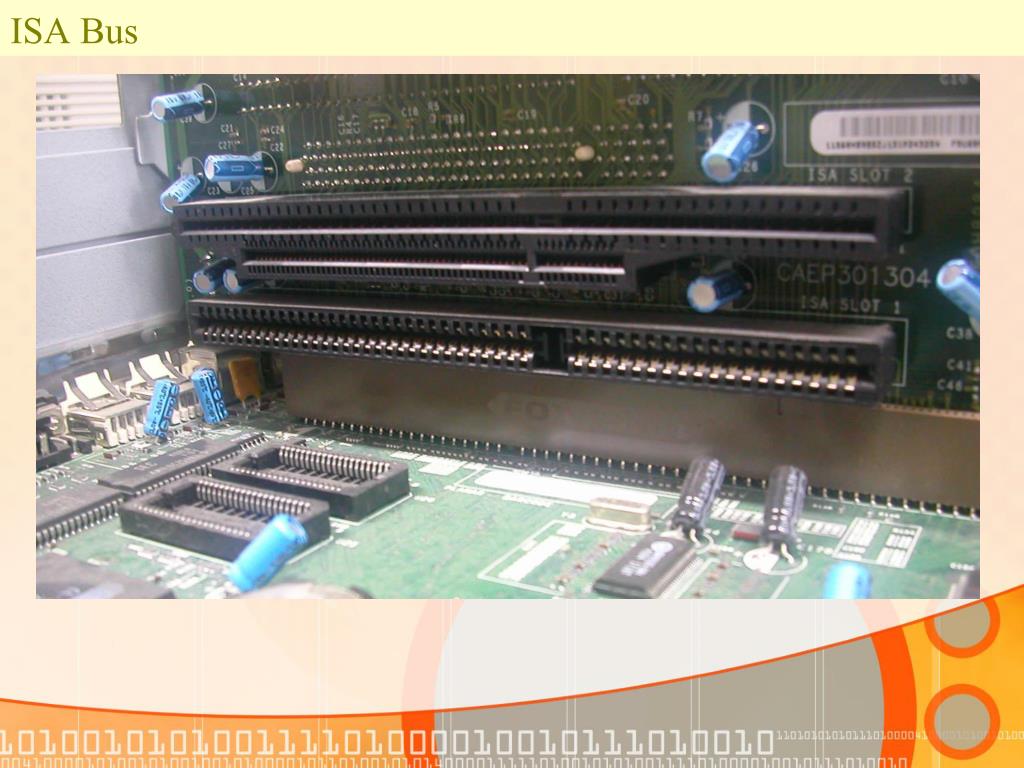

  15. ISA Bus

  16. PC Ports

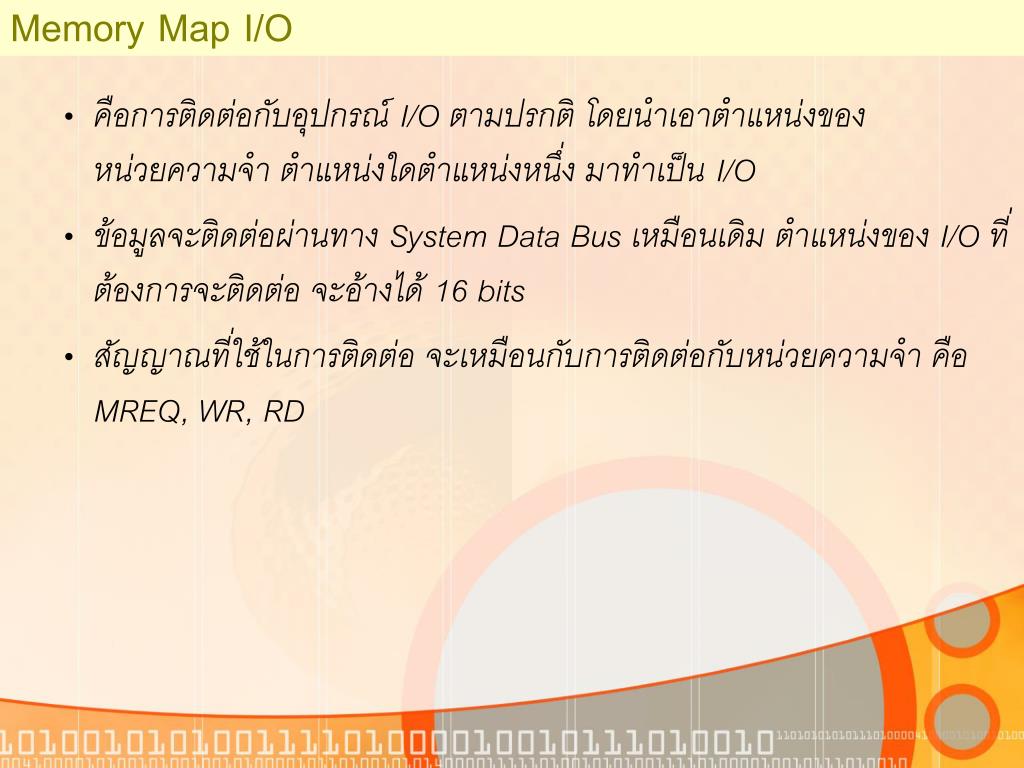

  17. Memory Map I/O • คือการติดต่อกับอุปกรณ์ I/O ตามปรกติ โดยนำเอาตำแหน่งของหน่วยความจำ ตำแหน่งใดตำแหน่งหนึ่ง มาทำเป็น I/O • ข้อมูลจะติดต่อผ่านทาง System Data Bus เหมือนเดิมตำแหน่งของ I/O ที่ต้องการจะติดต่อ จะอ้างได้ 16 bits • สัญญาณที่ใช้ในการติดต่อ จะเหมือนกับการติดต่อกับหน่วยความจำ คือ MREQ, WR, RD

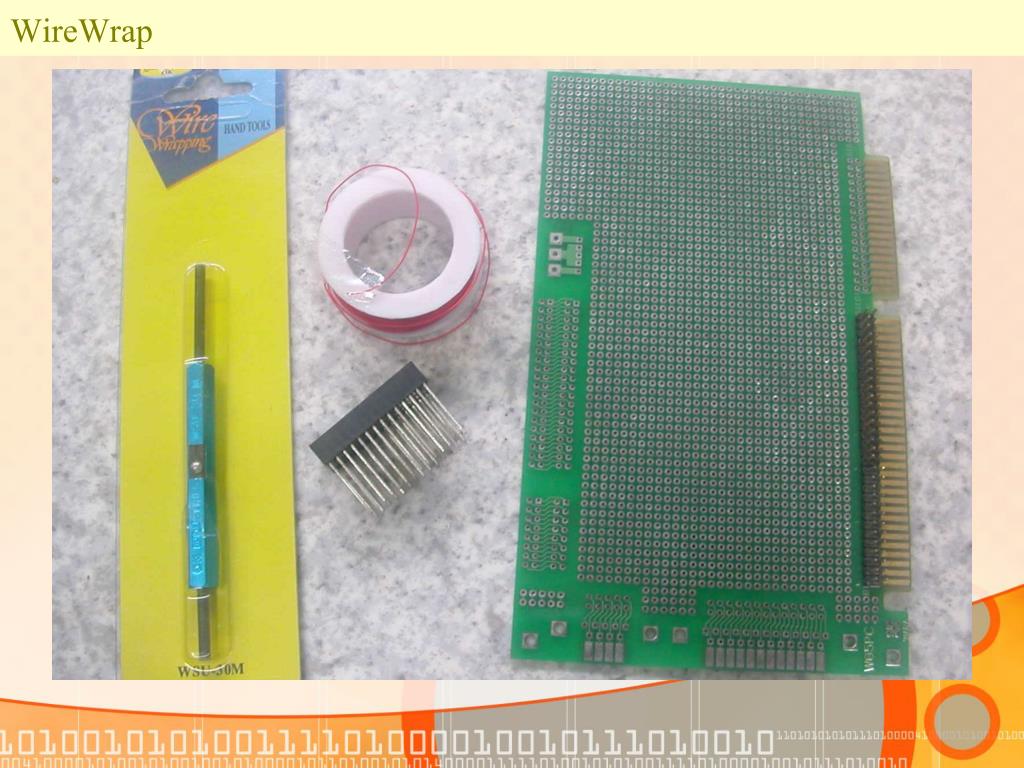

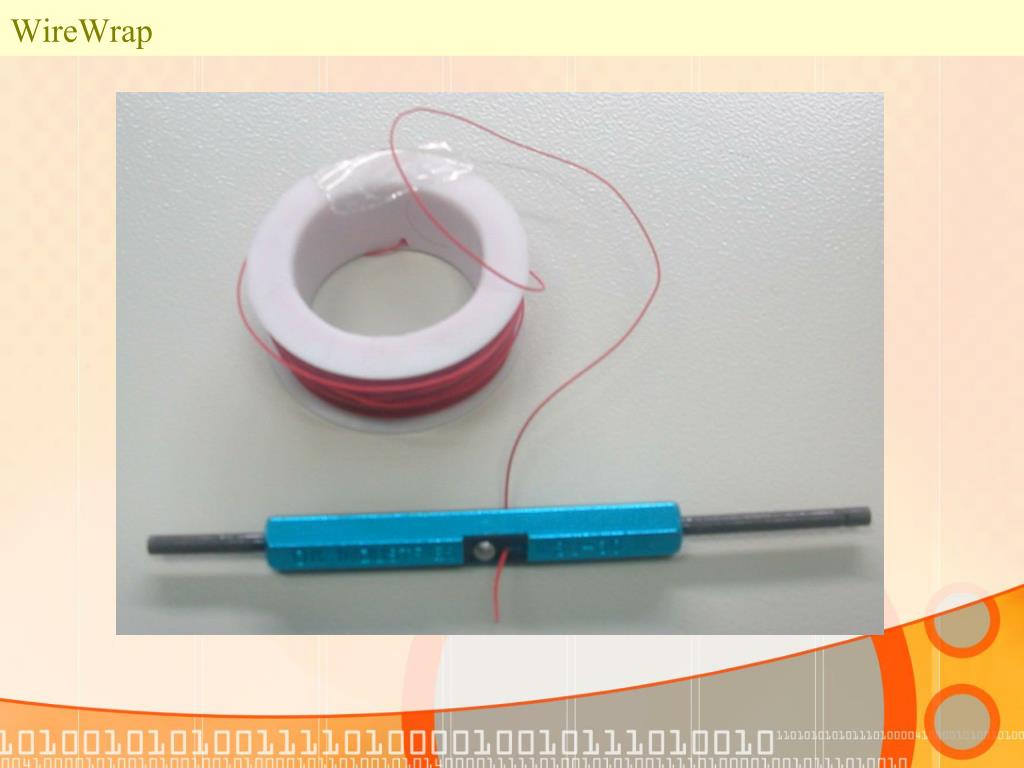

  18. WireWrap

  19. WireWrap

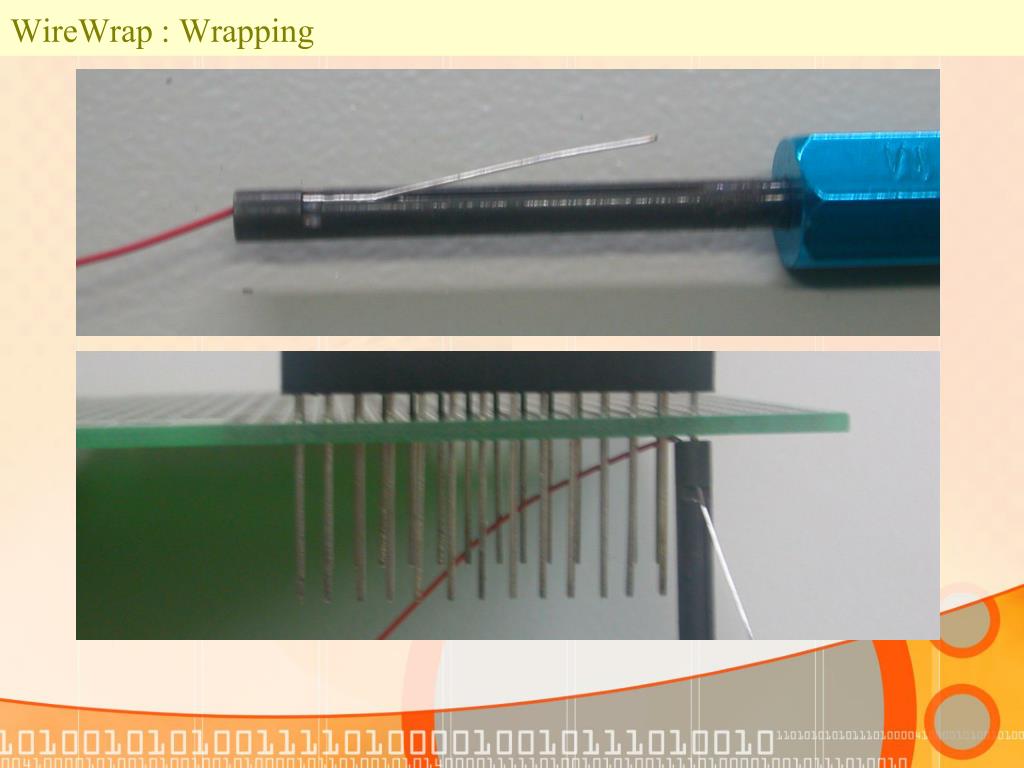

  20. WireWrap : Wrapping

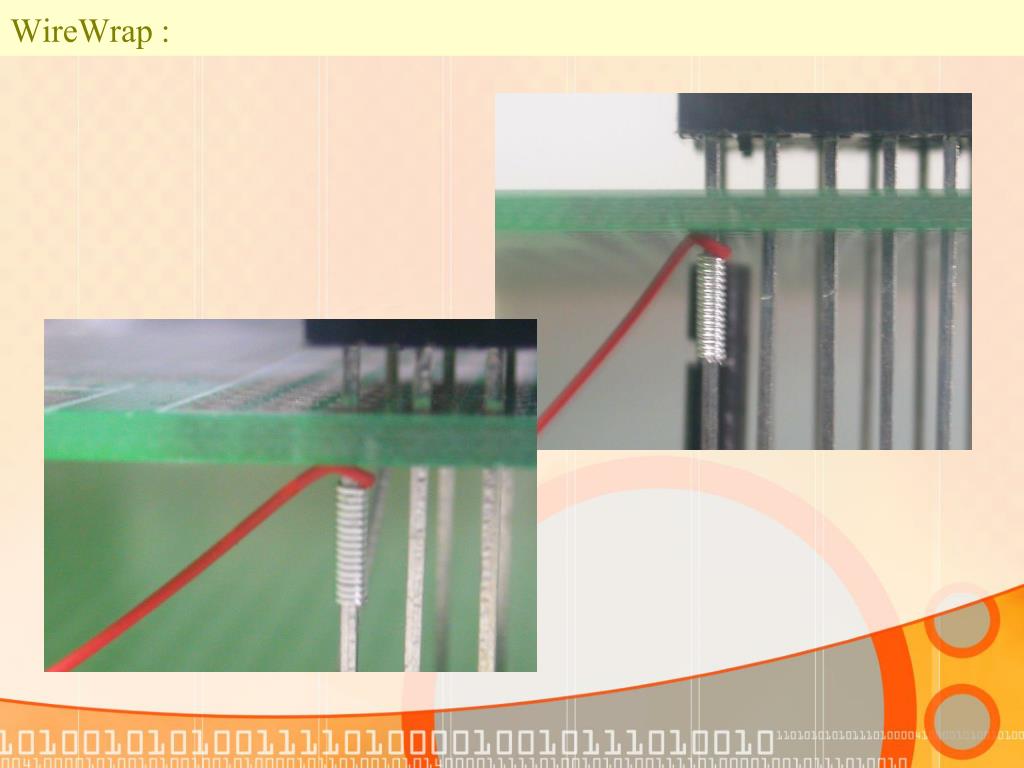

  21. WireWrap :
