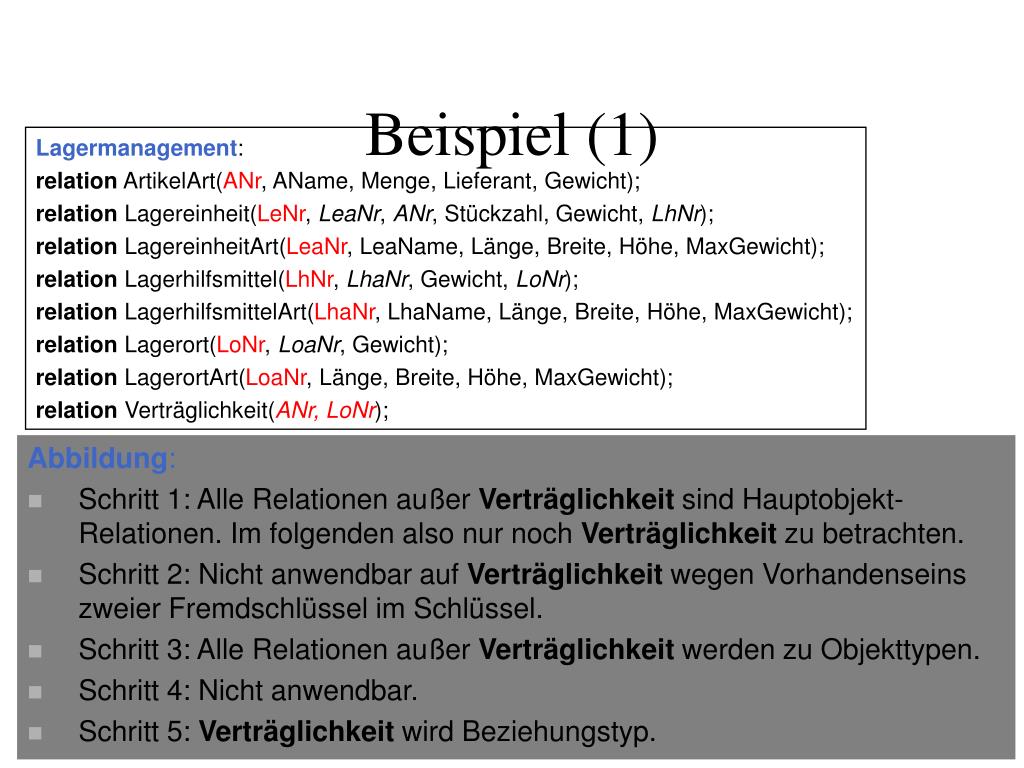

  1. Beispiel (1) Lagermanagement: relation ArtikelArt(ANr, AName, Menge, Lieferant, Gewicht); relation Lagereinheit(LeNr, LeaNr, ANr, Stückzahl, Gewicht, LhNr); relation LagereinheitArt(LeaNr, LeaName, Länge, Breite, Höhe, MaxGewicht); relation Lagerhilfsmittel(LhNr, LhaNr, Gewicht, LoNr); relation LagerhilfsmittelArt(LhaNr, LhaName, Länge, Breite, Höhe, MaxGewicht); relation Lagerort(LoNr, LoaNr, Gewicht); relation LagerortArt(LoaNr, Länge, Breite, Höhe, MaxGewicht); relation Verträglichkeit(ANr, LoNr); Abbildung: • Schritt 1: Alle Relationen außer Verträglichkeit sind Hauptobjekt-Relationen. Im folgenden also nur noch Verträglichkeit zu betrachten. • Schritt 2: Nicht anwendbar auf Verträglichkeit wegen Vorhandenseins zweier Fremdschlüssel im Schlüssel. • Schritt 3: Alle Relationen außer Verträglichkeit werden zu Objekttypen. • Schritt 4: Nicht anwendbar. • Schritt 5: Verträglichkeit wird Beziehungstyp.

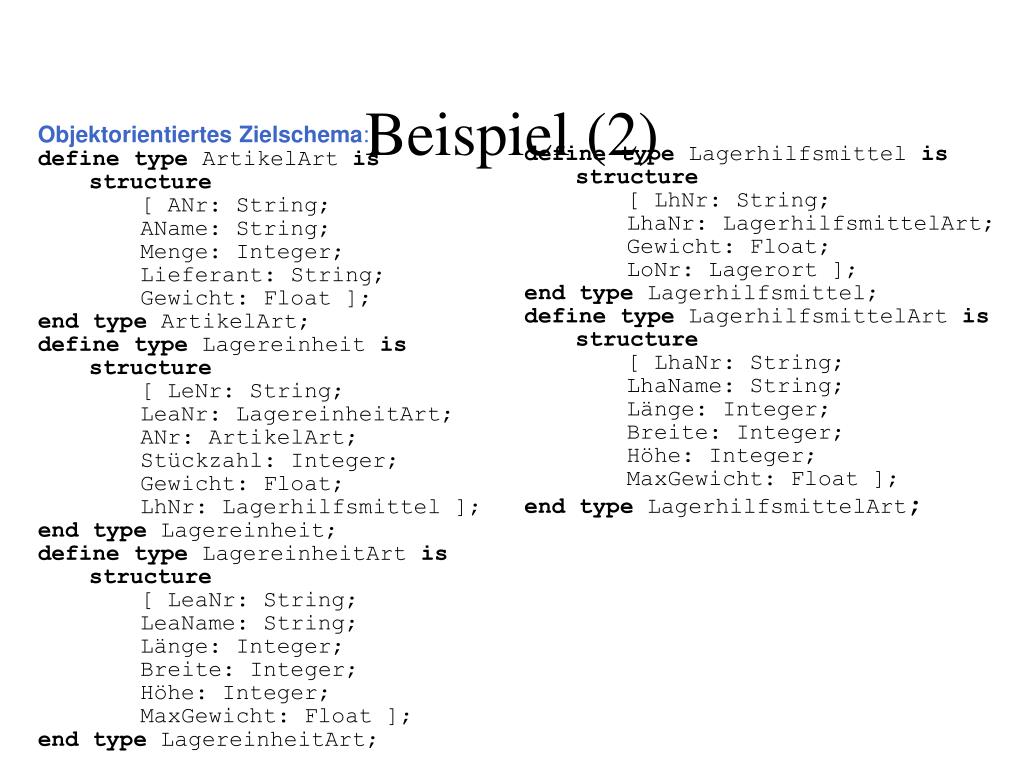

  2. Beispiel (2) Objektorientiertes Zielschema: definetype ArtikelArt is structure [ ANr: String; AName: String; Menge: Integer; Lieferant: String; Gewicht: Float ]; endtype ArtikelArt; definetype Lagereinheit is structure [ LeNr: String; LeaNr: LagereinheitArt; ANr: ArtikelArt; Stückzahl: Integer; Gewicht: Float; LhNr: Lagerhilfsmittel ]; endtype Lagereinheit; definetype LagereinheitArt is structure [ LeaNr: String; LeaName: String; Länge: Integer; Breite: Integer; Höhe: Integer; MaxGewicht: Float ]; endtype LagereinheitArt; definetype Lagerhilfsmittel is structure [ LhNr: String; LhaNr: LagerhilfsmittelArt; Gewicht: Float; LoNr: Lagerort ]; endtype Lagerhilfsmittel; definetype LagerhilfsmittelArt is structure [ LhaNr: String; LhaName: String; Länge: Integer; Breite: Integer; Höhe: Integer; MaxGewicht: Float ]; endtype LagerhilfsmittelArt;

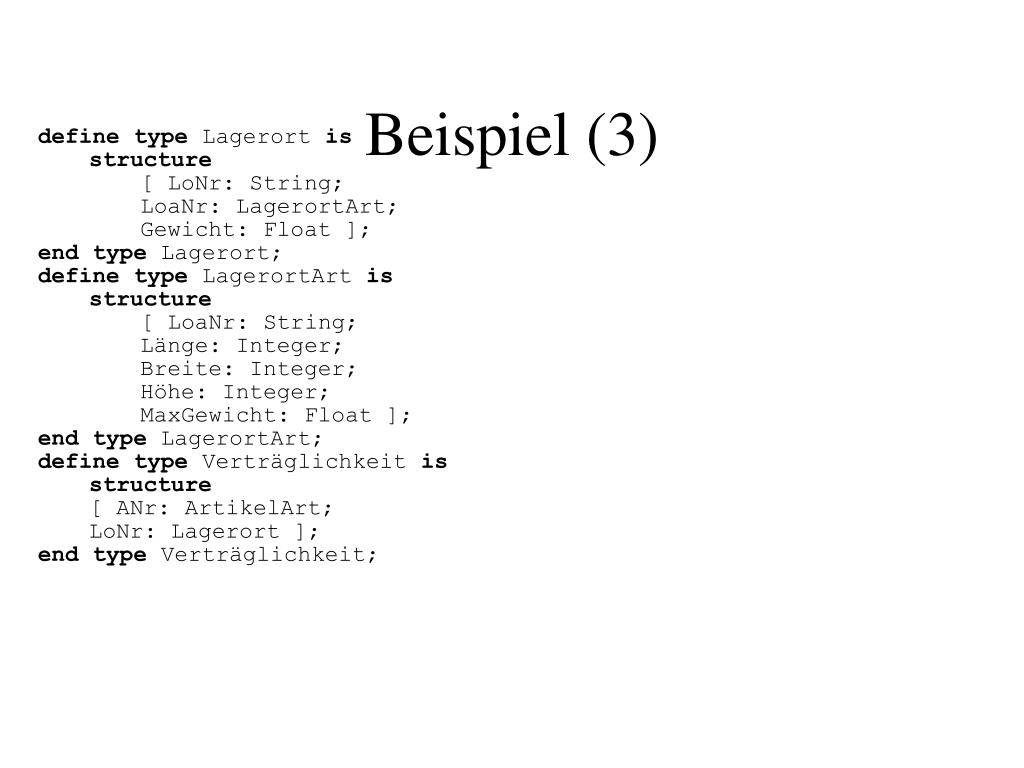

  3. Beispiel (3) definetype Lagerort is structure [ LoNr: String; LoaNr: LagerortArt; Gewicht: Float ]; endtype Lagerort; definetype LagerortArt is structure [ LoaNr: String; Länge: Integer; Breite: Integer; Höhe: Integer; MaxGewicht: Float ]; endtype LagerortArt; definetype Verträglichkeit is structure [ ANr: ArtikelArt; LoNr: Lagerort ]; endtype Verträglichkeit;

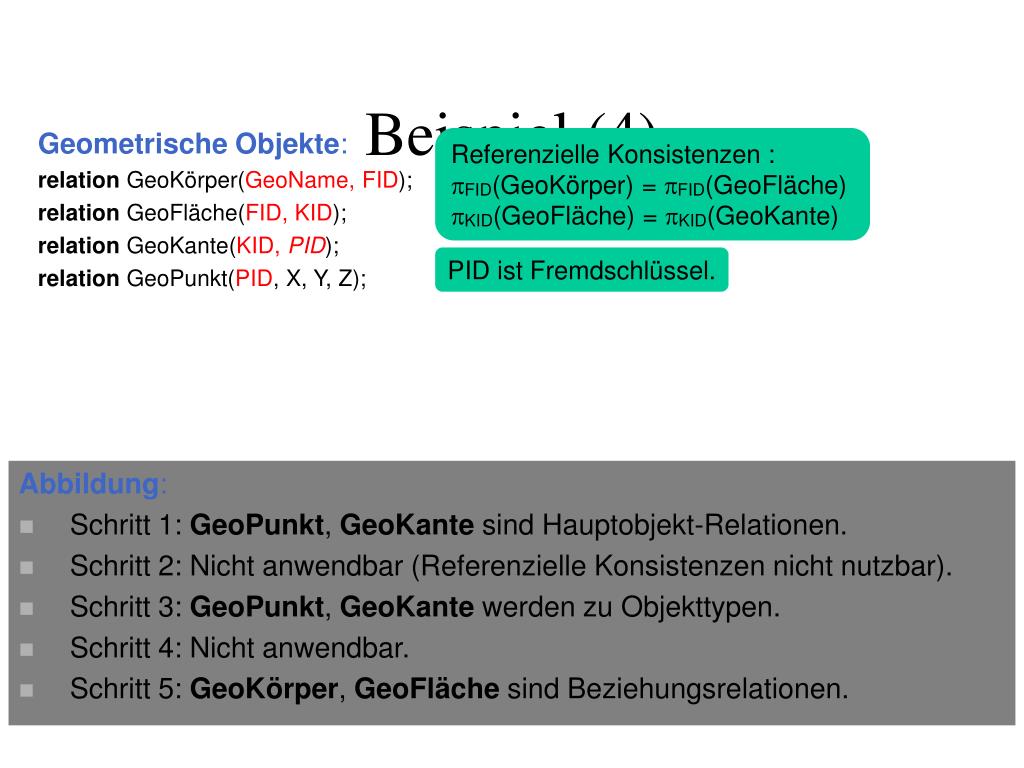

  4. Beispiel (4) Geometrische Objekte: relation GeoKörper(GeoName, FID); relation GeoFläche(FID, KID); relation GeoKante(KID, PID); relation GeoPunkt(PID, X, Y, Z); Referenzielle Konsistenzen : pFID(GeoKörper) = pFID(GeoFläche) pKID(GeoFläche) = pKID(GeoKante) PID ist Fremdschlüssel. Abbildung: • Schritt 1: GeoPunkt, GeoKante sind Hauptobjekt-Relationen. • Schritt 2: Nicht anwendbar (Referenzielle Konsistenzen nicht nutzbar). • Schritt 3: GeoPunkt, GeoKante werden zu Objekttypen. • Schritt 4: Nicht anwendbar. • Schritt 5: GeoKörper, GeoFläche sind Beziehungsrelationen.
