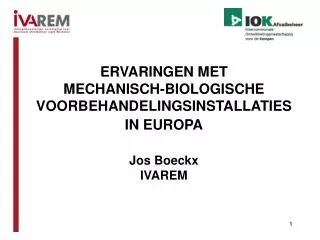

  1. ERVARINGEN MET MECHANISCH-BIOLOGISCHEVOORBEHANDELINGSINSTALLATIES IN EUROPAJos BoeckxIVAREM

  2. MECHANISCH-BIOLOGISCHE VOORBEHANDELING (MBT) • MBT IN EUROPA • ERVARINGEN MBS – GEEL • BESLUIT

  3. 1) MECHANISCH-BIOLOGISCHEVOORBEHANDELING Voorbehandelen om te … • storten (gewicht , organisch gehalte ) • compostachtig product produceren: • afdek stortplaats • gebruik op bodem • biogas (droog / nat) + RDF • RDF / SRF technologie + kosten

  4. 1) MECHANISCH-BIOLOGISCHEVOORBEHANDELING MBT – BMT • verkleinen • zeven (trommel, schijven, sterren, schud, …) • windziften • zwaar – licht • magneet • wervelstroommagneet • hand picking • natte scheiding • … • composteren • biologisch drogen • vergisten (droog / nat) • emissies lucht / water M B E

  5. droge recycleerbare fractie HV VBA mechanisch sorteren CO2 snel afbreekbare fractie vergisten (droog of nat) composteren stoorstoffen biogas ‘compost’ digestaat gestabiliseerd HV / VBA ontwateren tunnel- compostering stortplaats natte scheiding ‘compost’ stortplaats RDF 1) MECHANISCH-BIOLOGISCHEVOORBEHANDELING MBT

  6. biologisch drogen CO2 waterdamp ( condensaat) HV VBA gedroogde fractie mechanisch scheiden stoorstoffen metalen inerten RDF 1) MECHANISCH-BIOLOGISCHEVOORBEHANDELING BMT

  7. 1) MECHANISCH-BIOLOGISCHEVOORBEHANDELING RDF – SRF • RDF (Refuse Derived Fuel) • mechanisch behandelde afvalstoffen + gehygiëniseerd brandstof • aanbod-gestuurd d.w.z. inputafhankelijk • momentstromen • SRF (Solid Recovered Fuel) • constante kwaliteit • op basis van specifieke criteria • vraag-gestuurd

  8. 1) MECHANISCH-BIOLOGISCHEVOORBEHANDELING Biogasproductie bij vergisten40 – 140 m³/tonafhankelijk van • inputmateriaal • techniek • droog • nat • verblijftijd (2 à 12 weken)

  9. 1) MECHANISCH-BIOLOGISCHEVOORBEHANDELING Verblijftijden bij ‘composteren’ • biologisch drogen: 1 à 2 weken • composteren: • 1 à 6 weken • 0 à 10 weken narijpen • composteren na vergisting: • 2 à 4 weken • 0 à 8 weken narijpen

  10. 1) MECHANISCH-BIOLOGISCHEVOORBEHANDELING Capaciteit installaties (input) < 50 000 ton/jaar : 22,50 % 50 000 – 100 000 ton/jaar : 37,50 % 100 000 – 200 000 ton/jaar : 26,50 % > 200 000 ton/jaar : 13,50 %

  11. 2) MBT IN EUROPA Verschillende benadering per land Nederland • productie biogas • productie RDF (bijkomstig) Duitsland • productie SRF • storten gestabiliseerd afval Italië • vermijden afvalverbranding • co-verbranding Spanje • bodemverbetering (vruchtbaarheid + erosie)

  12. 2) MBT IN EUROPA Inputcapaciteit per land

  13. 3) ERVARINGEN MBS - GEEL MBS-Geel: • Samenwerking IOK Afvalbeheer - IVAREM Arrondissementen Turnhout + Mechelen: ± 750 000 inwoners • Voorstudie: 1998Start installatie: 2005 • Drogen en scheiden • Beperking emissies: • lucht • water • Mobiliteit • Flexibiliteit (input / output)

  14. 3) ERVARINGEN MBS - GEEL Werking 150 000 ton input Bunker Voorverkleining + menging Afscheiding grote metalen delen Biologisch drogen 13 tunnels met geforceerde beluchting 30 % waterdamp • Mechanisch scheiden • verkleinen • afzeven • windziften • harde delen afscheiden • elektromagneten (ferro) • wervelstroommagneet (non-ferro) • handmatige controle (batterijtjes) 54 % RDF 10 % inerten 6 % metalen

  15. 3) ERVARINGEN MBS - GEEL Logistiek - Mobiliteit: • Logistiek = belangrijke kostenfactor • Trimodale ontsluiting MBS - Geel: • autostrade E 313 • spoor • Albertkanaal flexibiliteit voor aanvoer en afvoer (i.f.v. mogelijkheden verwerker) • Decentrale voorbehandeling in MBT-installatie transportoptimalisatie aanvoer • Behandeling RDF i.f.v. transport transportoptimalisatie afzet • ‘Decentrale’ verwerking SRF

  16. 3) ERVARINGEN MBS - GEEL Kostenstructuur (gate fee) - investering : ± 30 EUR/ton (40 000 000 EUR) - exploitatie : ± 40 EUR/ton (20 VTE) - afzet : ± 40 EUR/ton- overhead + risicomarge : ± 15 EUR/ton ± 125 EUR/ton

  17. 3) ERVARINGEN MBS - GEEL Exploitatie-ervaringen Technische werking • biologische droging tot ± 90 % DS • capaciteit scheidingsgedeelte: OK mits • afstellen op basis van ervaring • onderhoudsplanning • inputspecificaties • blokkages en pannes technische aanpassingen om zo vroeg mogelijk metalen te verwijderen • optimalisatie door aanvaarden ‘nat’ vergelijkbaar bedrijfsafval

  18. 3) ERVARINGEN MBS - GEEL Afzet deelstromen Metalen : recyclage Inerten : verdere opschoning SRF : - momenteel naar SLECO + cementind. - september 2006 gegund: - 16 000 ton Bio-oil vanaf mei 2007 - 34 000 ton Electrawinds vanaf januari 2008 - verdere marktbevraging in 2007 - optimalisatie (belangrijke kostenfactor)

  19. 3) ERVARINGEN MBS - GEEL Afzet SRF • Installatie produceert fluff • Momenteel: fluff wordt voorgeperst en in walking floors geduwd (± 22 ton per vracht) • Mogelijke ‘behandelingen’ i.f.v. toepassing en transportoptimalisatie: • soft pellets • hard pellets • briketten • balen • Buffercapaciteit leverancier SRF en afnemer SRF laten toe pieken en stilstanden op te vangen

  20. 3) ERVARINGEN MBS - GEEL Afzet SRF Mogelijke ‘bewerking’ voorafgaand aan de energetische valorisatie: • pyrolyse: • gas • bio-oil • kool • vergassing • plasmatechnologie • blending (meestal met plastic afval): • calorische waarde verhogen + constant • samenstelling constant

  21. 3) ERVARINGEN MBS - GEEL Afzet SRF rechtstreekse valorisatie: • watergekoelde roosteroven • wervelbedoven • cement: • hoofdvuur- mid-kiln • calcinator

  22. 3) ERVARINGEN MBS - GEEL Afzet SRF Waarom SRF gebruiken? • kosten fossiele brandstoffen  vervangbrandstoffen • negatieve ‘gate fee’ maakt bijkomende investering (ontvangst- en doseerapparatuur, rookgasreiniging, …) rendabel • CO2-reductie + groene stroomcertificaten (60 % biomassa in SRF) • eigen afvalproducten (vb. papierslib) mee verbranden Voorwaarden • minimale specificatievereisten • langetermijncontracten met stabiele kwaliteit en stabiele aanvoer • voldoende hoge energievraag SRF-gebruiker

  23. 3) ERVARINGEN MBS - GEEL Afzet SRF Waarom SRF niet gebruiken? •  core business • imago ‘afval’ niet gewenst • omgeving (NIMBY) • plaatsgebrek (meer plaats nodig dan bij fossiele brandstoffen) • hoge milieu-eisen zijn bijkomende ‘last’ en ‘risico’ • onvoldoende garanties kwaliteit + kwantiteit op lange termijn  outsourcing

  24. 3) ERVARINGEN MBS - GEEL Afzet SRF klassieke afnemers: • cementindustrie (brandstof + grondstof) • papierindustrie (stoom + elektriciteit) • elektriciteitsproductie (dedicated / bijstook na ‘voorbehandeling’ in kolencentrales) • bewerking Opm.: ligging installatie bepaalt logistieke kosten (vb. Duitsland: 35 à 45 EUR/ton)

  25. 3) ERVARINGEN MBS - GEEL Kritische parameters voor gebruiker • stukgrootte: - voeding - brandeigenschappen • stookwaarde: - energieproductie • chemische samenstelling: - emissies - as (vb. vliegas in beton) - product (vb. cementklinker) - corrosie of erosie installatie • vochtgehalte: - stabiliteit (geur, zelfontbranding) - energetisch rendement • asgehalte: - product - afvoer as (kosten) • biomassagehalte: - CO2-reductie - groene stroomcertificaten

  26. 4) CONCLUSIE • MBT is begrip dat vele ladingen dekt. • MBT is valabel alternatief voor traditionele eindverwerking. • MBT past in toenemende integratie afval – energie. • Optimalistie afzetmogelijkheden:van producent RDFnaar leverancier SRF • Optimalisatie transport:- ‘decentrale’ MBT  minder transport voor aanvoer- behandeling i.f.v. transport- ‘decentrale’ toepassingen SRF

  27. VRAGEN?
