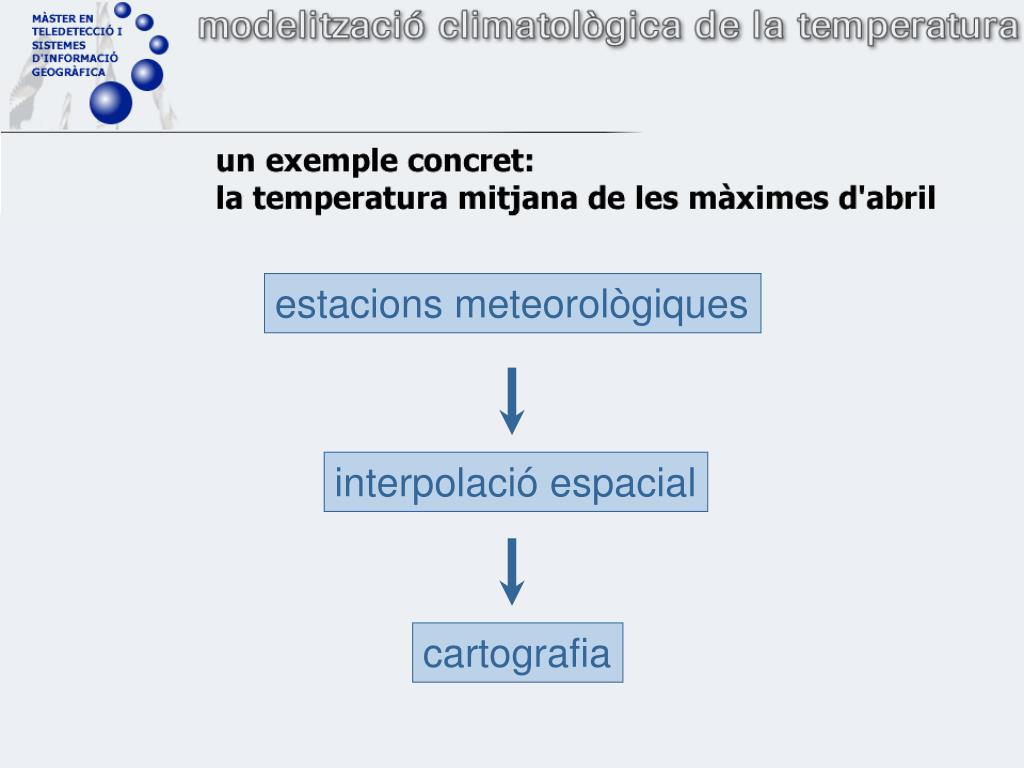

  1. estacions meteorològiques interpolació espacial cartografia

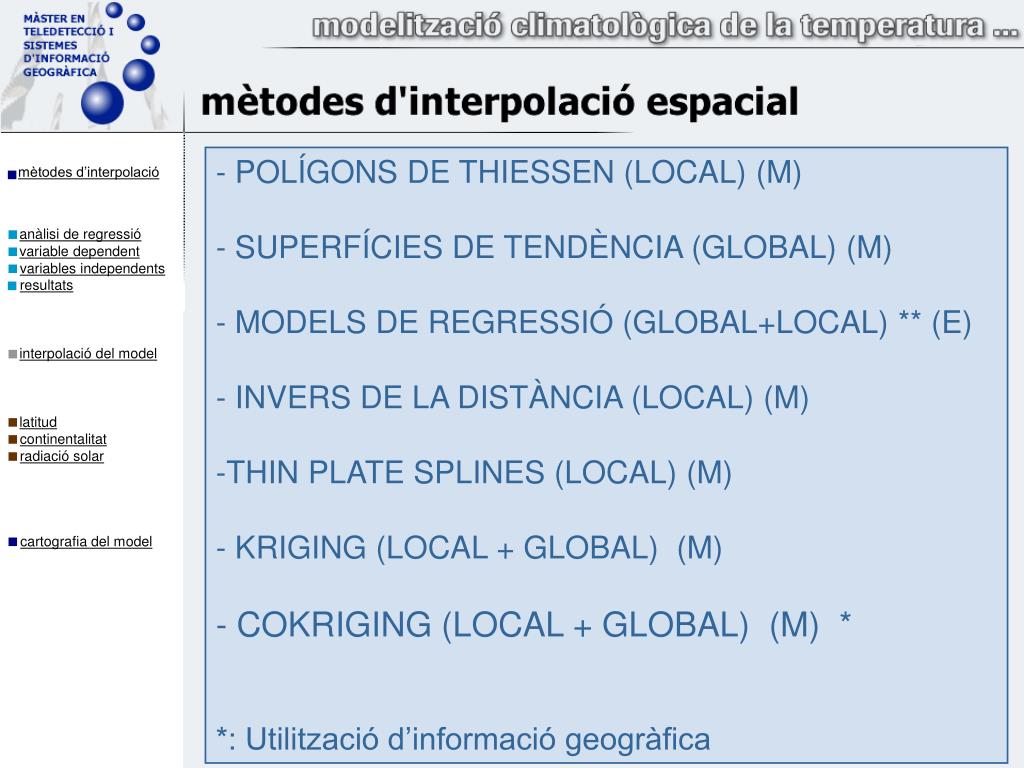

  2. - POLÍGONS DE THIESSEN (LOCAL) (M) - SUPERFÍCIES DE TENDÈNCIA (GLOBAL) (M) - MODELS DE REGRESSIÓ (GLOBAL+LOCAL) ** (E) - INVERS DE LA DISTÀNCIA (LOCAL) (M) -THIN PLATE SPLINES (LOCAL) (M) - KRIGING (LOCAL + GLOBAL) (M) - COKRIGING (LOCAL + GLOBAL) (M) * *: Utilització d’informació geogràfica

  3. VARIABLE DEPENDENT • - TEMPERATURA MITJANA MENSUAL DE LES MÀXIMES • VARIABLES INDEPENDENTS • - ALTITUD • - LATITUD • - CONTINENTALITAT • RADIACIÓ SOLAR • Altres variables?

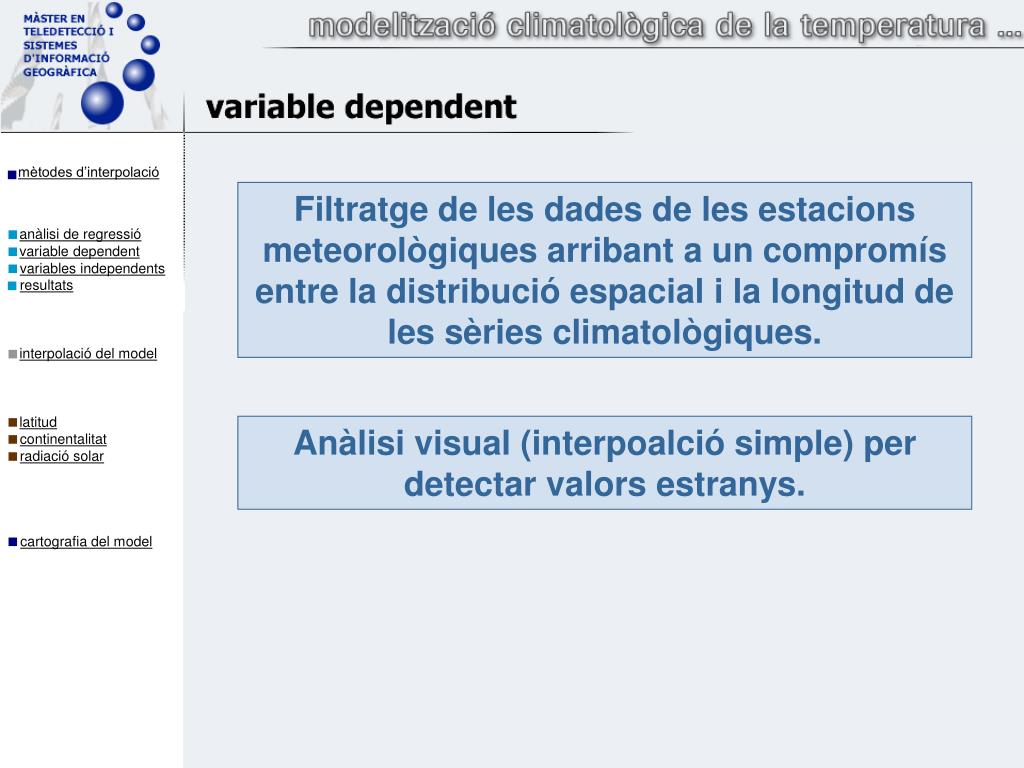

  4. Filtratge de les dades de les estacions meteorològiques arribant a un compromís entre la distribució espacial i la longitud de les sèries climatològiques. Anàlisi visual (interpoalció simple) per detectar valors estranys.

  5. ALTITUD - Utilitzarem un MDE. LATITUD - Utilitzarem la latitud calculada en UTM. CONTINENTALITAT - Utilitzem la distància lineal més curta entre l’estació meteorològica i el mar. RADIACIÓ SOLAR - Utilitzarem els valors obtinguts a partir d’un model de radiació solar calculat a partir d’un MDE.

  6. Pas de punts discrets de l’espai (estacions meteorològiques) a mapes amb variables contínues utilitzant informació geogràfica. Evitem, doncs, procediments estrictament matemàtics d’interpolació (invers de la distància al quadrat, kriging, etc.)

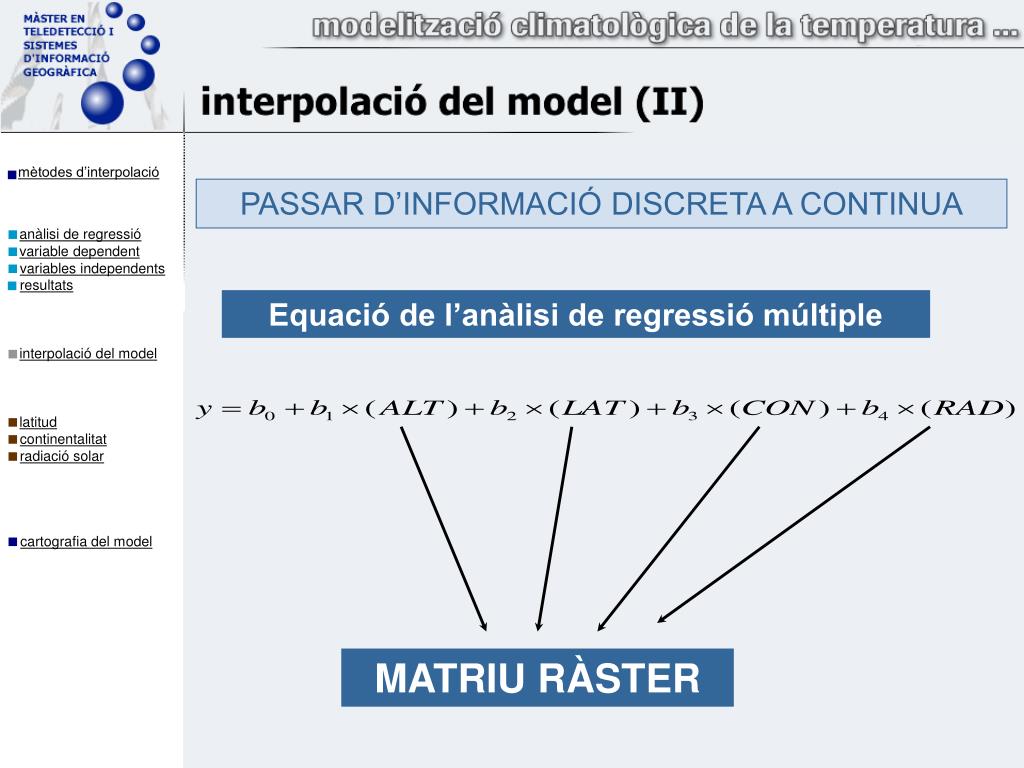

  7. PASSAR D’INFORMACIÓ DISCRETA A CONTINUA Equació de l’anàlisi de regressió múltiple MATRIU RÀSTER

  8. - Obtenció d’una matriu ràster per a cada una de les variables independents. - Multiplicació de cada matriu ràster pel coeficient de regressió múltiple mitjançant operacions bàsiques de SIG i obtenció final d’un mapa que representa la variable dependent. - En resum: aplicació de l’equació de regressió múltiple per cada cel·la del ràster.

  9. altitud Adequar la informació: Retallar el MDE original.

  10. Utilitzar l’eina d’anàlisi espacial de Distàncies per tal de obtenir un ràster continu amb valors de les distàncies lineals a la línia de costa (medite_31.pol)

  11. Com obtindrem un mapa de latitud?

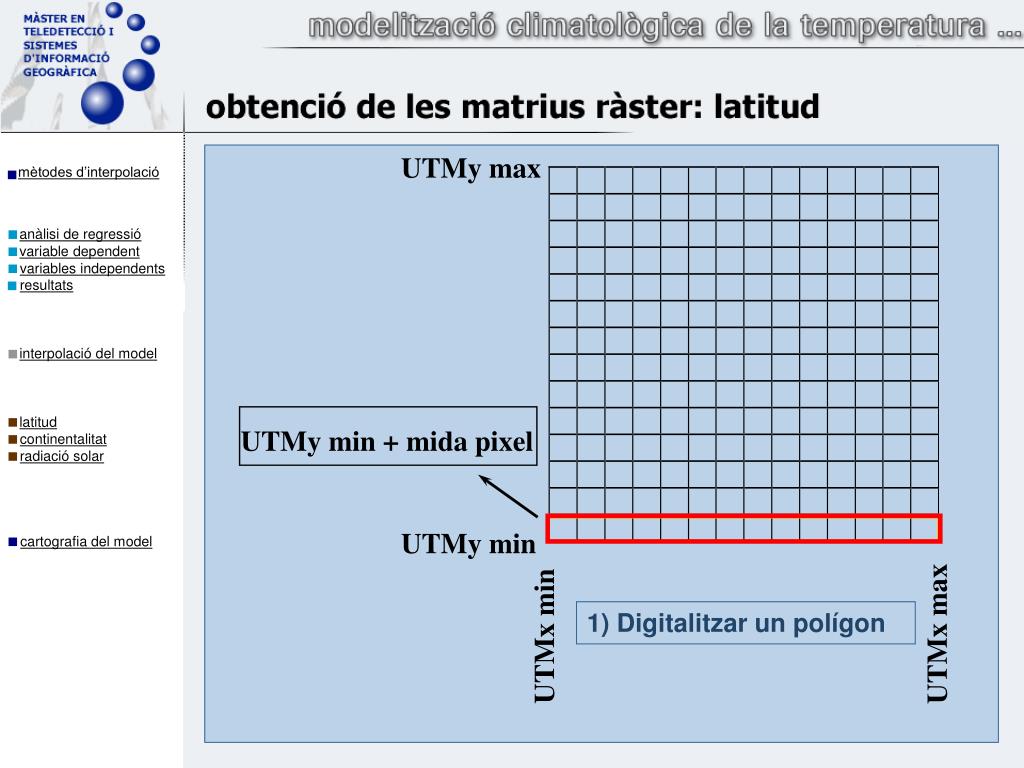

  12. UTMy max UTMy min + mida pixel UTMy min UTMx max UTMx min 1) Digitalitzar un polígon

  13. 2) Calcular la distància lineal a la diana 3) Sumar a totes les cel·les de la matriu el valor de UTMy min.

  14. 1) Utilitzant informació astronòmica podem saber l’azimut i l’altura solar per a qualsevol hora i dia de l’any. • 2) A partir d’un MDE podem calcular el vector ortogonal al pla format per les altituds de 4 cel·les veïnes. • Càlcul de les ombres per als distints azimuts al llarg d’un dia • Càlcul de la radiació solar incident

  15. 1- Radiació exoatmosfèrica 2- Radiació difusa 3- Radiació directa 4- Radiació reflectida

  16. - Combinació de les matrius ràster corresponents a les variables independents seguint l’equació de l’anàlisi de regressió: - Mitjançant àlgebra de mapes elaborem el mapa de la variable dependent.
