VHDL 中的结构设计：元件例化语句

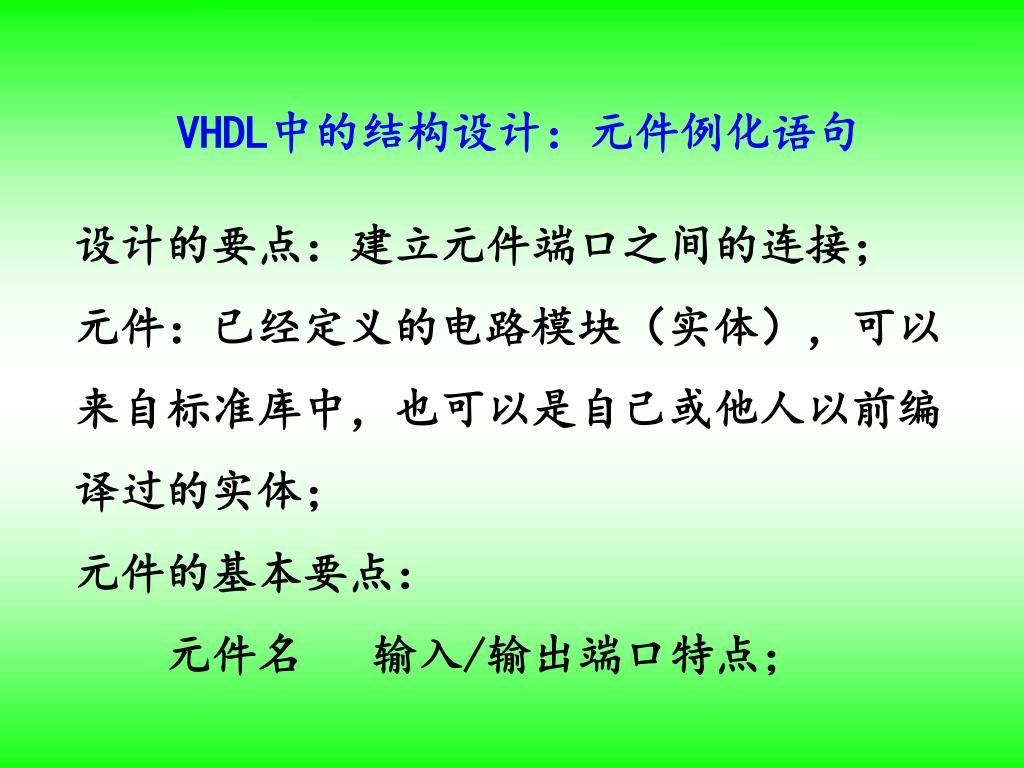

VHDL中的结构设计：元件例化语句 设计的要点：建立元件端口之间的连接；元件：已经定义的电路模块（实体），可以来自标准库中，也可以是自己或他人以前编译过的实体；元件的基本要点：元件名输入/输出端口特点；

VHDL中的结构设计的实例 entity butnot is port (x,y: in bit; z: out bit);end butnot; architecture str of butnot is signal temp: bit; component kinv port (a: in bit; y: out bit); end component; component kand2 port (a,b: in bit; y: out bit);end component;

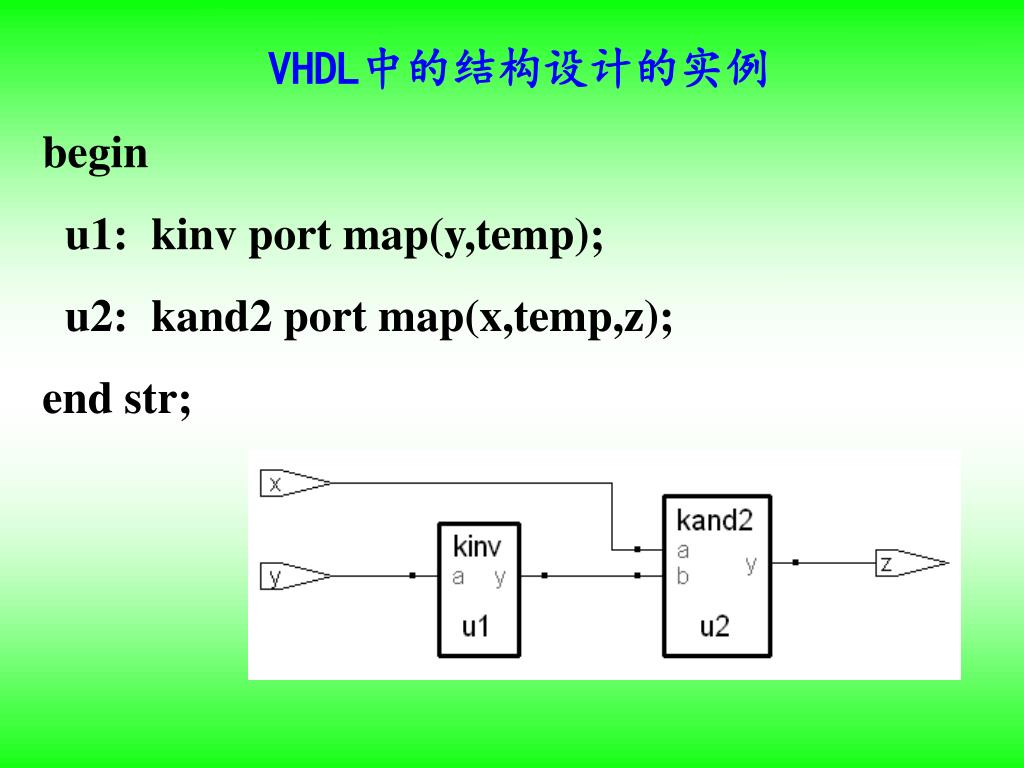

VHDL中的结构设计的实例 begin u1: kinv port map(y,temp); u2: kand2 port map(x,temp,z); end str;

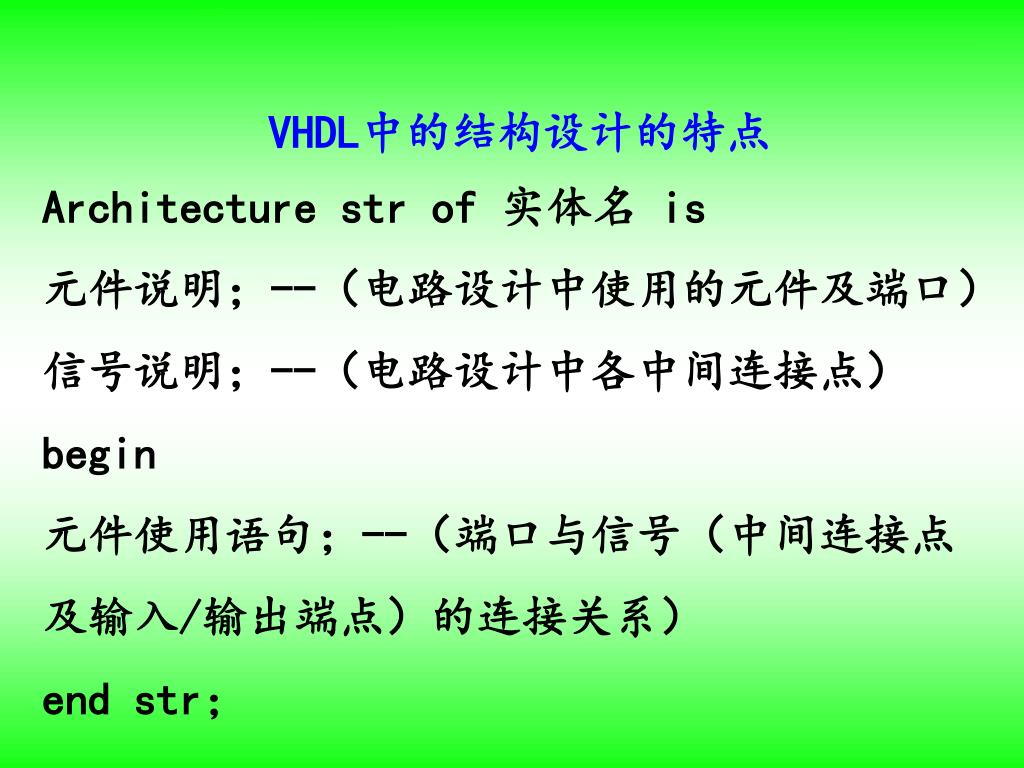

VHDL中的结构设计的特点 Architecture str of 实体名is 元件说明；--（电路设计中使用的元件及端口）信号说明；--（电路设计中各中间连接点） begin 元件使用语句；--（端口与信号（中间连接点及输入/输出端点）的连接关系） end str；

VHDL中的结构设计：元件说明 component 元件名 port（信号名：模式信号类型； ……. 信号名：模式信号类型）； end component；要点：所用的电路实体应在work库或已说明的库中；模块名称和对应端口名称顺序应完全一致；

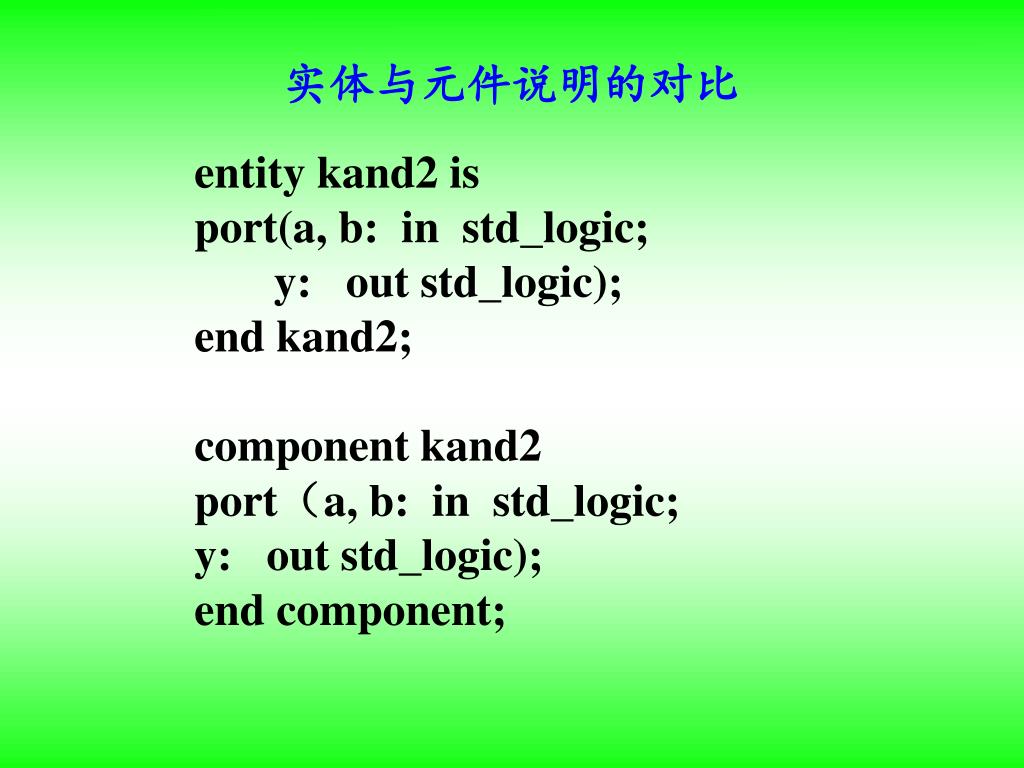

实体与元件说明的对比 entity kand2 is port(a, b: in std_logic; y: out std_logic); end kand2; component kand2 port（a, b: in std_logic; y: out std_logic); end component;

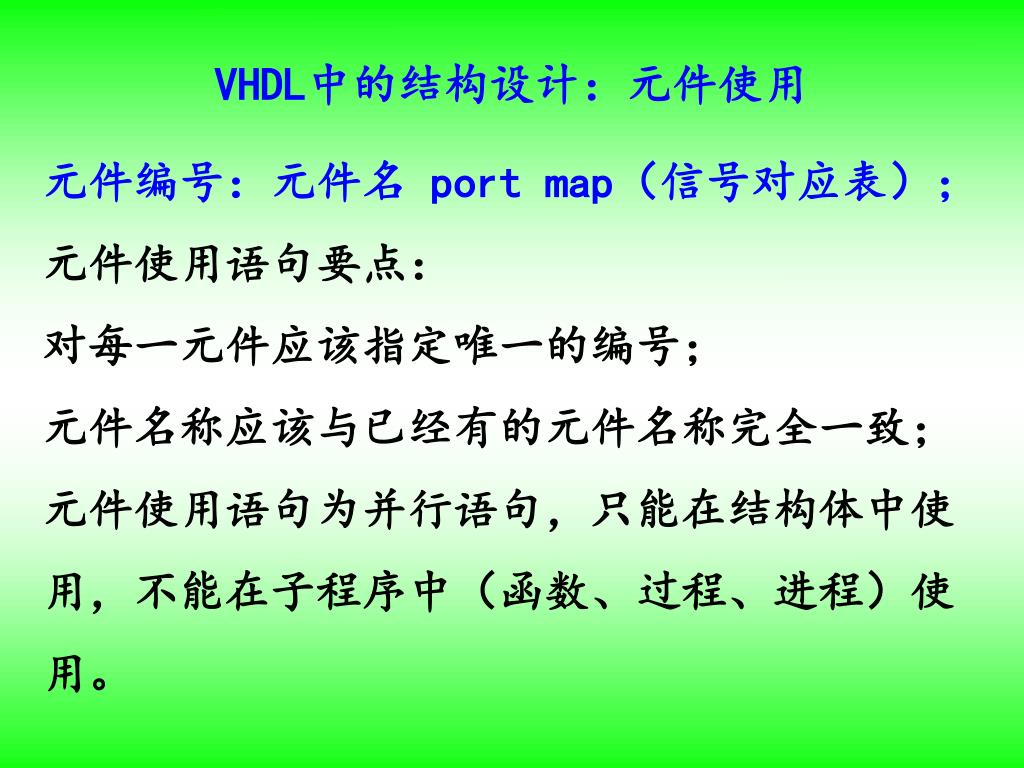

VHDL中的结构设计：元件使用 元件编号：元件名port map（信号对应表）；元件使用语句要点：对每一元件应该指定唯一的编号；元件名称应该与已经有的元件名称完全一致；元件使用语句为并行语句，只能在结构体中使用，不能在子程序中（函数、过程、进程）使用。

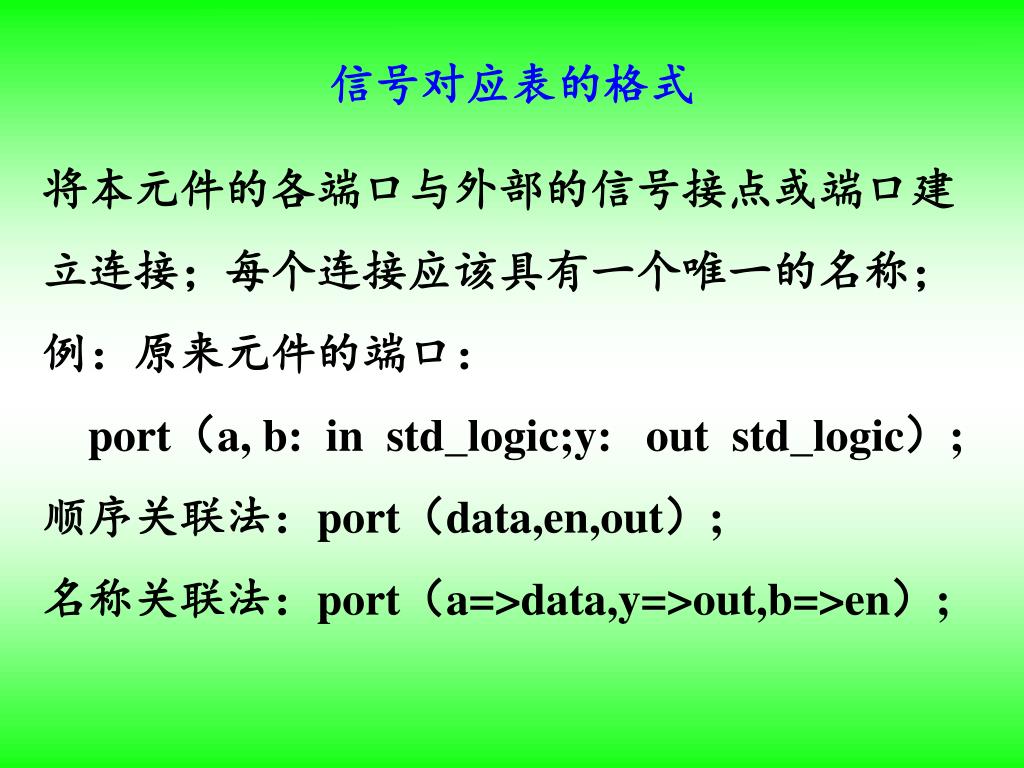

信号对应表的格式 将本元件的各端口与外部的信号接点或端口建立连接；每个连接应该具有一个唯一的名称；例：原来元件的端口： port（a, b: in std_logic;y: out std_logic）; 顺序关联法：port（data,en,out）; 名称关联法：port（a=>data,y=>out,b=>en）;

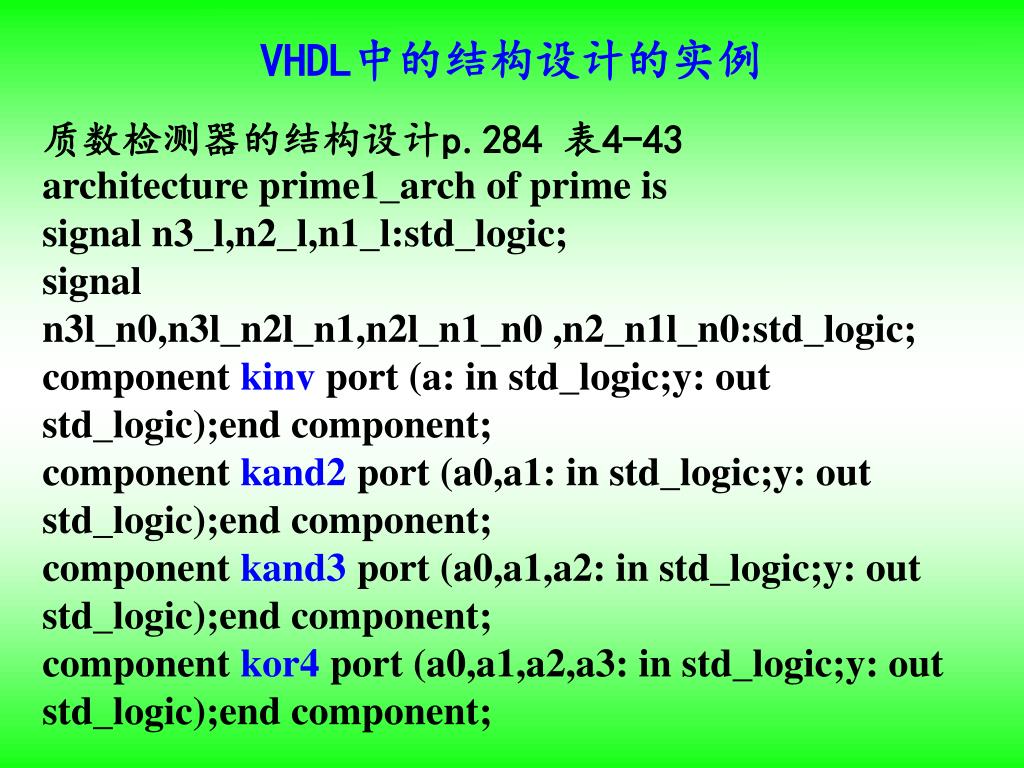

VHDL中的结构设计的实例 质数检测器的结构设计p.284 表4-43 architecture prime1_arch of prime is signal n3_l,n2_l,n1_l:std_logic; signal n3l_n0,n3l_n2l_n1,n2l_n1_n0 ,n2_n1l_n0:std_logic; component kinv port (a: in std_logic;y: out std_logic);end component; component kand2 port (a0,a1: in std_logic;y: out std_logic);end component; component kand3 port (a0,a1,a2: in std_logic;y: out std_logic);end component; component kor4 port (a0,a1,a2,a3: in std_logic;y: out std_logic);end component;

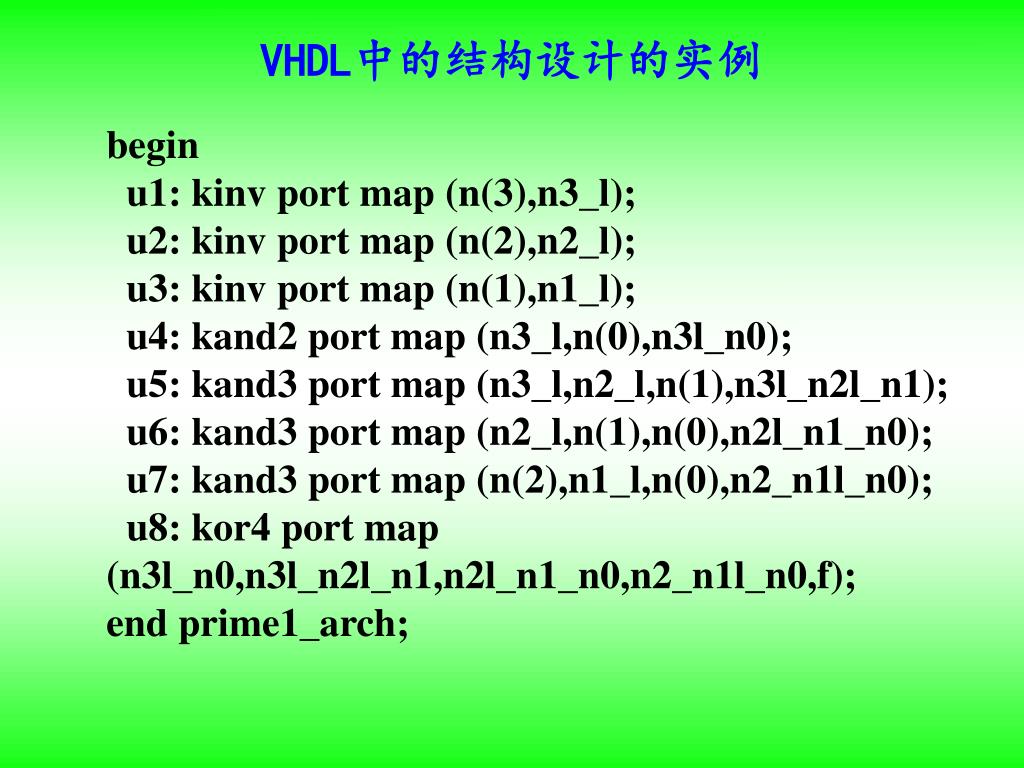

VHDL中的结构设计的实例 begin u1: kinv port map (n(3),n3_l); u2: kinv port map (n(2),n2_l); u3: kinv port map (n(1),n1_l); u4: kand2 port map (n3_l,n(0),n3l_n0); u5: kand3 port map (n3_l,n2_l,n(1),n3l_n2l_n1); u6: kand3 port map (n2_l,n(1),n(0),n2l_n1_n0); u7: kand3 port map (n(2),n1_l,n(0),n2_n1l_n0); u8: kor4 port map (n3l_n0,n3l_n2l_n1,n2l_n1_n0,n2_n1l_n0,f); end prime1_arch;

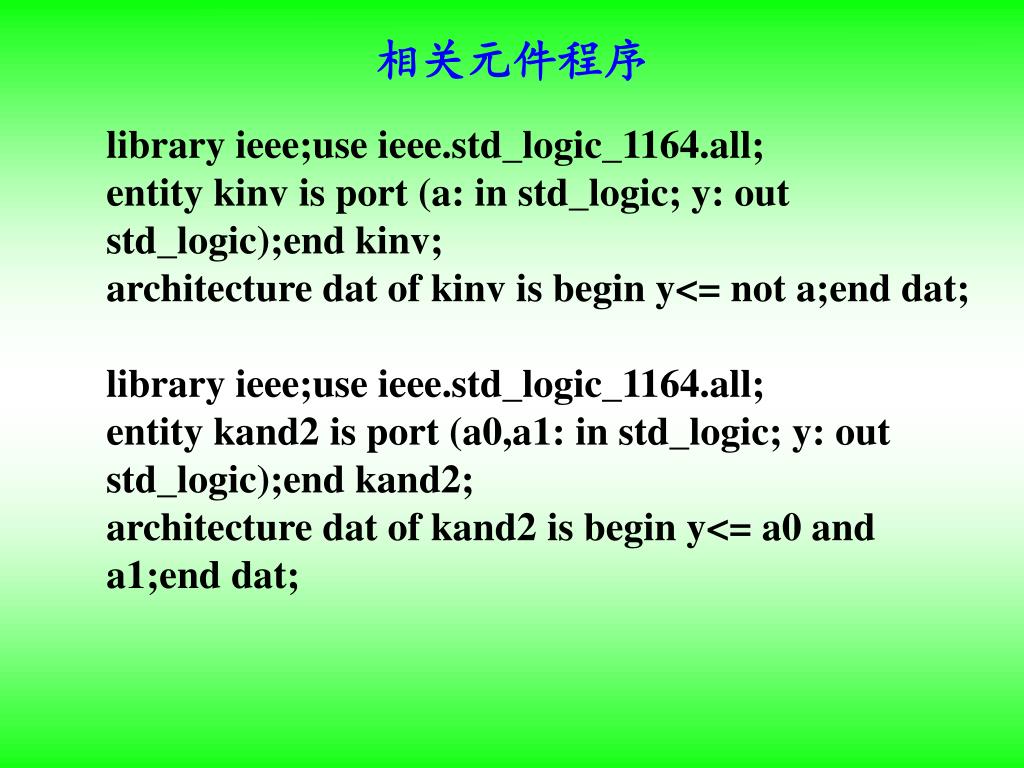

相关元件程序 library ieee;use ieee.std_logic_1164.all; entity kinv is port (a: in std_logic; y: out std_logic);end kinv; architecture dat of kinv is begin y<= not a;end dat; library ieee;use ieee.std_logic_1164.all; entity kand2 is port (a0,a1: in std_logic; y: out std_logic);end kand2; architecture dat of kand2 is begin y<= a0 and a1;end dat;

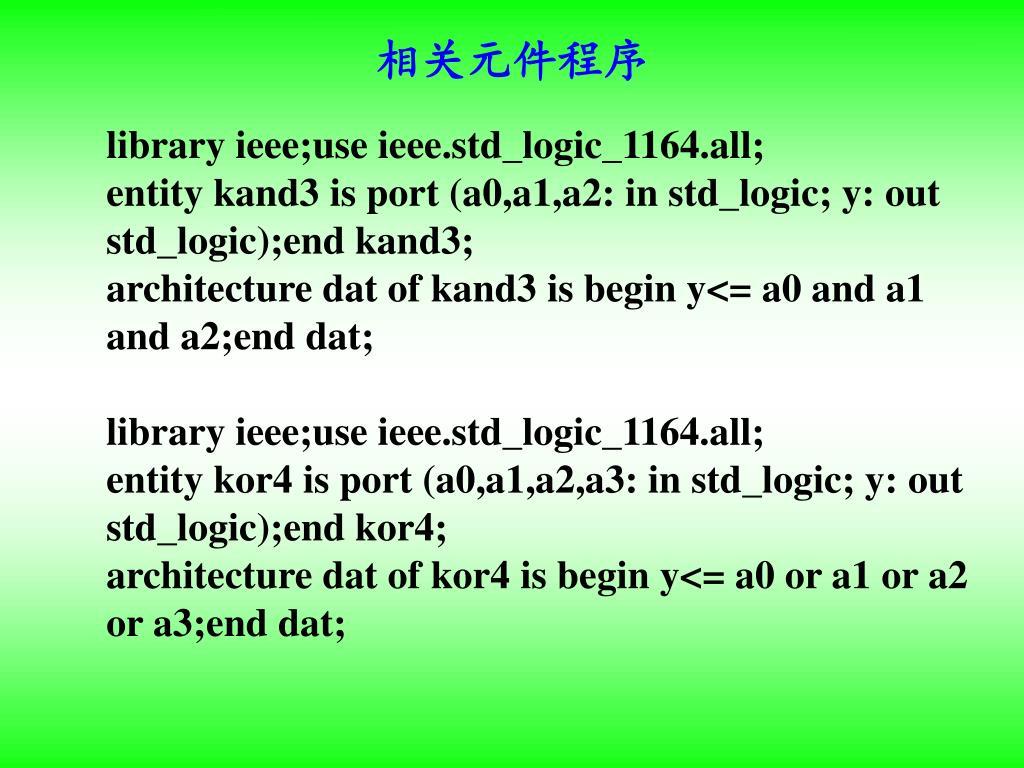

相关元件程序 library ieee;use ieee.std_logic_1164.all; entity kand3 is port (a0,a1,a2: in std_logic; y: out std_logic);end kand3; architecture dat of kand3 is begin y<= a0 and a1 and a2;end dat; library ieee;use ieee.std_logic_1164.all; entity kor4 is port (a0,a1,a2,a3: in std_logic; y: out std_logic);end kor4; architecture dat of kor4 is begin y<= a0 or a1 or a2 or a3;end dat;

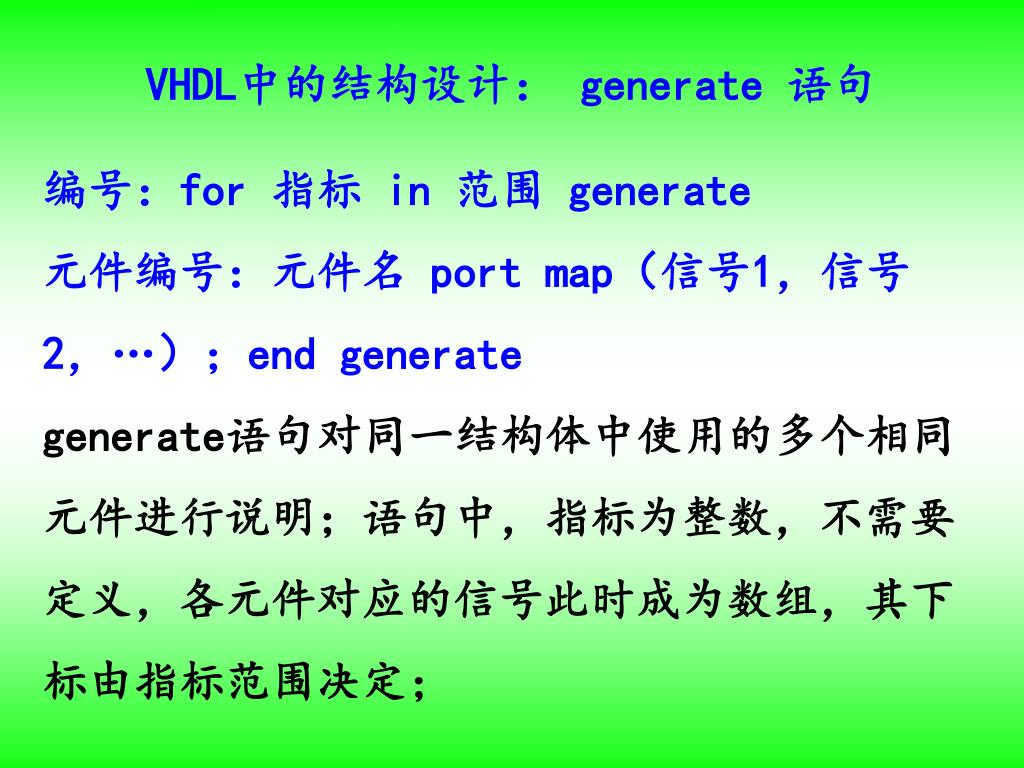

VHDL中的结构设计：generate 语句 编号：for 指标in 范围generate 元件编号：元件名port map（信号1，信号2，…）；end generate generate语句对同一结构体中使用的多个相同元件进行说明；语句中，指标为整数，不需要定义，各元件对应的信号此时成为数组，其下标由指标范围决定；

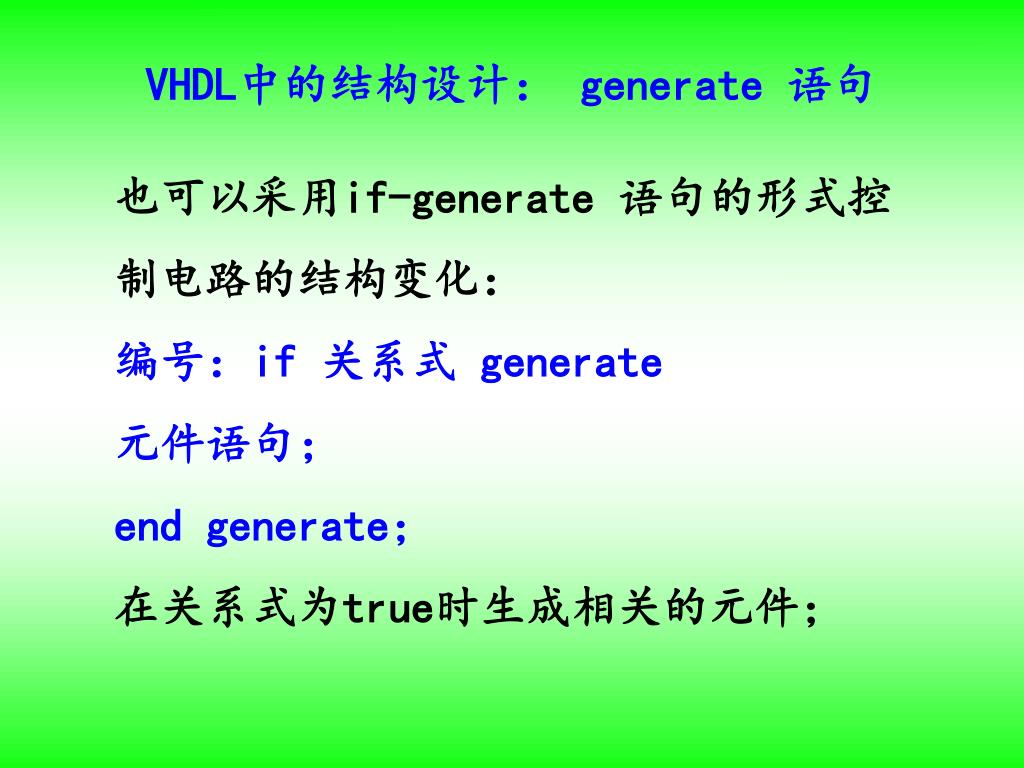

VHDL中的结构设计：generate 语句 也可以采用if-generate 语句的形式控制电路的结构变化：编号：if 关系式generate 元件语句； end generate；在关系式为true时生成相关的元件；

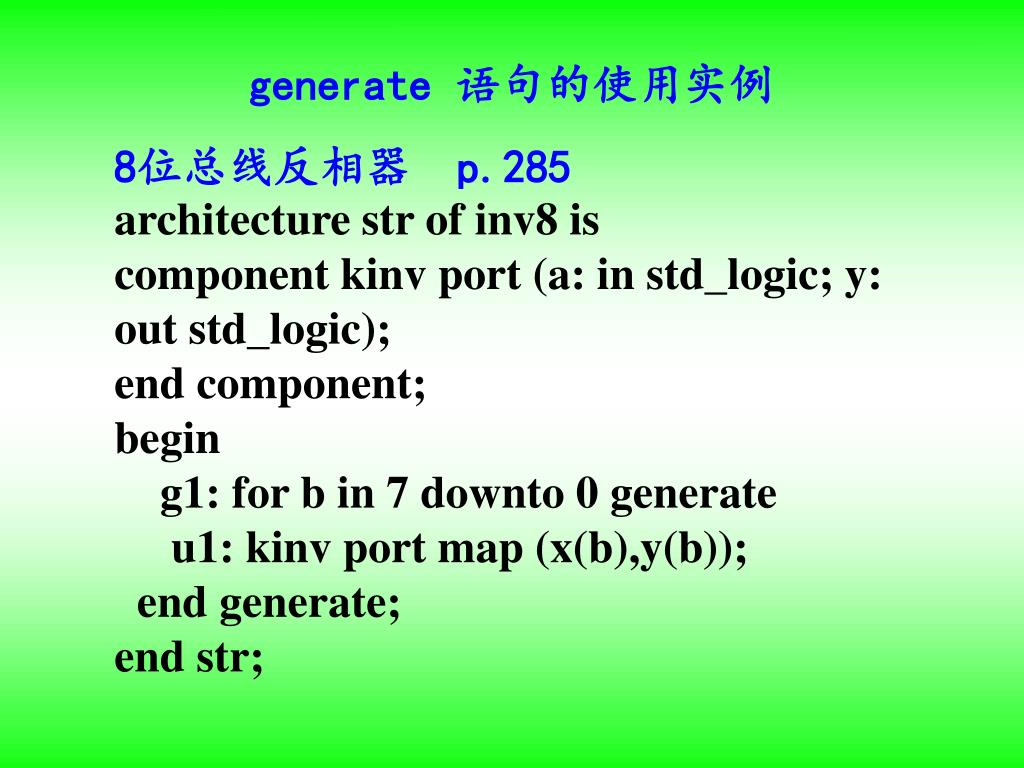

generate 语句的使用实例 8位总线反相器 p.285 architecture str of inv8 is component kinv port (a: in std_logic; y: out std_logic); end component; begin g1: for b in 7 downto 0 generate u1: kinv port map (x(b),y(b)); end generate; end str;

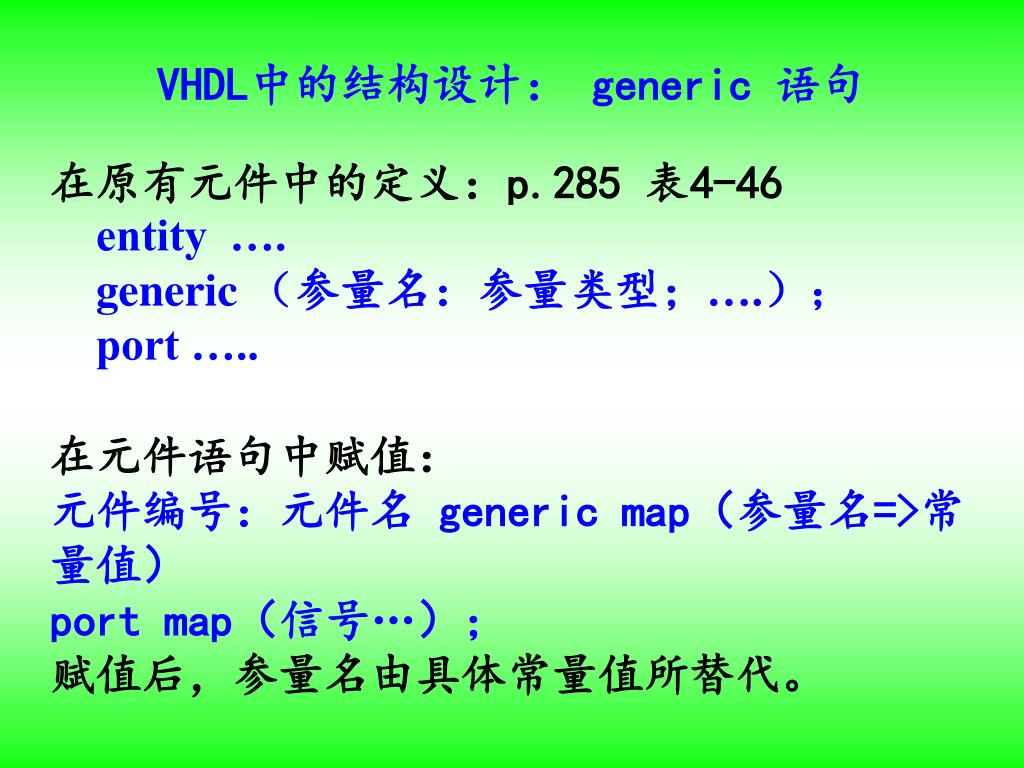

VHDL中的结构设计：generic 语句 在原有元件中的定义：p.285 表4-46 entity …. generic （参量名：参量类型；….）； port ….. 在元件语句中赋值：元件编号：元件名generic map（参量名=>常量值） port map（信号…）；赋值后，参量名由具体常量值所替代。

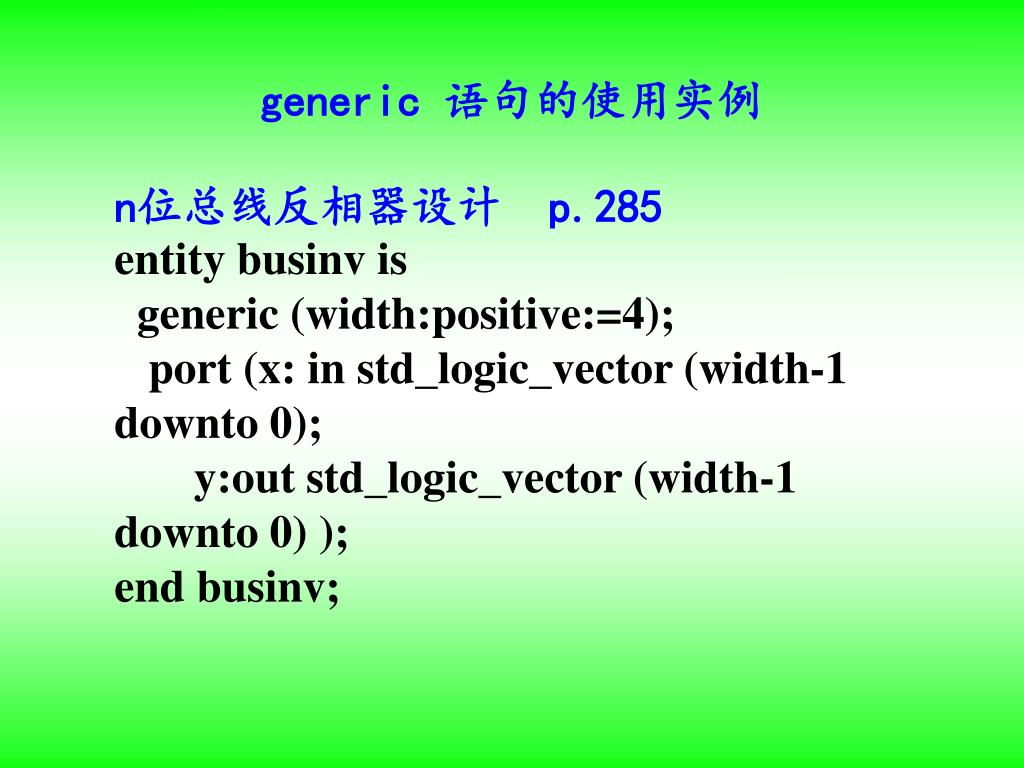

generic 语句的使用实例 n位总线反相器设计 p.285 entity businv is generic (width:positive:=4); port (x: in std_logic_vector (width-1 downto 0); y:out std_logic_vector (width-1 downto 0) ); end businv;

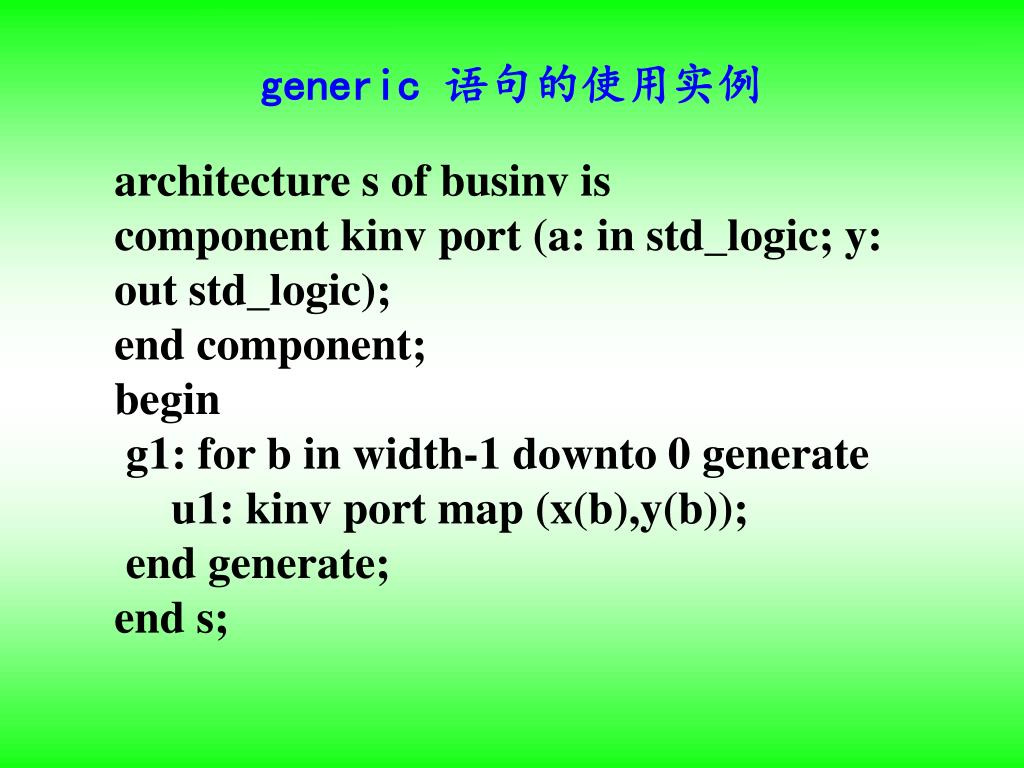

generic 语句的使用实例 architecture s of businv is component kinv port (a: in std_logic; y: out std_logic); end component; begin g1: for b in width-1 downto 0 generate u1: kinv port map (x(b),y(b)); end generate; end s;

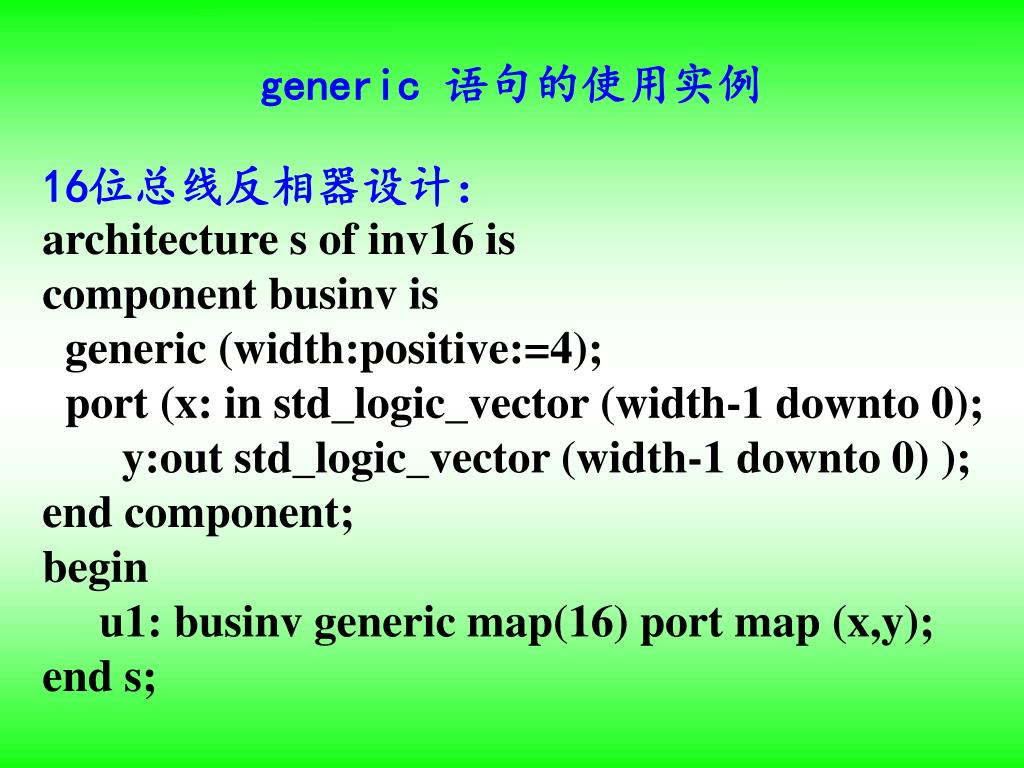

generic 语句的使用实例 16位总线反相器设计： architecture s of inv16 is component businv is generic (width:positive:=4); port (x: in std_logic_vector (width-1 downto 0); y:out std_logic_vector (width-1 downto 0) ); end component; begin u1: businv generic map(16) port map (x,y); end s;

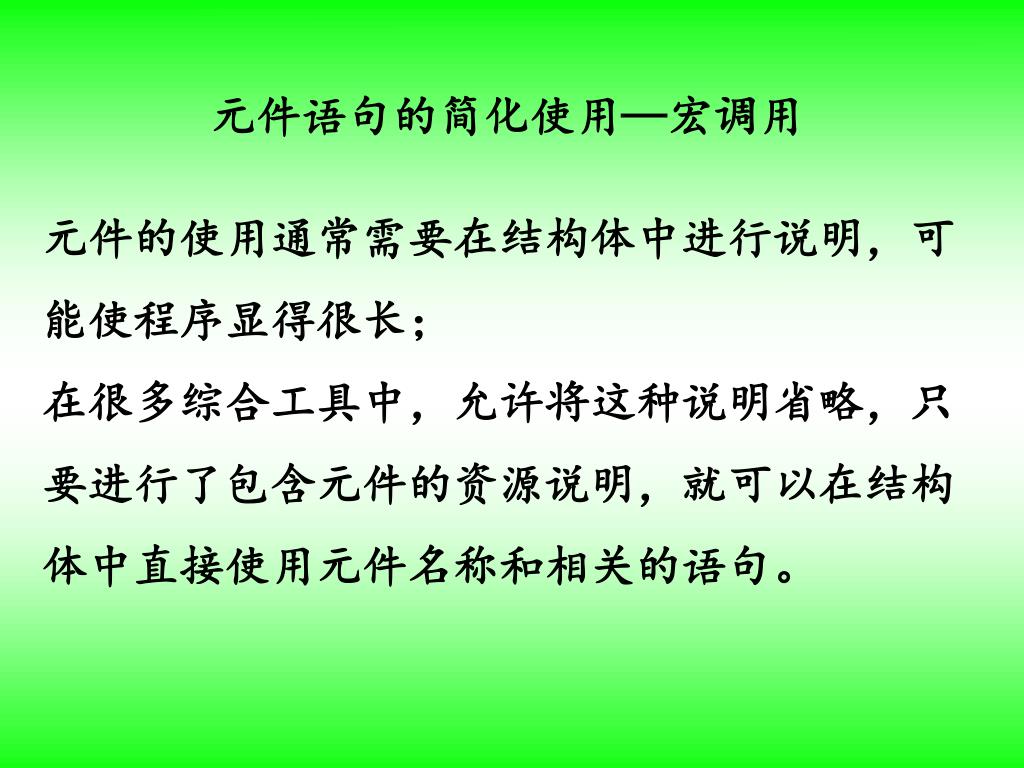

元件语句的简化使用—宏调用 元件的使用通常需要在结构体中进行说明，可能使程序显得很长；在很多综合工具中，允许将这种说明省略，只要进行了包含元件的资源说明，就可以在结构体中直接使用元件名称和相关的语句。

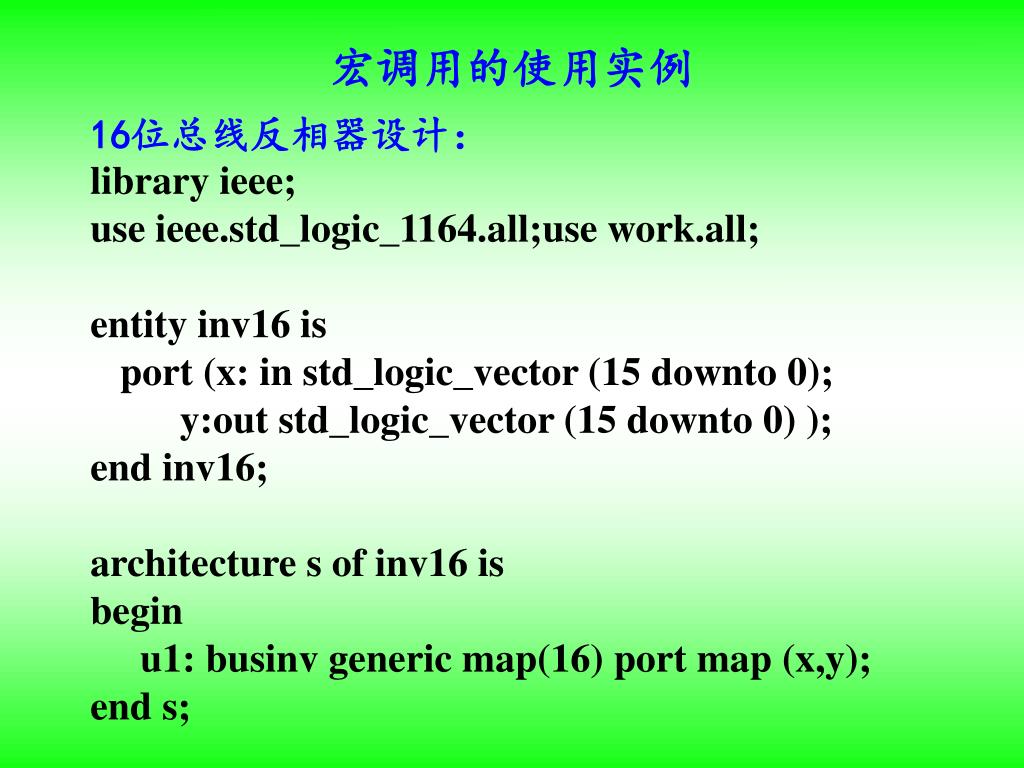

宏调用的使用实例 16位总线反相器设计： library ieee; use ieee.std_logic_1164.all;use work.all; entity inv16 is port (x: in std_logic_vector (15 downto 0); y:out std_logic_vector (15 downto 0) ); end inv16; architecture s of inv16 is begin u1: businv generic map(16) port map (x,y); end s;

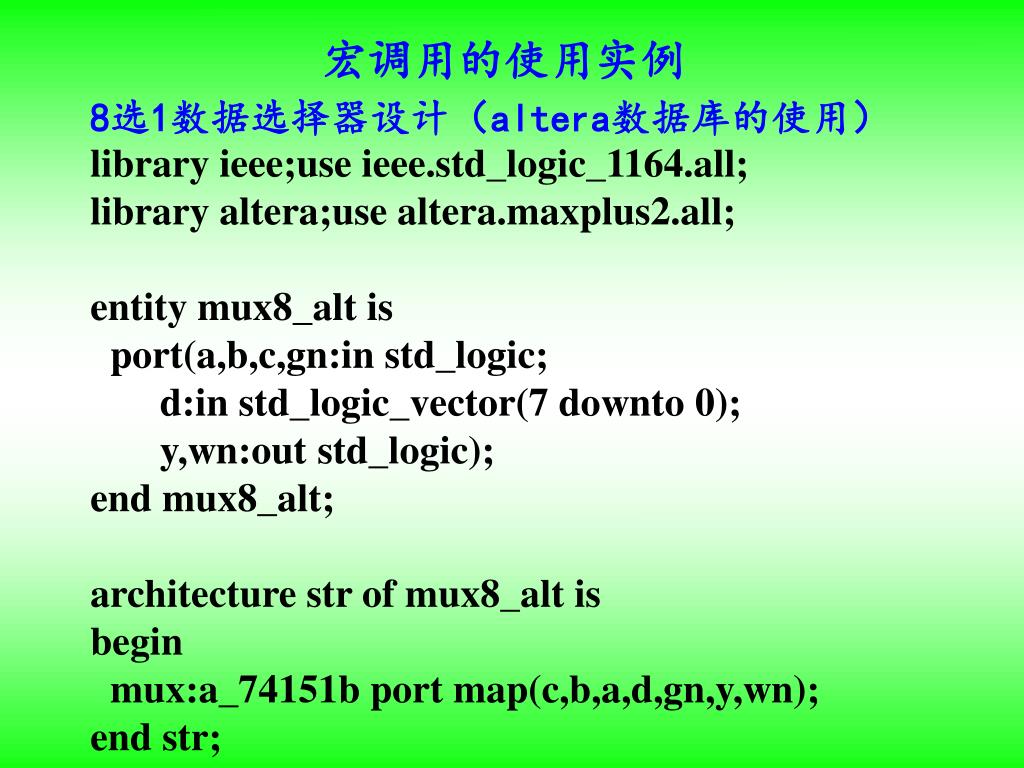

宏调用的使用实例 8选1数据选择器设计（altera数据库的使用） library ieee;use ieee.std_logic_1164.all; library altera;use altera.maxplus2.all; entity mux8_alt is port(a,b,c,gn:in std_logic; d:in std_logic_vector(7 downto 0); y,wn:out std_logic); end mux8_alt; architecture str of mux8_alt is begin mux:a_74151b port map(c,b,a,d,gn,y,wn); end str;

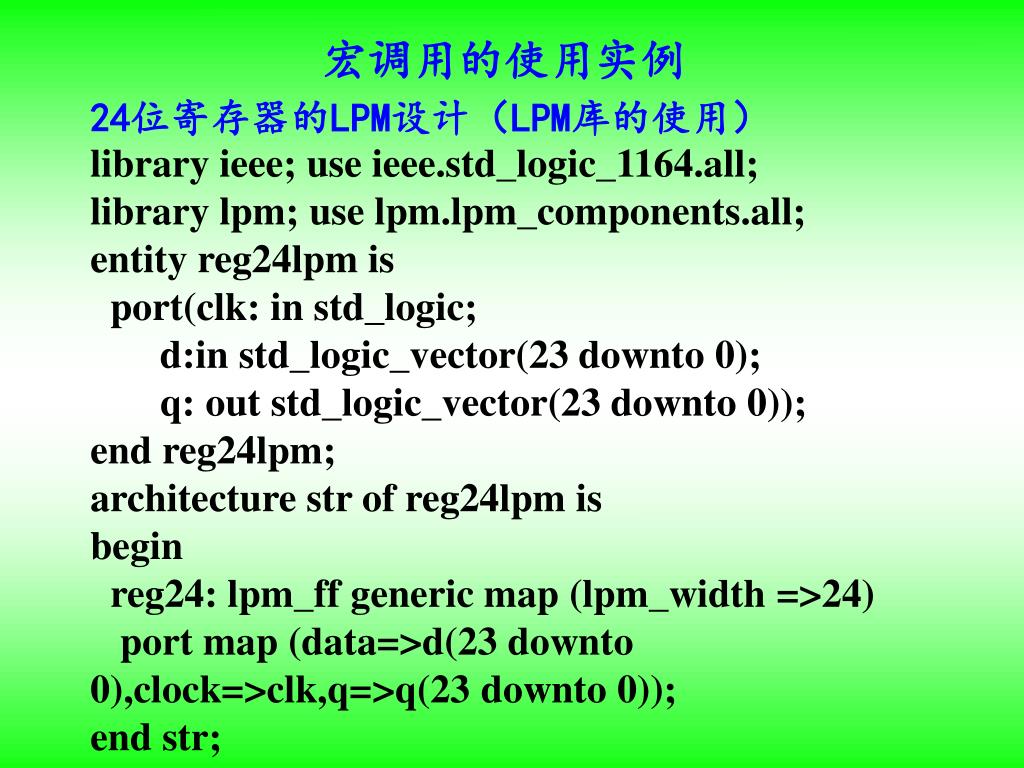

宏调用的使用实例 24位寄存器的LPM设计（LPM库的使用） library ieee;use ieee.std_logic_1164.all; library lpm;use lpm.lpm_components.all; entity reg24lpm is port(clk: in std_logic; d:in std_logic_vector(23 downto 0); q: out std_logic_vector(23 downto 0)); end reg24lpm; architecture str of reg24lpm is begin reg24: lpm_ff generic map (lpm_width =>24) port map (data=>d(23 downto 0),clock=>clk,q=>q(23 downto 0)); end str;

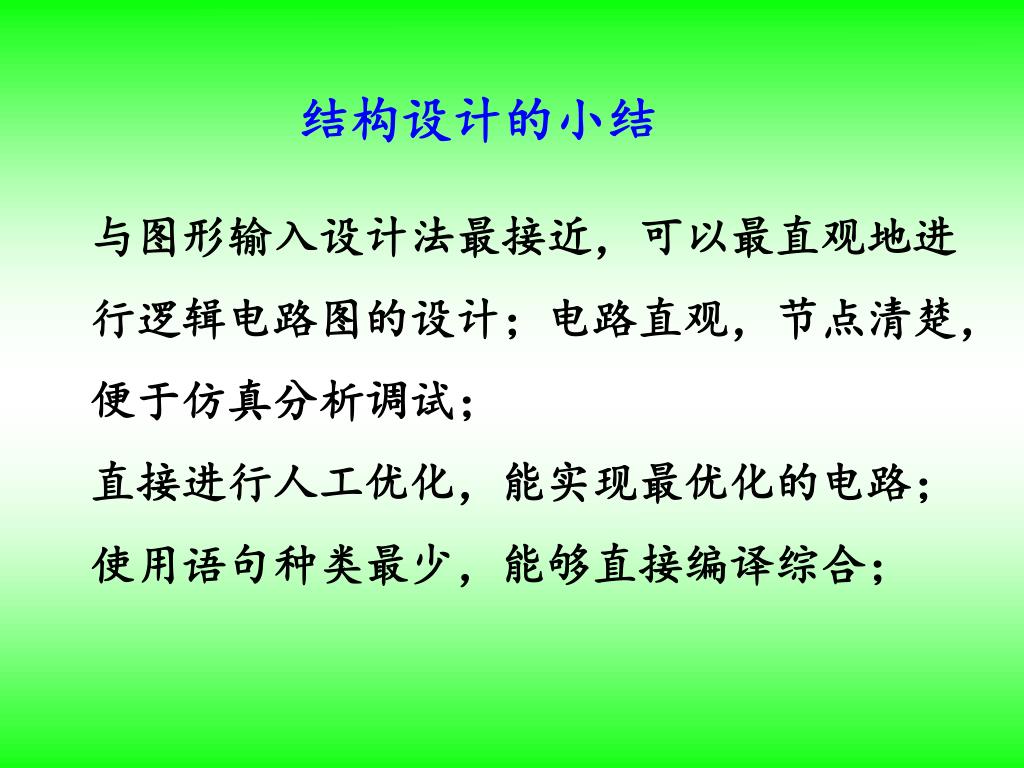

结构设计的小结 与图形输入设计法最接近，可以最直观地进行逻辑电路图的设计；电路直观，节点清楚，便于仿真分析调试；直接进行人工优化，能实现最优化的电路；使用语句种类最少，能够直接编译综合；

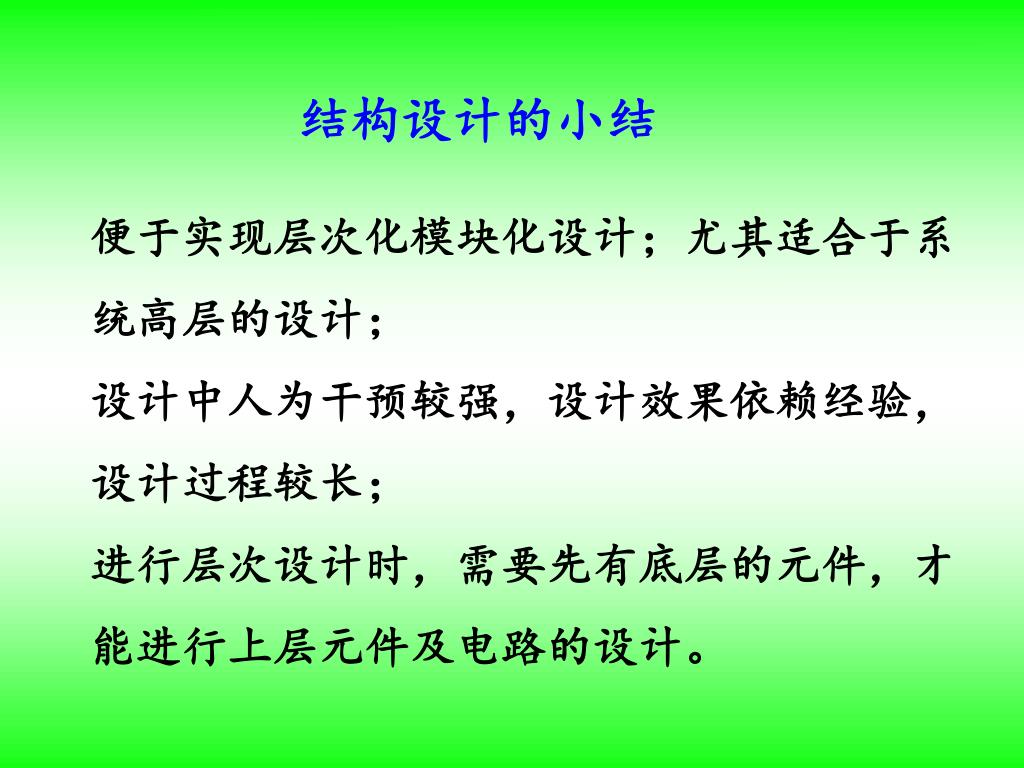

结构设计的小结 便于实现层次化模块化设计；尤其适合于系统高层的设计；设计中人为干预较强，设计效果依赖经验，设计过程较长；进行层次设计时，需要先有底层的元件，才能进行上层元件及电路的设计。
