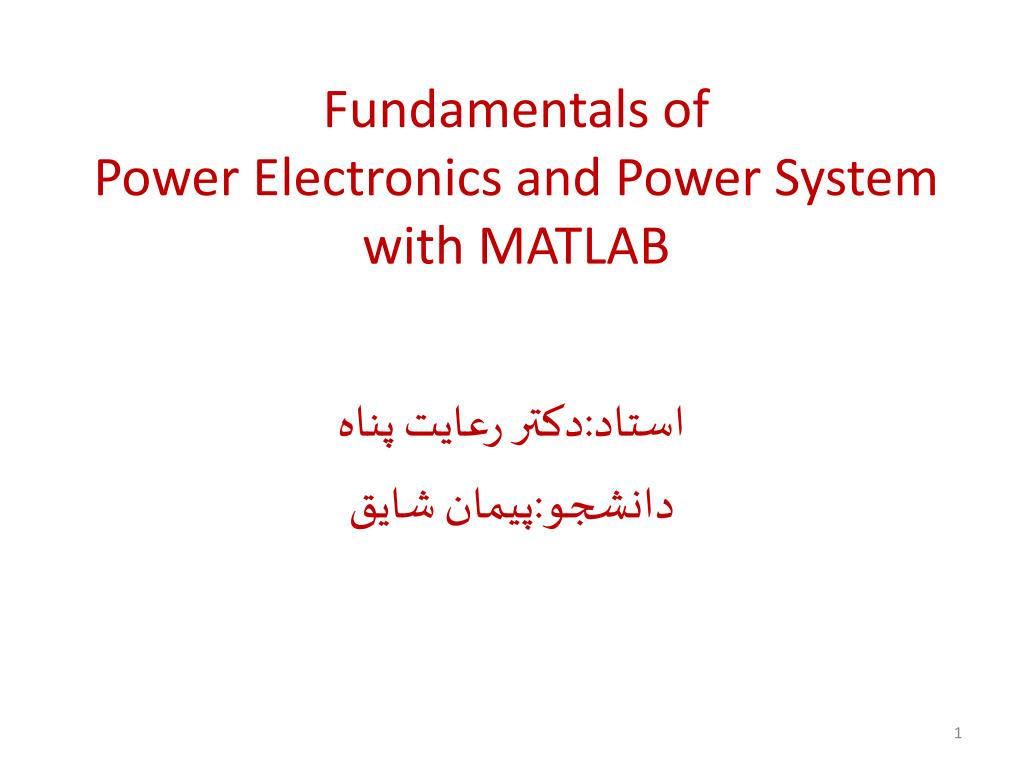

  1. Fundamentals of Power Electronics and Power System with MATLAB استاد:دکتر رعایت پناه دانشجو:پیمان شایق

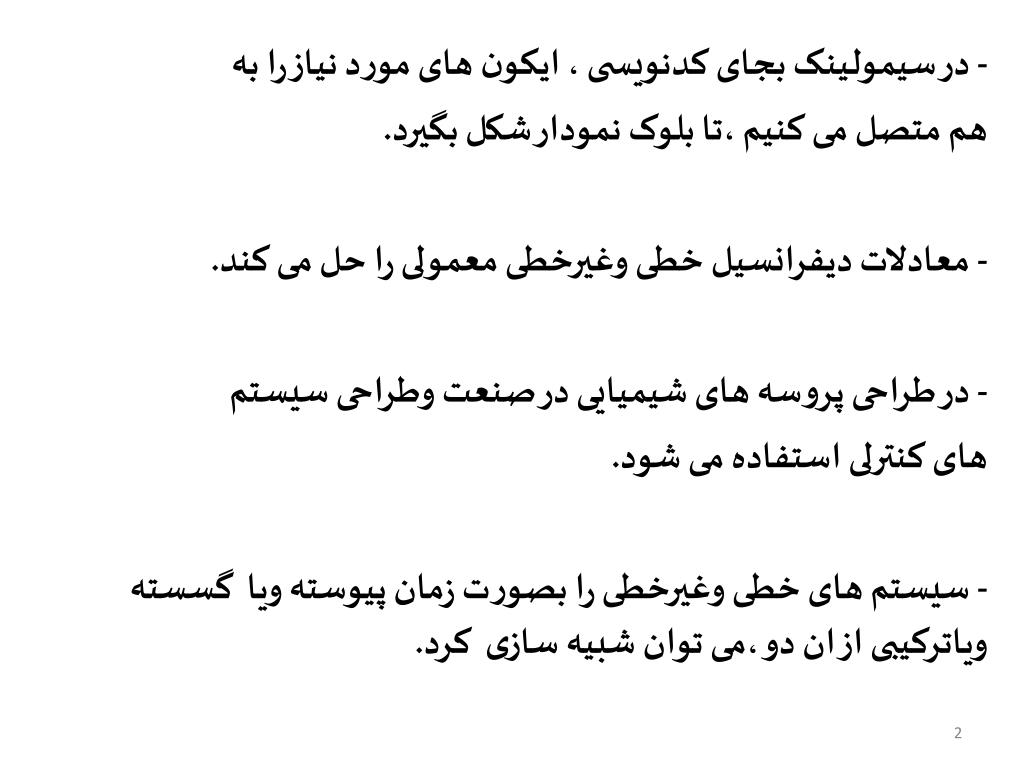

  2. - در سیمولینک بجای کدنویسی ، ایکون های مورد نیاز را به هم متصل می کنیم ،تا بلوک نمودار شکل بگیرد. - معادلات دیفرانسیل خطی وغیرخطی معمولی را حل می کند. - در طراحی پروسه های شیمیایی در صنعت وطراحی سیستم های کنترلی استفاده می شود. - سیستم های خطی وغیرخطی را بصورت زمان پیوسته ویا گسسته ویاترکیبی از ان دو ،می توان شبیه سازی کرد.

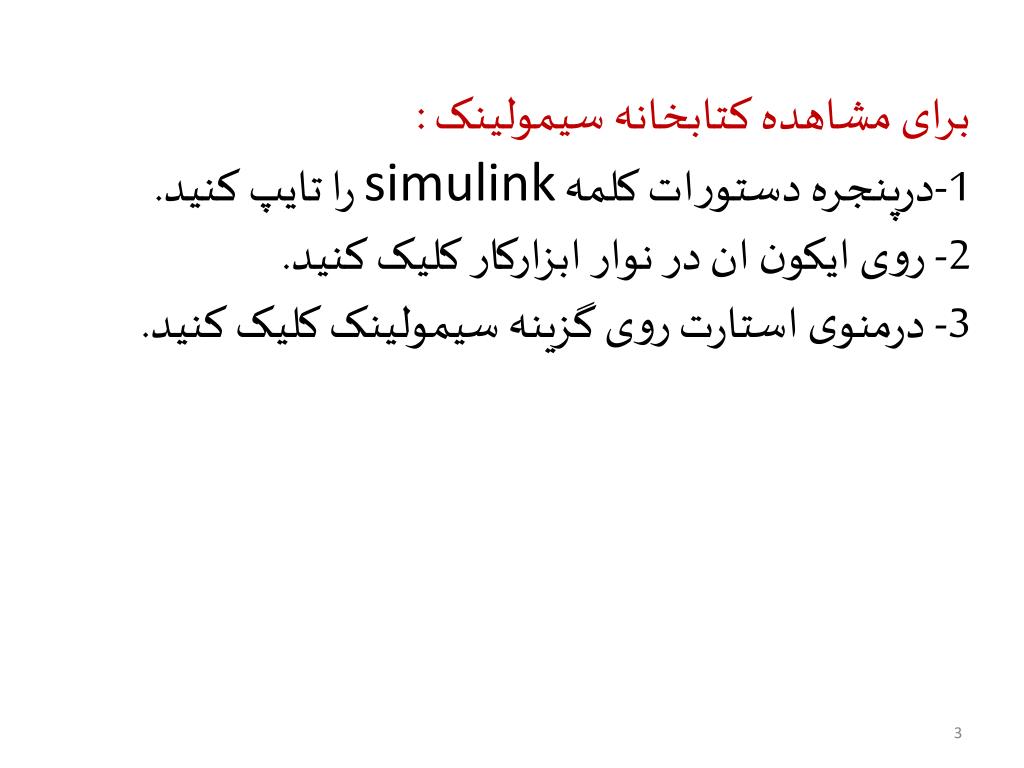

  3. برای مشاهده کتابخانه سیمولینک : را تایپ کنید.simulink1-درپنجره دستورات کلمه 2- روی ایکون ان در نوار ابزارکار کلیک کنید.3- درمنوی استارت روی گزینه سیمولینک کلیک کنید.

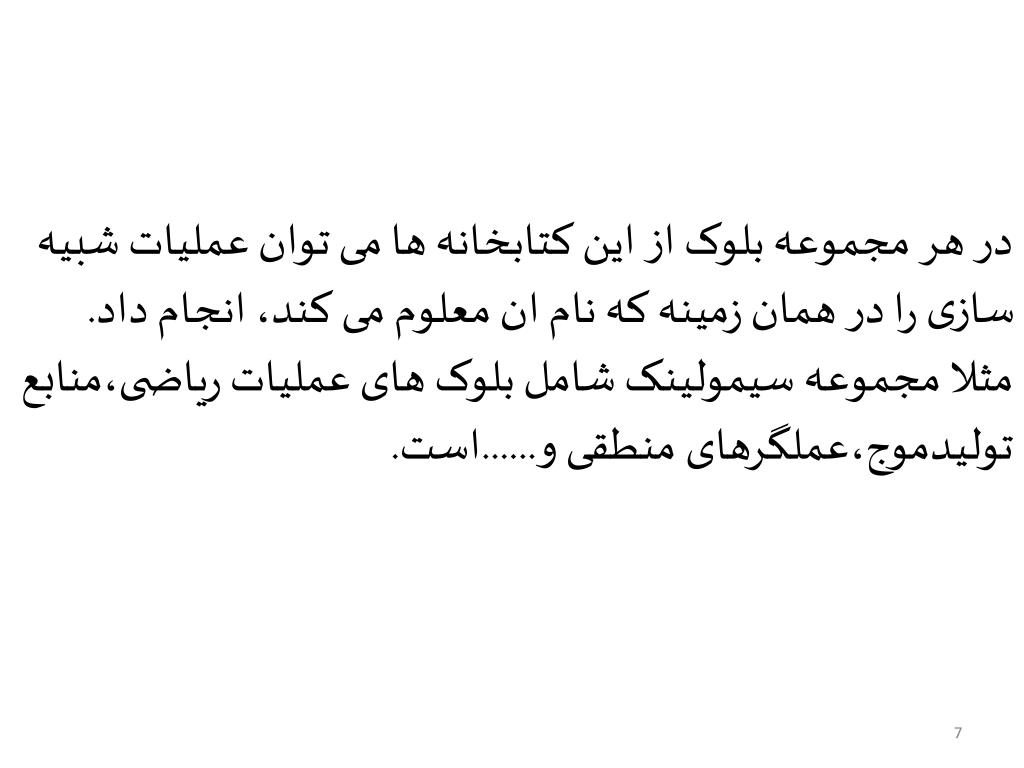

  4. در هر مجموعه بلوک از این کتابخانه ها می توان عملیات شبیه سازی را در همان زمینه که نام ان معلوم می کند، انجام داد.مثلا مجموعه سیمولینک شامل بلوک های عملیات ریاضی،منابع تولیدموج،عملگرهای منطقی و......است.

  5. است.Simscape یکی از این کتابخانه ها

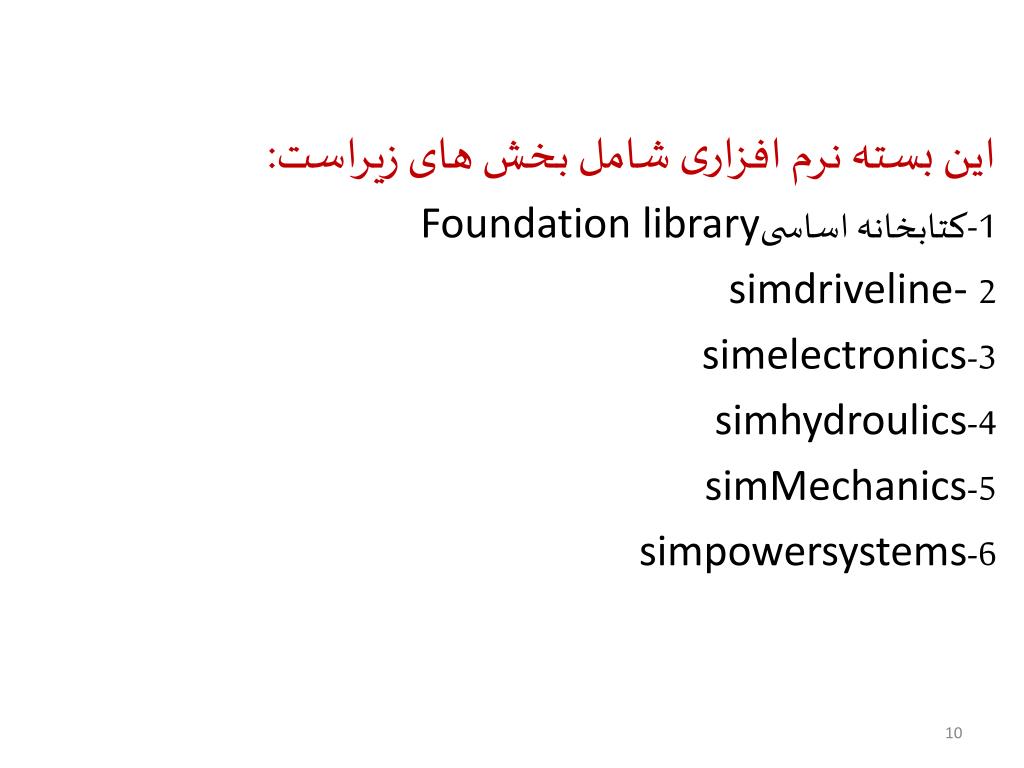

  6. این بسته نرم افزاری شامل بخش های زیراست: Foundation library1-کتابخانه اساسی simdriveline-2 simelectronics3- simhydroulics4- simMechanics5- simpowersystems6-

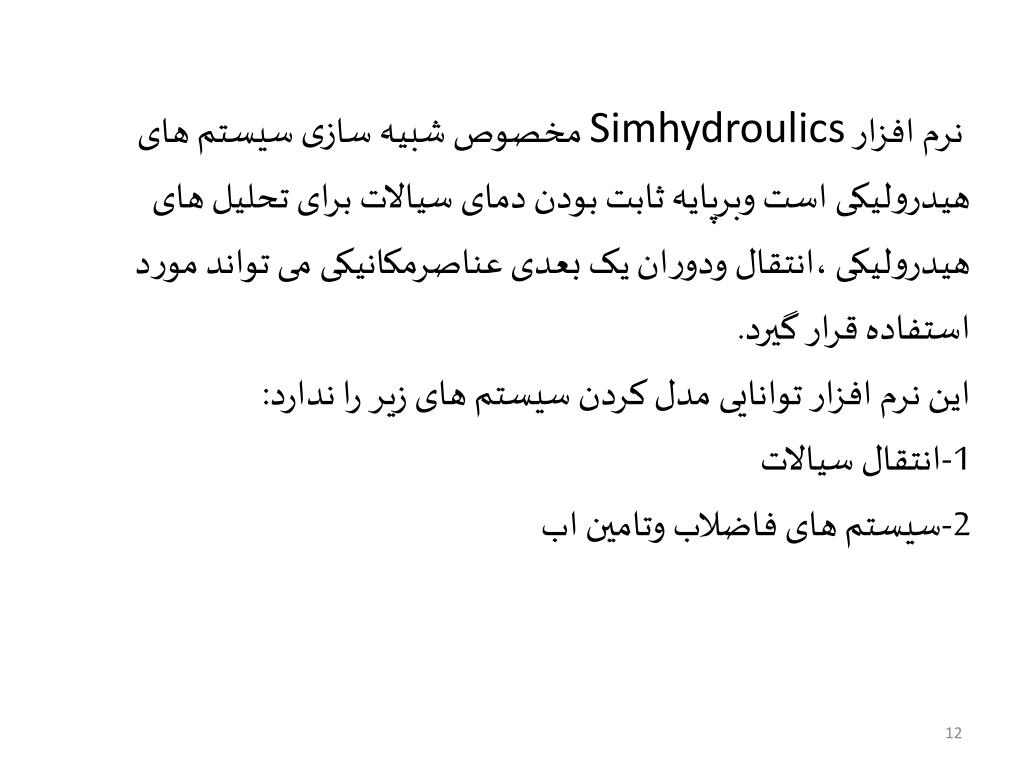

  7. مخصوص شبیه سازی سیستم های Simhydroulics نرم افزار هیدرولیکی است وبرپایه ثابت بودن دمای سیالات برای تحلیل های هیدرولیکی ،انتقال ودوران یک بعدی عناصرمکانیکی می تواند مورد استفاده قرار گیرد. این نرم افزار توانایی مدل کردن سیستم های زیر را ندارد: 1-انتقال سیالات 2-سیستم های فاضلاب وتامین اب

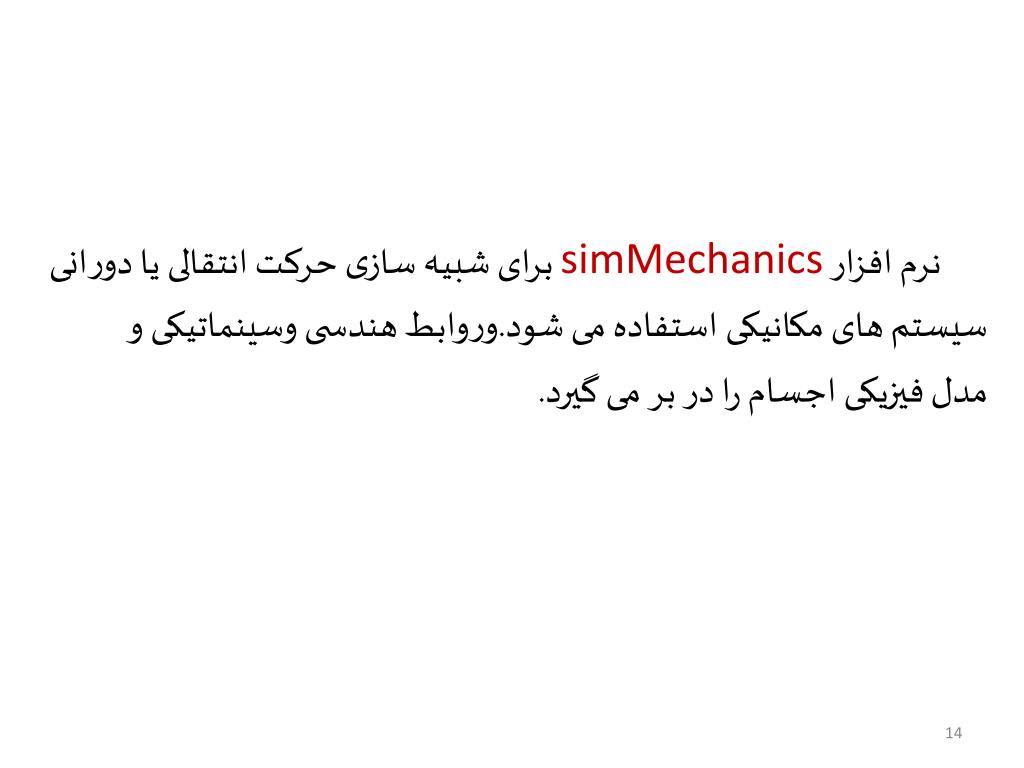

  8. برای شبیه سازی حرکت انتقالی یا دورانیsimMechanics نرم افزار سیستم های مکانیکی استفاده می شود.وروابط هندسی وسینماتیکی و مدل فیزیکی اجسام را در بر می گیرد.

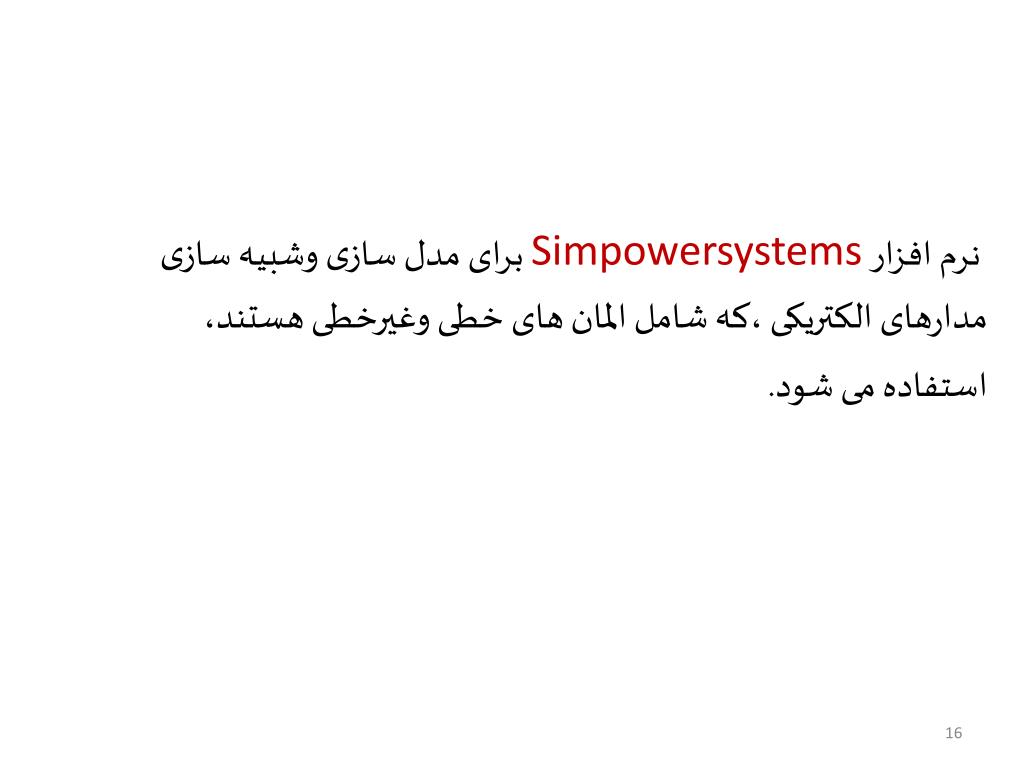

  9. برای مدل سازی وشبیه سازیSimpowersystems نرم افزار مدارهای الکتریکی ،که شامل المان های خطی وغیرخطی هستند، استفاده می شود.

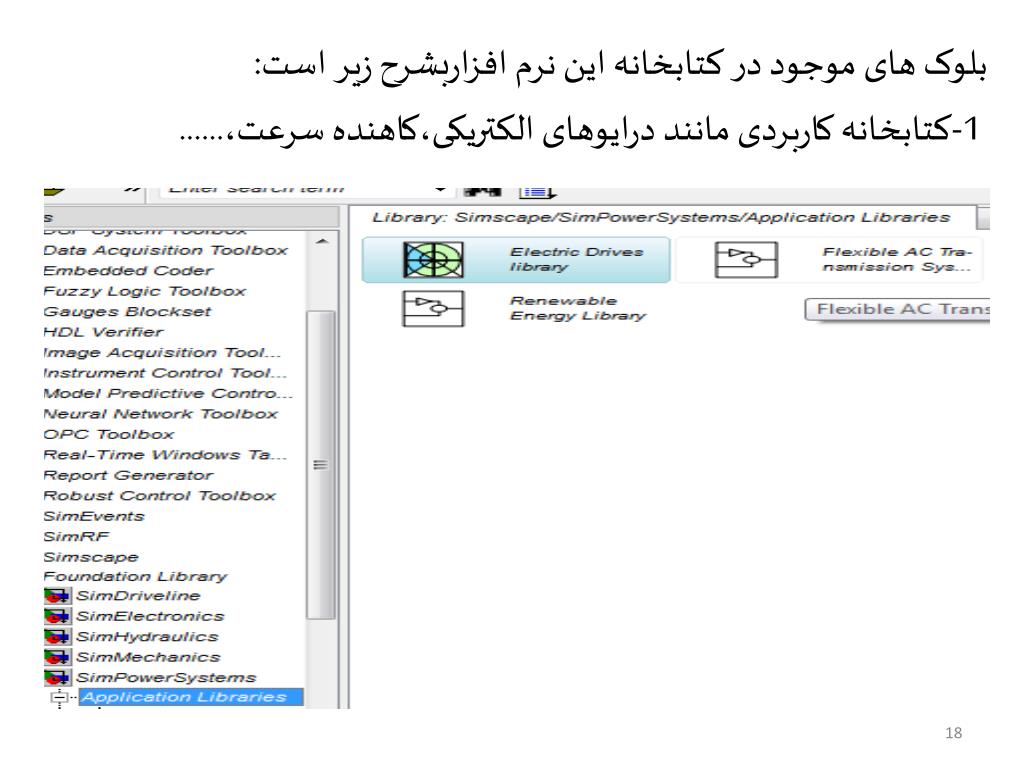

  10. بلوک های موجود در کتابخانه این نرم افزاربشرح زیر است: 1-کتابخانه کاربردی مانند درایوهای الکتریکی،کاهنده سرعت،......

  11. ،وابسته و........DC 2-منابع الکتریکی مانند سینوسی،

  12. 3-المان های مداری خطی وغیرخطی مانند سوئیچ قطع جریان،اتصال و...............RLC زمین،مدارات

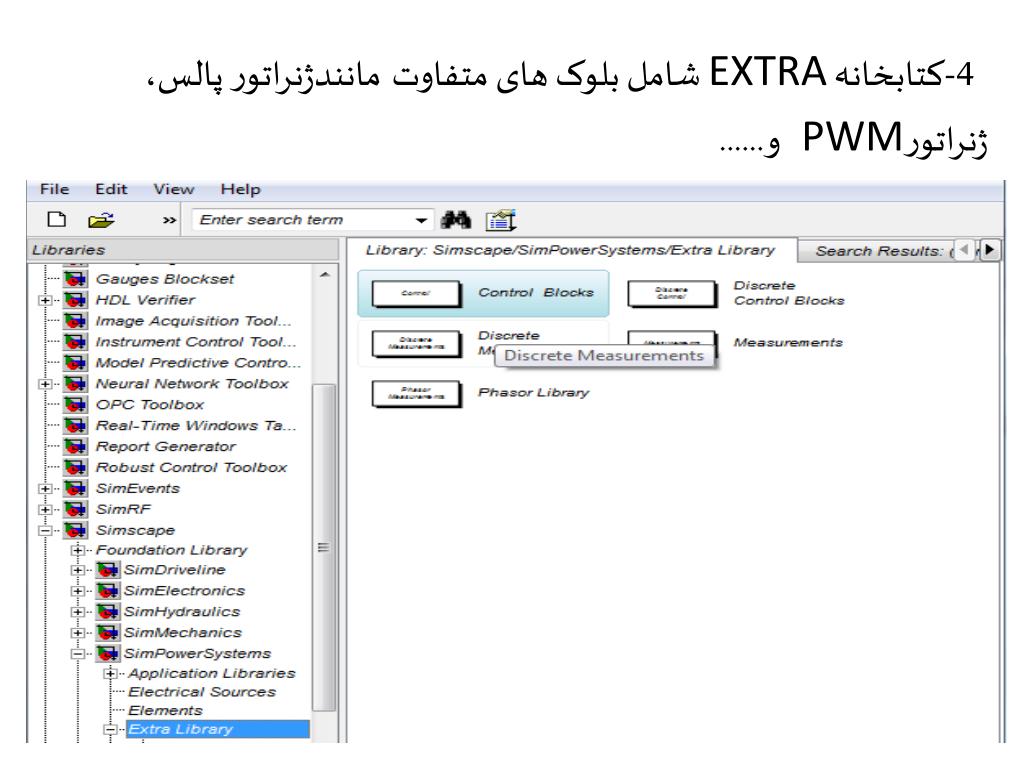

  13. مانندژنراتور پالس، شامل بلوک های متفاوتEXTRA 4-کتابخانه و...... PWMژنراتور

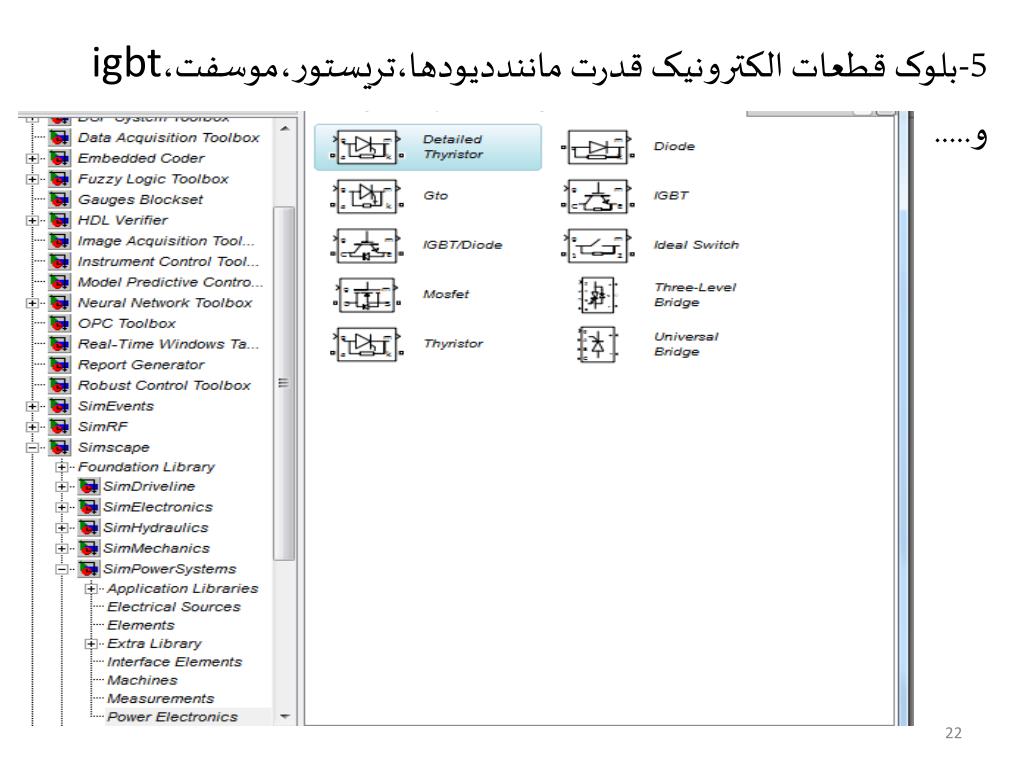

  14. igbt5-بلوک قطعات الکترونیک قدرت ماننددیودها،تریستور،موسفت، و.....

  15. 6-بلوک ماشین های الکتریکی مانند موتورهای اسنکرون سه فاز وتک و......DCفازواستپرموتورو

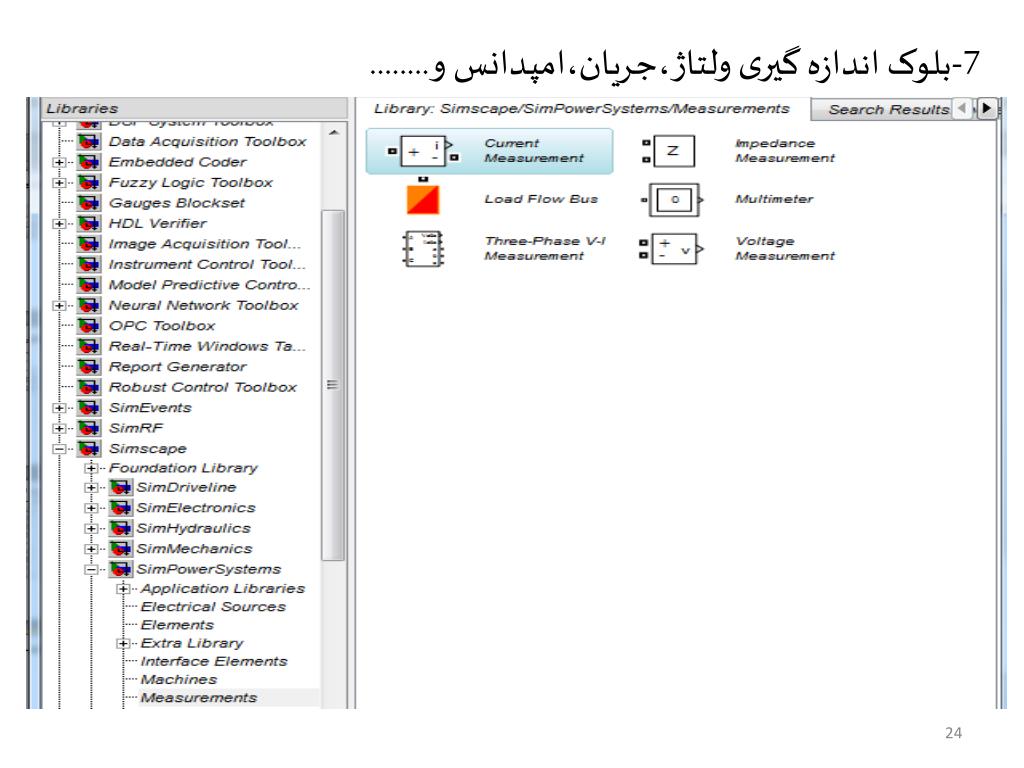

  16. 7-بلوک اندازه گیری ولتاژ،جریان،امپدانس و........

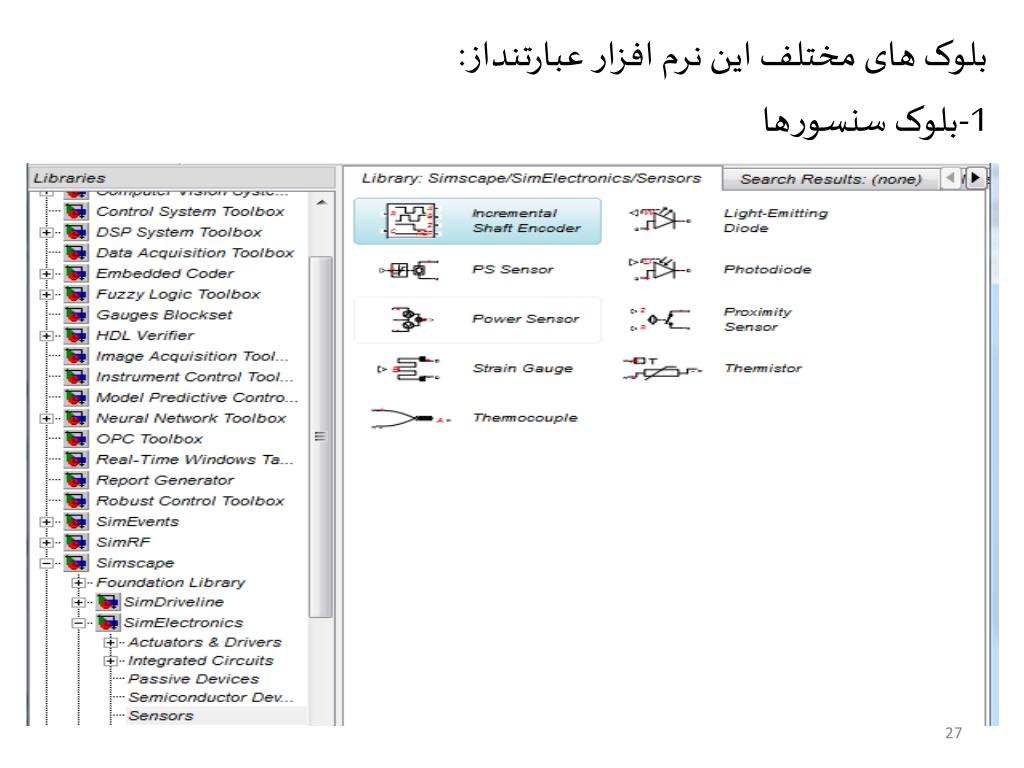

  17. برای مدل سازی وشبیه سازیSimelElectronics نرم افزار مدارهای الکترونیکی استفاده می شود.

  18. بلوک های مختلف این نرم افزار عبارتنداز: 1-بلوک سنسورها

  19. 2-بلوک نیمه هادی ها

  20. 3-بلوک عملگرهاودرایوها

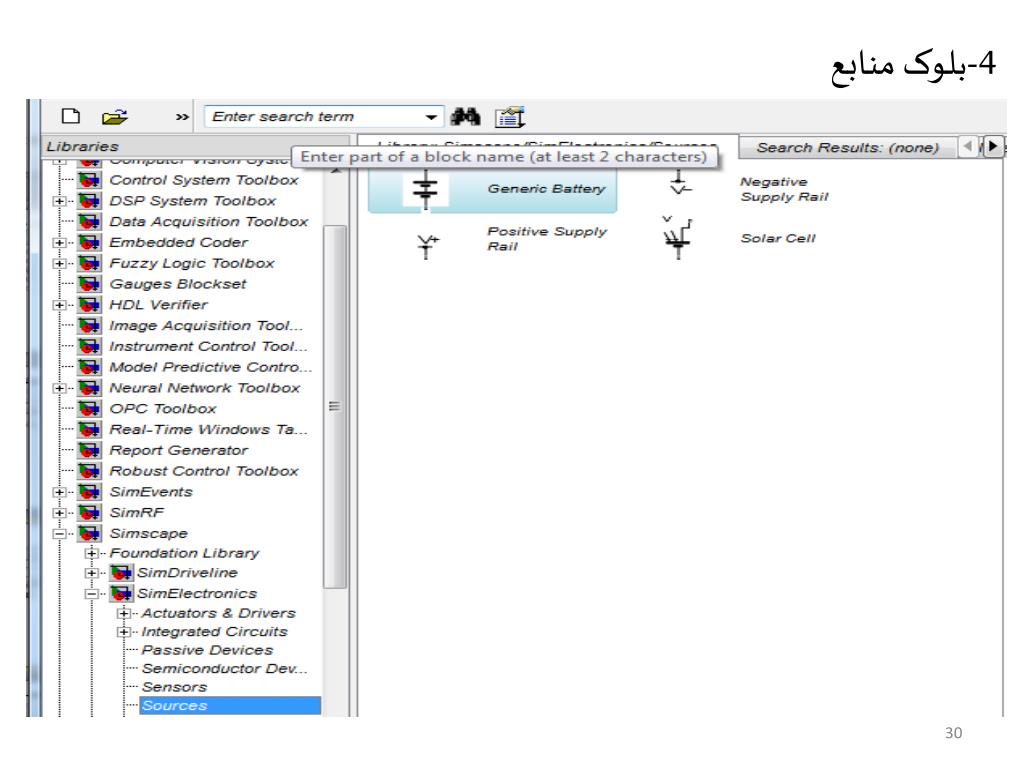

  21. 4-بلوک منابع

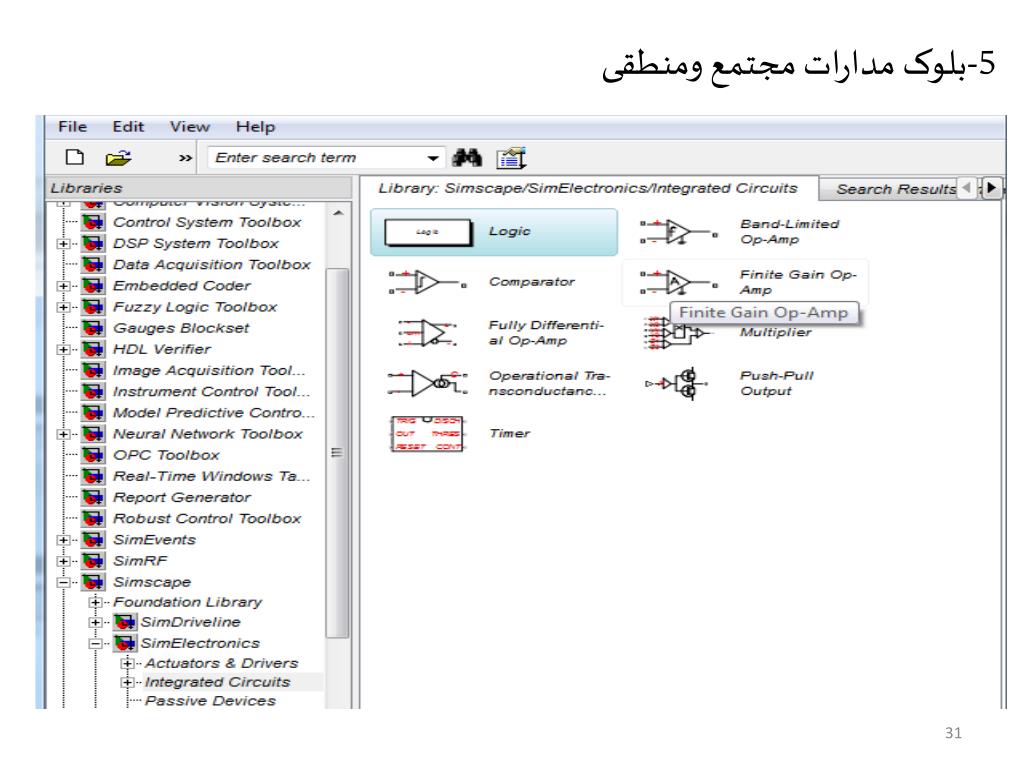

  22. 5-بلوک مدارات مجتمع ومنطقی

  23. passive6-بلوک عناصر

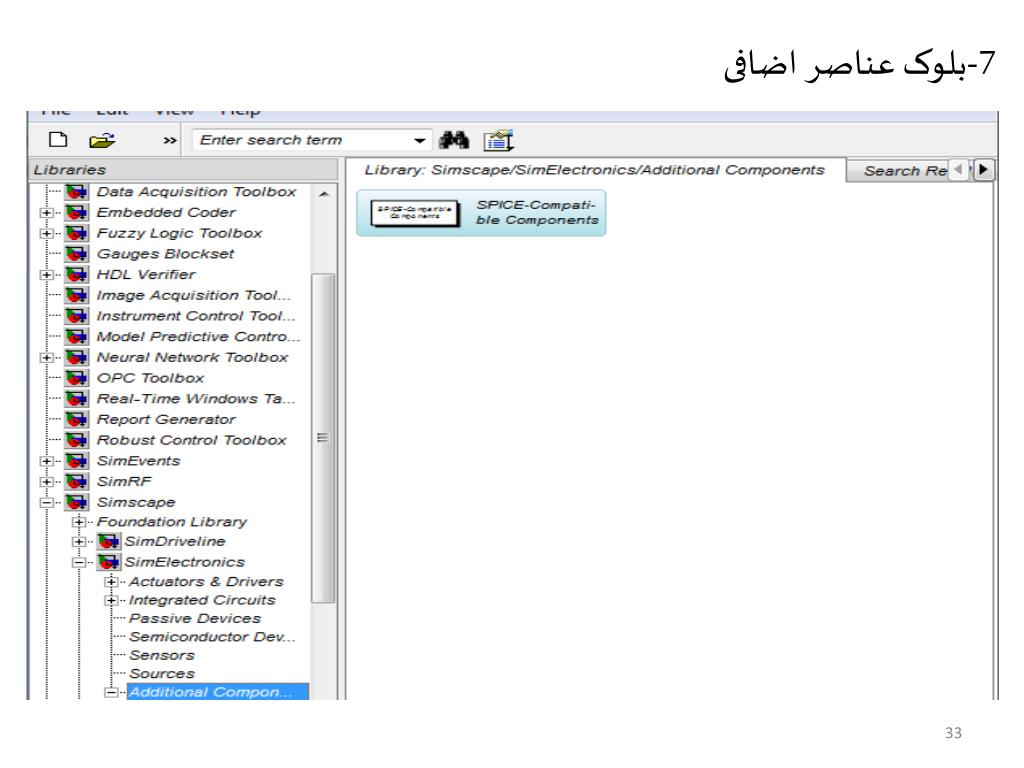

  24. 7-بلوک عناصر اضافی

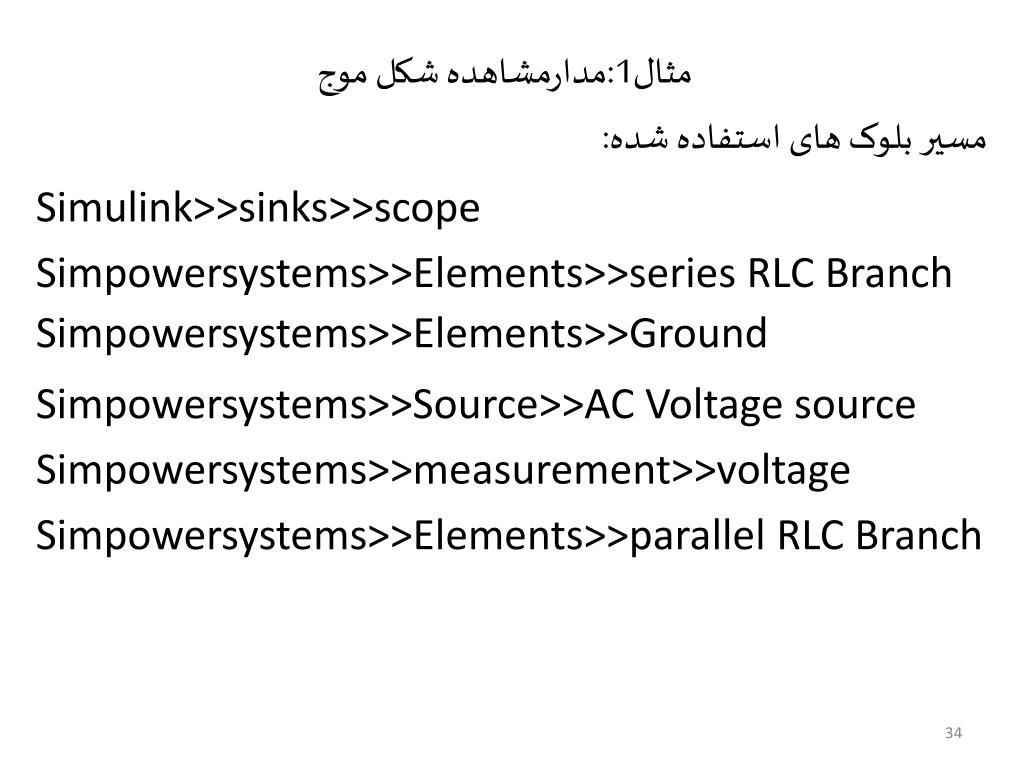

  25. مثال1:مدارمشاهده شکل موج مسیر بلوک های استفاده شده: Simulink>>sinks>>scope Simpowersystems>>Elements>>series RLC Branch Simpowersystems>>Elements>>Ground Simpowersystems>>Source>>AC Voltage source Simpowersystems>>measurement>>voltage Simpowersystems>>Elements>>parallel RLC Branch

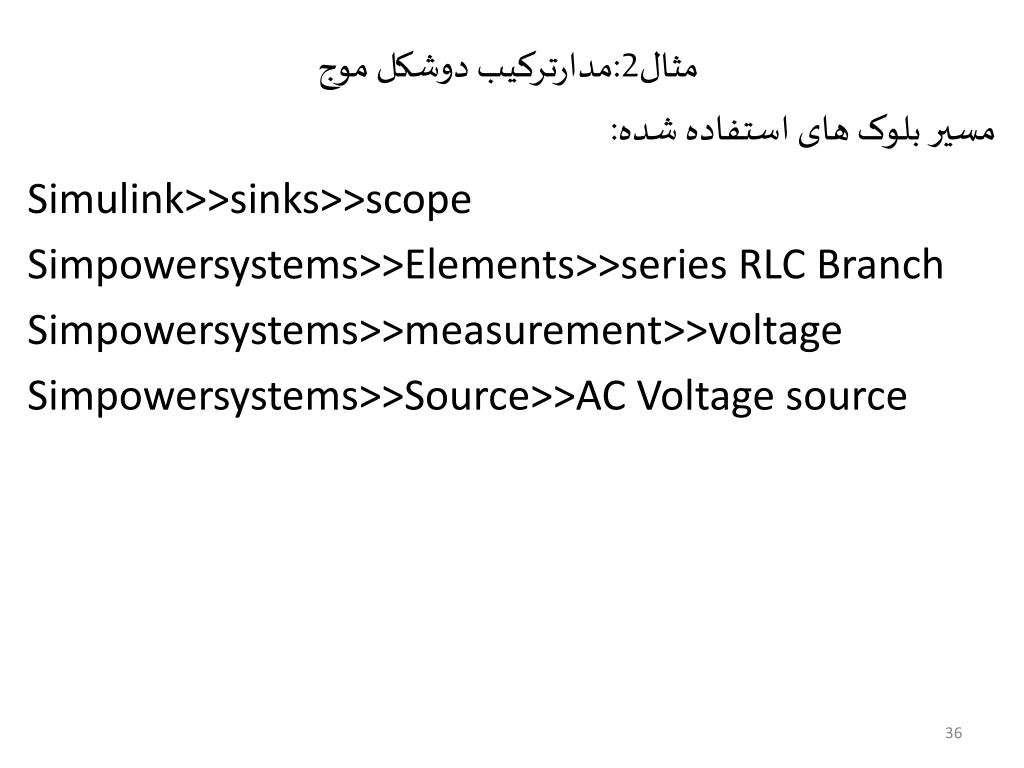

  26. مثال2:مدارترکیب دوشکل موج مسیر بلوک های استفاده شده: Simulink>>sinks>>scope Simpowersystems>>Elements>>series RLC Branch Simpowersystems>>measurement>>voltage Simpowersystems>>Source>>AC Voltage source

  27. مثال3:مدارترکیب یکسوسازدیودی مسیر بلوک های استفاده شده: Simulink>>sinks>>scope Simpowersystems>>Elements>>series RLC Branch Simpowersystems>>measurement>>voltage Simpowersystems>>Source>>AC Voltage source Simpowersystems>>power electronic>>diode

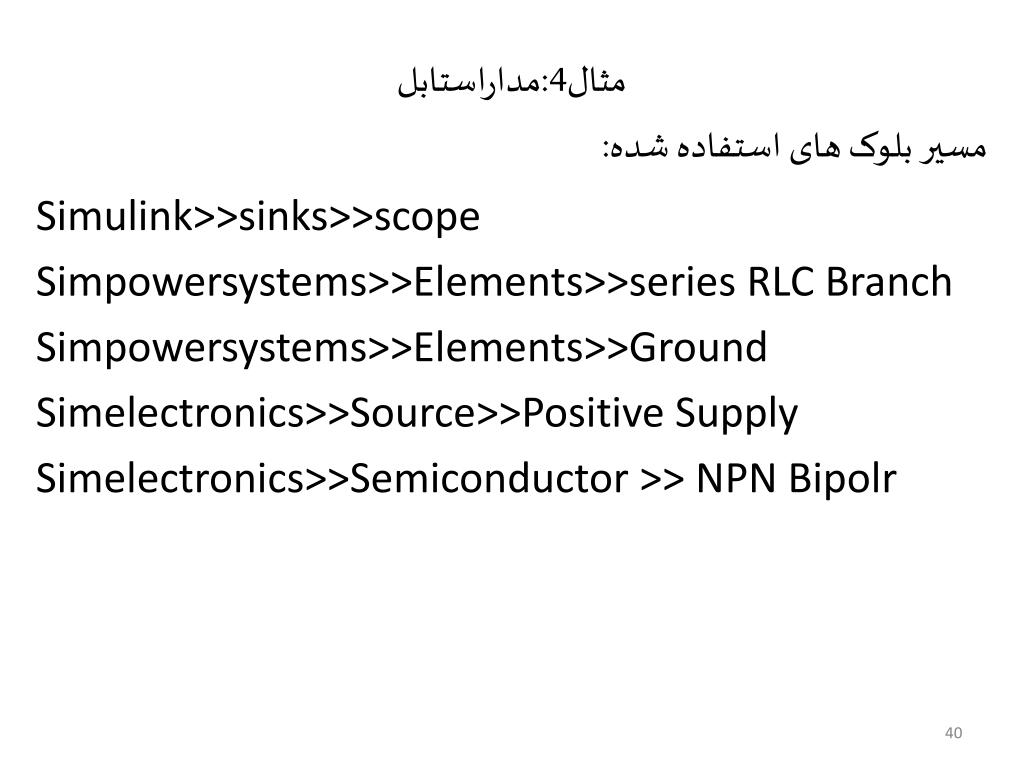

  28. مثال4:مداراستابل مسیر بلوک های استفاده شده: Simulink>>sinks>>scope Simpowersystems>>Elements>>series RLC Branch Simpowersystems>>Elements>>Ground Simelectronics>>Source>>Positive Supply Simelectronics>>Semiconductor >>NPN Bipolr

  29. باتشکراز توجه شما
