  1. 21世纪的桩基新技术DX旋挖挤扩灌注桩 福建省建专岩土工程有限公司 湖南华安基础工程有限公司

  2. 泉州新天城市广场桩基工程 DX桩桩径1000mm,采用C40混凝土,桩端至强3(碎块状强风化)面,有效桩长22~32米。 原设计冲孔灌注桩,桩径1200mm,采用C35混凝土,桩端进入中风化岩层,有效桩长39~49米。

  3. DX桩是以发明人“De Xin”的首字母命名的,是一种变截面灌注桩。变截面施工方法包括挤扩和旋扩两种。 DX桩简介 桩身 承力岔 承力盘 桩根

  4. 挤扩的承力盘腔 DX桩简介 腔内土体被挤压的状况

  5. 多层端阻及多段侧阻的共同作用 视土层分布特性,可将多个承力盘设置在不同深度的承载力较高的土层中,多节挤扩形成承力盘多层承载,以获得较高的盘端阻力。 DX桩承载机理

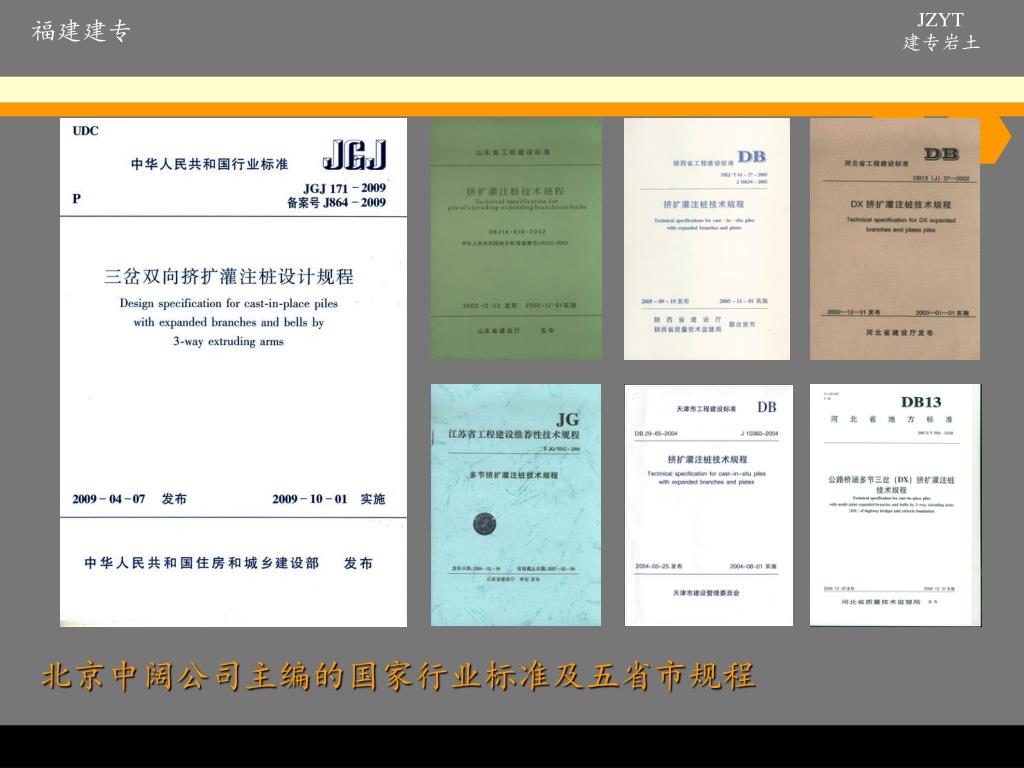

  6. 北京中阔公司主编的国家行业标准及五省市规程北京中阔公司主编的国家行业标准及五省市规程

  7. 二、DX挤扩设备

  8. DX三岔双缸双向液压挤扩装置 挤扩臂收回状态 挤扩臂张开状态 油 缸 外活塞杆 内活塞杆 三岔挤扩臂

  9. DX液压挤扩装置(三岔双缸双向)

  10. DX挤扩装置挤扩臂的运动轨迹

  11. 实时监测系统 通过电子监控系统能直接了解盘位及盘径

  12. 旋挖挤扩装置与常规旋挖钻机配套

  13. DX桩施工工艺流程 SWSD2512型钻机连接钢护筒 桩位测量放线 护筒吊放至工作孔

  14. DX桩施工工艺流程 SWSD2512型钻机移至桩位 下设钢护筒 提升螺旋钻、移机

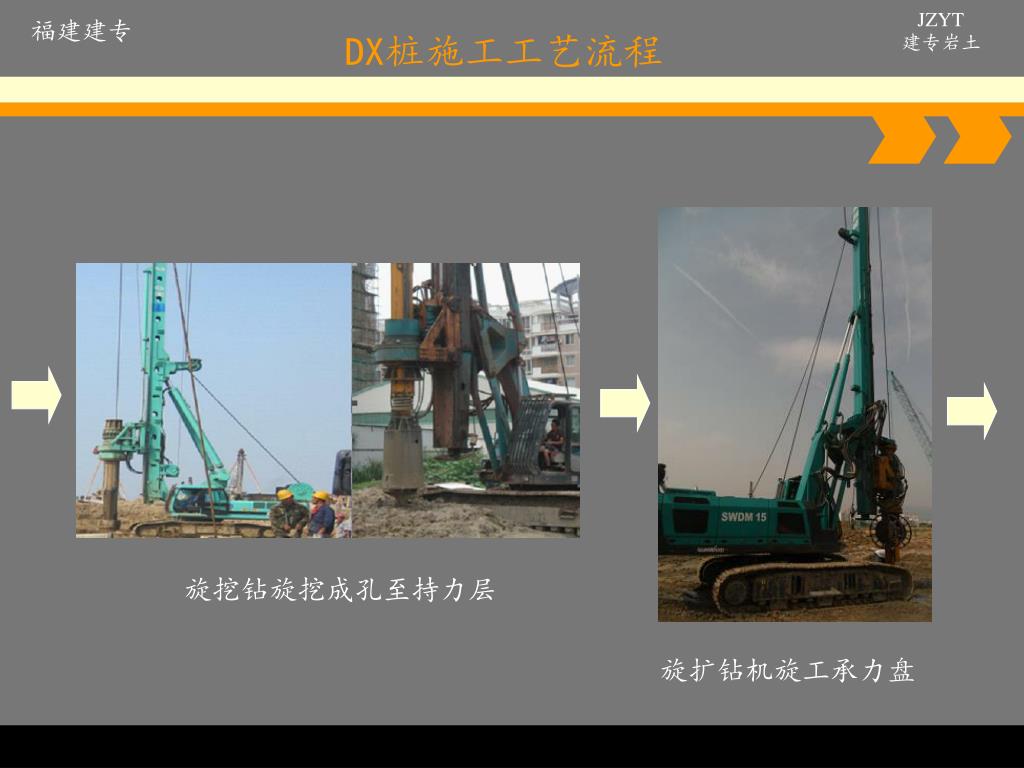

  15. DX桩施工工艺流程 旋挖钻旋挖成孔至持力层 旋扩钻机旋工承力盘

  16. DX桩施工工艺流程 吊放钢筋笼 旋挖捞渣清孔

  17. DX桩施工工艺流程 灌注水下砼 下放导管 120型高频振动锤拔护筒
