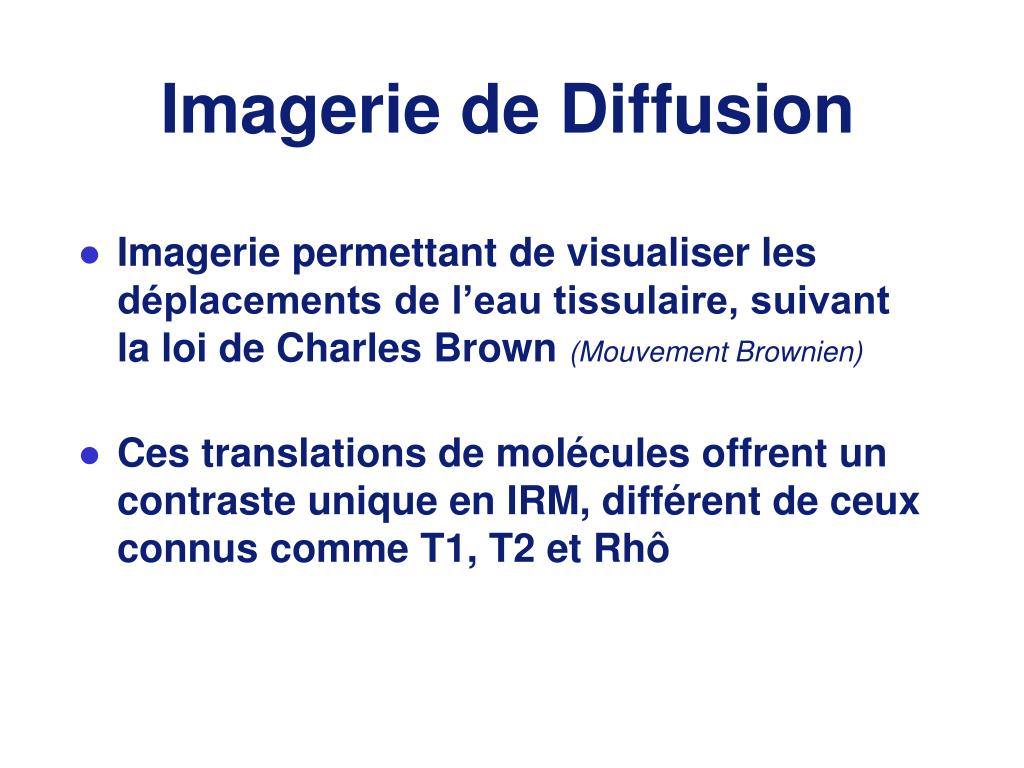

  1. Imagerie de Diffusion • Imagerie permettant de visualiser les déplacements de l’eau tissulaire, suivant la loi de Charles Brown (Mouvement Brownien) • Ces translations de molécules offrent un contraste unique en IRM, différent de ceux connus comme T1, T2 et Rhô

  2. Principe de la diffusion • Dans un milieu liquidien il y a agitation des molécules suivant un mouvement Brownien, l ’énergie cinétique de ces molécules dégage un effet thermique • Dans l ’eau libre = une agitation forte • Dans les tissus = l ’obstacle aux mouvements => agitation modérée

  3. Diffusion Anisotropique Diffusion Isotropique ds SG Diffusion Libre Diffusion Anisotropique dans la SB Diffusion Restreinte Fibres de myéline

  4. Lecture du demi-espace de Fourier Halfscan Séquençage de la série Diffusion Single-shot 1800 900 Gr. diff. Gr.diff. On applique 2 gradients de courte durée placés symétriquement de part et d’autre d’une impulsion de refocalisation de 180°, d’intensité importante pour capter les mouvements très faibles.

  5. 180° 90° Grad. de diff. Grad. de diff. écho TE Séquençage de la série Diffusion Single-shot Signal enregistré après RF 180°, base de SE 2 gradients symétriques, d ’intensité importante pour : capter mvt très faibles et éviter artéfacts de microperfusion Spins immobiles: gradient 1 déphase ET gradient 2 rephase aucune perte de signal résultant Spins mobiles:déplacement = changement de phase, pas rephasage par gradient 2 importante perte de signal

  6. Résultats de la séquence en Imagerie de Diffusion 4 Acquisitions, 5 images: - Sens de la Phase (P) - Sens de la Fréquence (M) - Sens de l’Épaisseur de Coupe (S) - Image reconstruite Isotrope (I) - T2 avec b=0

  7. DWI and ADC DWI Signal Intensity ADC coefficient apparent de diffusion (mm²/s) b-value s / mm

  8. Imagerie de Perfusion • Imagerie permettant une étude hémodynamique de la vascularisation cérébrale à l’aide d’un bolus de produit de contraste 20ml de produit de contraste, débit 5ml/s + 20ml de sérum physiologique • Technique T2* en FFE-EPI 12 coupes toutes les 1.8s pendant 1’15

  9. Imagerie de Perfusion DIFFUSION PERFUSION La superposition des imageries de diffusion et de perfusion permet d ’apprécier la zone dite de pénombre, c'est à dire de connaître la zone hypoperfusée, pour laquelle il n'existe pas encore d'ischémie cellulaire (récupération possible)

  10. Imagerie de Perfusion TO MTT Signal RCBv Courbe d’Acquisition Courbe Adaptée TTP Temps en sec

  11. MTT (Mean Transit Time)Temps moyen de passage du PdC Index Index de Flux = NI/MTT NI (Negative Integral)Surface sous la courbe adaptée T0Temps à l ’effondrement du signal TTP (Time To Pass)Temps au signal mini lors du passage du PdC
