  1. MAX-lab & MAX IV En introduktion iBITS 2010 Yngve Cerenius

  2. MAX-lab & MAX IV en introduktion • Bakgrund • Nationellt laboratorium • Synkrotronen – hur fungerar den? • MAX-lab • Tillämpningar • MAX IV • Presentation/ prestanda etc • Projekt status Sverige Danmark 2% iBITS Nov 17 2010 Yngve Cerenius

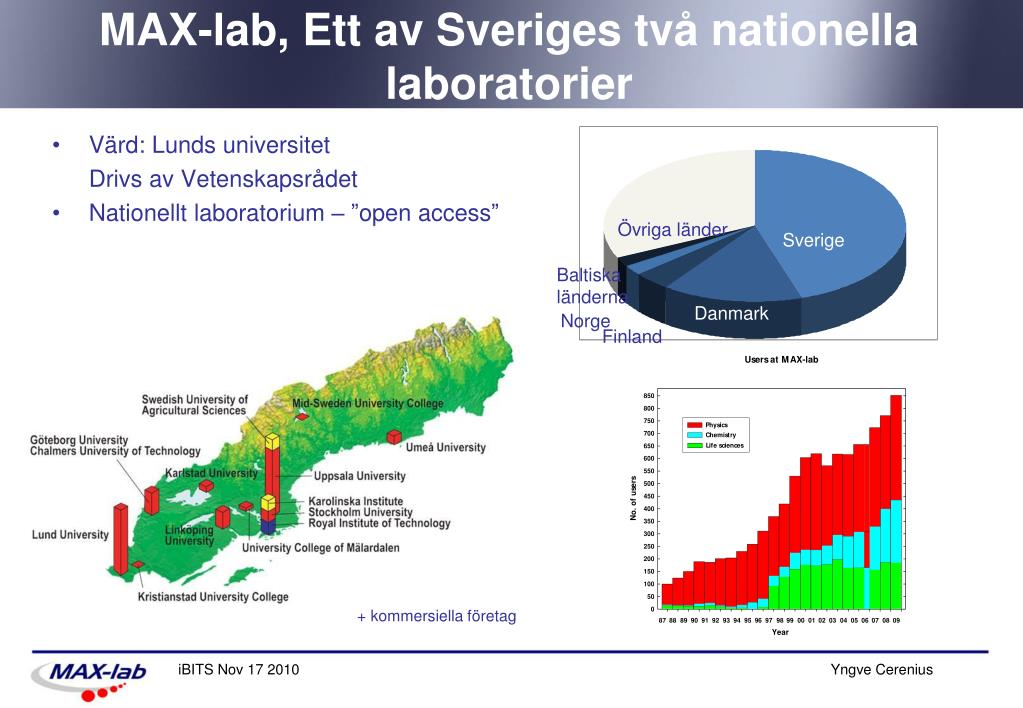

  3. MAX-lab, Ett av Sveriges två nationella laboratorier • Värd: Lunds universitet Drivs av Vetenskapsrådet • Nationellt laboratorium – ”open access” Övriga länder Sverige Baltiskaländerna Danmark Norge Finland 2% + kommersiella företag iBITS Nov 17 2010 Yngve Cerenius

  4. MAX-lab idag – Ett nationellt laboratorium för synkrotrotronljusforskning MAX I 550 MeV MAX III 700 MeV MAX II 1500 MeV LINAC injektor MAX FEL 1985 MAX I – Synkrotronljus och kärnfysik 1997 MAX II – Tredje generationens anläggning 2008 MAX III –Lågenergiring – Prototyp för MAX IV 2009 MAX-FEL – Testanläggning för frielektronlaser (EUROFEL – IRUVX) 4 iBITS Nov 17 2010 Yngve Cerenius

  5. Synkrotronen – en ljuskälla 5 iBITS Nov 17 2010 Yngve Cerenius

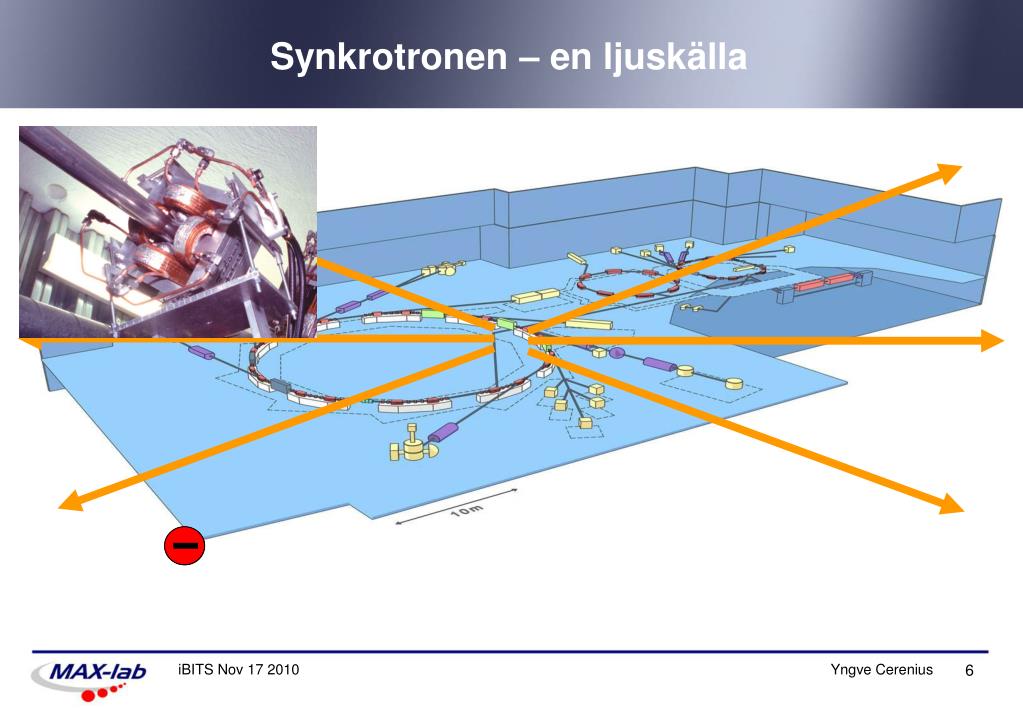

  6. Synkrotronen – en ljuskälla 6 iBITS Nov 17 2010 Yngve Cerenius

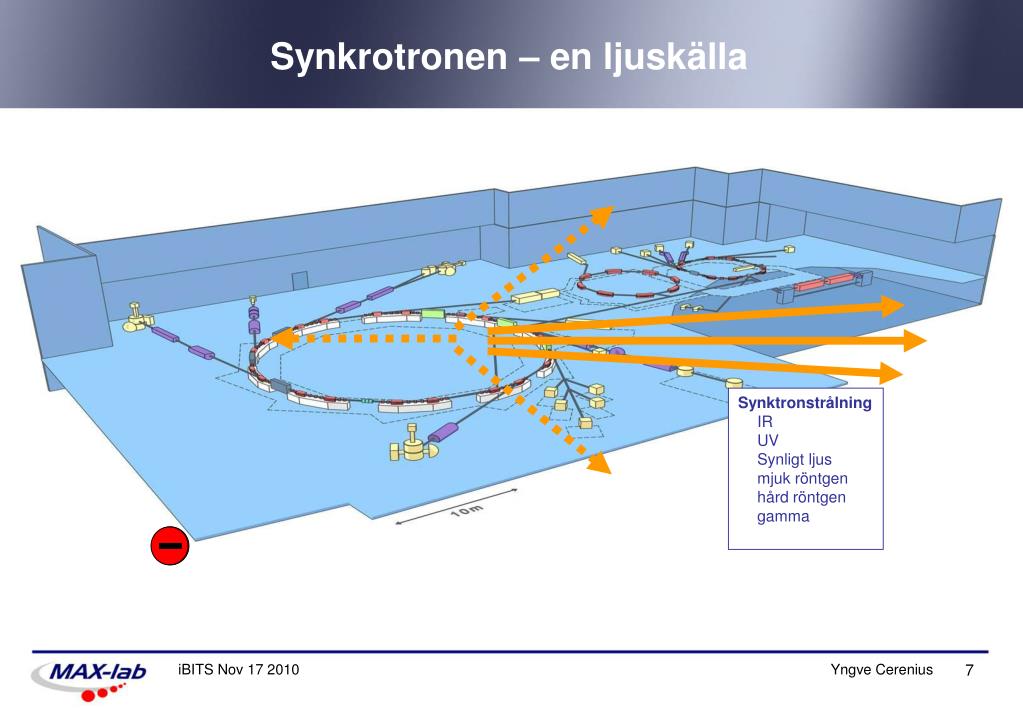

  7. Synkrotronen – en ljuskälla Synktronstrålning IR UV Synligt ljus mjuk röntgen hård röntgen gamma 7 iBITS Nov 17 2010 Yngve Cerenius

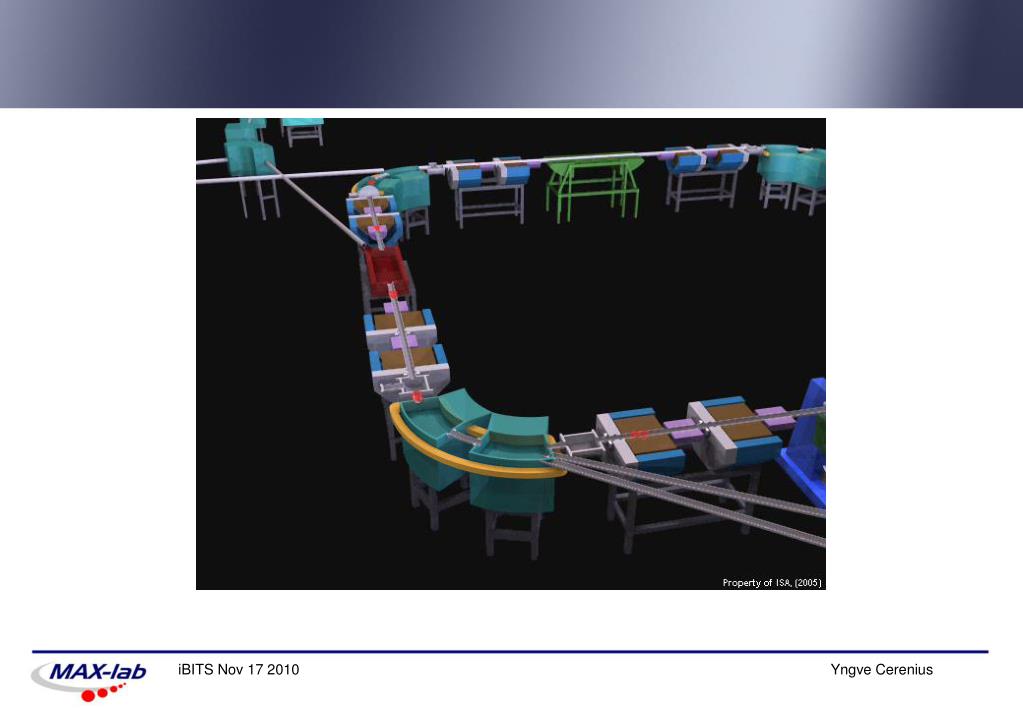

  8. iBITS Nov 17 2010 Yngve Cerenius

  9. MAX-lab – Ett nationellt laboratorium för synkrotrotronljusforskning MAX I 550 MeV MAX III 700 MeV MAX II 1500 MeV LINAC injektor MAX FEL 1985 MAX I – Synkrotronljus och kärnfysik 1997 MAX II – Tredje generationens anläggning 2008 MAX III – Lågenergiring – Prototyp för MAX IV 2009 MAX-FEL – Testanläggning för frielektronlaser 10 iBITS Nov 17 2010 Yngve Cerenius

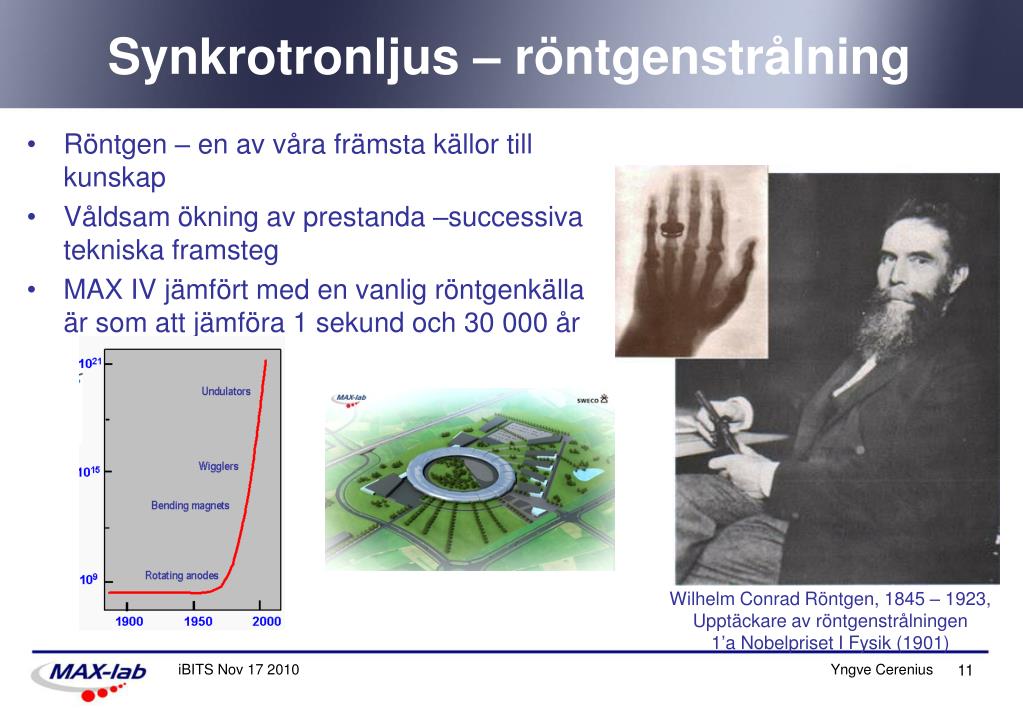

  10. Synkrotronljus – röntgenstrålning • Röntgen – en av våra främsta källor till kunskap • Våldsam ökning av prestanda –successiva tekniska framsteg • MAX IV jämfört med en vanlig röntgenkälla är som att jämföra 1 sekund och 30 000 år Wilhelm Conrad Röntgen, 1845 – 1923, Upptäckare av röntgenstrålningen 1’a Nobelpriset I Fysik (1901) 11 iBITS Nov 17 2010 Yngve Cerenius

  11. Tillämpningar – 4 exempel iBITS Nov 17 2010 Yngve Cerenius

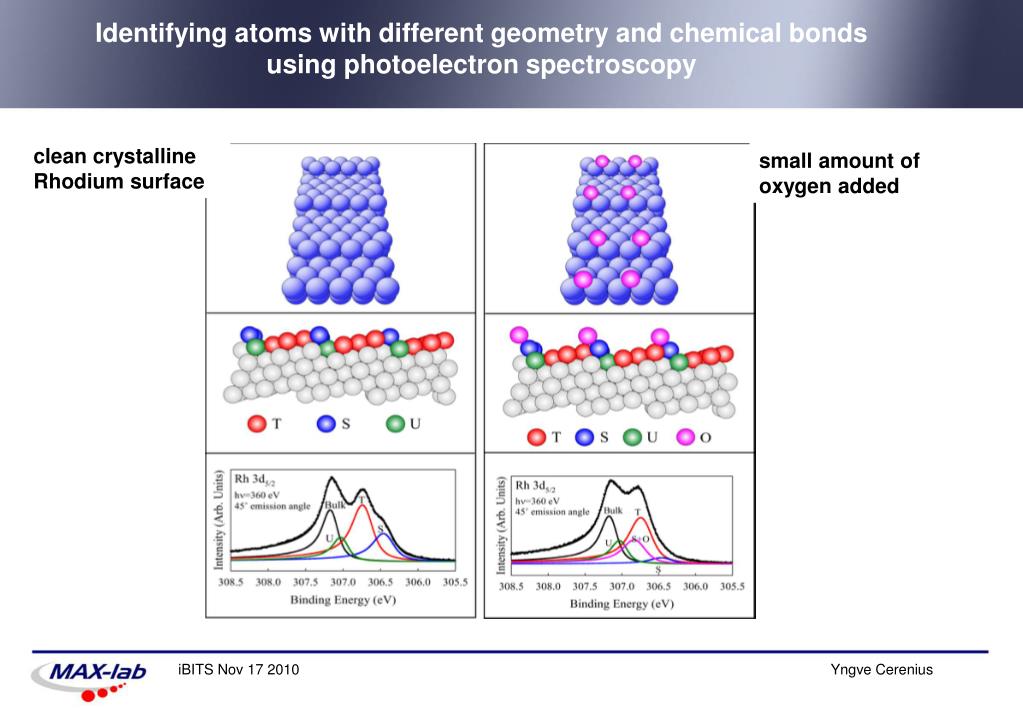

  12. Identifying atoms with different geometry and chemical bonds using photoelectron spectroscopy clean crystalline Rhodium surface small amount of oxygen added iBITS Nov 17 2010 Yngve Cerenius

  13. What is happening with the Vasa ship? Photo: Hans Hammarskiöld, the Vasa Museum iBITS Nov 17 2010 Yngve Cerenius

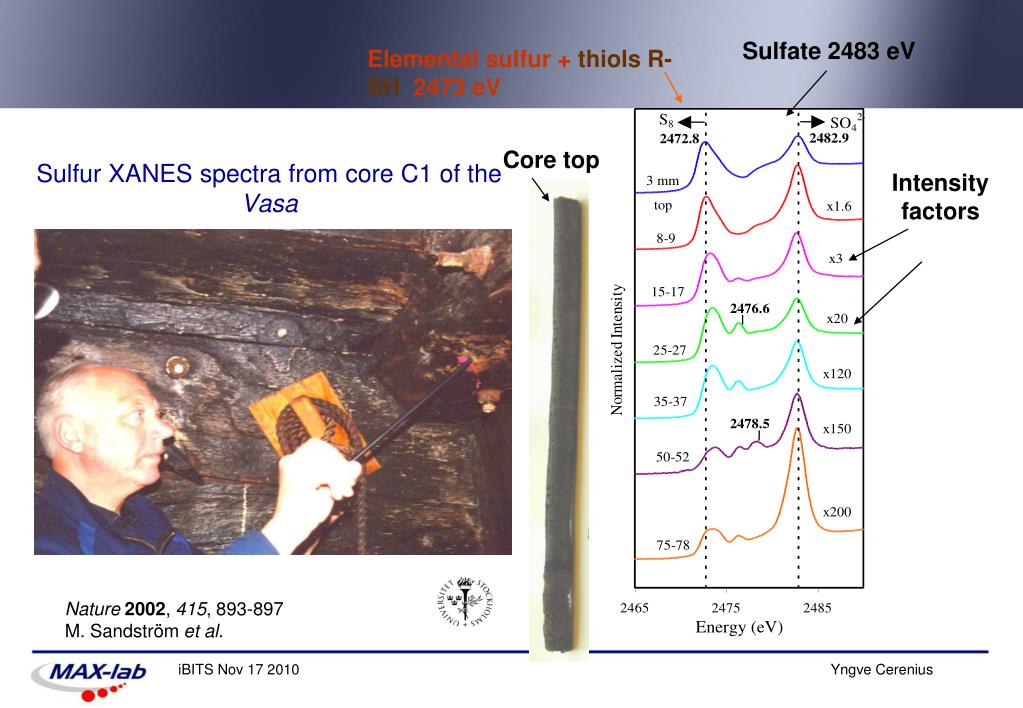

  14. Sulfur XANES spectra from core C1 of the Vasa Sulfate 2483 eV Elemental sulfur +thiols R-SH 2473 eV Intensity factors Core top Nature2002, 415, 893-897 M. Sandström et al. iBITS Nov 17 2010 Yngve Cerenius

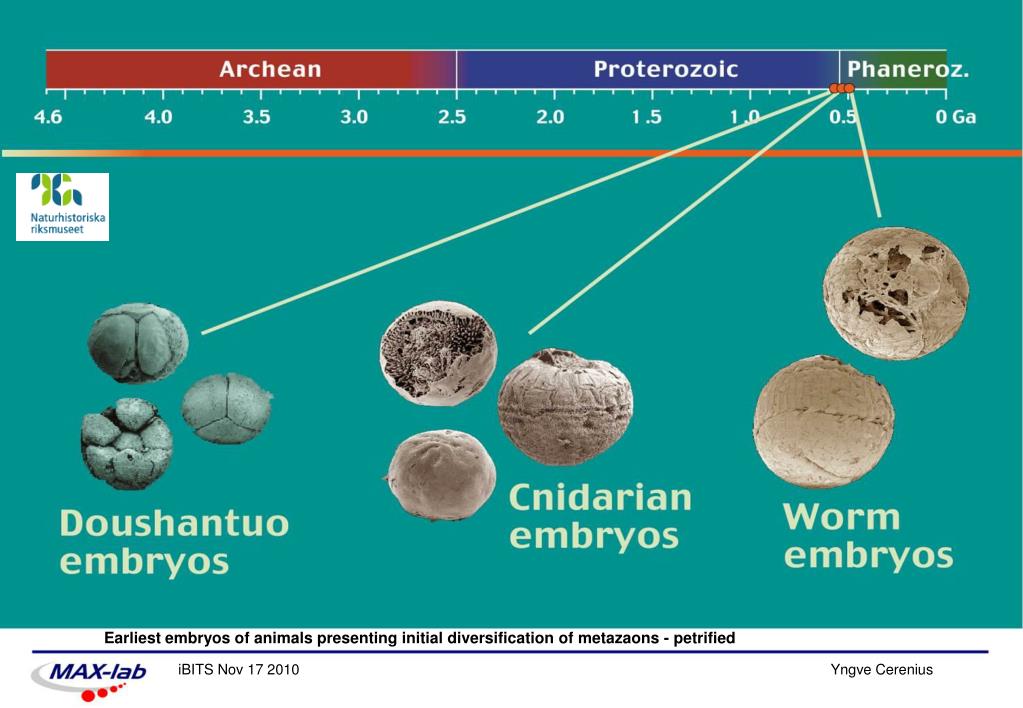

  15. Earliest embryos of animals presenting initial diversification of metazaons - petrified iBITS Nov 17 2010 Yngve Cerenius

  16. ... the greatest invention since sliced bread!!! iBITS Nov 17 2010 Yngve Cerenius

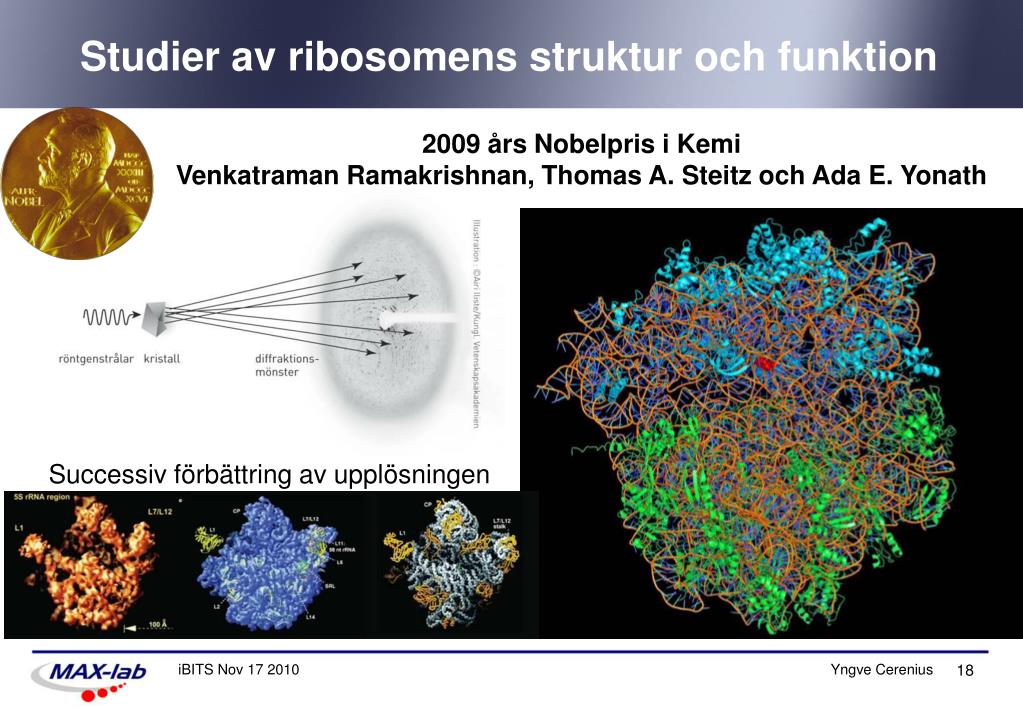

  17. Studier av ribosomens struktur och funktion 2009 års Nobelpris i Kemi Venkatraman Ramakrishnan, Thomas A. Steitz och Ada E. Yonath Successiv förbättring av upplösningen 18 iBITS Nov 17 2010 Yngve Cerenius

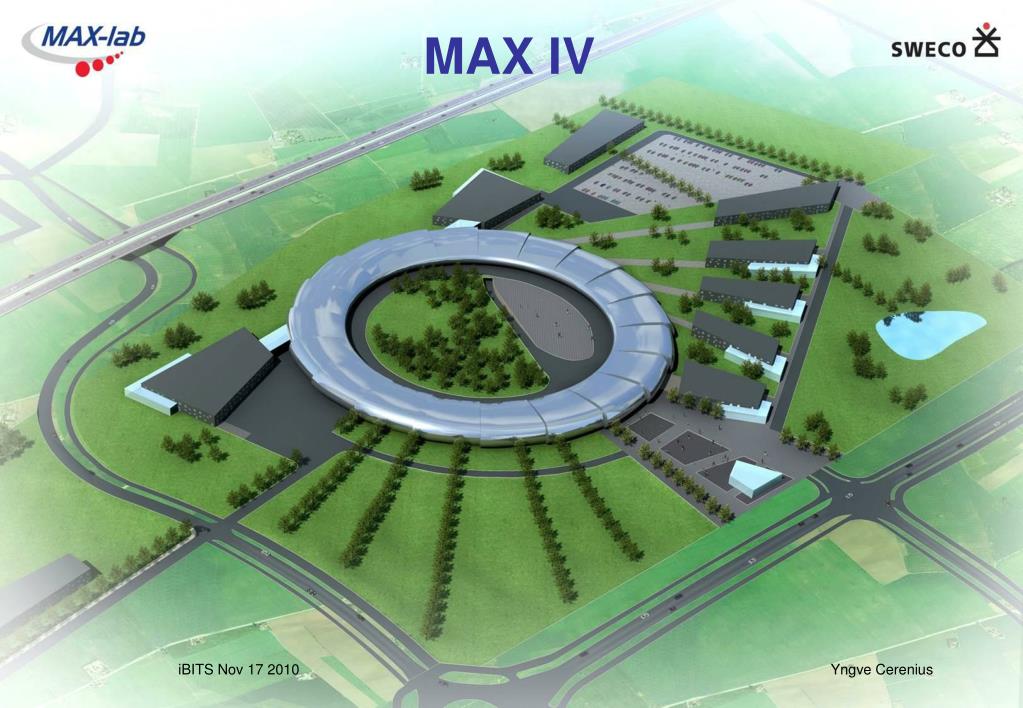

  18. MAX IV iBITS Nov 17 2010 Yngve Cerenius

  19. Diamond (2007) Oxford, 3 GeV, 562 m SLS (2000) Zürich, 2.4 GeV, 288 m Soleil (2006) Paris, 2.75 GeV, 354 m iBITS Nov 17 2010 Yngve Cerenius

  20. Arkitekttävlan 3 XN Snöhetta Fojab Grimshaw iBITS Nov 17 2010 Yngve Cerenius

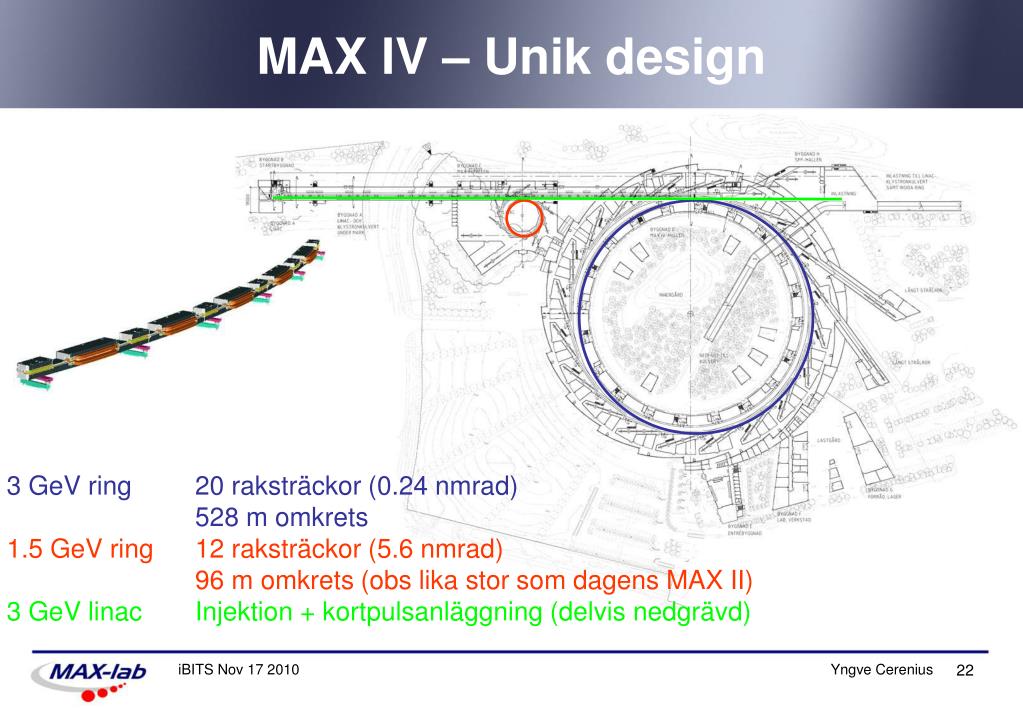

  21. MAX IV – Unik design 3 GeV ring 20 raksträckor (0.24 nmrad) 528 m omkrets 1.5 GeV ring 12 raksträckor (5.6 nmrad) 96 m omkrets (obs lika stor som dagens MAX II) 3 GeV linac Injektion + kortpulsanläggning (delvis nedgrävd) 22 iBITS Nov 17 2010 Yngve Cerenius

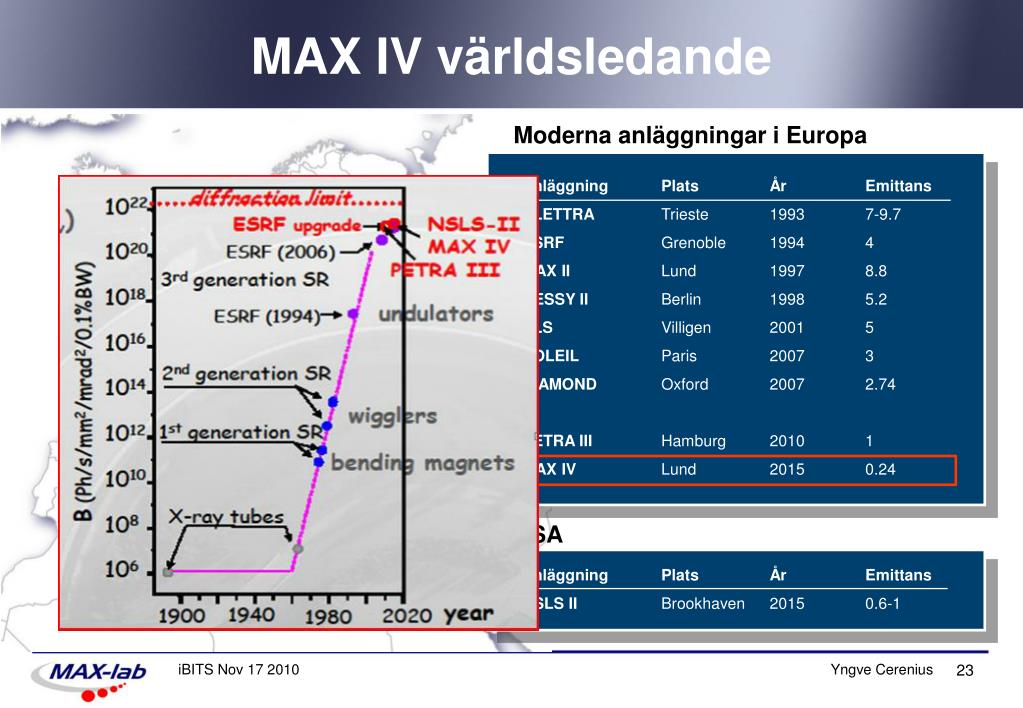

  22. MAX IV världsledande Moderna anläggningar i Europa Anläggning Plats År Emittans ELETTRA Trieste 1993 7-9.7 ESRF Grenoble 1994 4 MAX II Lund 1997 8.8 BESSY II Berlin 1998 5.2 SLS Villigen 2001 5 SOLEIL Paris 2007 3 DIAMOND Oxford 2007 2.74 PETRA III Hamburg 2010 1 MAX IV Lund 2015 0.24 PETRA III USA Anläggning Plats År Emittans NSLS II Brookhaven 2015 0.6-1 23 iBITS Nov 17 2010 Yngve Cerenius

  23. Strålrör på MAX IV? Prioriteringsprocessen ej färdig men …. Complex structures, i.e. Protein Crystallography NanoScience Time Resolved Studies Phase Contrast Imaging, Material Science Low concentration samples, i.e. Environmental Science iBITS Nov 17 2010 Yngve Cerenius

  24. MAX IV – Tidslinje I 2002 – 2006 2006 – 2008 2009 Forskningspropositionen 27april Avsiktsförklaring mellan Vetenskapsrådet, Vinova, LU & Region Skåne. Säkrade medel för en startversion av MAX IV Dialog med användargrupper Första finansieringen (KAW) Conceptual Design Report (CDR) Evaluering(ar) Uppgraderingar Fortsatt dialog med användargrupper. START 25 IBITS Nov 17 2010 Yngve Cerenius

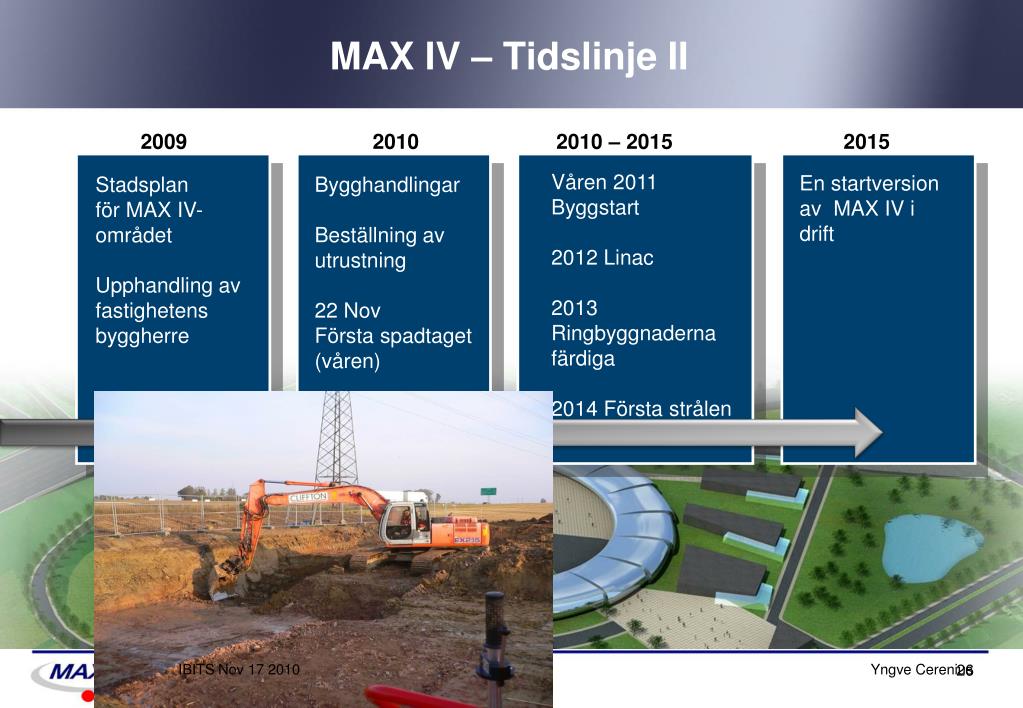

  25. MAX IV – Tidslinje II 2009 2010 2010 – 2015 2015 Våren 2011 Byggstart 2012 Linac 2013 Ringbyggnaderna färdiga 2014 Första strålen En startversion av MAX IV i drift Stadsplan för MAX IV-området Upphandling av fastighetens byggherre Bygghandlingar Beställning av utrustning 22 Nov Första spadtaget (våren) 26 IBITS Nov 17 2010 Yngve Cerenius

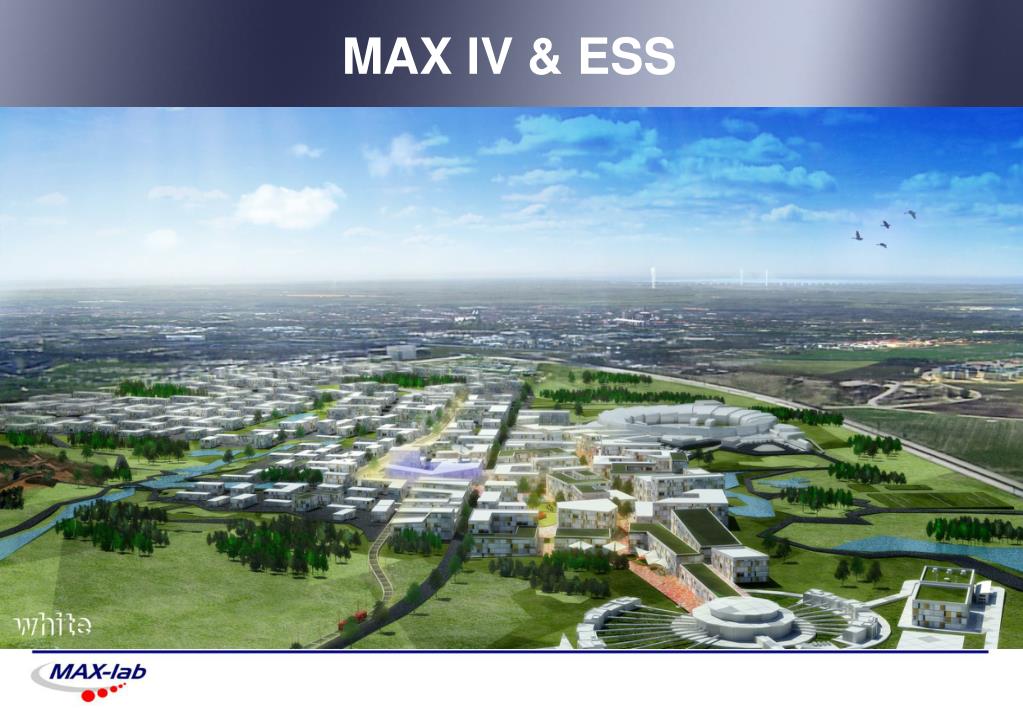

  26. MAX IV & ESS
