Multiplexer Functions: Operation, Universality, and Implementation

mulan avatar
mulan
26 diapositives · 388 Views · Jul 30, 2014

Understand the operation and universality of multiplexers for logic realization directly from truth tables. Implement functions using 2-to-1 and 4-to-1 line mux. Explore the tree structure of a multiplexer for N values ranging from 1 to infinity, and decode binary inputs to outputs as per specified conditions.

#multiplexer functions: operation, universality, and implementation #multiplexer functions: operation, universality, and implementation ppt #powerpoint #presentation
Multiplexer Functions: Operation, Universality, and Implementation - slide 1
01 / 26Multiplexer Functions: Operation, Universality, and Implementation
1 / 17

Télécharger la présentation

Multiplexer Functions: Operation, Universality, and Implementation
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Multiplexers

  2. Functional Description and Symbols

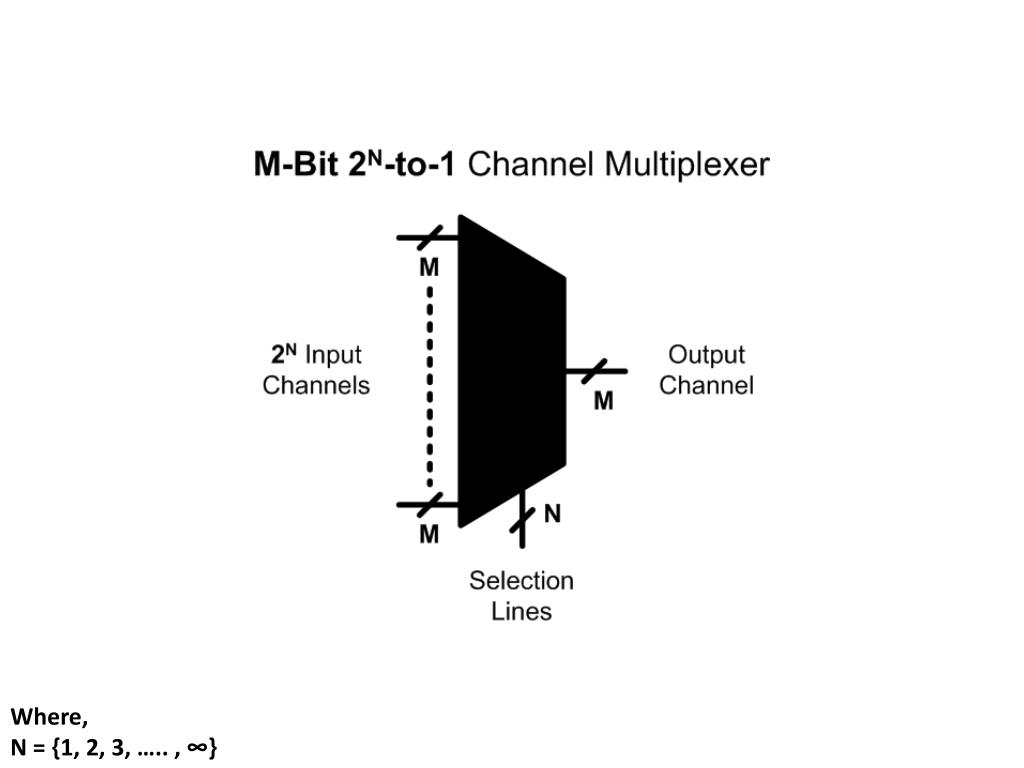

  3. Where, N = {1, 2, 3, ….. , ∞}

  4. Where, N = {1, 2, 3, ….. , ∞}

  5. Where, N = {1, 2, 3, ….. , ∞}

  6. Where, n = 2(m+1) – 1 m = {0,1, 2, 3, ….. , ∞}

  7. Operation of a 2-to-1 line Mux

  8. Operation of a 2-to-1 line Mux

  9. Operation of a 2-to-1 line Mux

  10. Operation of a 4-to-1 line Mux

  11. Operation of a 4-to-1 line Mux

  12. Operation of a 4-to-1 line Mux

  13. Operation of a 4-to-1 line Mux

  14. Operation of a 4-to-1 line Mux

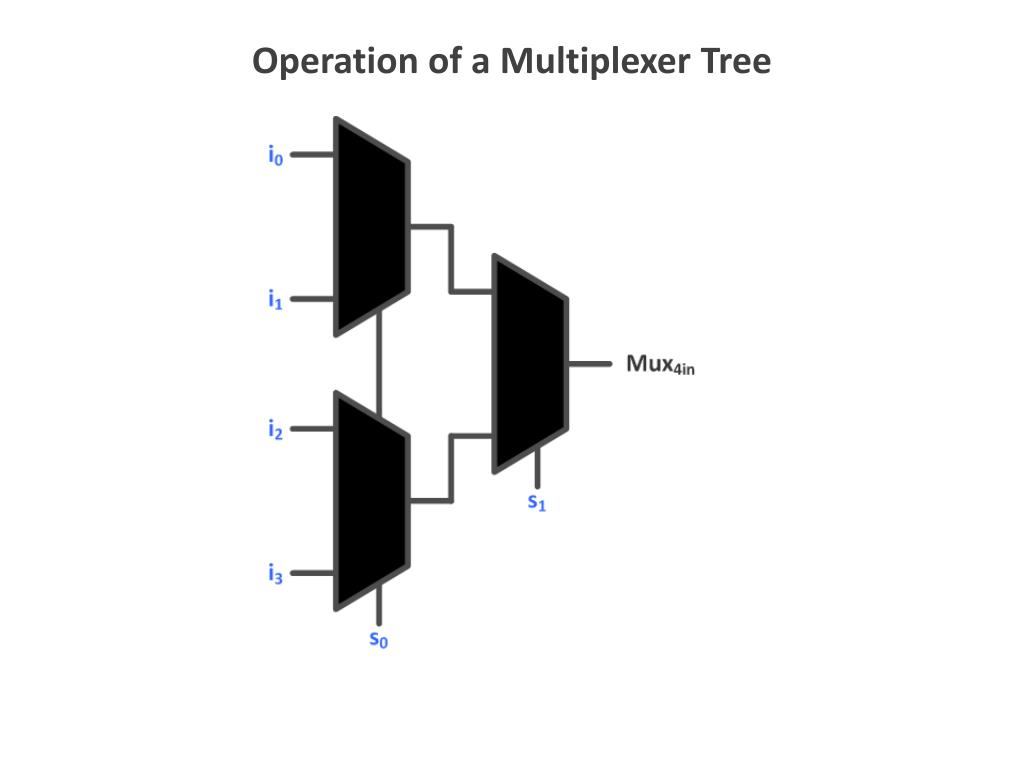

  15. Operation of a Multiplexer Tree

  16. Operation of a Multiplexer Tree

  17. Operation of a Multiplexer Tree

  18. Operation of a Multiplexer Tree

  19. Operation of a Multiplexer Tree

  20. Implementing Functions Using Multiplexers

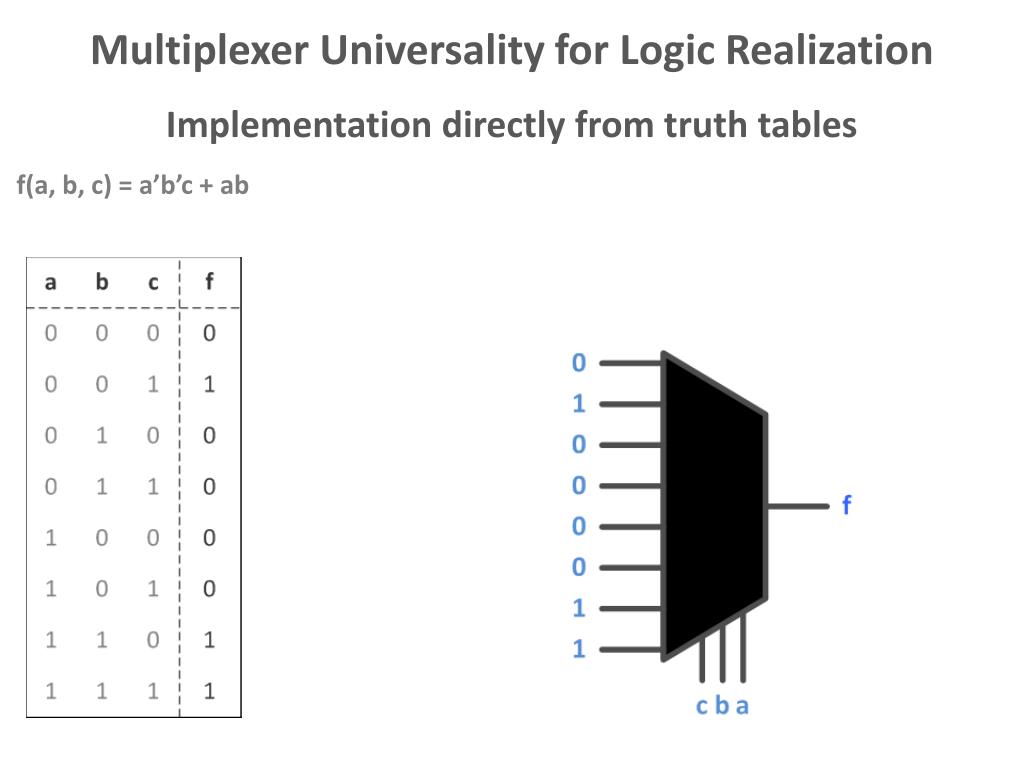

  21. Multiplexer Universality for Logic Realization Implementation directly from truth tables • f(a, b, c) = a’b’c + ab

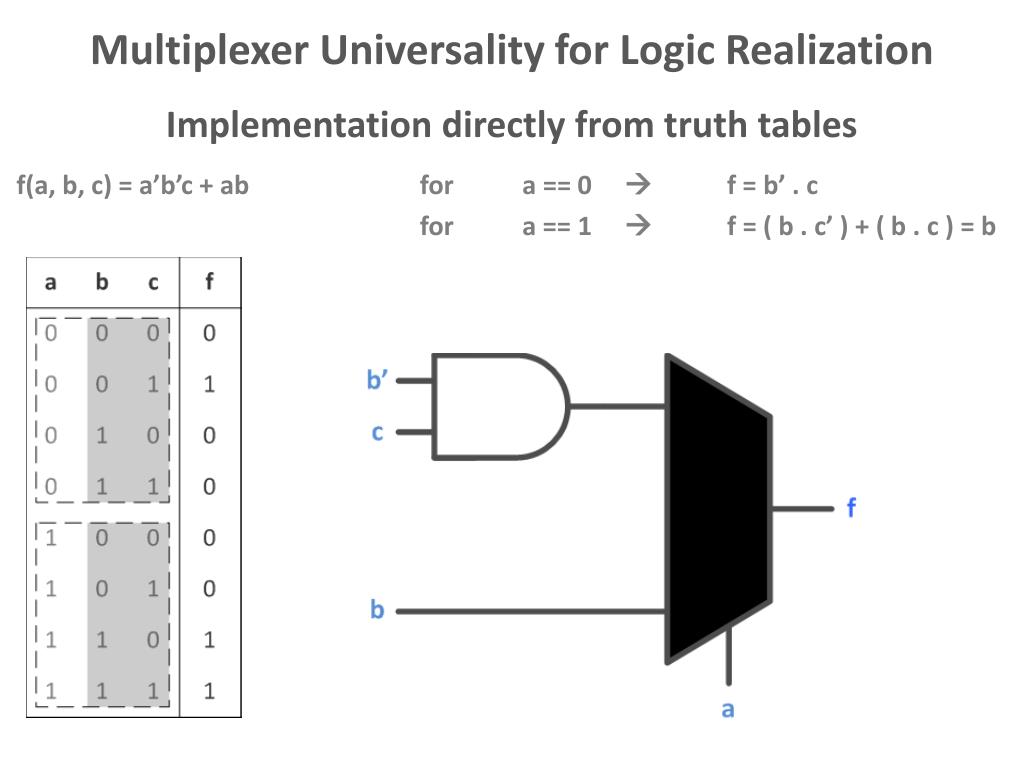

  22. Multiplexer Universality for Logic Realization Implementation directly from truth tables • f(a, b, c) = a’b’c + ab for ( a , b ) = ( 0 , 0 )  f = c • for ( a , b ) = ( 0 , 1 )  f = 0 • for ( a , b ) = ( 1 , 0 )  f = 0 • for ( a , b ) = ( 1, 1 )  f = 1

  23. Multiplexer Universality for Logic Realization Implementation directly from truth tables • f(a, b, c) = a’b’c + ab for a == 0  f = b’ . c • for a == 1  f = ( b . c’ ) + ( b . c ) = b
