HNC Business Management Thursday 29th March 2012. Review/recap on previous knowledge Standard Deviation Standard Deviation exercise Process Capability Process Capability exercise Set scene for next lesson. Process Capability. How Do We Analyse Statistical Data ?. Frequency.

Process Capability - slide 1
01 / 13Process Capability
1 / 17

Télécharger la présentation

Process Capability
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. HNC Business Management Thursday 29th March 2012 Review/recap on previous knowledge Standard Deviation Standard Deviation exercise Process Capability Process Capability exercise Set scene for next lesson Process Capability

  2. How Do We Analyse Statistical Data ? Frequency 13.0 14.0 10.0 10.0 15.0 13.0 13.0 15.0 14.011.0 16.0 9.0 15.0 12.0 10.0 12.0 13.011.0 14.0 17.0 16.0 14.0 11.0 12.0 13.0 13.013.0 14.0 13.0 12.0 13.0 14.0 15.0 13.0 16.012.0 12.0 13.0 13.0 12.0 15.0 11.0 12.0 12.0 9 10 11 12 13 14 15 16 17 TABLE BAR CHART

  3. 2 Standard Deviation, = (x - x) Standard Deviation s å (n-1) Indicates the degree of natural variation

  4. Standard Deviation +/- 1s +/- 2s +/- 3s x 68.3% 96% 99.7%

  5. Process Capability • Statistical Control - output of all processes vary - natural variation is unavoidable • Process Capability - assesses acceptability of natural variation in relation to customer specifications

  6. Define Process Capability Capable All product measurements fall within customer specification limits Incapable Some product measurements fall consistently outside customer specification limits Capability is quantified using Process Capability Indices

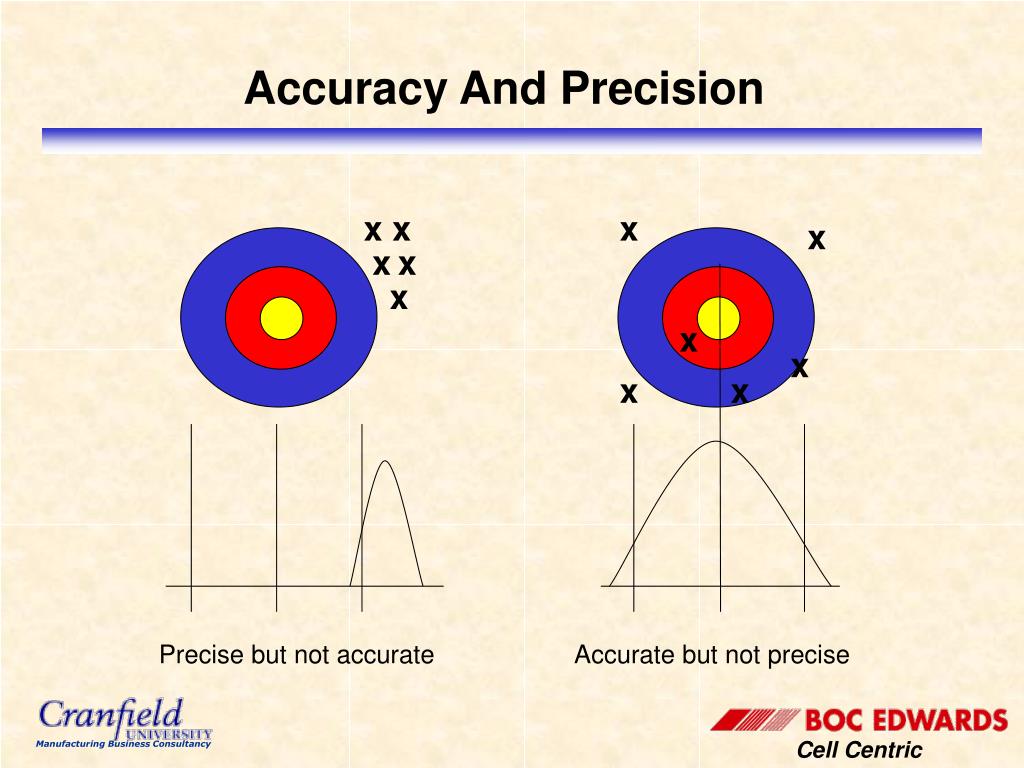

  7. Accuracy And Precision x x x x x x x x x x x Precise but not accurate Accurate but not precise

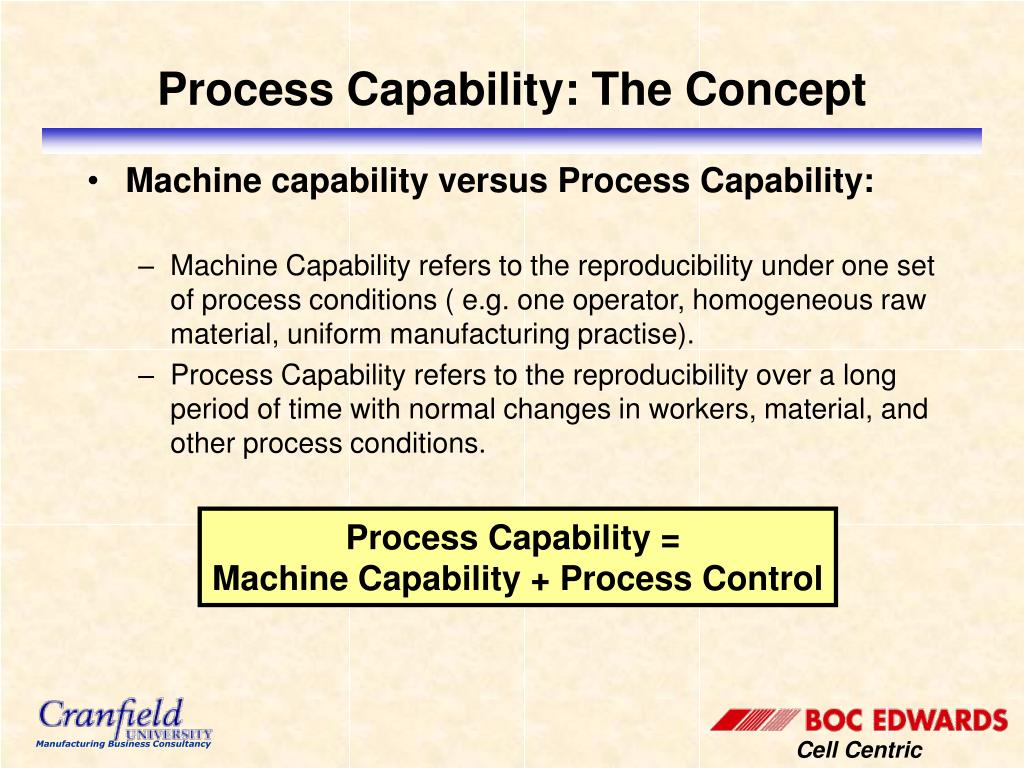

  8. Process Capability: The Concept • Machine capability versus Process Capability: • Machine Capability refers to the reproducibility under one set of process conditions ( e.g. one operator, homogeneous raw material, uniform manufacturing practise). • Process Capability refers to the reproducibility over a long period of time with normal changes in workers, material, and other process conditions. Process Capability = Machine Capability + Process Control

  9. Capability Indices Capability = What customer wants What we can achieve Cm or Cp = USL - LSL 6 Cmk or Cpk = X - LSL or USL - X 3 3 s lowest value represents biggest risk s s

  10. Capability Indices Cp < 1 Cp > 1 Cp > 1 Cp = 1 Cp > 1 LSL USL LSL USL LSL USL LSL USL LSL USL 6s 6s 6s 6s 6s Cpk < 1 Cpk < 0 Cpk =0 Cpk = 1 Cpk > 1 Precision = Bad Accuracy = Good Precision = Good Accuracy = Bad Precision = Good Accuracy = Bad Precision = Medium Accuracy = Good Precision = Good Accuracy = Good

  11. Process Capability Exercise

  12. V V V Capability Expectations Telecommunications Cpk 2.00 (6s / 3s) Automotive Cpk 1.67 (5s / 3s) Food Cpk 1.33 (4s / 3s)

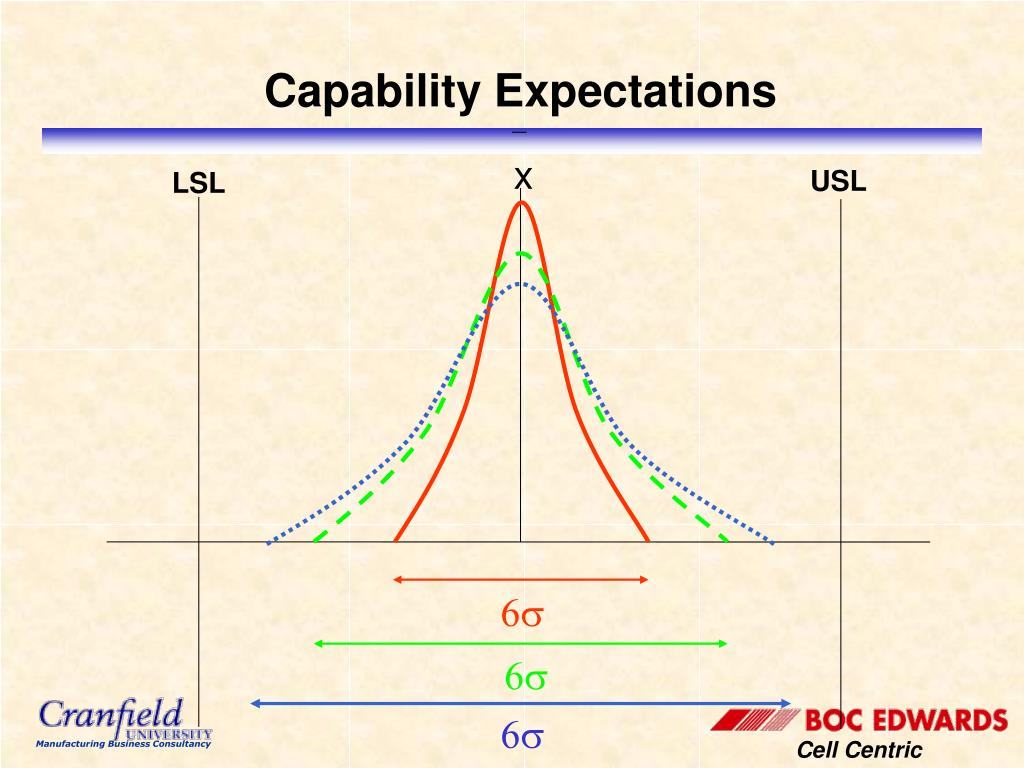

  13. Capability Expectations x USL LSL 6s 6s 6s
