  1. CO2 4z PROGRAMMA 5e SEMESTER BOUWKUNDE

  2. BESPREKINGEN • matrixopdracht • opdracht beton-staal • berekenen • tekenen • buiten-opdracht COLLEGEBIJEENKOMSTEN • theorie • matrix • beton • staal • hout

  3. LESROOSTER: Elke dinsdag: week 1 t/m week 8: collegebijeenkomst Om de week donderdag week 2 t/m week 9: bespreking op afspraak week 10 tentamen

  4. CO2 4z - OPDRACHT MODULEWIJZER op Ribacs-site WERKEN MET TWEETALLEN BEREKENINGEN • COMPUTERBEREKENING • VERDIEPINGSVLOER • 1 BALK ONDER DE VLOER • DAKCONSTRUCTIE • BETONKOLOM TEKENINGEN • VERDIEPINGSVLOER • BETONBALK • DAKCONSTRUCTIE • BETONKOLOM

  5. CO2 4z - onderwerpen BETON • balken en vloeren op meerdere steunpunten • momentcoëfficentmethode • T-balken • drukwapening • 2- en 4-zijdig opgelegde vloeren • kolommen BOEK • CB 2 Construeren in beton • DICTAAT B 1.32 • Tabellenboek

  6. CO2 4z - onderwerpen STAAL • KIPCONTROLE • VERGELIJKSPANNINGEN • KOLOMMEN  KNIK BOEK: • BASISBOEK (over) spannend staal • DICTAAT B 1.32 • Tabellenboek

  7. CO2 4z - onderwerpen HOUT • KOLOMMEN  KNIK geen BOEK: • DICTAAT B 1.32 • Op ribacs-site

  8.  eindcijfer = 1  eindcijfer ≤ 4 Eindcijfer TENTAMEN - OPDRACHT • eindcijfer: • tentamencijfer : 60 % • opdrachtcijfer: 40 % • geen opdrachtcijfer of geen tentamencijfer • deelcijfers: minimaal 4,5 deelcijfer < 4,5 ?

  9. CO2 4z – afronding Herkansing alleen indien eindcijfer < 6 Herkansing TENTAMEN: bij cijfer ≤ 5,5: opnieuw maken (binnen 1 jaar afronden, daarna alles opnieuw doen) Herkansing OPDRACHT: • bij cijfer > 4,0: aanvulling mogelijk • bij cijfer < 4,0: geen herkansing Inleveren uiterlijk binnen 4 weken na het bekend worden van het eindcijfer

  10. ING kantoor Amsterdam

  11. Voorbeelden

  12. binnen buiten

  13. bedrijfsgebouw Transeuro Nijman Rotterdam

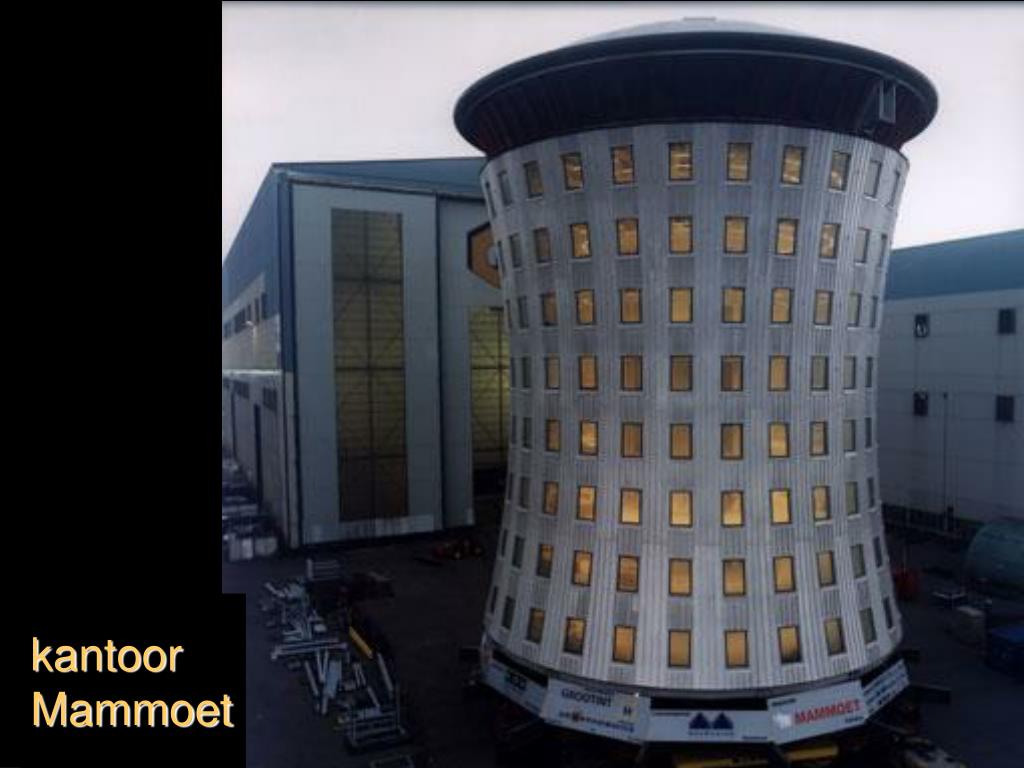

  14. kantoorMammoet

  15. Villa in Deventer

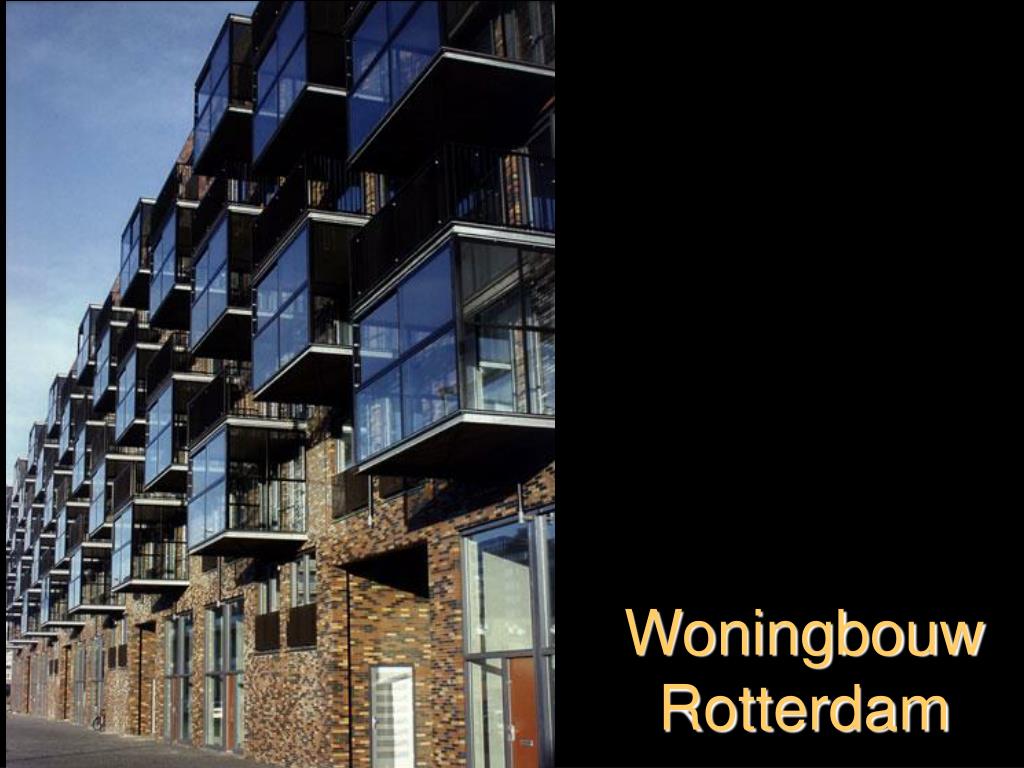

  16. Woningbouw Rotterdam

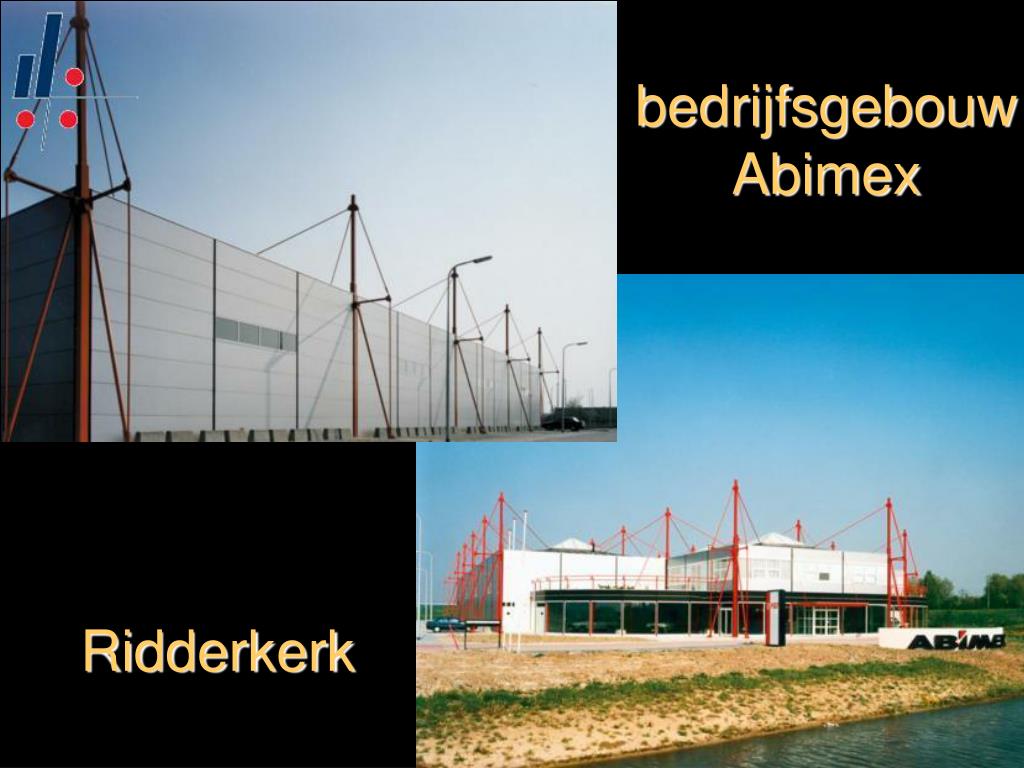

  17. bedrijfsgebouw Abimex Ridderkerk

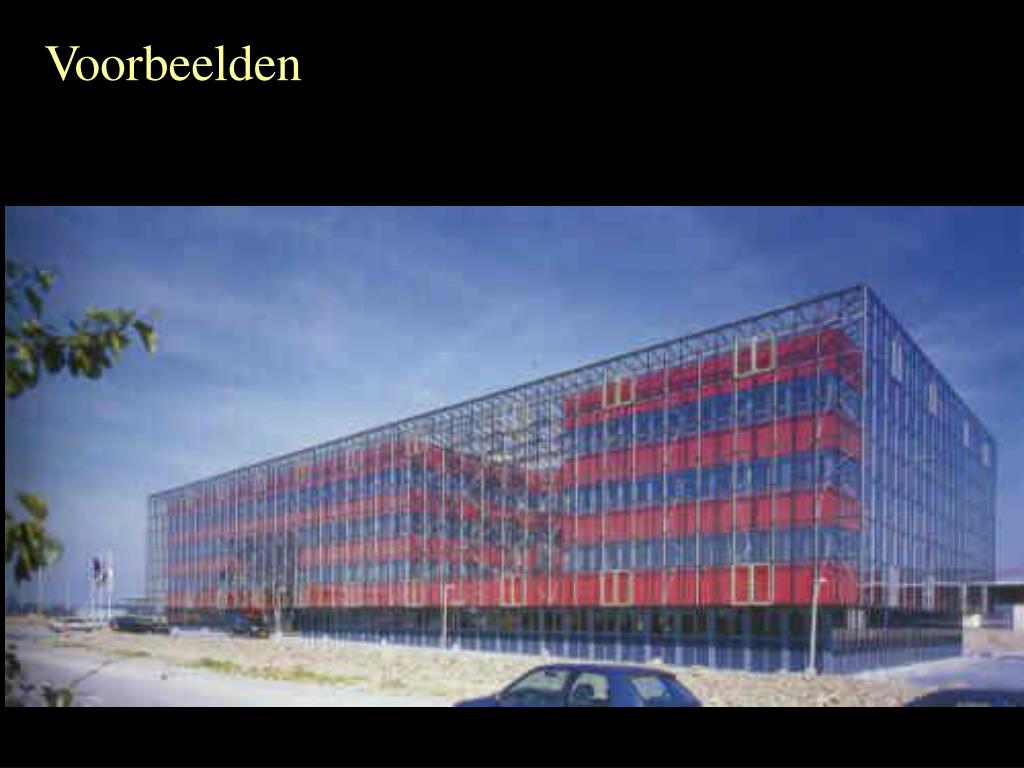

  18. Voorbeelden

  19. Voorbeelden

  20. Voorbeelden

  21. Voorbeelden

  22. Voorbeelden

  23. Voorbeelden

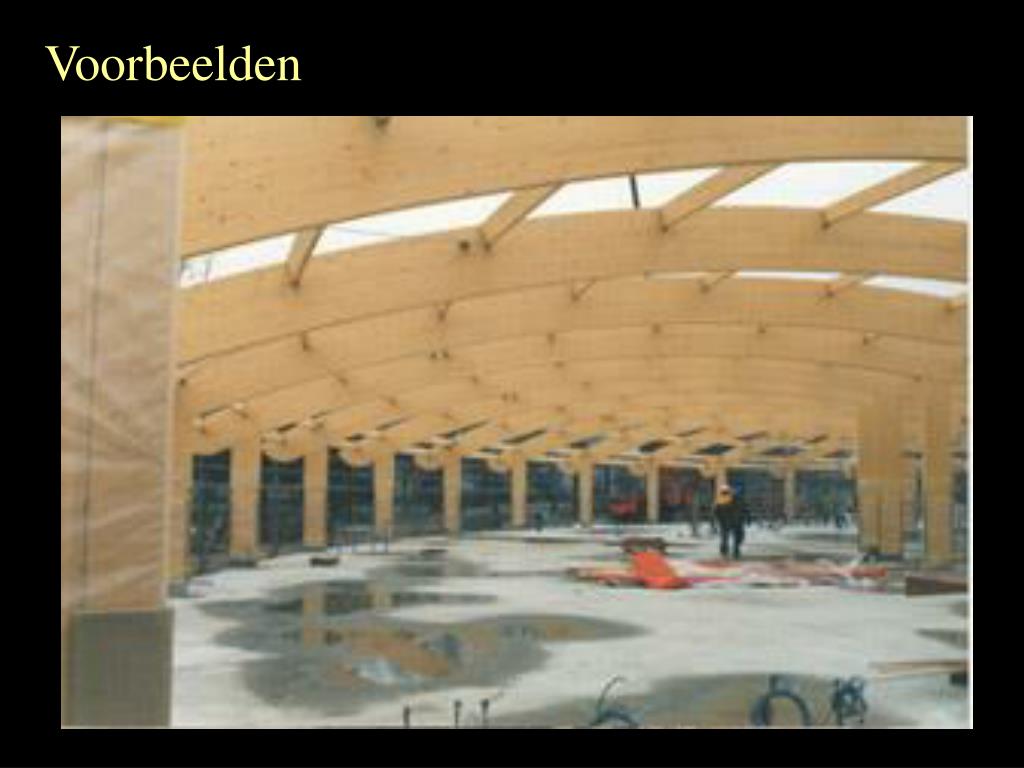

  24. Voorbeelden

  25. TOETSING VAN EEN CONSTRUCTIE • Schematiseer de constructie → rekenschema • Bepaal de belastingen op de constructie • Bepaal de weerstand (sterkte, stijfheid) van de constructie • Controleer de constructie: unity check (u.c.)

  26. BELASTINGENAlgemeen • vlaklast • gelijkmatig / niet-gelijkmatig • lijnlast • gelijkmatig / niet-gelijkmatig • puntlast • laststelsel p = gelijkmatige verdeelde belasting per oppervlak (kN/m2) q = gelijkmatige verdeelde belasting per lengte (kN/m1) F = puntlast (kN)

  27. BELASTINGEN Permanente belastingen (plaatsgebonden belast.): • Eigen gewicht dragende- en niet-dragende delen, Gronddruk, Waterdruk, Opgelegde vervormingen Veranderlijke belastingen (vrije belast.): • Belasting door personen, inrichting van ruimten, Sneeuw, Verkeer, Wind Bijzondere belastingen: • Brand, Explosie, Aardbeving e.d. Laststelsel: • Belastingen door voertuigen

  28. BELASTINGENPermanente belasting Permanente belasting -karakteristiek-: • Aanwezig gedurende de gehele referentieperiode • Kan variaties in waarde doormaken • De juiste waarde is redelijk goed vast te stellen • Altijd ‘lange-duur’ belastingen • Altijd ‘statisch’ • Altijd plaatsgebonden

  29. BELASTINGENVeranderlijke belasting Veranderlijke belastingen hebben als kenmerk: • niet altijd aanwezig tijdens de referentieperiode • variëren vaak sterk in grootte tijdens referentie periode • vaak puntlast of laststelsel • vaststellen representatieve waarde is lastig • grootte is afhankelijk van belastingduur • plaatsgebonden óf vrij plaatsbaar • statisch óf dynamisch

  30. BELASTINGENoverige • Veranderlijke belasting • Sneeuwbelasting • Verkeersbelasting • Windbelasting • Bijzondere belasting

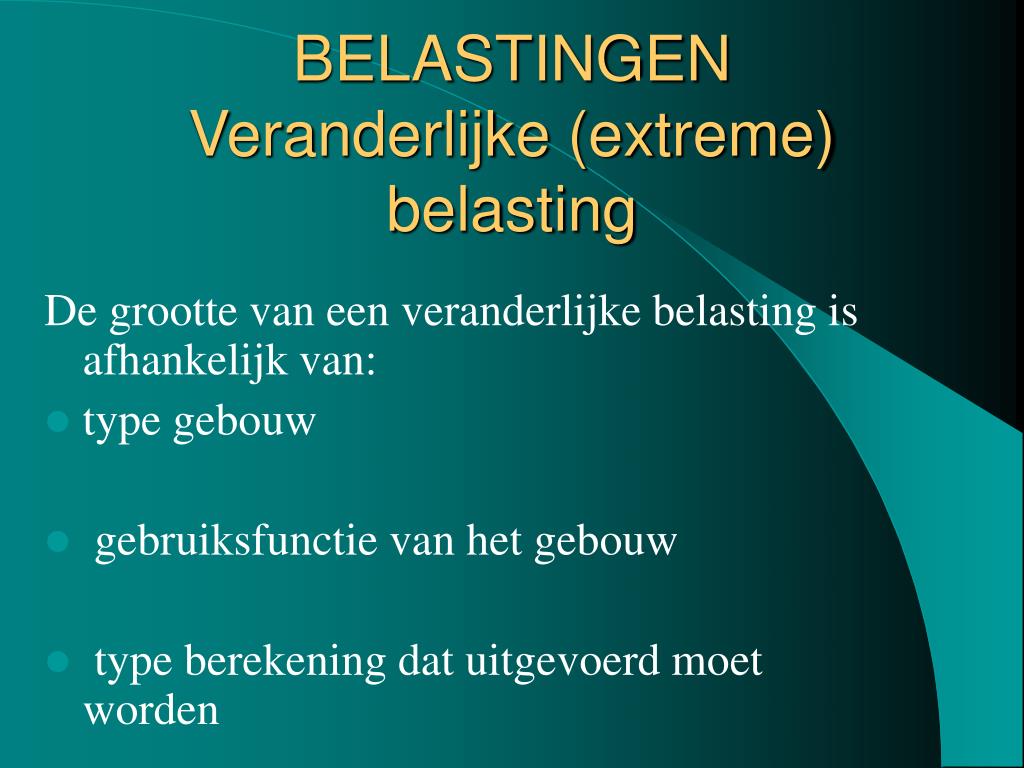

  31. BELASTINGENVeranderlijke (extreme) belasting De grootte van een veranderlijke belasting is afhankelijk van: • type gebouw • gebruiksfunctie van het gebouw • type berekening dat uitgevoerd moet worden

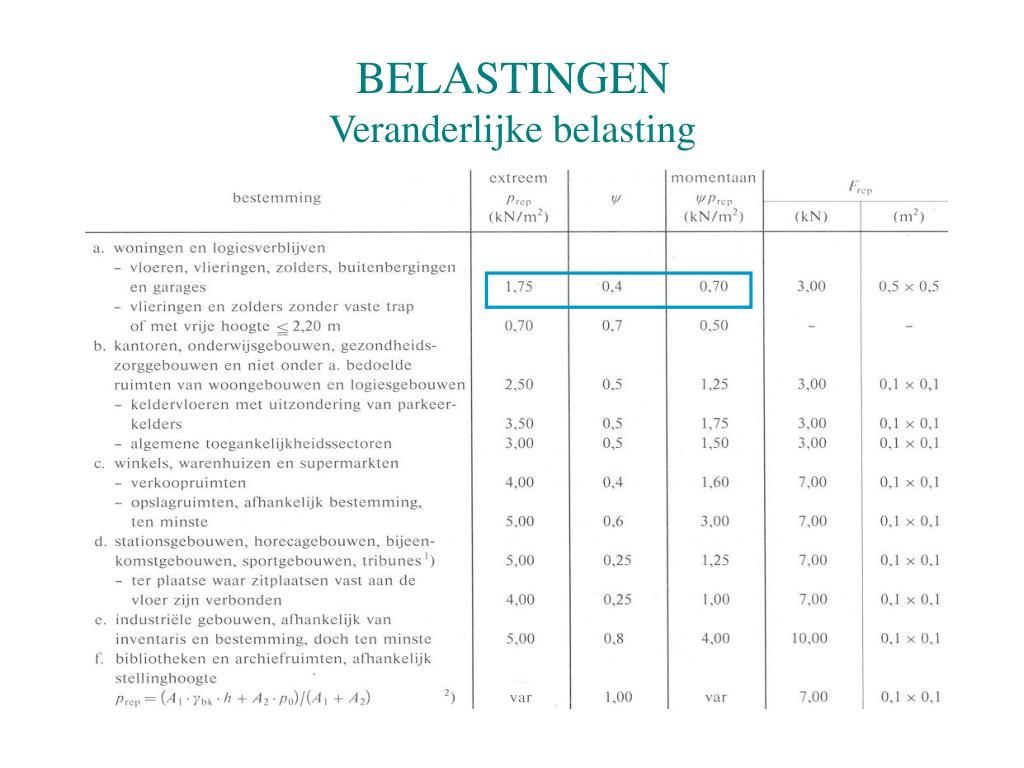

  32. BELASTINGENVeranderlijke belasting

  33. BELASTINGEN - notaties • G = permanente belasting b.v.peg = eigen gewicht prb = rustende belasting pg = peg + prb = totale permanente belasting • Q = veranderlijke belasting Qe = extreme waarde van de veranderlijke belasting (kans gedurende levensduur wordt overschreven is klein) = representatieve waarde Qm = γ Qe = momentane waarde van de veranderlijke belasting (op een willekeurig tijdstip waarschijnlijk aanwezig.)

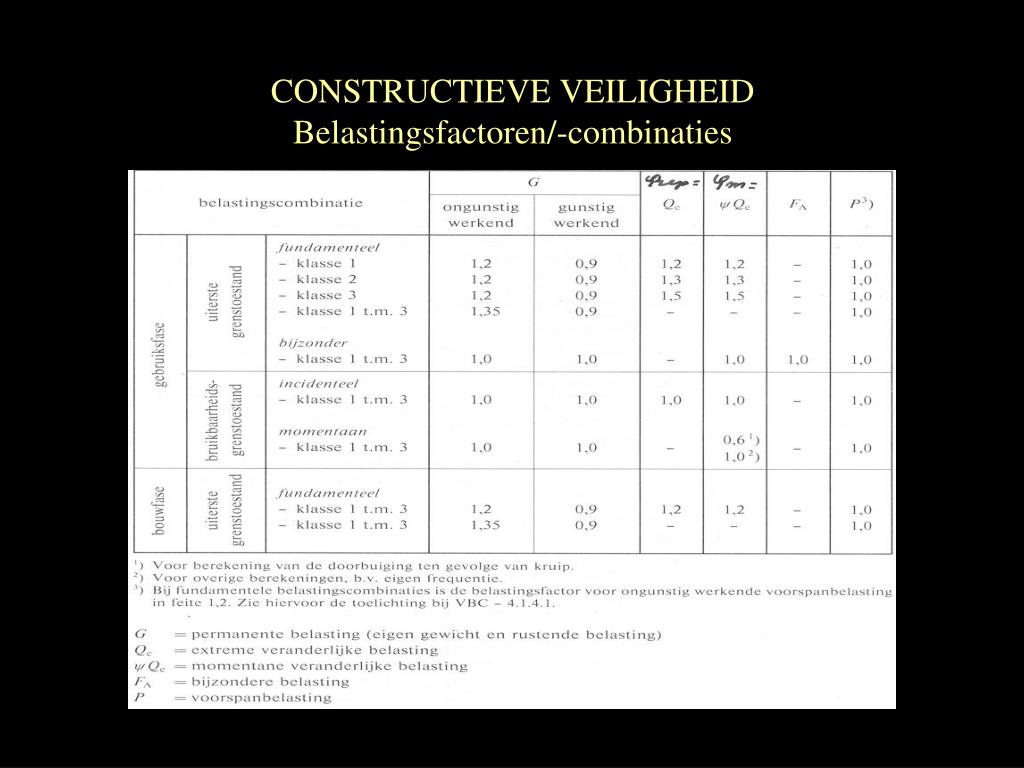

  34. CONSTRUCTIEVE VEILIGHEIDBelastingsfactoren/-combinaties • Uiterste grenstoestand - UGT • fundamentele belastingscombinatie • 1,2 G + 1,5 Q (1 veld extreem - rest moment. pe<4 kN/m2) • 1,35 G • Bruikbaarheidsgrenstoestand - BGT • incidentele belastingscombinatie • 1,0 G + 1,0 Q (1veld extreem - rest moment. pe<4 kN/m2) • momentane belastingscombinatie • 1,0 G + 1,0 Qm

  35. CONSTRUCTIEVE VEILIGHEIDBelastingsfactoren/-combinaties

  36. BELASTINGSCOMBINATIESFundamenteel, liggers, uiterste grenstoestand Prep < 4 kN/m2

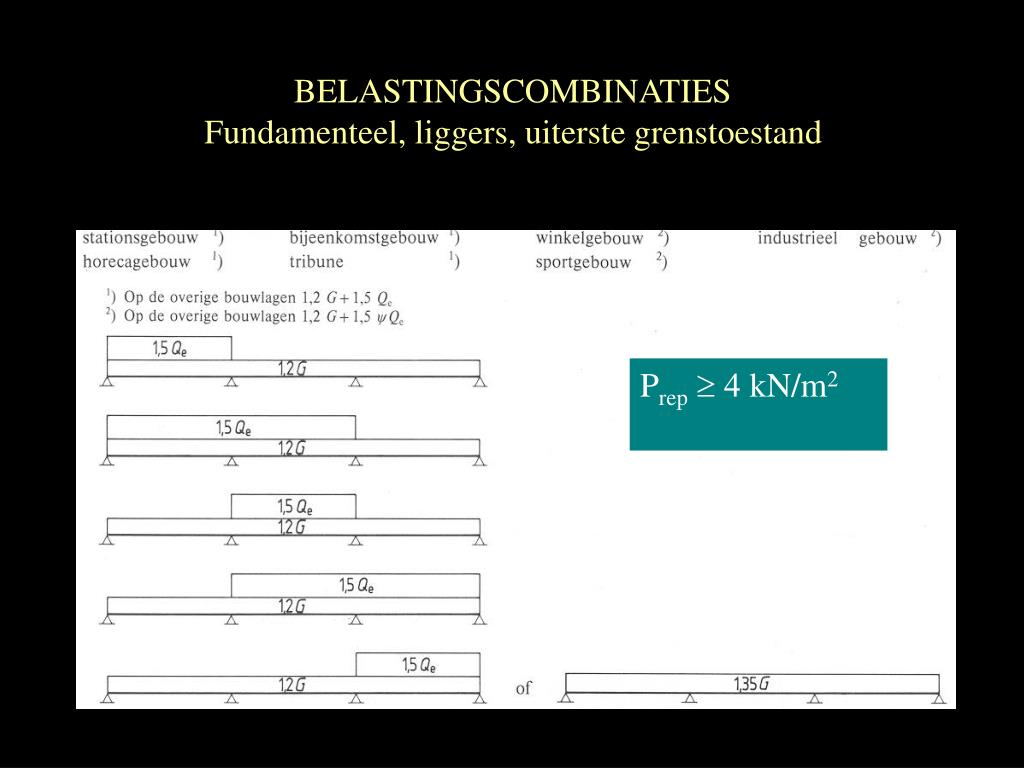

  37. BELASTINGSCOMBINATIESFundamenteel, liggers, uiterste grenstoestand Prep³ 4 kN/m2

  38. BELASTINGSCOMBINATIESFundamenteel, liggers, uiterste grenstoestand

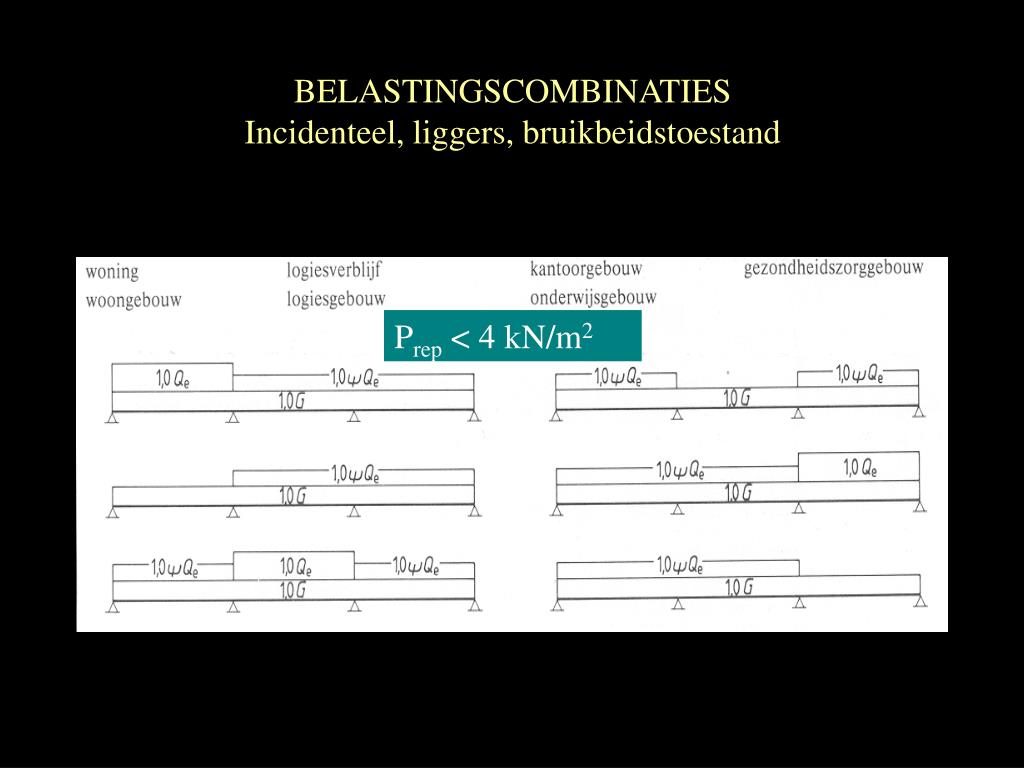

  39. BELASTINGSCOMBINATIESIncidenteel, liggers, bruikbeidstoestand Prep³ 4 kN/m2

  40. BELASTINGSCOMBINATIESIncidenteel, liggers, bruikbeidstoestand Prep < 4 kN/m2

  41. BELASTINGSCOMBINATIESFundamenteel, liggers, uiterste grenstoestand

  42. MOMENTEN qd = coëfficiënt . 0,001 . qd . l2 Msteunpunt = 1/3 . M veld Mveld = 1/8 . qd . l2 42 85 42 85 125 28 115 28 28 28 28 28 100 100 100 100 100 85 85 50 85 85 100 28 85 85 60 60 28 100 85 55 85 55 60 =1/3 *125/1000 = 42/1000 . M veld = 125/1000 . qd . l2

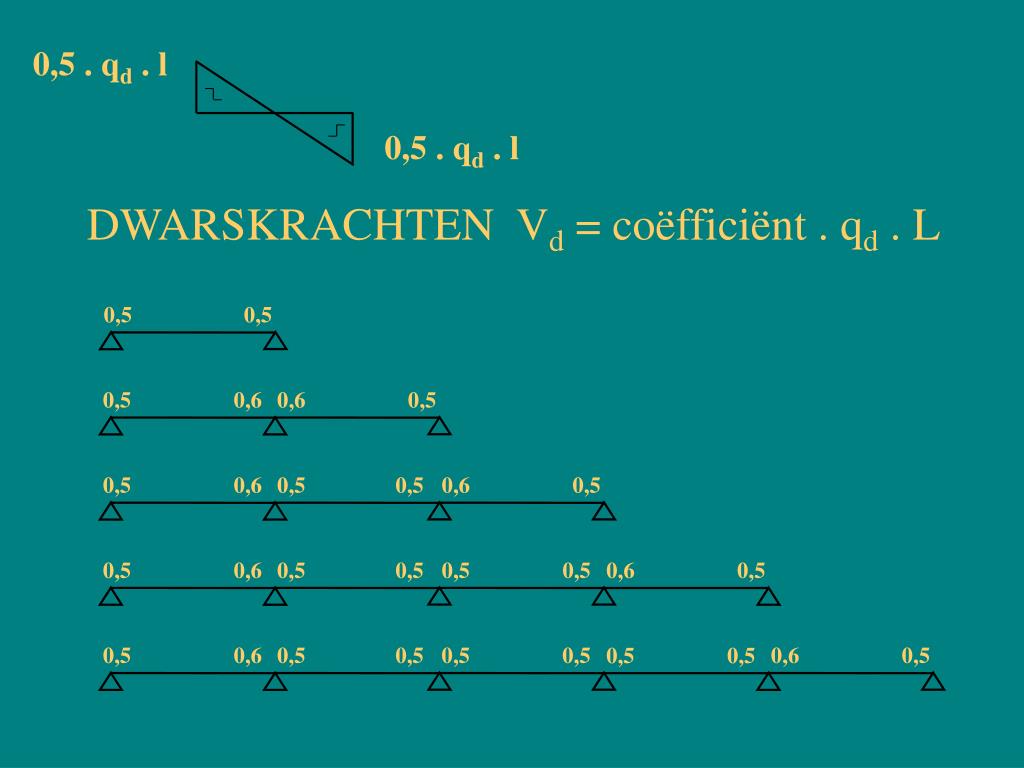

  43. DWARSKRACHTENVd = coëfficiënt . qd . L 0,5 . qd . l 0,5 . qd . l 0,5 0,5 0,5 0,5 0,5 0,5 0,6 0,6 0,6 0,6 0,6 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,6 0,6 0,6 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5
