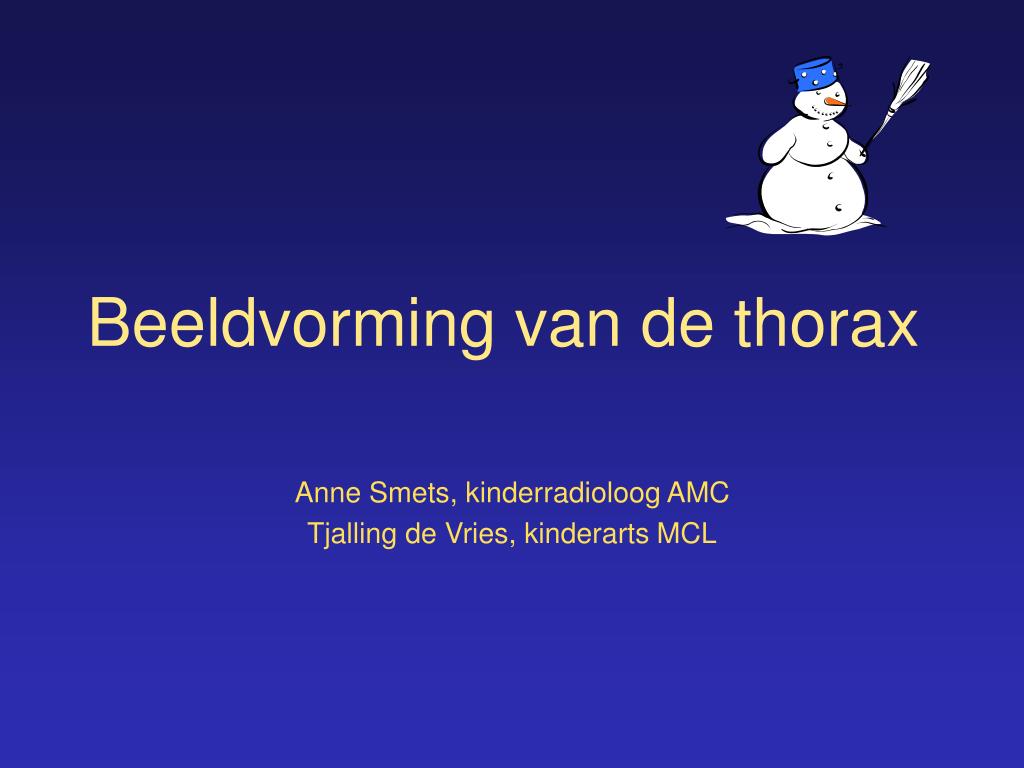

  1. Beeldvorming van de thorax Anne Smets, kinderradioloog AMC Tjalling de Vries, kinderarts MCL

  2. Leerdoelen: De cursist kent: • het “A B C” en een aantal essentiële begrippen • een aantal klassieke afwijkingen • de plaats van echo, CT en MRI

  3. Opbouw • Korte klinische informatie • De thoraxfoto • Eerst samen... • Dan in tweetallen • Nadere uitleg en uitstapjes naar aanvullend beeldvormend onderzoek • Afsluiting

  4. Thoraxfoto • 1ste onderzoek • Analyse: • Oriënterend / diagnose • aanvullend onderzoek?

  5. TECHNIEK • Inademingsstand (longvolume) • Belichting • Positie (rotatie)

  6. Thoraxfoto: techniek Inademingsstand

  7. Thoraxfoto: techniek • Belichting • Wervelkolom zichtbaar door het hart • Perifere longvaten: 2/3

  8. Thoraxfoto: techniek • Positie: • Liggend, zittend, staand, hangend • rotatie

  9. TECHNIEK • Antero-posterior (AP) of • postero-anterior (PA) • Lateraal

  10. BEOORDELEN VAN DE FOTO • Techniek • Naam, datum, tijdstip • Links/rechts-markering • Corpora aliena • ABC-regel • A = Abdomen • B = Bone, soft tissues • C = Chest (mediastinum, longen, diafragma)

  11. Radiologische contrasten Lucht Vet Weke delen Bot

  12. Essentiële begrippen longen • Hyperinflatie • Air trapping • Atelectase • Consolidatie • Bronchiale verdikking • Interstitiële verdikking

  13. Essentiële begrippen longen • Hyperinflatie • Air trapping • Atelectase • Consolidatie • Bronchiale verdikking • Interstitiële verdikking

  14. Essentiële begrippen longen • Hyperinflatie • Air trapping • Atelectase • Consolidatie • Bronchiale verdikking • Interstitiële verdikking

  15. Essentiële begrippen longen • Hyperinflatie • Air trapping • Atelectase • Consolidatie • Bronchiale verdikking • Interstitiële verdikking

  16. Essentiële begrippen longen • Hyperinflatie • Air trapping • Atelectase • Consolidatie • Bronchiale verdikking • Interstitiële verdikking

  17. Essentiële begrippen longen • Hyperinflatie • Air trapping • Atelectase • Consolidatie • Bronchiale verdikking • Interstitiële verdikking

  18. Beoordeling longen • Silhouette-sign = als twee gelijke contrasten aan elkaar grenzen, zijn ze niet meer van elkaar te onderscheiden.

  19. Beoordeling longen • Densiteits-teken: opake structuren moeten een egale transparantie hebben

  20. Beoordeling longen • Luchtbronchogram: • Wanneer lucht zichtbaar is • in de bronchi. • Voorbij de 2de aftakking van de bronchusboom = pathologisch

  21. Beoordeling hartgrootte Cardio-thoracic ratio Anterior trachea lijn

  22. Beoordeling mediastinum Thymus Thymus en buigende trachea

  23. De foto’s…….. • Beschrijven • Normaal of afwijkingen? • (Differentiaal) diagnose? • Aanvullend onderzoek nodig? • Zoja, welk onderzoek?

  24. Echografie van de thorax • Bot, lucht: beperkend • Voordelen: • geen straling • geen contrast • geen sedatie • aan bed • real time • verschillende vlakken

  25. Echografie van de thorax • Indicaties: • Pulmonale consolidaties en tumoren • Congenitale longafwijkingen • Pleura afwijkingen (inclusief effusies) • Mediastinale verbreding • Afwijkingen van het diafragma

  26. Wanneer CT van de thorax? • Laesie al zichtbaar op thoraxfoto: voegt een CT werkelijk iets toe? • Afwijkende kliniek met normale of onbegrepen thoraxfoto

  27. Straling

  28. CT thorax • Heel snel • Weinig vet bij kinderen (contrastinjectie) • bewegingsartefacten • Straling! > mA laag houden • Narcose / sedatie > atelectase • Onderscheid: • Spiraal CT • Hoge Resolutie CT (HRCT)

  29. Spiraal CT • Alle eerder onderzoeken vooraf bekijken • Onderzoek “à la carte” • Sedatie/narcose of IV contrast: • Nuchter: • Zuigeling: 3u • Jong kind: 4u • Adolescent: 6u

  30. Spiraal CT • Indicaties: • Pulmonale noduli en tumoren • Congenitale longafwijkingen • (Chronische) infecties • Vasculaire aandoeningen • Mediastinale pathologie

  31. HRCT (Hoge Resolutie CT) • Ruimtelijke resolutie • Uitstekend anatomisch detail vd longen • Coupes van 1 mm elke 10 mm (5 mm)

  32. Hoge Resolutie CT • Indicaties: • Bronchiale pathologie (bronchiectasieën) • Interstitiële longaandoeningen • Chronische longaandoeningen • Infecties (schimmels)

  33. MRI thorax • Ruimtelijke resolutie is • < CT voor het longparenchym • > CT voor mediastinum en weke delen • Multiplanair • Geen röntgenstralen • Narcose / sedatie
