  1. Micro PLC

  2. Especificaciones Breve introducción a FAB Cualidades de FAB Comparación de FAB con su competencia Software de programación Quick II Programación por Panel Aplicaciones Exit

  3. FAB-10 puntos

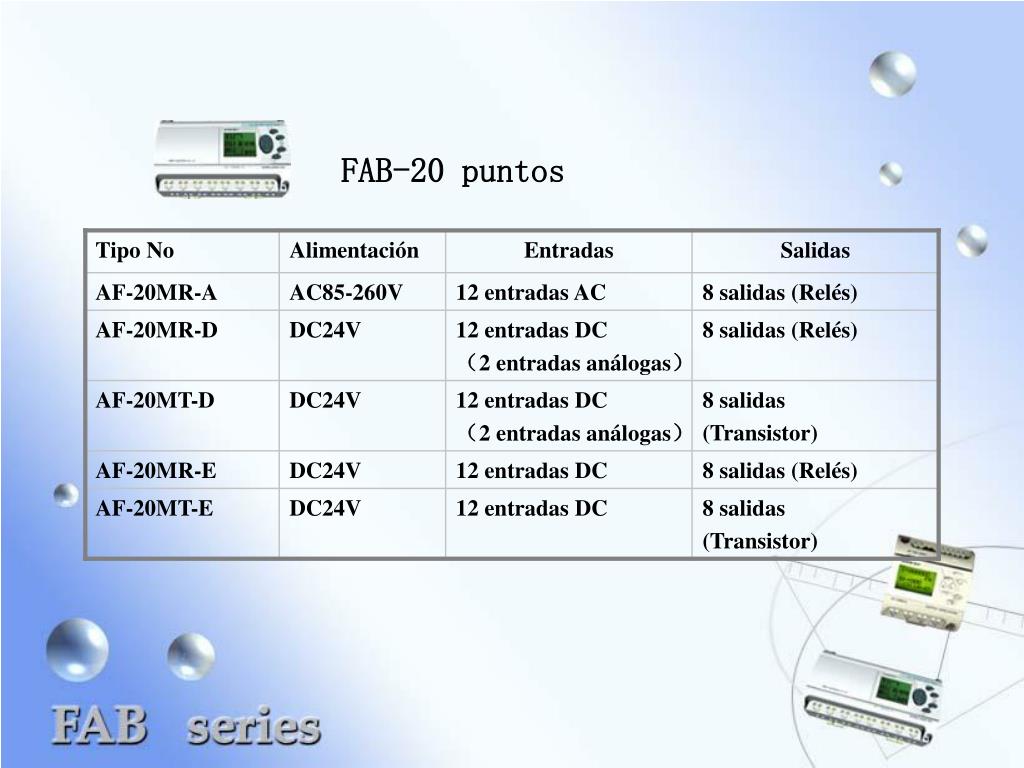

  4. FAB-20 puntos

  5. Panel LCD removible de programación. Cualidades de FAB Lenguaje de programación estructurado en bloques. Función Telefónica Implementación para programación, control y monitoreo en forma remota. Función de Voz

  6. Cualidades de FAB Funcionamiento en Red Transmisión de Señales Análogas Función de Reloj de tiempo real. Software de monitoreo y control :Fab-scada Software de programación Quick II gratis.

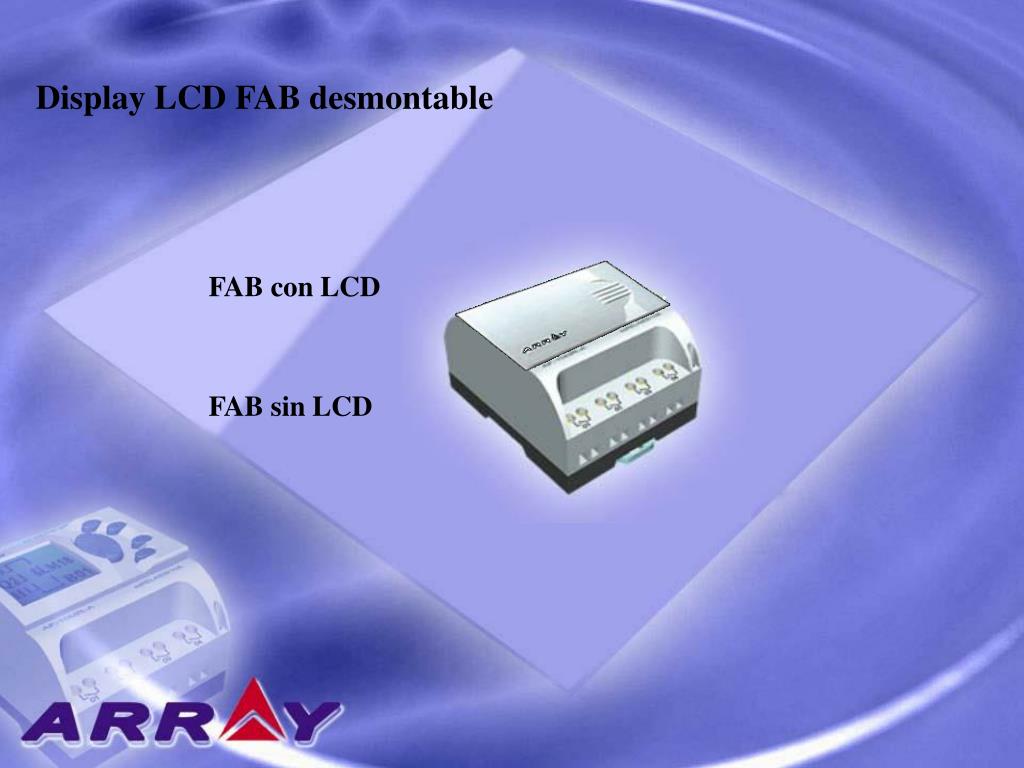

  7. Display LCD FAB desmontable FAB con LCD FAB sin LCD

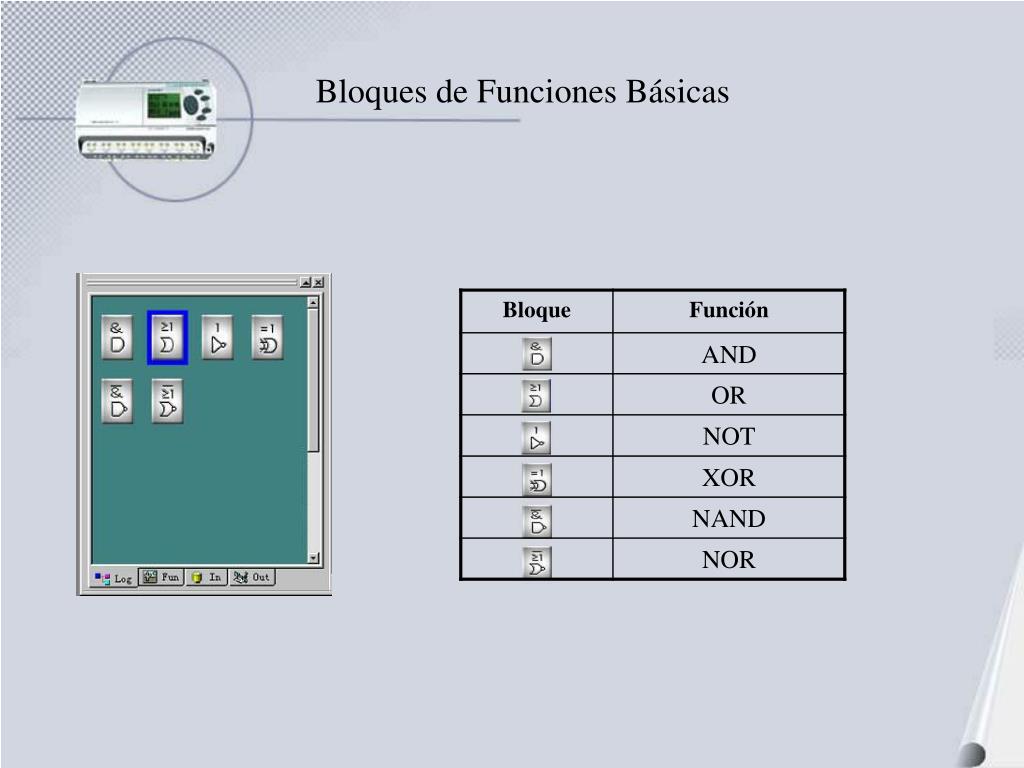

  8. Bloques de Funciones Básicas

  9. Bloques de Funciones Especiales

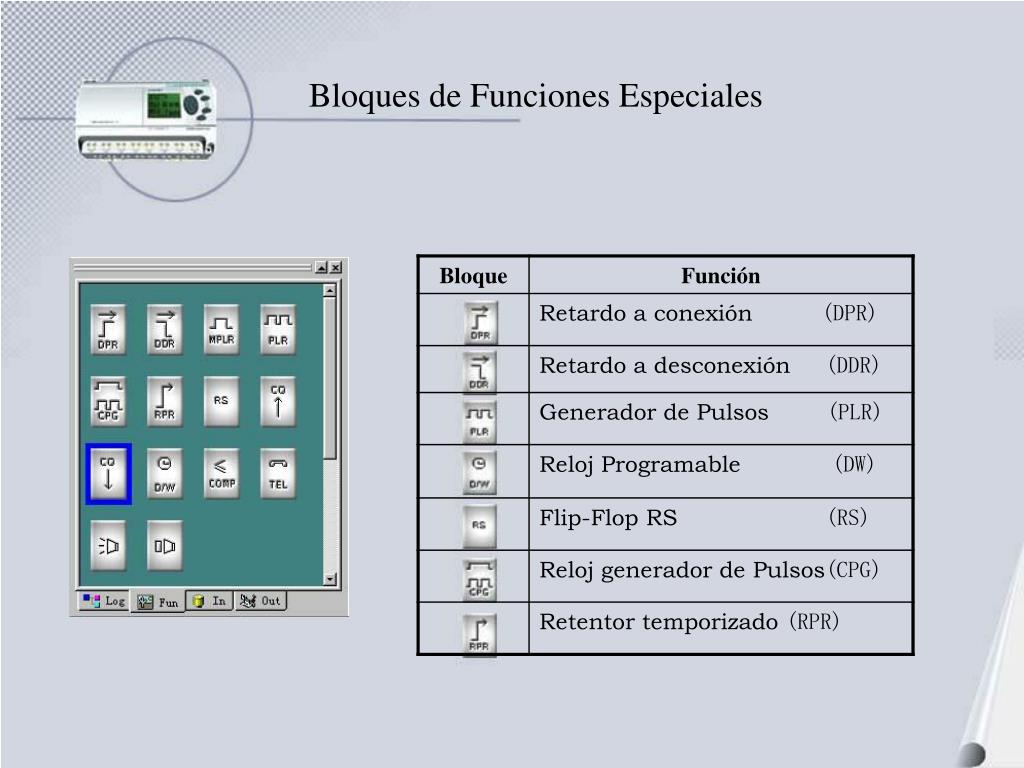

  10. Bloques de Funciones Especiales

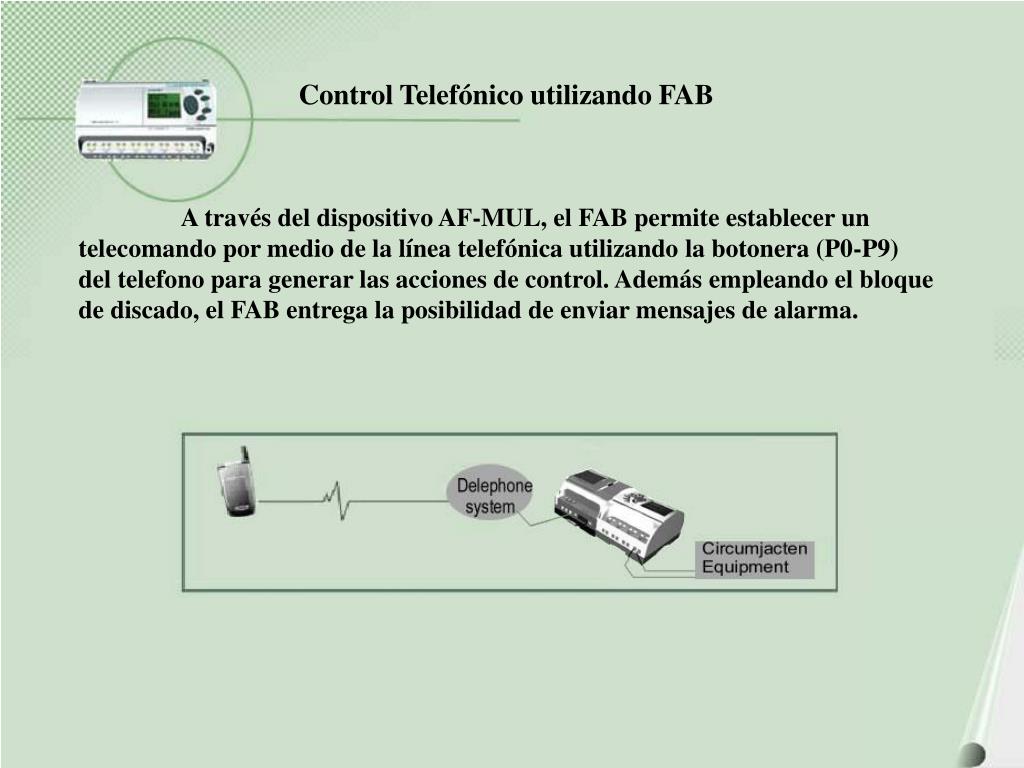

  11. Control Telefónico utilizando FAB A través del dispositivo AF-MUL, el FAB permite establecer un telecomando por medio de la línea telefónica utilizando la botonera (P0-P9) del telefono para generar las acciones de control. Además empleando el bloque de discado, el FAB entrega la posibilidad de enviar mensajes de alarma.

  12. Control Telefónico utilizando FAB Paso 1: Conectar el FAB a una línea telefónica directa. Paso 2: Establecer la comunicación con el FAB. Paso 3: Ingresar contraseña. Paso 4: Determinar la acción a ejecutar presionando botones P0 a P9, anteponiendo “*” En caso de activación de alarma, FAB ejecutará un llamado telefónico y entregará el mensaje correspondiente a la alarma activada.

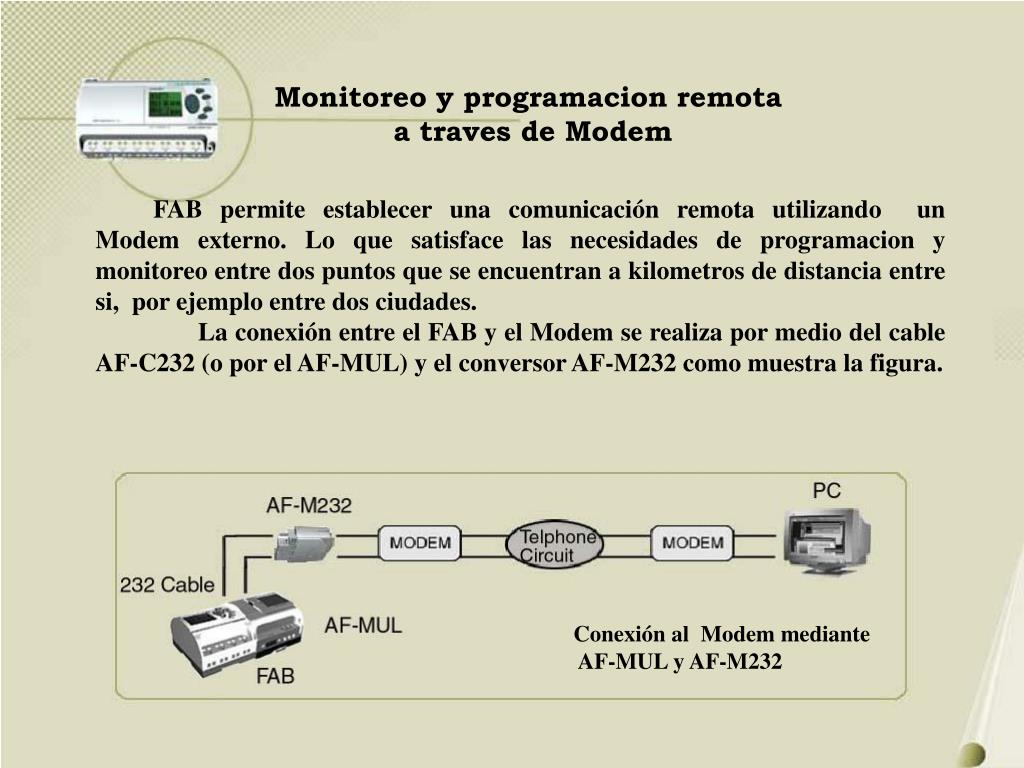

  13. Monitoreo y programacion remota a traves de Modem FAB permite establecer una comunicación remota utilizando un Modem externo. Lo que satisface las necesidades de programacion y monitoreo entre dos puntos que se encuentran a kilometros de distancia entre si, por ejemplo entre dos ciudades. La conexión entre el FAB y el Modem se realiza por medio del cable AF-C232 (o por el AF-MUL) y el conversor AF-M232 como muestra la figura. Conexión al Modem mediante AF-C232 y AF-M232

  14. Monitoreo y programacion remota a traves de Modem FAB permite establecer una comunicación remota utilizando un Modem externo. Lo que satisface las necesidades de programacion y monitoreo entre dos puntos que se encuentran a kilometros de distancia entre si, por ejemplo entre dos ciudades. La conexión entre el FAB y el Modem se realiza por medio del cable AF-C232 (o por el AF-MUL) y el conversor AF-M232 como muestra la figura. Conexión al Modem mediante AF-MUL y AF-M232

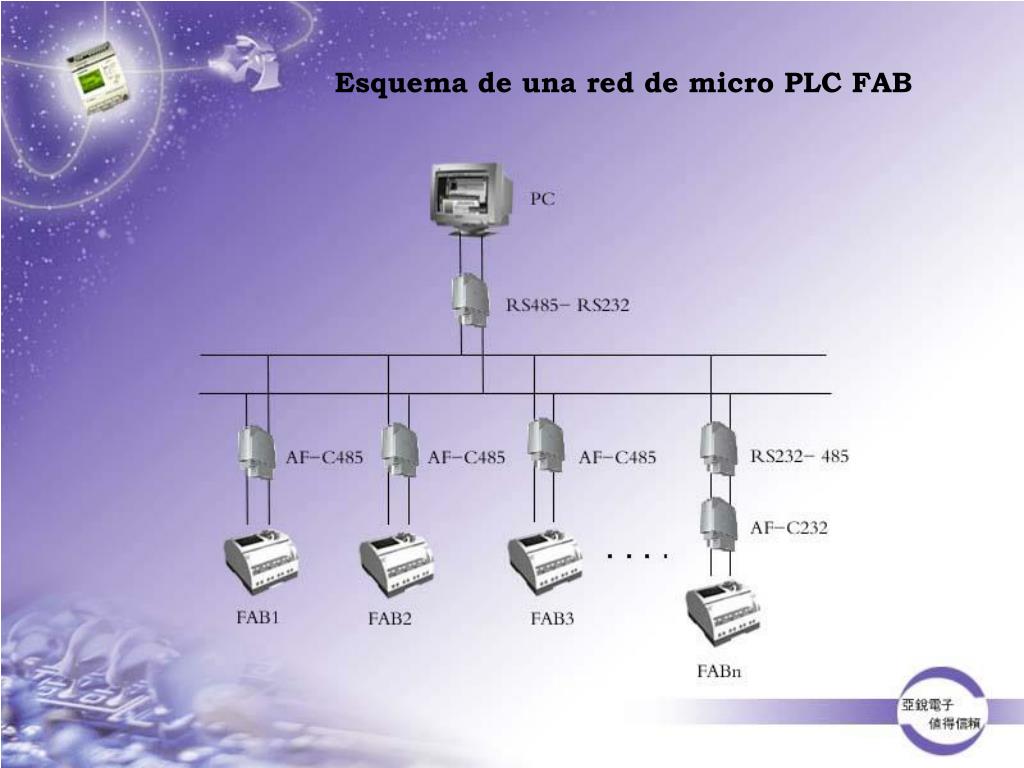

  15. Esquema de una red de micro PLC FAB

  16. Aplicaciones Tipicas

  17. FAB-ARRAY Y COMPETIDORES SIMILARES

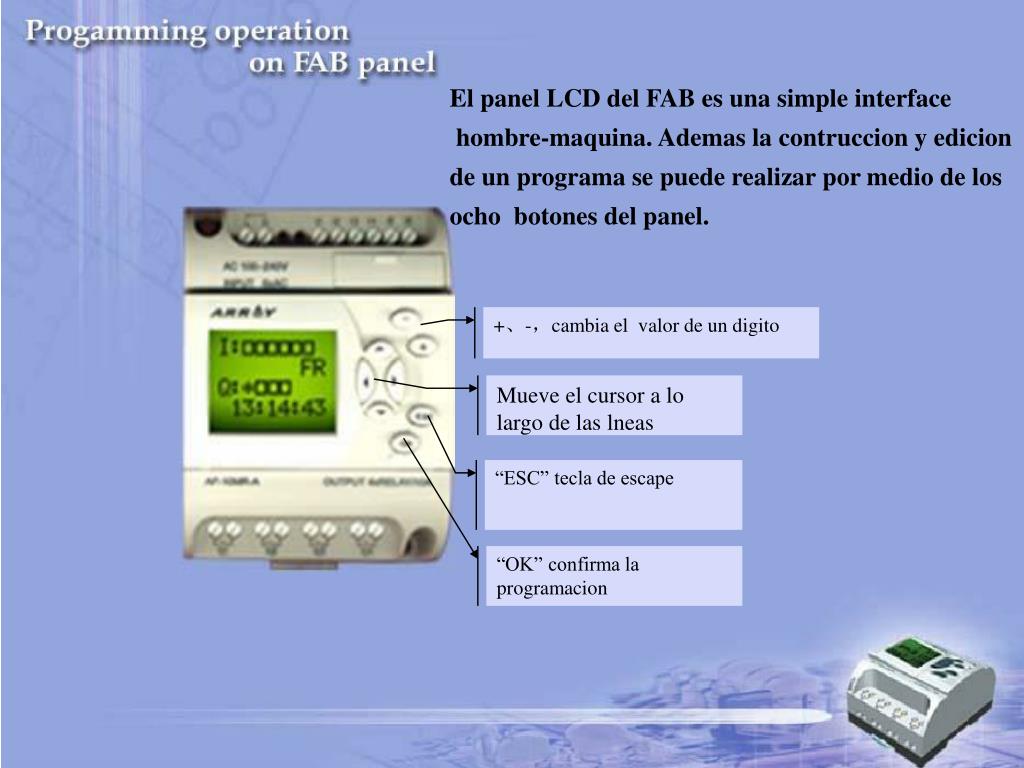

  18. El panel LCD del FAB es una simple interface hombre-maquina. Ademas la contruccion y edicion de un programa se puede realizar por medio de los ocho botones del panel. +、-,cambia el valor de un digito Mueve el cursor a lo largo de las lneas “ESC” tecla de escape “OK” confirma la programacion

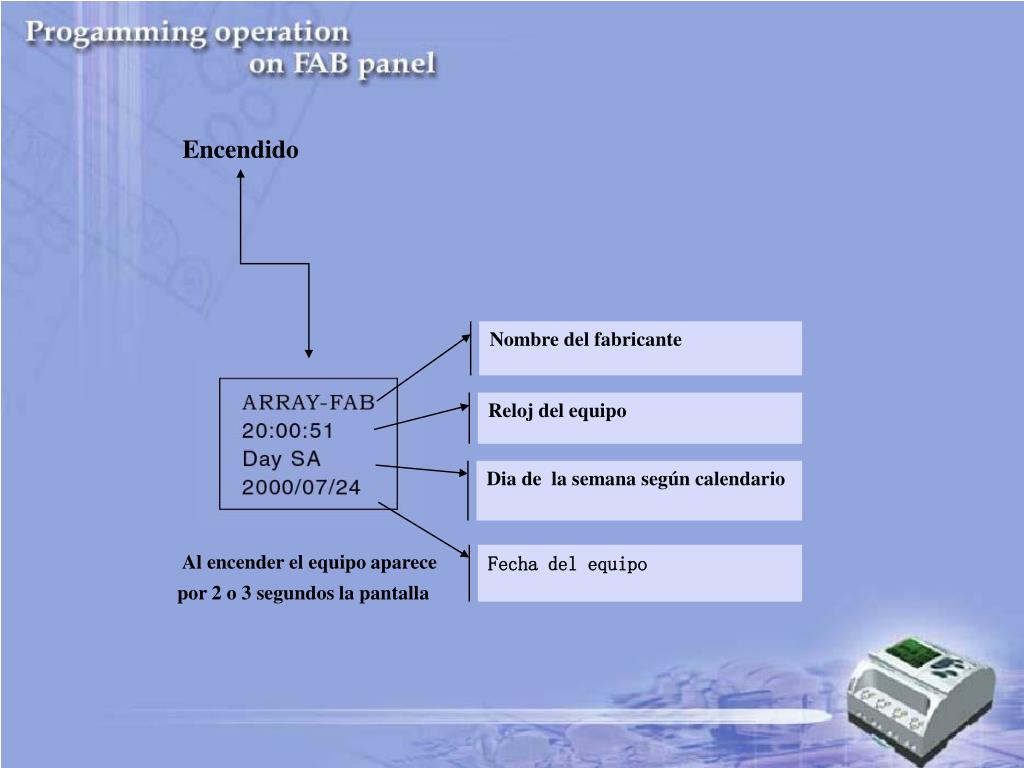

  19. Encendido Nombre del fabricante Reloj del equipo Dia de la semana según calendario Al encender el equipo aparece por 2 o 3 segundos la pantalla Fecha del equipo

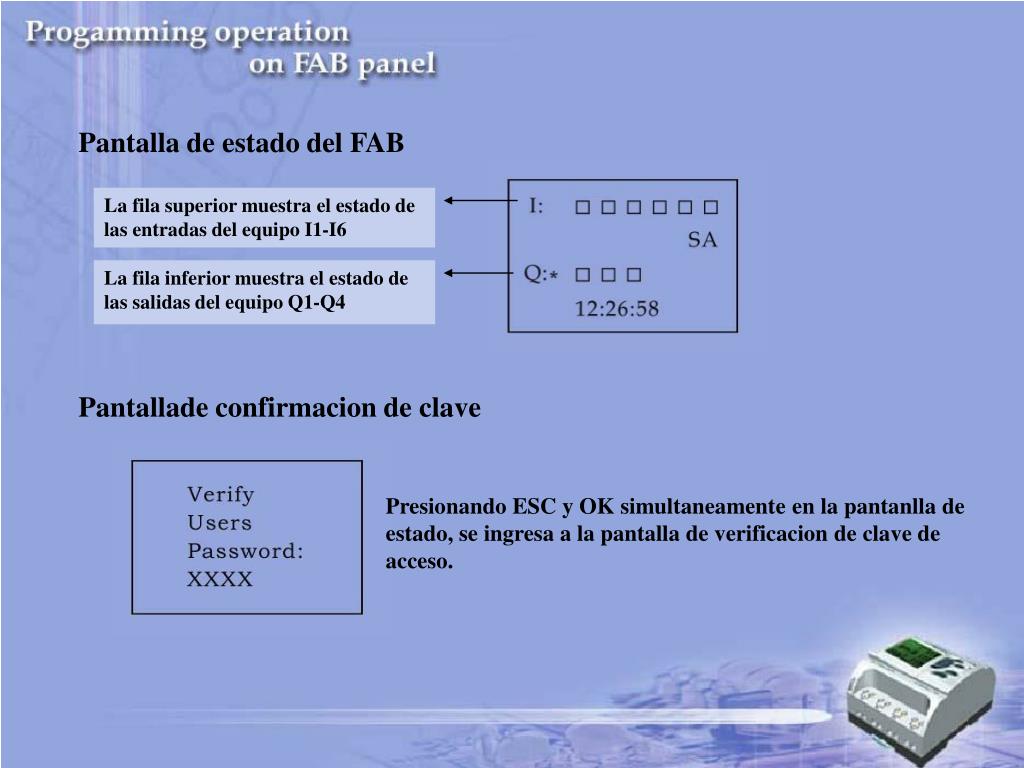

  20. Pantalla de estado del FAB La fila superior muestra el estado de las entradas del equipo I1-I6 La fila inferior muestra el estado de las salidas del equipo Q1-Q4 Pantallade confirmacion de clave Presionando ESC y OK simultaneamente en la pantanlla de estado, se ingresa a la pantalla de verificacion de clave de acceso.

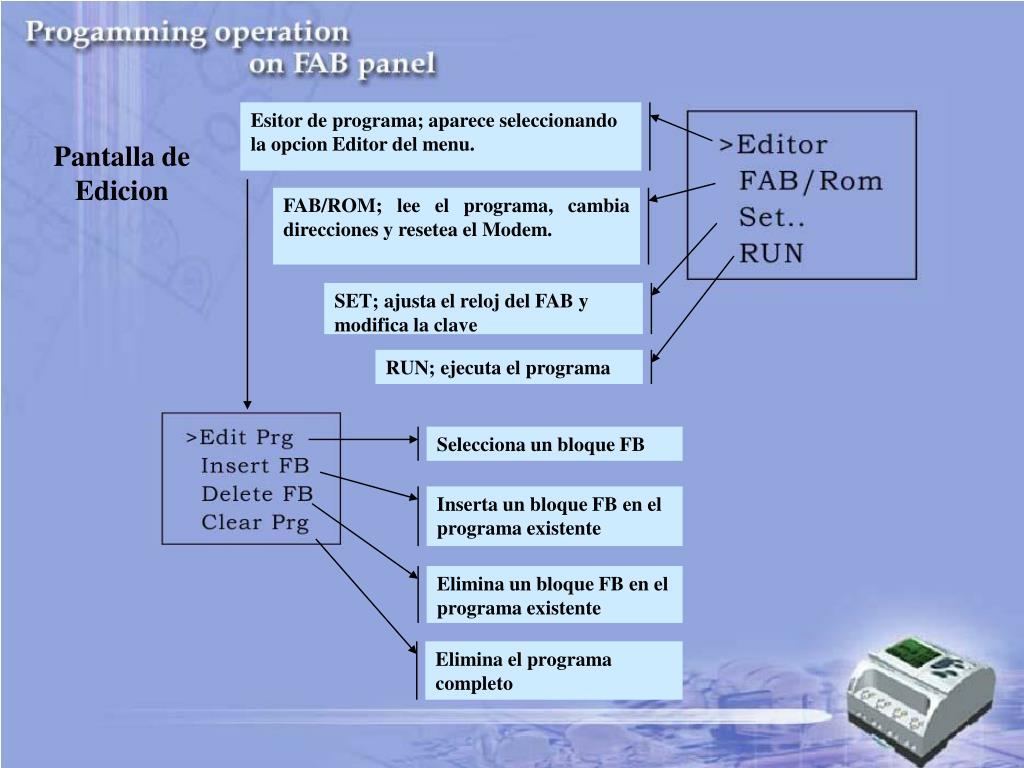

  21. Esitor de programa; aparece seleccionando la opcion Editor del menu. Pantalla de Edicion FAB/ROM; lee el programa, cambia direcciones y resetea el Modem. SET; ajusta el reloj del FAB y modifica la clave RUN; ejecuta el programa Selecciona un bloque FB Inserta un bloque FB en el programa existente Elimina un bloque FB en el programa existente Elimina el programa completo
