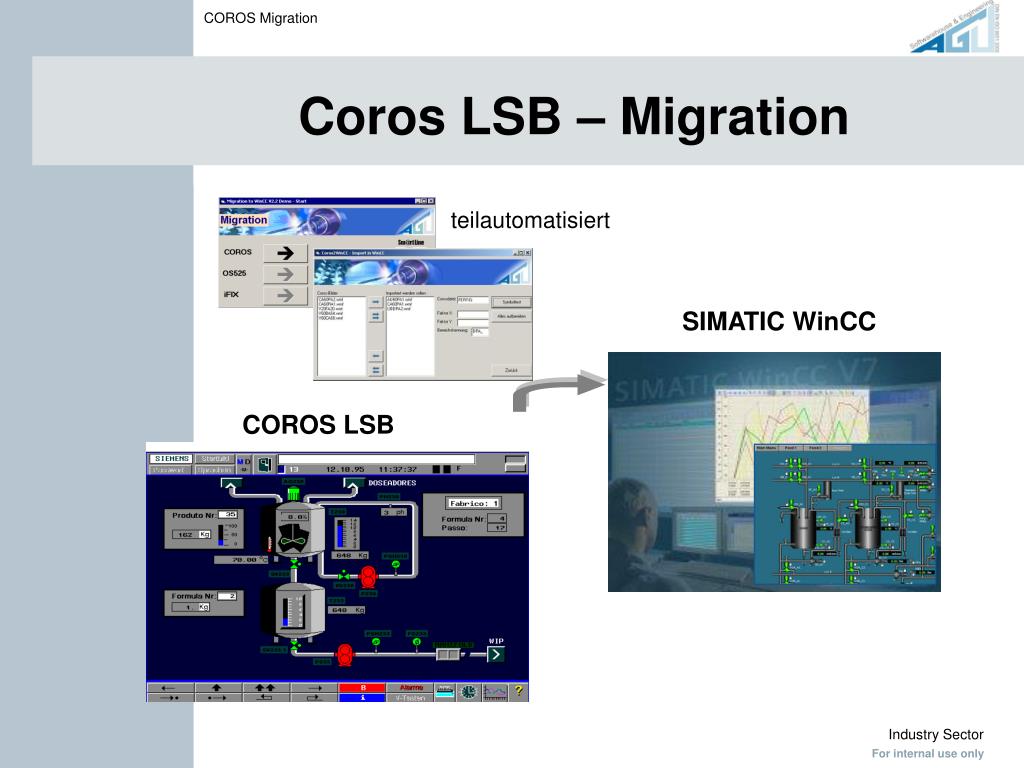

  1. Coros LSB – Migration teilautomatisiert SIMATIC WinCC COROS LSB

  2. Coros LSB Lösungsansätze Option 2: COROS OS und AS (auch schrittweise) Option 1: nur COROS OS Bussystem Bussystem S5-Systeme S7-Systeme

  3. Variablen Meldung Graphik Daten Dienste OSO Coros LSB : wesentliche Editoren .MAR .MLD .MWA .MWG .MFO .XAR .HGB .UEB .BLD .GBO .PBO .PTA .TAS .BAU .ZUS .SBB .OSV .S5L .MLD GRAF DAT MELD KOMED Complete project

  4. Variablen Meldung Graphik Daten Dienste OSO Coros LSB : wesentliche Editoren und deren Funktionen GRAF DAT KOMED Hintergrundbild: :HGB Meldungsarchiv: .MAR Messwertarchiv: .MWA Messwertgruppe: . MWG Indexarchiv: .XAR Übersicht: .UEB Grafikbild: .BLD Grafikbox: .GBO Meldeformat: MFO Prozessbox: .PBO Prozesstastensatz: .PTA Tastensatz.TAS Grafikbaustein: .BAU Zustandsanzeige: .ZUS Standardbildbaustein: .SBB Variablenhaushalt: .S5L MELD Meldezeile: .MLD Standardmeldebaustein: .SMB Projektdatei: .OSV Runtime: .OSO

  5. WinCC Variablen Variablen Meldungen Meldungen WinCC Variablen/Meldungen Umsetzungsgrad 100% • Erzeugung: Strukturvariablen • Erzeugung: Meldevariablen (PMC) • Erzeugung: normale Variablen • Erzeugung: Verbindungen zur S5 • Achtung: PMC Treiber erforderlich • Achtung: PMC S5 Programm Lösung: Export der Coros-LSB Daten (KOMED und MELD) und Konvertierung der Daten. Erzeugung einer Importdatei für WinCC

  6. Graphik WinCC Graphik Umsetzungsgrad 60% • Anlagenbilder [BLD] Task 1 WinCC • Bedienboxen [GBO] PDL Bilder baisieren auf WMF, PRN • Standardbildbausteine [SBB] (NEW) • Zustandsanzeigen [ZUS] (NEW) • LSB Scripte[AI-Kommandos,…]5% Task 2 • Lösung: • Export WMF/PRN Daten (BLD/GBO) von LSB • Erzeugung der Standardbildbausteine • Erzeugung der Zustandsanzeigen (Objekte) • Erzeugung der Standardbildes der Objekte • Migration der Bilder mit dem AGU Migration Tool SBB-Objekte Sripte Zustandsanzeige

  7. Graphik WinCC Graphik Umsetzungsgrad 100% • Neue Zustands-Objekte für die Migration • Fehlersymbole • Erläuterung: • Das Objektbild enthält zentral alle Zustandsanzeigen • Die Zustandsanzeigen können vom Anwender nachträglich neu gestaltet werden • Die Namensgebung im neuen Projekt entspricht der alten LSB Namensgebung • Das Migrationstool tauscht die Zustandsanzeigen aus und verbindet die Variablen

  8. DAT Daten WinCC Daten Handeingriffe • Indexarchive (Userarchive) • Kurvenanzeigen • Lösung: • Die Indexarchive müssen neu angelegt werden • Achtung: Das S5-Programm muss geändert werden • Die Kurvenarchive und Kurvenanzeigen müssen neu angelegt werden (geringer Zeitaufwand)

  9. Dienste OSO WinCC Projekt Handeingriffe • Projektaufbau (OSV and OSO) Aufgabe: In Coros LSB waren alle Dateien des Projektes in der OSV Datei zusammengefasst. Um die Leistungsfähigkeit von WinCC komplett nutzen zu können, ist es erforderlich, dass WinCC Projekt neu aufzubauen (Picture Tree Manager, OS-Editor, Rechner). Dabei können die Systemfunktionen wie Basic Process Control (BPC) genutzt werden.

  10. Vorteile Vorteile der automatischen Generierung • Die manuelle Nacharbeit ist wegen der automatischen Generierung gering • Ausrichtung des Bilder am Raster von WinCC. Erweiterungen leicht möglich. • Die importierten LSB Linien (Polylinie) werden durch richtige WinCC Linien ersetzt • Fehlerfreiheit bei der Variablenanbindung der Zustandsanzeigen und Bildbausteine • Die Inbetriebnahme der Graphikbild ist ohne großen Aufwand möglich • Der Austausch der LSB Station durch eine WinCC Station ist leicht möglich Das Migrationstool bietet die Möglichkeit, von einer Coros LSB Station leicht und sicher auf eine WinCC Station zu wechseln.

  11. Migrationstool AGU Migrationstool • Coros LSB • OS525 • iFix

  12. WinCC Ergebnis Coros LSB WinCC Referenzen (Beispiel) • Chempark Leverkusen • 160 Anlagenbilder • 14 * S5*155U Steuerungen • 9 Coros LSB Stationen • 120.000 Vaiablen

  13. Vielen Dank ! www.agu.de Name: Harry Voges Firma: AGU GmbH Addresse: Von Ketteler Str.1 51371 Leverkusen Tel.: +49 (214) 8686011 E-Mail: Voges@agu.de
