  1. “Op-Amp”Operational Amplifier • Non Inverting Amplifier • Inverting Amplifier • Adder • (and Subtractor using an Inverter) • Differential Amplifier • Integrator • Differentiator Op-Amp name derives from early usage of these elements in performing mathematical operations in analog computers.

  2. Three Ways to Examine Op-Amp Behavior • Consider as an Ideal Op-Amp Component • Consider as a Feedback Model and Examine Behavior • Perform Conventional Circuit Analysis

  3. VE = VIN+ - VIN- VOUT = a * VE VIN- VIN+

  4. Ideal Op-Amp Model VE = VIN+ - VIN- VOUT = a * VE

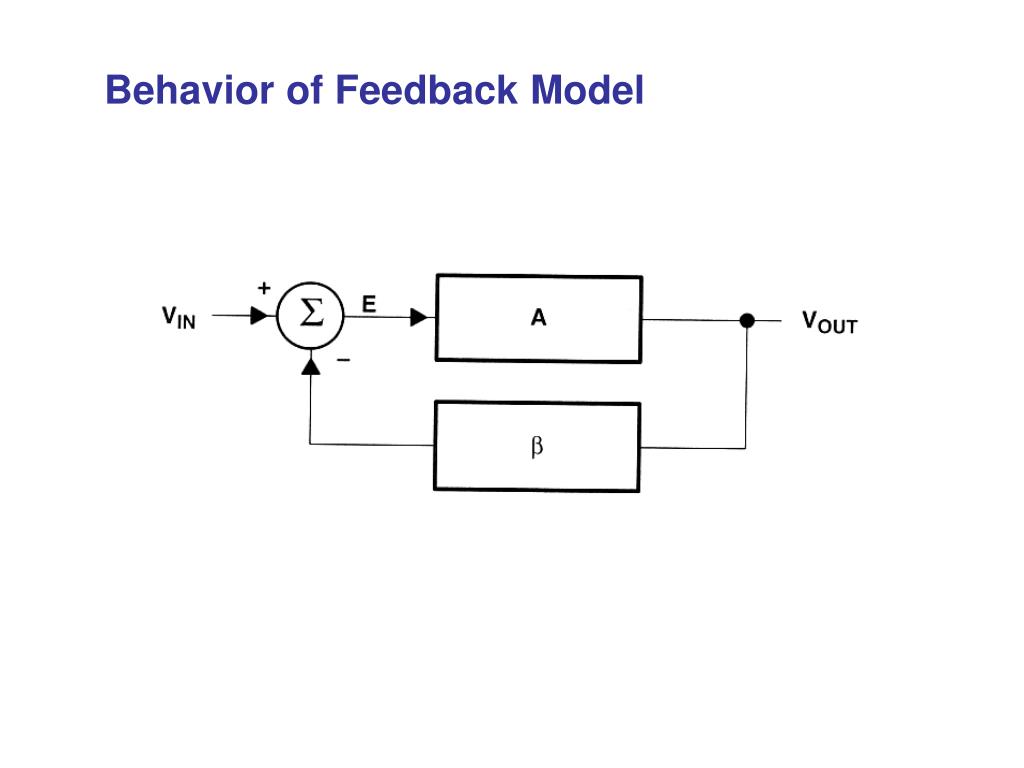

  5. Behavior of Feedback Model

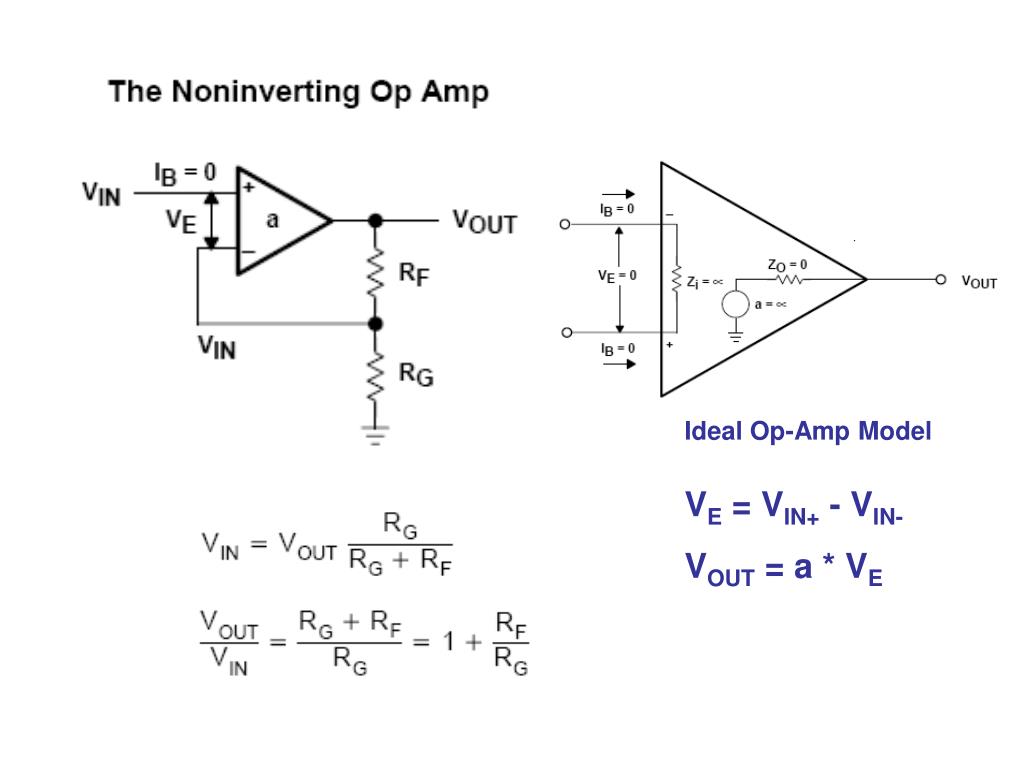

  6. Behavior of Feedback Model of Non Inverting Amplifier

  7. Behavior of Feedback Model

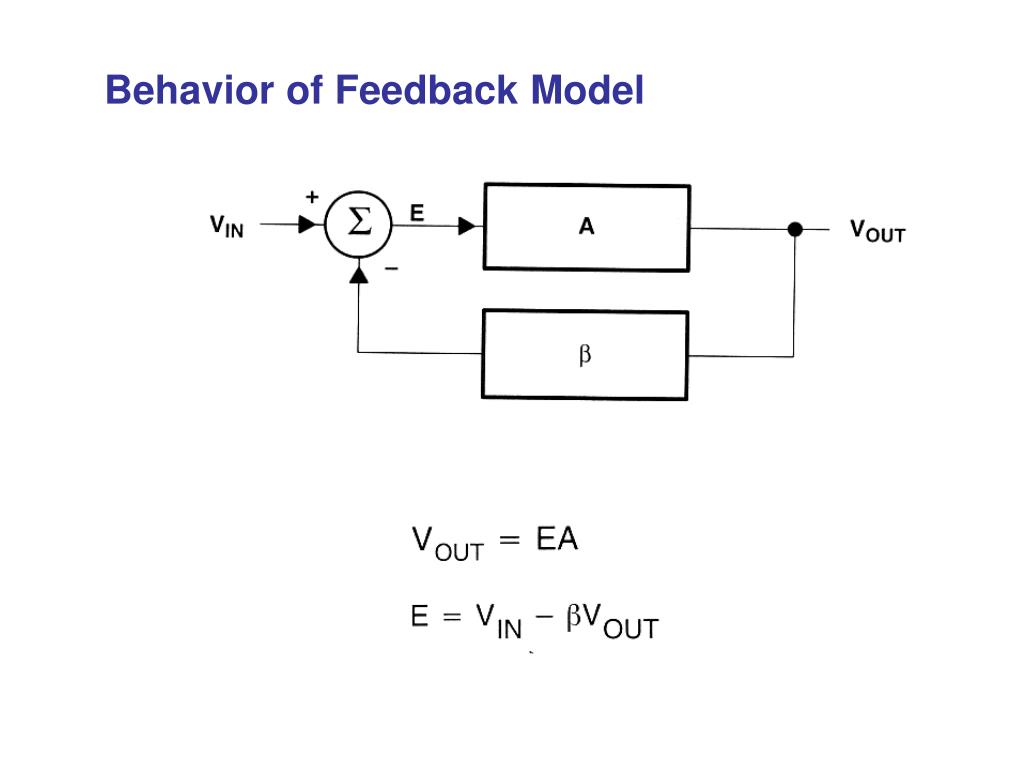

  8. Behavior of Feedback Model

  9. Behavior of Feedback Model

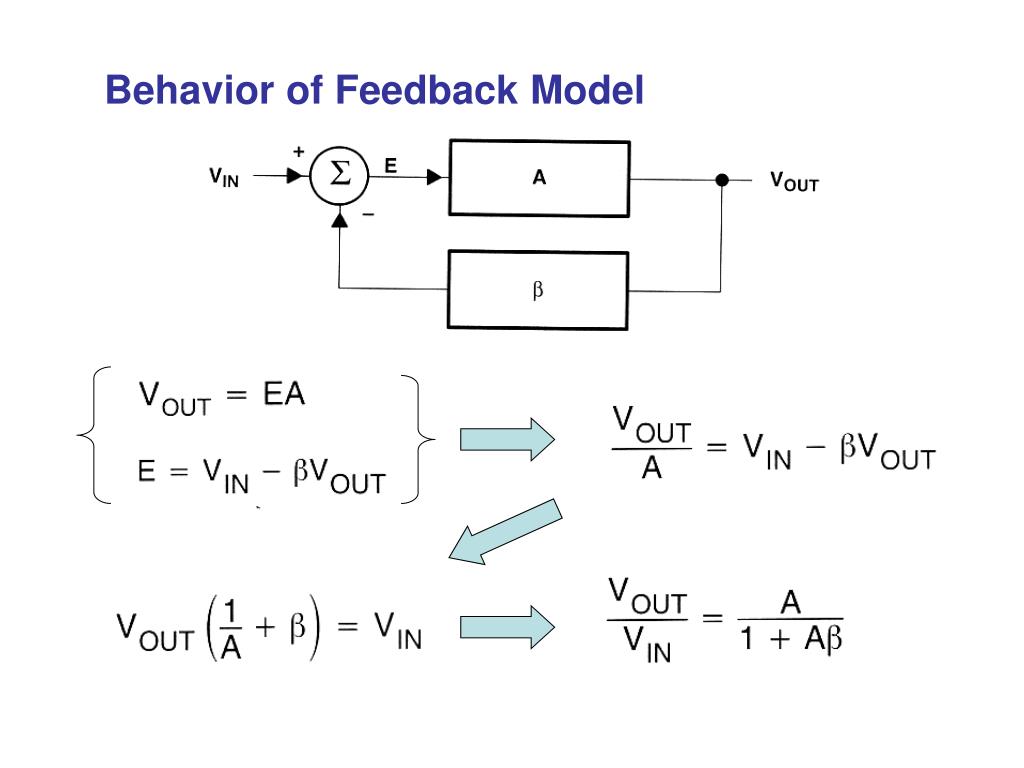

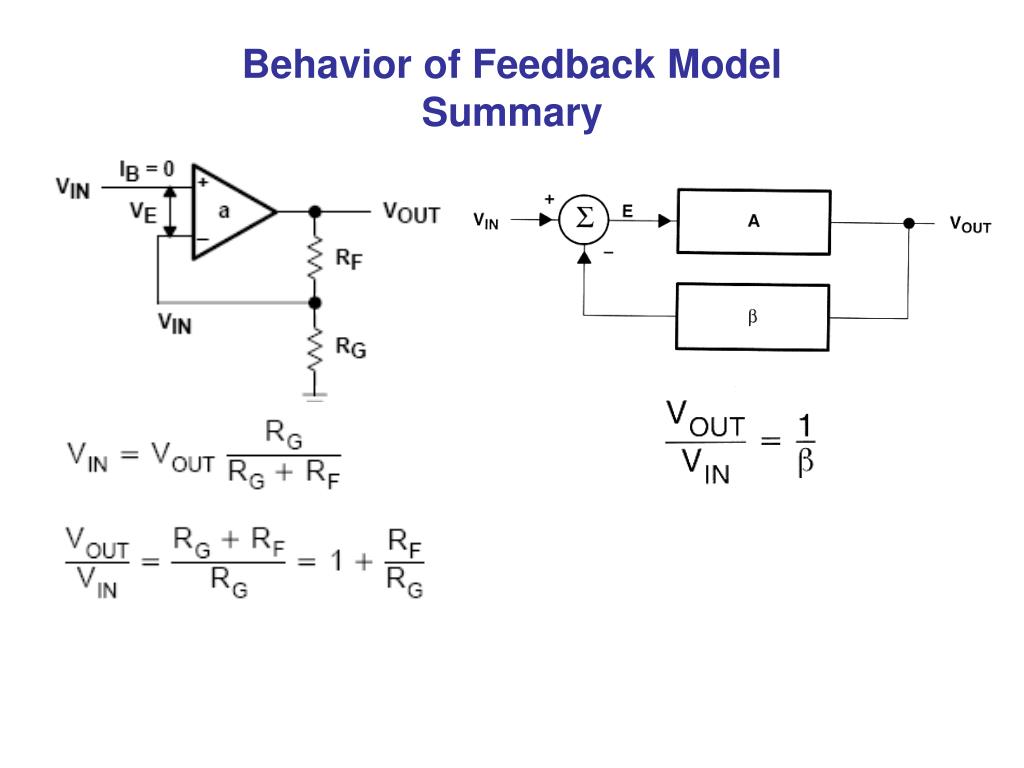

  10. Behavior of Feedback Model Summary

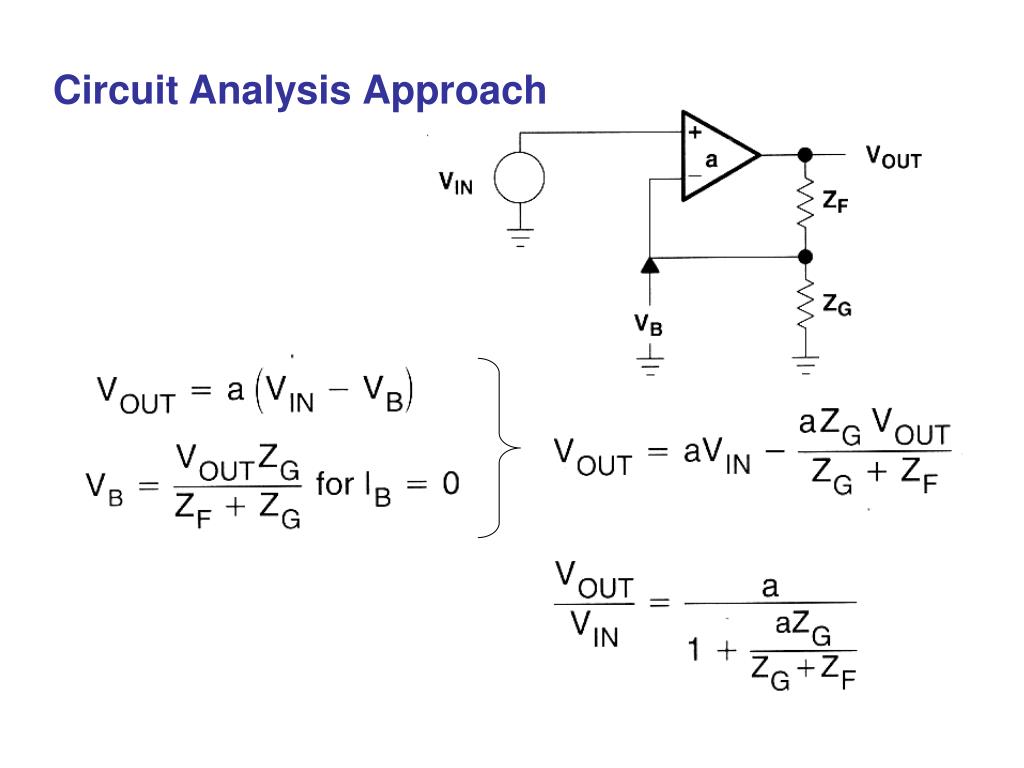

  11. Circuit Analysis Approach

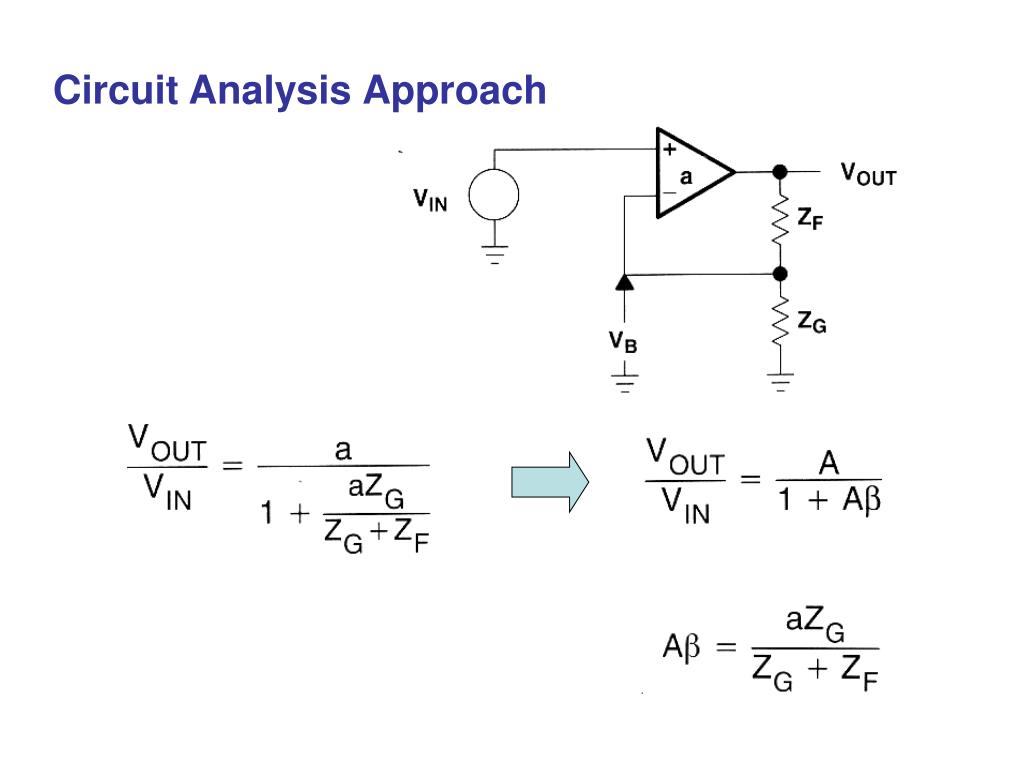

  12. Circuit Analysis Approach

  13. “Op-Amp”Operational Amplifier • Non Inverting Amplifier • Inverting Amplifier • Adder • (and Subtractor using an Inverter) • Differential Amplifier • Integrator • Differentiator Op-Amp name derives from early usage of these elements in performing mathematical operations in analog computers.
