  1. SCI (Serial Communication Interface) Tsinghua Motorola MCU and DSP Application Center 2002.2.26

  2. 异步串行通信接口SCI 功能 • 标准NRZ格式 • 全双工操作，发送器和接收器分别有独立的允许位 • 软件预置32种波特率之一 • 软件选择数据字长（每字8或9个bit） • SCI可用中断驱动，有四个分立的中断条件

  3. RS-232C接口信号

  4. NRZ数据格式 • NRZ数据格式的基本特点为： • 高电平为逻辑1，低电平为逻辑0 • 发送/接收数据空闲时为高电平 • 发送/接收数据的第一位是起始位（逻辑0） • 发送/接收数据从低位开始 • 数据串的最后一位是停止位（逻辑1）

  5. 波特率寄存器SCBR SCP1－SCP0位是分频预选择，对应内部处理时钟的1，3，4，13分频；SCR2－SCR0位是分频选择，对应预分频输出的1，2，4，8，16，32，64，128分频。 波特率=Fbus/（64×PD×BD） Fbus为微控制器内部总线时钟，PD为预分频值，BD为分频值

  6. 分频因子

  7. 串行通讯控制寄存器1 （SCC1） • LOOPS：循环模式选择位，当置位时，选择循环模式。 • ENSCI：当置位该位时，允许SCI。 • TXINV：当置位该位时，发送输出为反码。 • M：字符长度选择，置位时为9位，清零时为8位。 • WAKE：唤醒条件选择，1=地址唤醒；0=空闲线唤醒。 • ILTY：空闲线方式选择，1＝从停止位开始计数；0＝从起始位开始计数。 • PEN：奇偶校验允许位，置位时允许奇偶校验。 • PTY：校验类型选择，1＝奇校验；0＝偶校验。

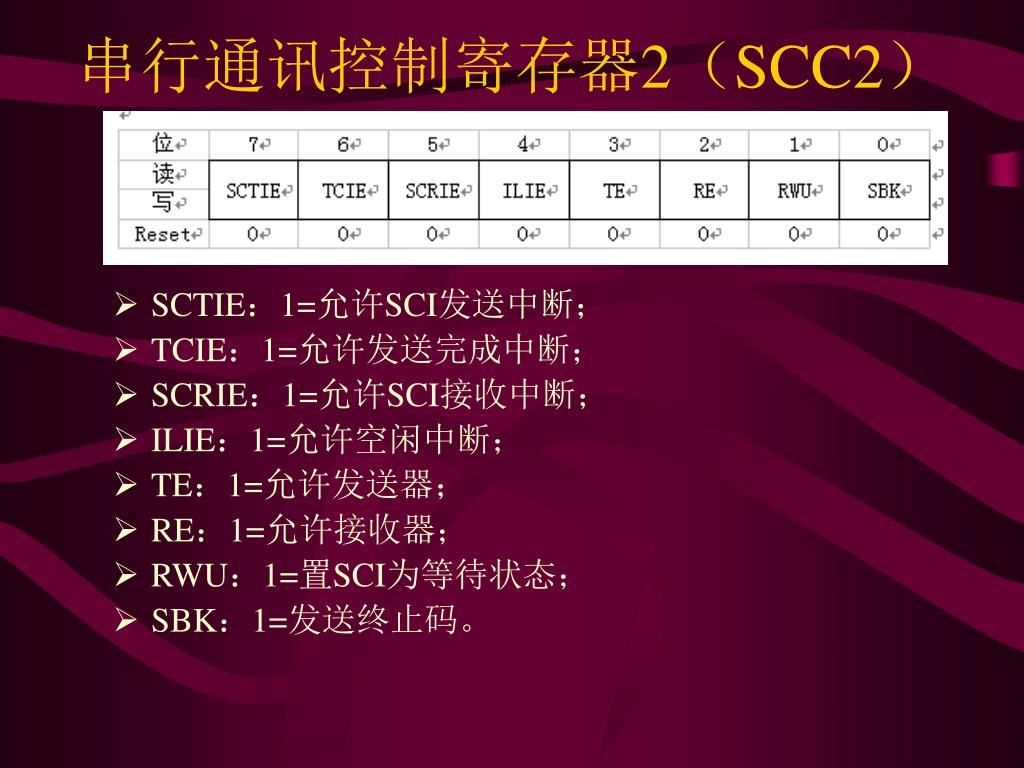

  8. 串行通讯控制寄存器2（SCC2） • SCTIE：1=允许SCI发送中断； • TCIE：1=允许发送完成中断； • SCRIE：1=允许SCI接收中断； • ILIE：1=允许空闲中断； • TE：1=允许发送器； • RE：1=允许接收器； • RWU：1=置SCI为等待状态； • SBK：1=发送终止码。

  9. SCI范例 *SCI初始化LDA #%01000000 ;设置SCI控制字SC1 STA SCC1 LDA #%00001100 ;设置SCI控制字SC2 STA SCC2 LDA #%00000000 ;设置SCI控制字SC3 STA SCC3 LDA #$02 ;设置波特率STA BAUD *SCI读取数据GETDATA: BRCLR b_SCRF,SCS1,GETDATA ;查询SCI是否读入数据LDA SCDR ;保存数据RTS ;返回主程序 *SCI传送数据SENDATA: BRCLR b_SCTE,SCS1,SENDATA ;查询是否输出数据STA SCDR ;传送数据RTS ;返回主程序
