  1. ជំពូកទី៤WAN Technology srnpisey@gmail.com

  2. ១ តើអ្វីទៅជាWAN • WAN ការអោយនិយមន័យពីប្រភេទ • The book Definition WAN គឹជាNetwork មួយដែលវាមានទំហំធំ ដូចជាតំបន់ភូមិសាស្រ្ត ទ្វីប និងតភ្ជាប់គ្នាពេសពេញពិភពលោក ដែលជាទូទៅសំដៅទៅលើការតភ្ជាប់ LAN ជាច្រើន។ • The Practical Definition ​WAN​ គឺដែលអាចអោយមានការចរាចរណ៍នៅ Public Network or Commercial Carrier បាន​ដោយប្រើបា្រស់នៅ WAN Technology. • WAN ដំណើរការលើ ៣ស្រទាប់នៃOSI Model • Physical layer • Data Link Layer • Network Layer

  3. WAN Connection Type • យើងអាចធ្វើការតភ្ជាប់់ WAN បានតាម ៣ របៀបផ្សេងៗគ្នា។ • Point-to-Point technologies • Circuit-switched technologies • Packet-switched technologies

  4. Point-to-Point • Point-to-Point(ជាទូទៅគេហៅវាថាជា Dedicated រឺក៍ leased Line) វាជាគឺជា Technology មួយដែលយើងទិញពី​ Service Provider ដោយផ្ទាល់ដោយមិនមានការចែករំលេកគ្នាប្រើឡើយ ហើយវាធានានៅ Bandwidth​ពី​ទីតាំង​ដែលយើងទិញទៅទីតាំដែលយើងឈរនៅ។ហើយតំលៃវាត្រូវបានគិតទៅលើប្រវែងនិងចំនួន Bandwidth​ដែលបានផ្តល់អោយ។ • ជាទូទៅ Point-to-Point ទាមទា No call-setup​ហើយ Connection ​គឺ On ​ជានិច្ចដូចនេះហើយទាមទាអោយមាន T1 និង T3 Lines.

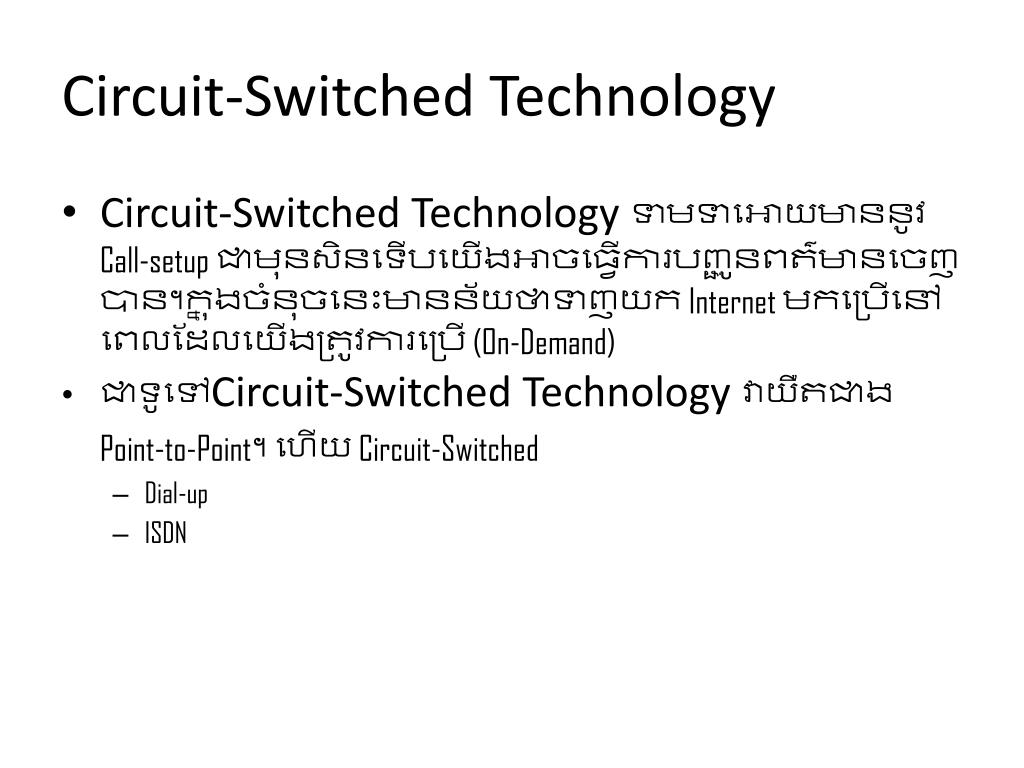

  5. Circuit-Switched Technology • Circuit-Switched Technology ទាមទាអោយមាន​នូវ Call-setup ជាមុនសិនទើបយើងអាចធ្វើការបញ្ជូនពត៌មានចេញបាន។ក្នុងចំនុចនេះមានន័យថាទាញយក Internet មកប្រើនៅពេលដែលយើងត្រូវការប្រើ (On-Demand) • ជាទូទៅCircuit-Switched Technologyវាយឺតជាង Point-to-Point។ ហើយ Circuit-Switched • Dial-up • ISDN

  6. Packet-Switch Technology • Packet-Switch Technology ​វាមានលក្ខណៈពេញនិយមណាស់សំរាប់ការជួយ Share នូវ Bandwidth ប្រើប្រាស់រួមគ្នារវាងអ្នកជាវច្រើន។ ទោះជាយ៉ាងណា Bandwidth គឺមិនបានធានាបានប្រើប្រាស់ពេញទេប៉ុន្តែវានិងខំបំពេញអោយអស់ពីសម្ថភាពដើម្បីបំពេញអោយតំបន់នោះ។ ដូចនេះហើយ Packet-Switch Technology គឺមិនអាចផ្តល់អោយនៅការតភ្ជាប់តាមតំរូវការបានទេ។ហើយវាមានតំលៃថោកជាងបើប្រៀបធៀបទៅនិង Point-to-Point Lines. • Packet-Switch Technology មាន • Frame-Relay • X.25

  7. Packet Switching (con)

  8. Common WAN Terms • នៅក្នុងការតភ្ជាប់ WAN មានឧបករណ៍ច្រើនណាស់សំរាប់តភ្ជាប់ហើយឧបករណ៍ដែលអ្នកប្រើប្រាស់ទិញទៅតនៅតាមផ្ទះនោះត្រូវបានគេសំដៅទៅលើ( Customer Premise Equipment (CPE)) • ខាងក្រោមនេះគឺជាកាតWAN តូចមួយ

  9. Common WAN Terms​ (con) • CSU/DSU (Channelized Service Unit/Data Service Unit)វាជាឧបករណ៍ដែលទទួល Signal ពី​ T1 or T3 technology. បន្ទាប់មក CSU/DSU បំលែង Signal ដែល ទទួលបានពី​ T1 or T3 ដើម្បីប្រើជាមួយ Ethernet (LAN Technology ) • Demarc(short for demarcation)​សំដៅទៅការទទួលខុសត្រូវទៅលើការផ្តល់ Service។​ • រាល់ឧបករណ៍របស់ Costumer វាគឺជាអ្នកធានានូវការខូចខាតនានា • Demarcគឺជា Patch-panel ដែលមានយ៉ាងហោច 2port ទៅ​4 port

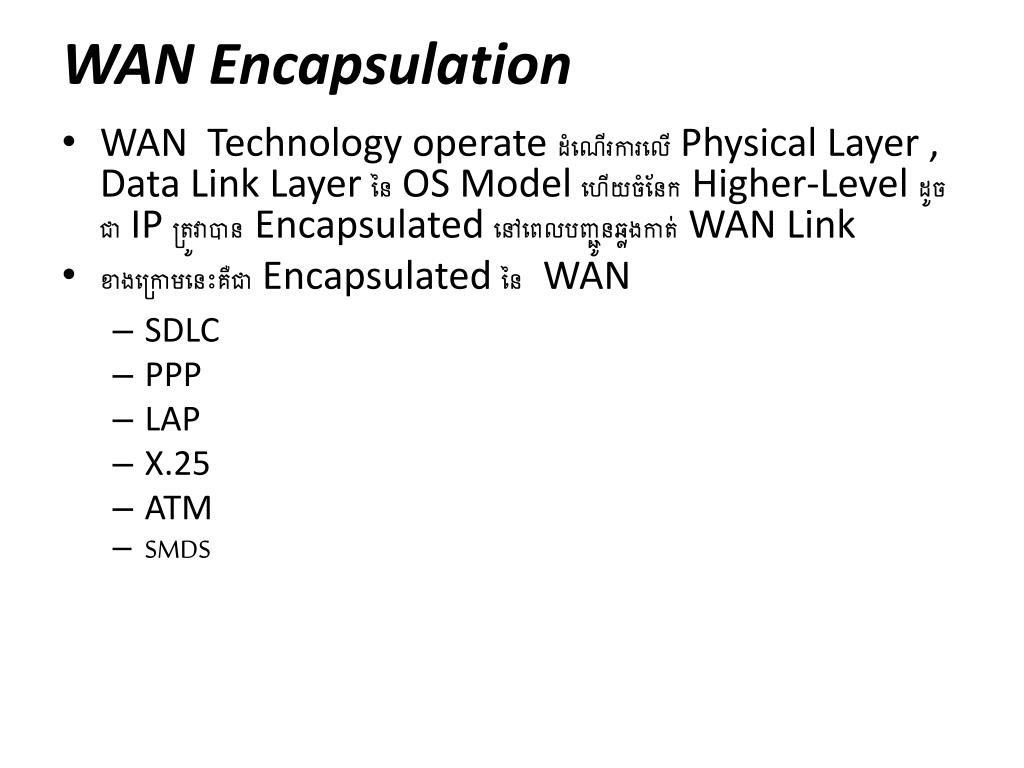

  10. WAN Encapsulation • WAN Technology operate ​ដំណើរការលើ Physical Layer , Data Link Layer នៃ OS Model ហើយចំនែក Higher-Level ដូចជា IP ត្រូវាបាន Encapsulated នៅពេលបញ្ជូនឆ្លងកាត់​ WAN Link • ខាងក្រោមនេះគឺជា Encapsulated នៃ WAN • SDLC • PPP • LAP • X.25 • ATM • SMDS

  11. WAN Virtual Circuits • Virtual Circuits គឹជា Logical Circuits ដែលបង្កើតឡើងដើម្បីទុកចិត្តទៅលើការបញ្ជូនData រវាងNetwork Devices ទៅវិញទៅមក។ • Virtual Circuit មាន 2 ប្រភេទ • switched virtual circuits (SVCs) • permanent virtual circuits (PVCs).

  12. WAN Virtual Circuits​(con) • SVC គឺជាVirtual Circuit ដែលត្រូវបានបង្កើតឡើងជាស្វ័យប្រវត្តិតាមតំវូវការហើយផ្តាច់ទៅវិញនៅពេលការ Transmission ត្រូវបានបញ្ជប់។ • SVC ចែកចេញជាបីផ្នែកក្នុងការបង្កើតការទាក់ទងគ្នា -Establishment -Data Transfer -Circuit-termination

  13. WAN Virtual Circuits (con) • PVC គឺជាvirtual circuit ដែលត្រូវបានបង្កើតឡើងជាអចិន្ទន្រ្តៃក្នុងនោះមាននៅក្នុង Node មួយ គឺ Data Transfer។ • PVC ប្រើនៅពេលដែល Data ត្រូវបានបញ្ជូនឥត ឈប់ឈររវាង Devices ទាំងឡាយ • PVC ត្រូវបាន Configure ដោយ Service Provider នៅពេលណាដែលមានការ Order new Service or add more.

  14. WAN Dialup Service • Dialupគឺនិយាយពីការភា្ជប់Internet ពី WAN ដោយធ្វើការភា្ជប់នៅConnection ជាមុនសិនមុន​និងចាប់ផ្តើមបញ្ជូនData ជាទូទៅវាមានតំលៃសមរម្យ។ • Dialup មានពីប្រភេទ • Dial on-demand routing (DDR) • Dial Backup

  15. WAN Dialup Service (con) • Dial-on-demand Routing គឺជាបច្ចេកទេសមួយដែលនៅពេលយើងConfigure Router វាបានបញ្ជូលលក្ខណៈពិសេសមួយទៅអោយវា​អាចភ្ជាប់និង Switch Circuit នៅពេលត្រូវការបញ្ជូនData។ • Dial Backup គឺប្រើនៅពេលដែល​DDR វាមានការដាច់ Connection។ Router វានិងត្រួតពិនិត្យមើលបើមាន​ Failure is Detect នៅលើ Primary Circuit ពេលនោះ Dial Backup វានិងចាប់ផ្តើមដោយស្វ័យប្រវត្តិ ហើយវានិងផ្តាច់ទៅវិញនៅពេលដែល Primary Circuit ធ្វើការជួសជុលរួច។

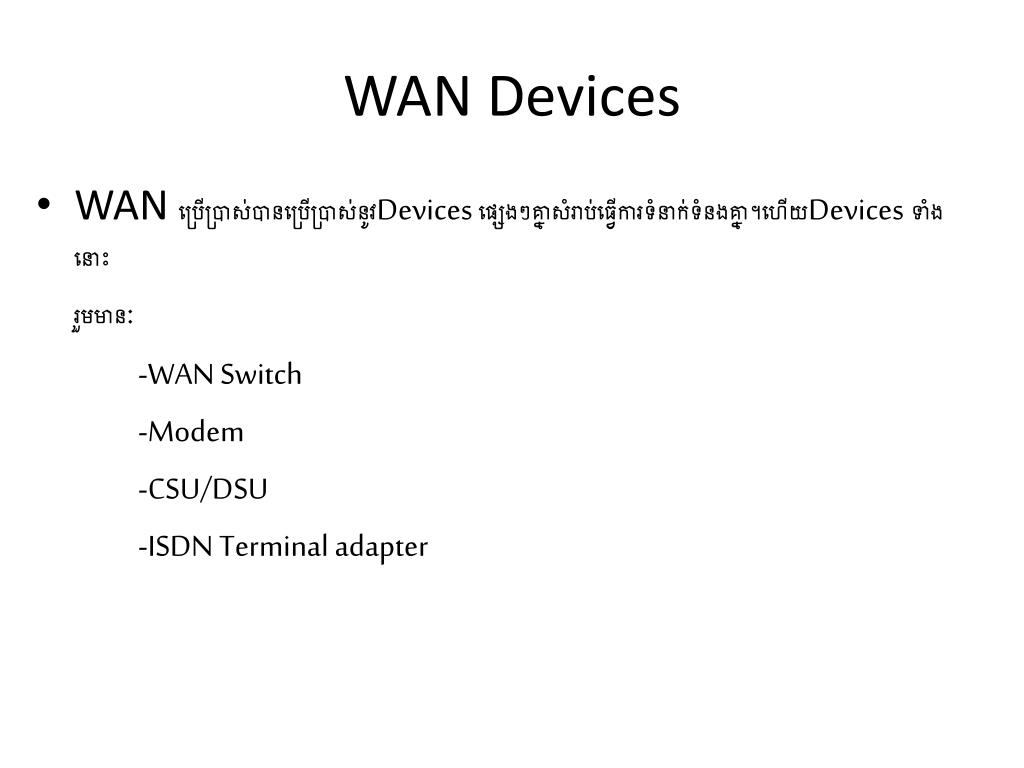

  16. WAN Devices • WAN ប្រើប្រាស់បានប្រើប្រាស់នូវDevices ផ្សេងៗគ្នាសំរាប់ធ្វើការទំនាក់ទំនងគ្នា។ហើយDevices ទាំងនោះ រួមមាន: -WAN Switch -Modem -CSU/DSU -ISDN Terminal adapter

  17. WAN Switch • WAN switch រឺជា internetworking devices ដែលមានច្រើនports៕ • Protocol ដែលប្រើសំរាប់ Frame Delay SMDS , X.25 ដំណើរការនូវស្រទាប់ទី២ data link layer នៃ OSI model

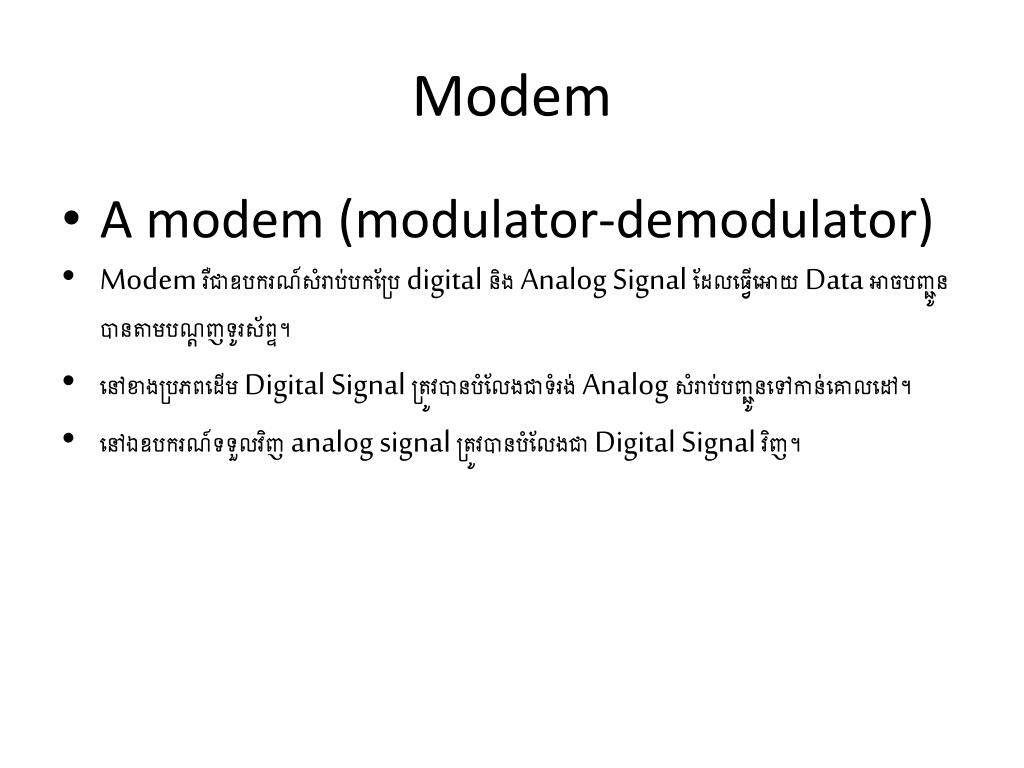

  18. Modem • A modem (modulator-demodulator) • Modem រឺជាឧបករណ៍សំរាប់បកប្រែ digital និង Analog Signal ដែលធ្វើអោយ Data អាចបញ្ជូនបានតាមបណ្តញទូរស័ព្ទ។ • នៅខាងប្រភពដើម Digital Signal ត្រូវបានបំលែងជាទំរង់ Analog សំរាប់បញ្ជូនទៅកាន់គោលដៅ។ • នៅឯឧបករណ៍ទទួលវិញ analog signal ត្រូវបានបំលែងជា Digital Signal វិញ។

  19. Example image

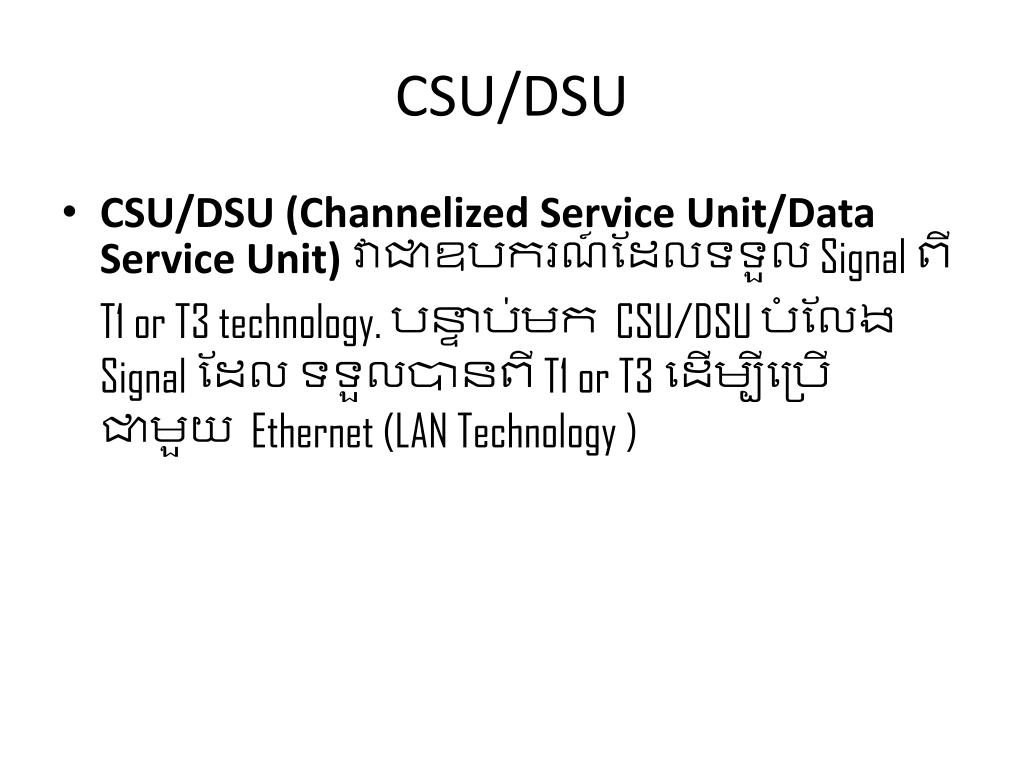

  20. CSU/DSU • CSU/DSU (Channelized Service Unit/Data Service Unit)វាជាឧបករណ៍ដែលទទួល Signal ពី​ T1 or T3 technology. បន្ទាប់មក CSU/DSU បំលែង Signal ដែល ទទួលបានពី​ T1 or T3 ដើម្បីប្រើជាមួយ Ethernet (LAN Technology )

  21. Example of CSU/DSU

  22. ISDN Terminator Adapter • Integrated Services Digital Network (ISDN) វាជាDevice ដែលមានបញ្ជូលនូវ​​​​digital telephony ហើយនិង data transport service ដែលផ្តល់ដោយក្រុមហ៊ុនទូរស័ព្ទ។

  23. Example of ISDN adapter
