  1. PENGUKURAN BESARANELEKTRIK

  2. KlasifikasiAlatUkur Menurutprinsipkerjadankonstruksidaripadaalatukurlistrikdapatdiklasifikasikansebagaiberikut : • - alat ukur kumparan putar magnet permanen (PMMC) • - alatukurbesiputar • - alatukurelektrodinamis • - alatukurelektrostatis • - alatukurinduksi • - alat ukur berdasarkan efek panas

  3. Alat ukur kumparan putar magnet permanen (PMMC) Alatukurinikonstruksinyaterdiridarisebuahkumparan (coil) yang dapatbergerakatau berputarbebas yang ditempatkandalammedan magnet permanen. Jarumpenunjuk diletakkanpadakumparanputarnya.

  4. Cara kerja : Bila kumparan dialiri arus searah maka kedua sisi kumparan yang beradadalammedan magnet akantimbulgaya Lorentz yang arahnyasesuaidengankaidahtangankiri Fleming keduagayainiakanmemberikanmomen (kopel) sehinggakumparanakanberputar pada sumbunya dan berhentipadakedudukankumparansejajardenganbidangnetralmagnetik.

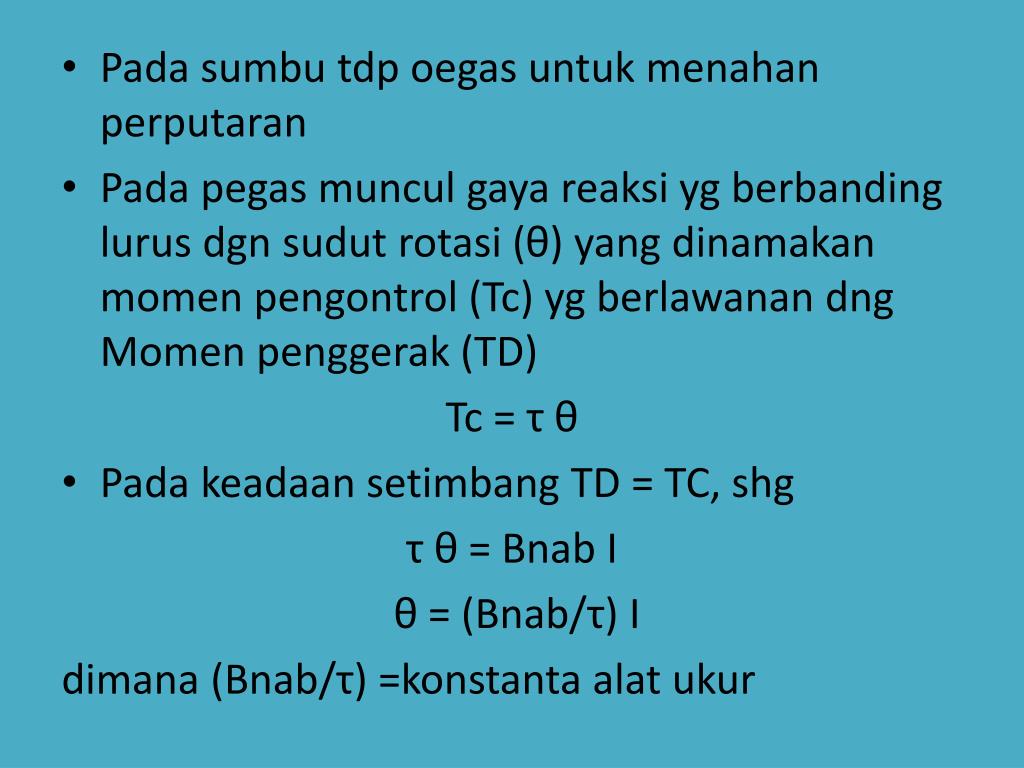

  5. Pada sumbu tdp oegas untuk menahan perputaran • Pada pegas muncul gaya reaksi yg berbanding lurus dgn sudut rotasi (θ) yang dinamakan momen pengontrol (Tc) yg berlawanan dng Momen penggerak (TD) Tc = τθ • Pada keadaan setimbang TD = TC, shg τθ = Bnab I θ = (Bnab/τ) I dimana (Bnab/τ) =konstanta alat ukur

  6. Suatu alat ukur jenis PMMC mempunyai kumparan dengan jumlah lilitan 120 lilitan. Bila panjang kumparan 5 cm dan lebarnya 2 cm dengan fluksi 0,9 Wb/m2. Berapa momen putar jika terdapat arus yang mengalir pada kumparan sebesar 20 mA. • Berapa sudut rotasi jarum penunjuk yang dihasilkan jika nilai konstanta pegas sebesar 1,08x10-4 N/m

  7. Permasalahan suhu pada ampermeter • Belum pengaruh perubahan suhu I = m I’ dimana m = (R1 + R2)/R2 Bila R1= 5 KOhm R2 = 5,005 Ohm Arus maksimum 100 μA Berapa batas ukur maksimum Arus yg dapat diukur?

  8. Perubahan suhu ruangan dapat mempengaruhi alat ukur • Contoh nilai tahanan tembaga berubah kira-kira 0,4% perderajat Celcius. • Contoh jika pada suhu 20oC tahanan pada kumparan yg terbuat dari tembaga sebesar R1=5 Kohm. Nilai tahanan tersebut diukur pada suhu ruangan sebesar 30oC maka nilainya berubah menjadi R1= 5,2 Kohm • Jadi pada soal sebelumnya, jika ingin mengukur 100 mA maka kemungkinan alat ukur akan menunjuk 104 mA (berubah 4%)

  9. Pengukuran Arusdengan PMMC
