  1. Обучающая презентация Г. Уфа 2009 г Система управления работой транспорта ССМП «Пирамида-03»

  2. Примерная структура системы, устанавливаемой на предприятии комплекса Серверы сбора И обработки данных Рабочие места больницы (отделения) ССМП Рабочие места операторов Центральной станции ССМП Рабочие места диспетчеров станций (подстанций) ССМП Рабочие места диспетчеров станций (подстанций) ССМП

  3. Работа с автоматизированным рабочим местом диспетчера ССМП Шаг1. Вход в систему, ввод имени диспетчера и пароля

  4. Окно: «Работа с заказами» Переключение окон производится функциональными клавишами или выбором в верхней панели По клавише F12 происходит переход на окно работы с картой Переход на окно «Работа с заказами» Происходит по клавише F11 или автоматически после ввода нового заказа.

  5. Колонка статуса ТС: Зеленый – свободен Желтый – выбран на заказ Красный – занят или сломан Окно: «Работа с картой» Колонка видимости GPS-спутников Колонка состояния GSM - связи

  6. Окно: «Ввод нового вызова» Ввод нового вызова производится нажатием на символ или на клавишу “F2”

  7. После ввода заказа машины в списке сортируются по увеличению расстояния от места подачи машины Назначение исполнителя производится нажатием на символ или на клавишу “F3” Назначение исполнителя может производиться «перетаскиванием» машины из списка машин в строку заказа (с последующим подтверждением) После назначения исполнителя система может произвести отправку ему СМС или голосового сообщения с указанием адреса и времени подачи машины. Если бортовой контроллер оборудован кнопками «подтверждение» и «отказ» система автоматически обрабатывает подтверждение исполнителем приема заказа или отказ от него. В случае отказа диспетчер выбирает другого исполнителя

  8. После ввода вызова в системе формируется временная географическая зона: «место вызова» При въезде исполнителя в зону формируется событие «прибытие», по которому настроено уведомление диспетчера и может быть звонок клиенту

  9. После назначения исполнителя от его местоположения до зоны «место вызова» прокладывается временный маршрут При движении исполнителя по маршруту данные могут передаваться в систему управления светофорами для обеспечения ему «зеленой улицы»

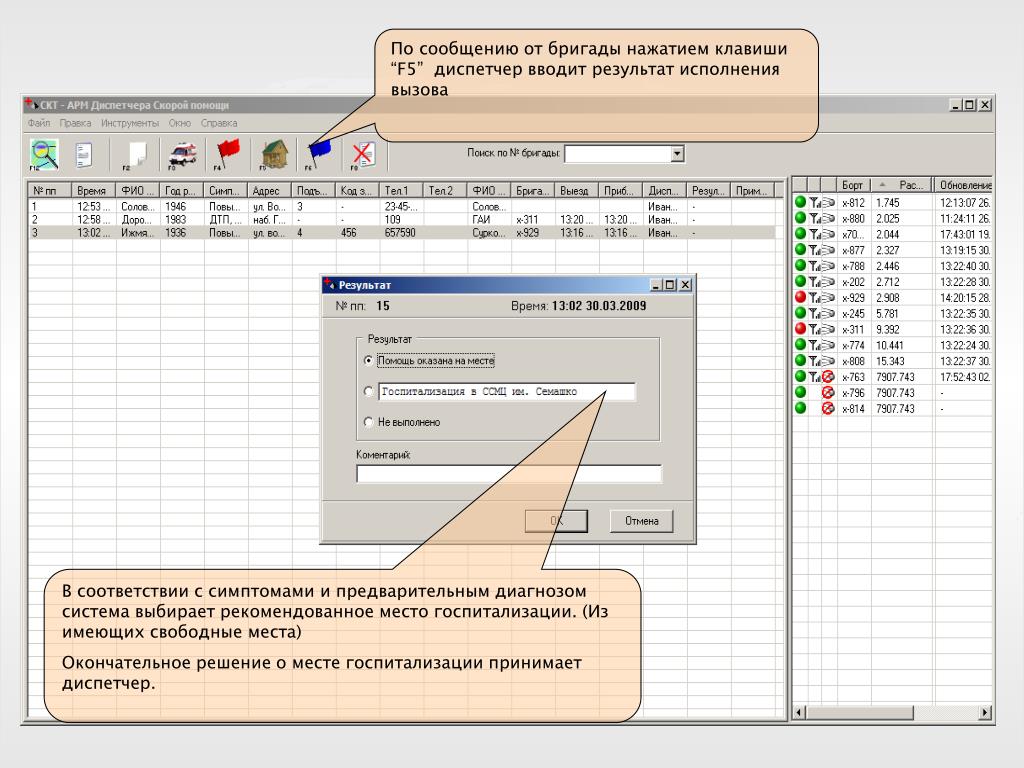

  10. По сообщению от бригады нажатием клавиши “F5” диспетчер вводит результат исполнения вызова В соответствии с симптомами и предварительным диагнозом система выбирает рекомендованное место госпитализации. (Из имеющих свободные места) Окончательное решение о месте госпитализации принимает диспетчер.

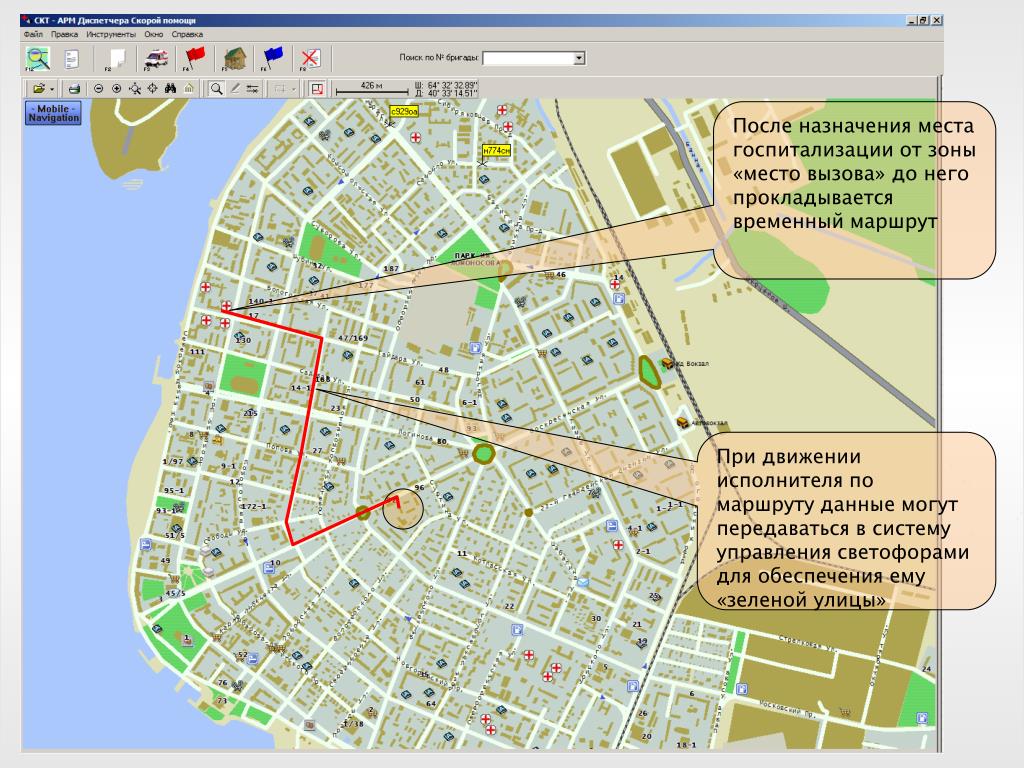

  11. После назначения места госпитализации от зоны «место вызова» до него прокладывается временный маршрут При движении исполнителя по маршруту данные могут передаваться в систему управления светофорами для обеспечения ему «зеленой улицы»

  12. m u t e x m u t e x m u t e x Система контроля транспорта Пирамида-СКТ ООО Инженерная компания «Мьютекс» www.mutex.ru E-Mail: skt@mutex.ru Тел.: (347)-244-93-16, 8-917-75-63-63-9
