  1. LOCK UNLOCK Penyusun Modul: Gressela Hutasoit Indra Hidayat Michael Ronal Sibarani MODUL OPC, APC, MPPC, Routing Sheet

  2. Mengapa perlu mempelajari OPC, APC, RS, MPPC? Apa TUJUANdari Praktikum Ini???

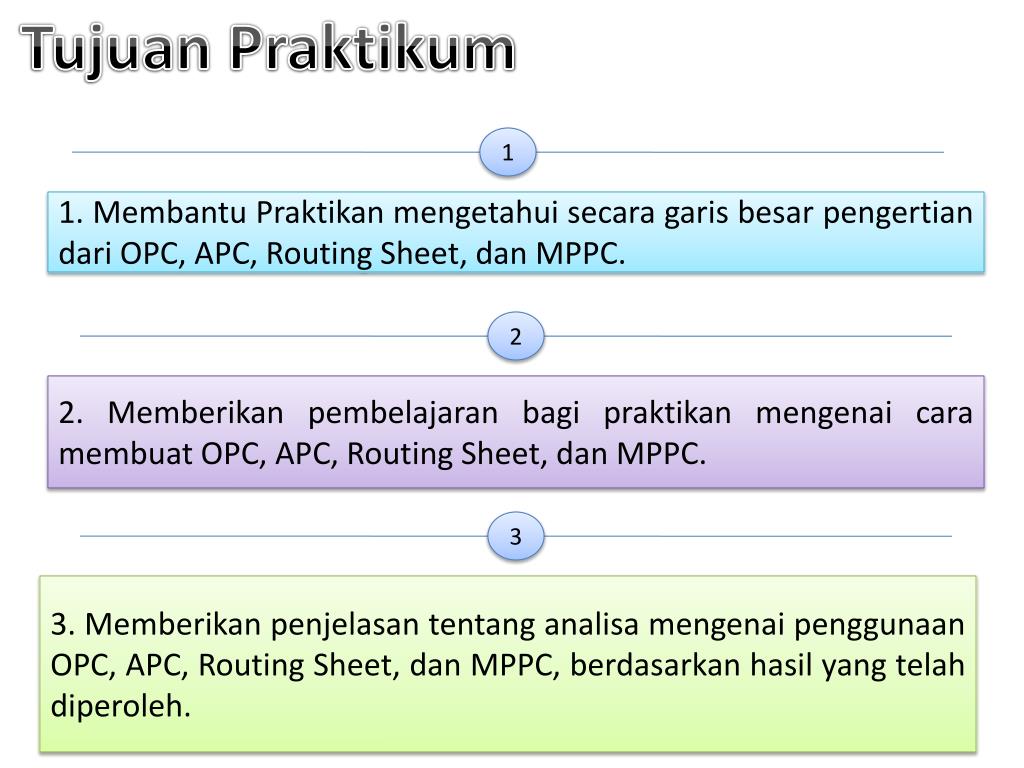

  3. Tujuan Praktikum 1 1. Membantu Praktikan mengetahui secara garis besar pengertian dari OPC, APC, Routing Sheet, dan MPPC. 2 2. Memberikan pembelajaran bagi praktikan mengenai cara membuat OPC, APC, Routing Sheet, dan MPPC. 3 3. Memberikan penjelasan tentang analisa mengenai penggunaan OPC, APC, Routing Sheet, dan MPPC, berdasarkan hasil yang telah diperoleh.

  4. Operation Process Chart adalah ???? ???

  5. OPC Peta (Chart) Gambaran yang menampilkan Proses (Process) Langkah-langkah proses yang akan dialami bahan baku Operasi (Operation) Mengenai urutan-urutan operasi dan pemeriksaan dari tahap awal sampai menjadi produk jadi Memuat informasi-informasi yang diperlukan untuk menganalisi lebih lanut seperti waktu, material, tempat, alat, dan mesin yang digunakan Informasi

  6. nformasi nformasi nformasi

  7. Informasi yang diperoleh dari OPC Jumlah kompoen utama yang akan diproses Keterangan dokumenter Ukuran komponen Waktu Proses/komponen Jenis mesin yang digunakan Total waktu produksi Informasi-informasi yang diperoleh dari peta proses operasi memiliki beberapa manfaat antara lain: Mengetahui kebutuhan terhadap mesin dan anggarannya. Memperkirakan kebutuhan terhadap bahan baku dengan memperhitungkan efisiensi tiap operasi dan pemeriksaan. Menentukan tata letak pabrik. Melakukan perbaikan cara kerja yang sedang digunakan. Melatih cara kerja.

  8. Assembling Process Chart adalah ???? ???

  9. APC Peta (Chart) Gambaran yang menampilkan Proses (Process) Langkah-langkah proses yang akan dialami bahan baku atau komponen Perakitan (Assembly) Mengenai urutan-urutan perakitan dan pemeriksaan dari tahap awal sampai menjadi produk jadi Memuat informasi-informasi yang diperlukan untuk menganalisi lebih lanjut tata letak dan cara kerja Guna

  10. INFORMASI APA YANG DIPEROLEH DARI APC? Ssshh..... Sshhhhsh

  11. Informasi yang diperoleh dari APC Keterangan dokumenter Waktu proses perakitan komponen satu sama lain Aliran proses perakitan semua komponen Total waktu perakitan

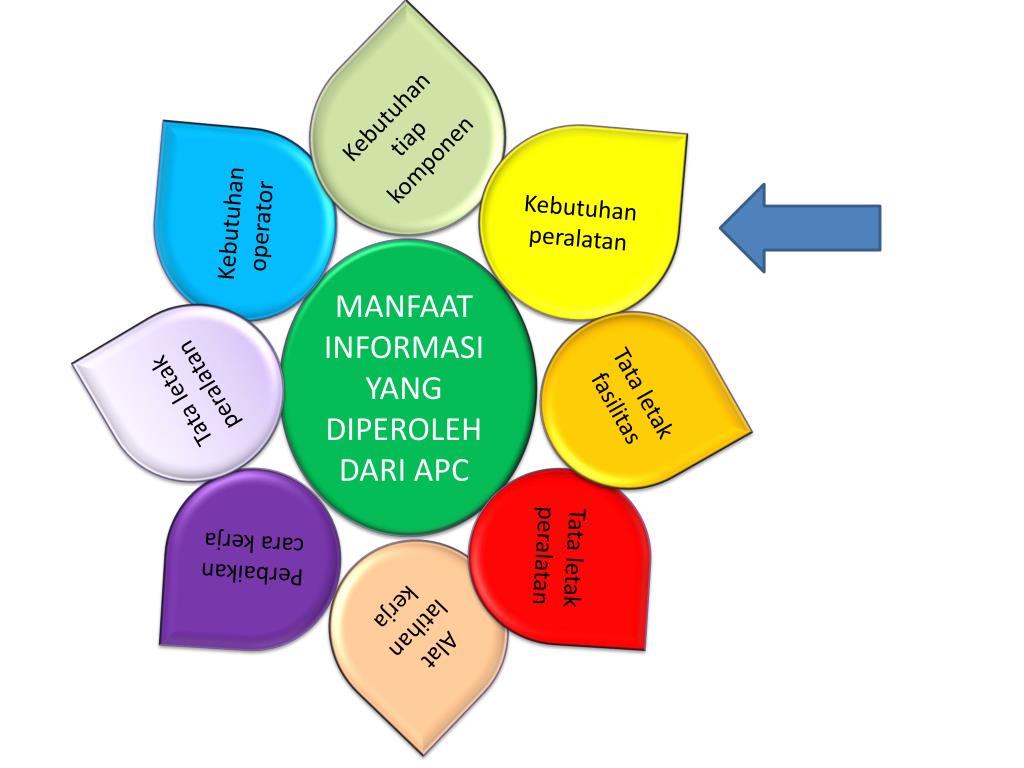

  12. Kebutuhan tiap komponen Kebutuhan peralatan Kebutuhan operator MANFAAT INFORMASI YANG DIPEROLEH DARI APC Tata letak peralatan Tata letak fasilitas Tata letak peralatan Perbaikan cara kerja Alat latihan kerja

  13. PERPUSTAKAAN

  14. APA DEFINISI DARI ROUTING SHEET?

  15. Routing Sheet Sheet (Lembar) Lembar kerja yang digunakan untuk mengidentifikasi efisiensi kebutuhan mesin Routing (Rute) Berdasarkan urutan mesin yang digunakan selama proses operasi tiap komponen • Menghitungjumlahmesin yang diperlukan. • Menghitungjumlah part yang harusdipersiapkandalamusahamemperolehsejumlahprodukjadi yang diinginkan. Guna

  16. Hal yang perlu diperhatikan dalam pembuatan Routing Sheet Ada beberapa informasi tambahan* berkaitan dengan keperluan data untuk menghitung nilai pada tabel routing sheet. Waktu produksi dalam satu bulan adalah 4 minggu. Waktu produksi dalam 1 minggu adalah 5 hari, Waktu produksi dalam 1 hari adalah 8 jam, Produk yang diproduksi berdasarkan peramalan adalah 30 produk/hari, Efisiensi mesin sebesar 95%, Reabilitas sistem kerja sebesar 80%, produktifitas kerja per bulan sebesar 600 produk. * (sifatnya tidak tetap, hanya untuk praktek membuat routing sheet pada praktikum PTLF)

  17. Cara Pengisian Tabel Routing Sheet Contoh kasus

  18. LIHAT OPC

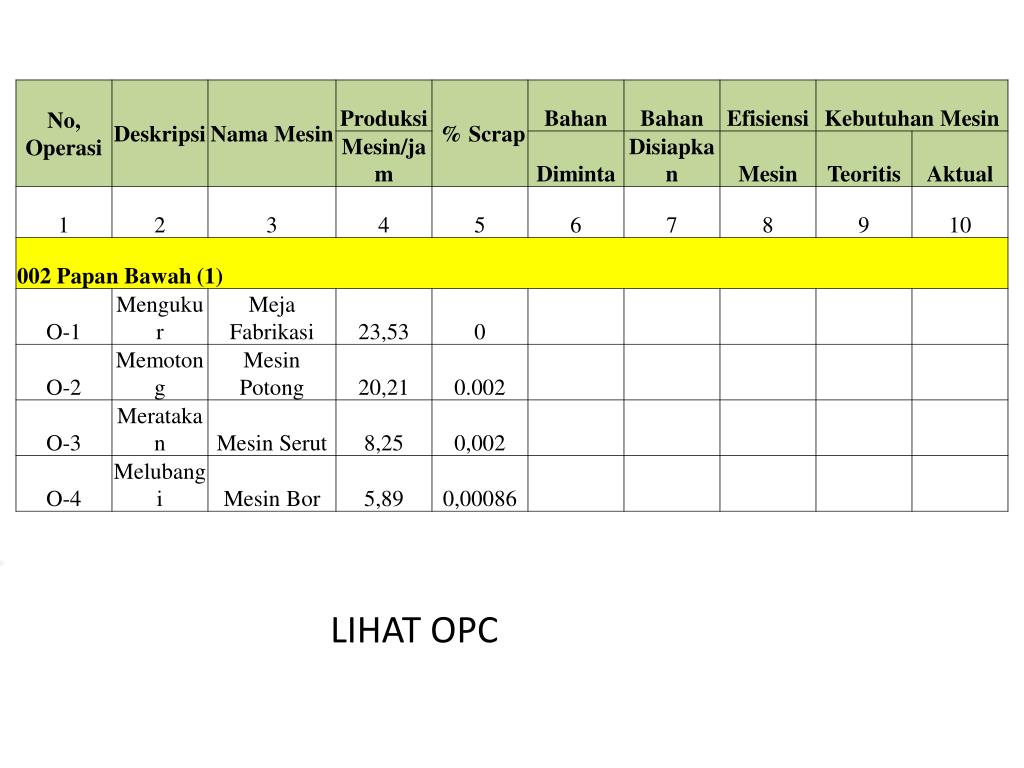

  19. LIHAT OPC

  20. INGAT !!! SATUAN MASIH DALAM MENIT %SKRAP BELUM DIBAGI SERATUS

  21. = 60 MENIT / 2,55 MENIT = 23,53 = 60 MENIT / 2,97 MENIT = 20,21

  22. LIHAT DATA PENUNJANG, DIASUMSIKAN NILAINYA 30. APABILA NILAINYA (KUANTITAS) = 2, MAKA NILAI ASUMSI DIKALI DENGAN 2 = 60. JADI, BAHAN DIMINTA UNTUK KEGIATAN MELUBANGI =60

  23. 30,177 30,177 30,177 30,1 30,1 = 0,086/100 O-3 MERATAKAN = 30,03 / (1- 0,002) = 30,1 MELUBANGI= 30 / (1 – 0,00086) = 30,03 O-2 MEMOTONG = 30,1 / (1- 0,002) = 30,17

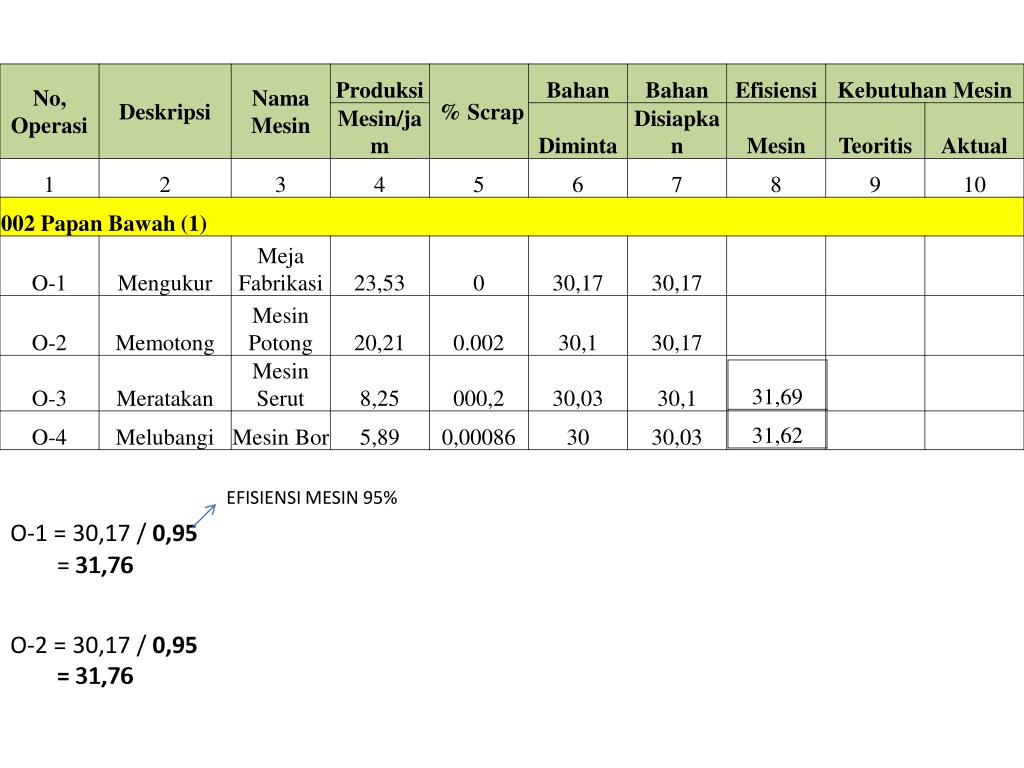

  24. EFISIENSI MESIN 95% O-1 = 30,17 / 0,95 = 31,76 31,76 O-2 = 30,17 / 0,95 = 31,76 31,76

  25. O-1 = 31,76 / (KOLOM 4 X RELIABILITAS X JAM KERJA) = 31,76 / (23,53 X 0,8 X 8) = 0,22 0,22

  26. USIA MESIN MAINTENANCE KUALITAS PRODUK KAPASITAS PRODUKSI BAGUS INDUSTRI MANUFAKTUR BAGUS EFISIENSI MESIN BAGUS INDUSTRI MANUFAKTUR BUTUH MESIN

  27. RELIABILITAS = KEHANDALAN PELUANG SEBUAH KOMPONEN (MESIN), MELAKUKAN FUNGSINYA DENGAN BAIK, DALAM KURUN WAKTU DAN OPERASI TERTENTU (EBELING & CHARLES, 1997, McGRAW-HILL) MISAL, HASIL ANALISA RELIABILITAS = 80 % ARTINYA, PELUANG KEHANDALAN MESIN BEKERJA DENGAN BAIK SESUAI DENGAN SISTEM PRODUKSI YANG DITERAPKAN ADALAH SEBESAR 0,8, SEDANGKAN PELUANG KEGAGALANNYA SEBESAR 0,2

  28. MPPC adalah???

  29. MPPC Peta (Chart) Suatu diagram yang menggambarkan Proses (Process) Langkah-langkah proses yang akan dialami oleh bahan, baik bahan baku maupun bahan tambahan, seperti urutan-urutan operasi, pemeriksaan dan penyimpanan Banyak Komponen (Muly Product) Guna Untuk mengetahui jumlah pemakain kebutuhan mesin dari routing sheet

  30. Apa yang saya butuhkan untuk membuat MPPC ARGHHHGHHHHH.......

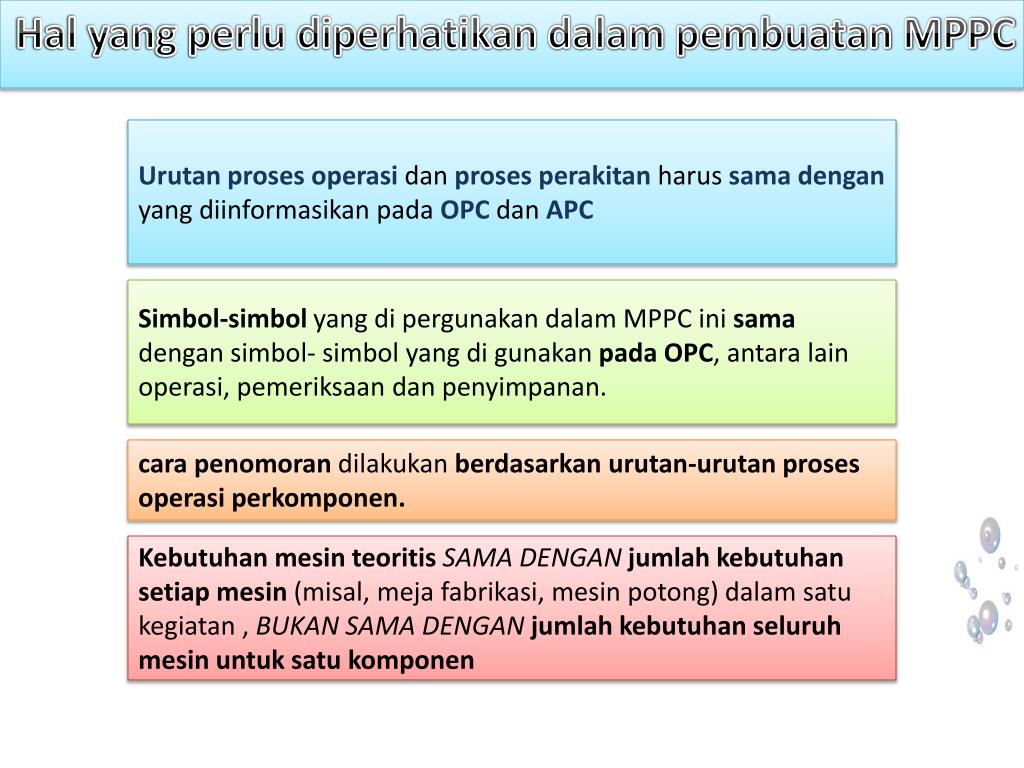

  31. Hal yang perlu diperhatikan dalam pembuatan MPPC Urutan proses operasi dan proses perakitan harus sama dengan yang diinformasikan pada OPC dan APC Simbol-simbol yang di pergunakan dalam MPPC ini sama dengan simbol- simbol yang di gunakan pada OPC, antara lain operasi, pemeriksaan dan penyimpanan. cara penomoran dilakukan berdasarkanurutan-urutan proses operasi perkomponen. Kebutuhan mesin teoritis SAMA DENGAN jumlah kebutuhan setiap mesin (misal, meja fabrikasi, mesin potong) dalam satu kegiatan , BUKAN SAMA DENGAN jumlah kebutuhan seluruh mesin untuk satu komponen

  32. Bagan Strukturan MPPC Total Mesin yang harus dipersiapkan Hasil pembulatan teoritis Bahan yang disiapkan

  33. LOCK UNLOCK SEKIAN DAN TERIMAKASIH
